3.55°圆锥管螺纹滚丝轮

3.55°圆锥管螺纹滚丝轮

（JB/T 10000—1999）

滚丝轮的型式按图6.1-17所示，尺寸由表6.1-41和表6.1-42给出。

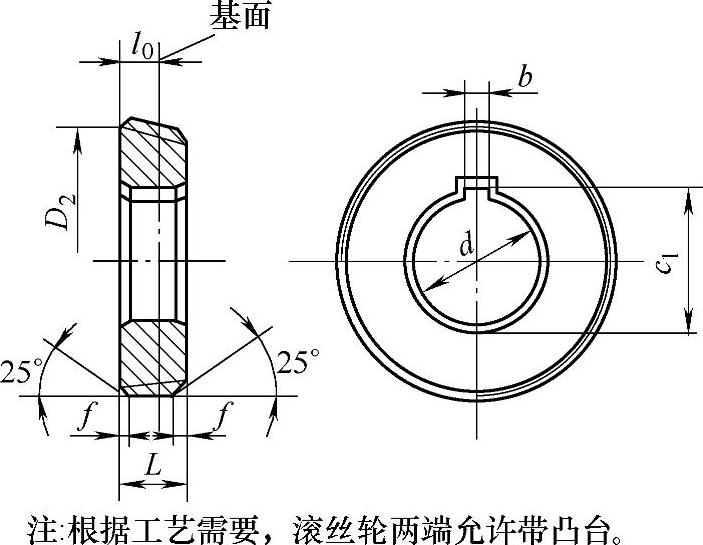

图6.1-17 滚丝轮

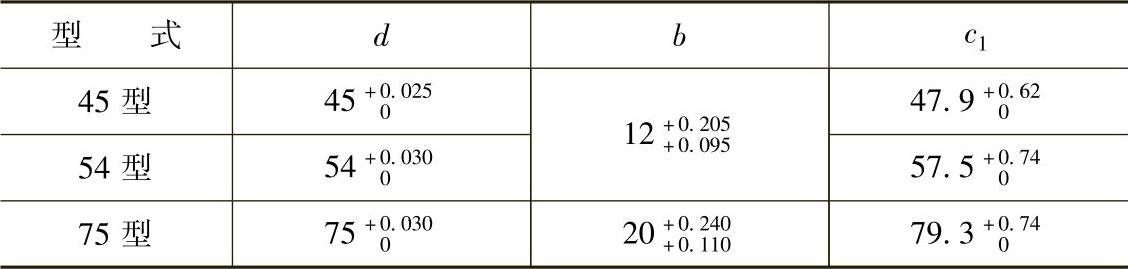

表6.1-41 尺寸公差 （单位：mm）

注：45型适用于滚压直径φ40以下，54型适用于φ60以下，75型适用于φ80以下。

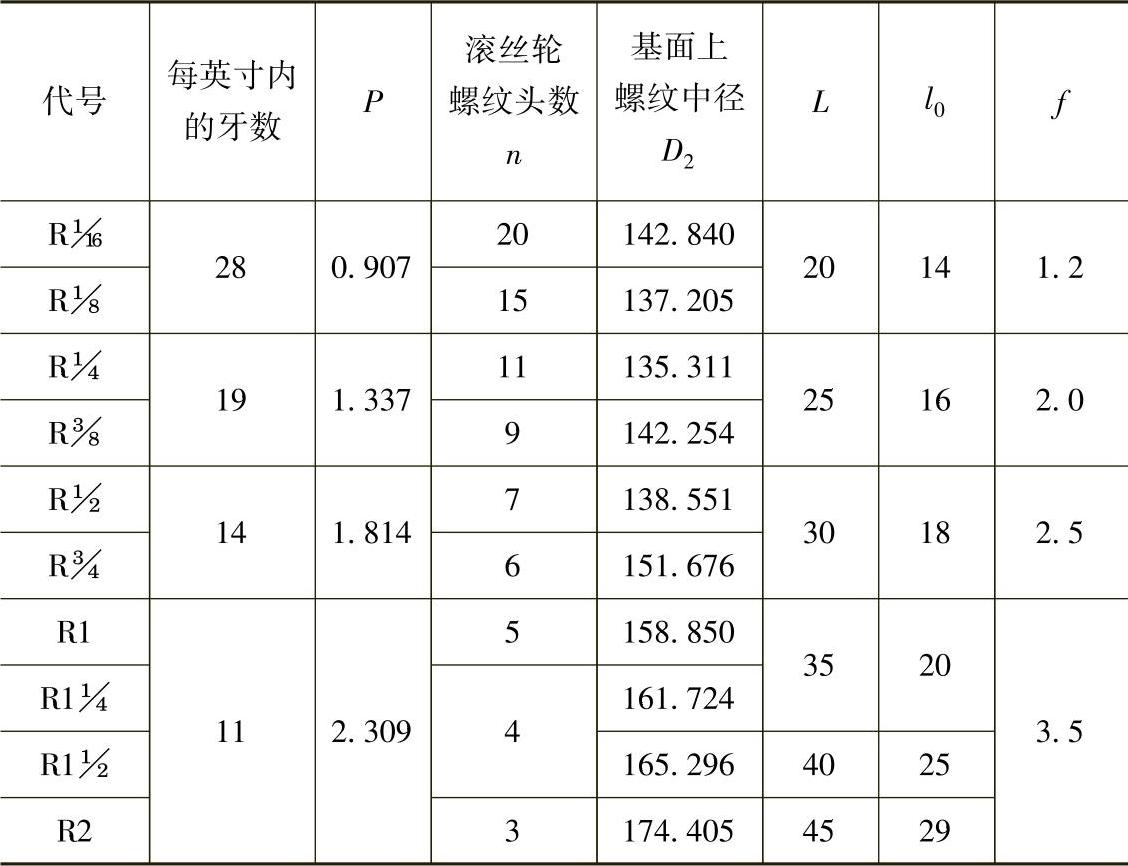

表6.1-42 尺寸 （单位：mm）

滚丝轮的螺纹牙型按图6.1-18所示，尺寸和偏差由表6.1-34给出。

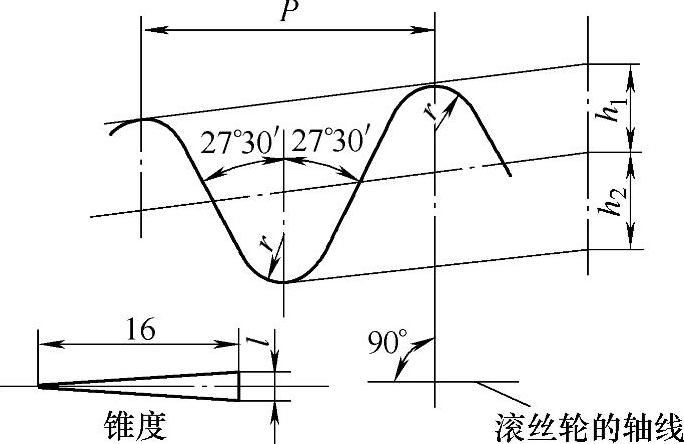

图6.1-18 滚丝轮的螺纹牙型

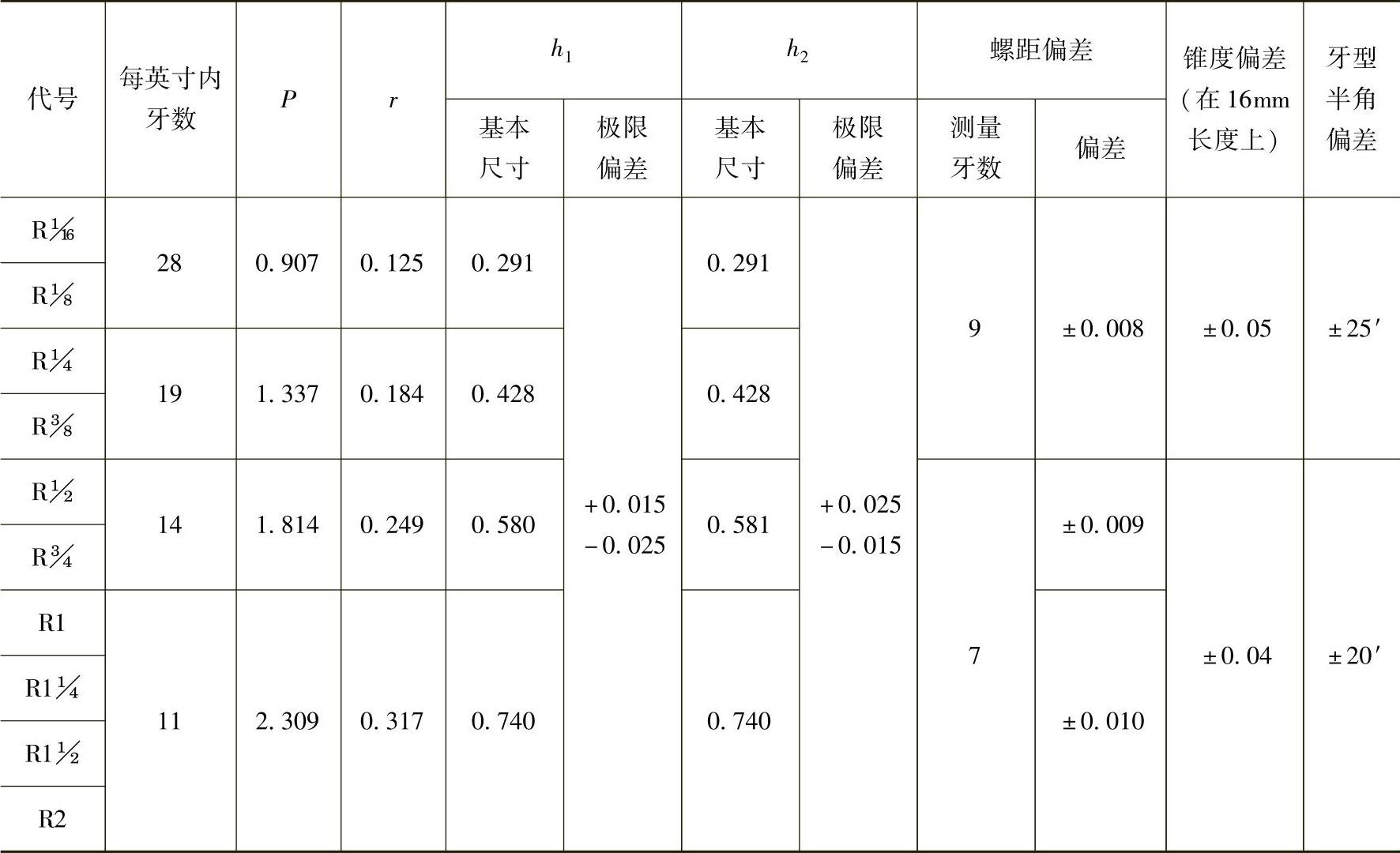

表6.1-43 尺寸和偏差 （单位：mm）

标记示例：

管螺纹、代号、54型的滚丝轮标记为：

55°圆锥管螺纹滚丝轮54型JB/T 10000—1999。

管螺纹、代号、54型的滚丝轮标记为：

55°圆锥管螺纹滚丝轮54型JB/T 10000—1999。
