六角法兰面螺母细牙

12.六角法兰面螺母细牙

（GB/T 6177.2—2000）

六角法兰面细牙螺母如图2.3-13所示，尺寸见表2.3-28，技术条件和引用标准见表2.3-29。

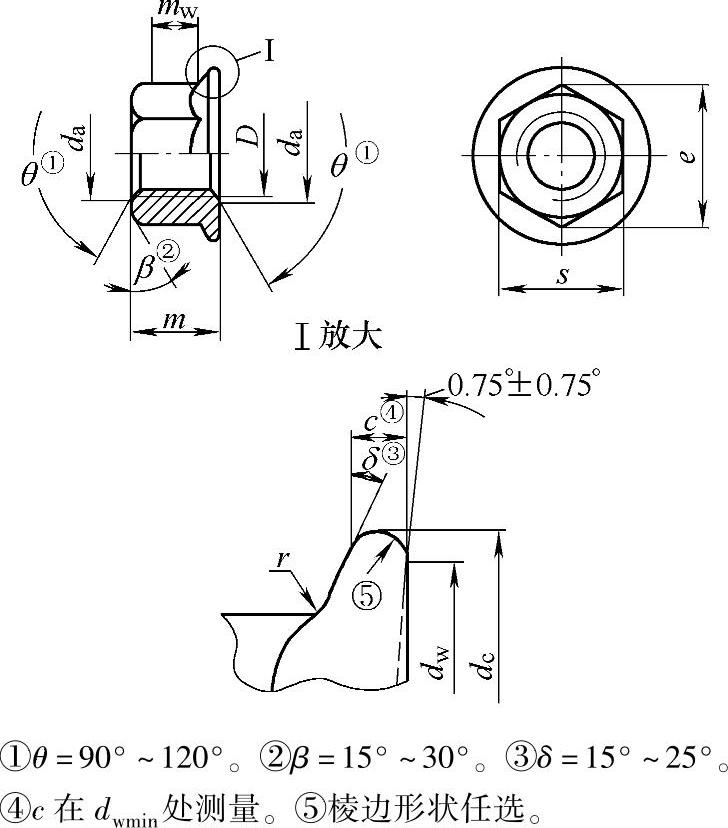

图2.3-13 六角法兰面细牙螺母

标记示例：

螺纹规格D=M12×1.25、细牙螺纹、性能等级为10级、表面氧化、产品等级为A级的六角法兰面螺母的标记：螺母GB/T 6177.2 M12×1.25。

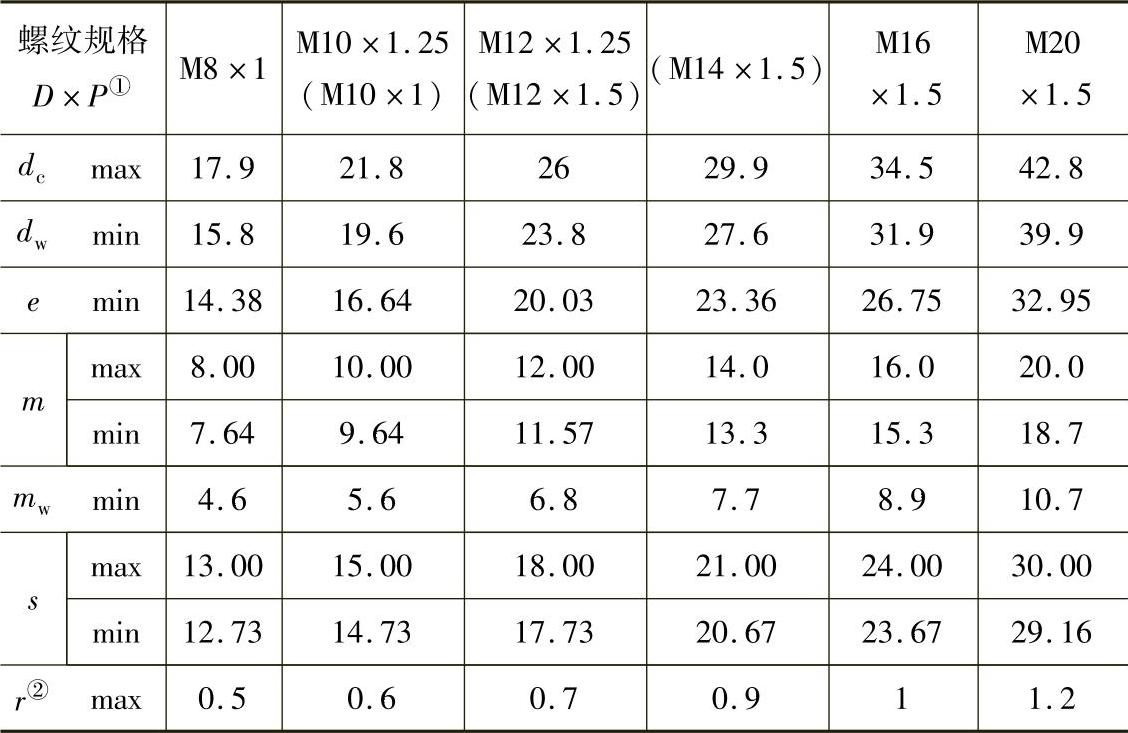

表2.3-28 尺寸 （单位：mm）

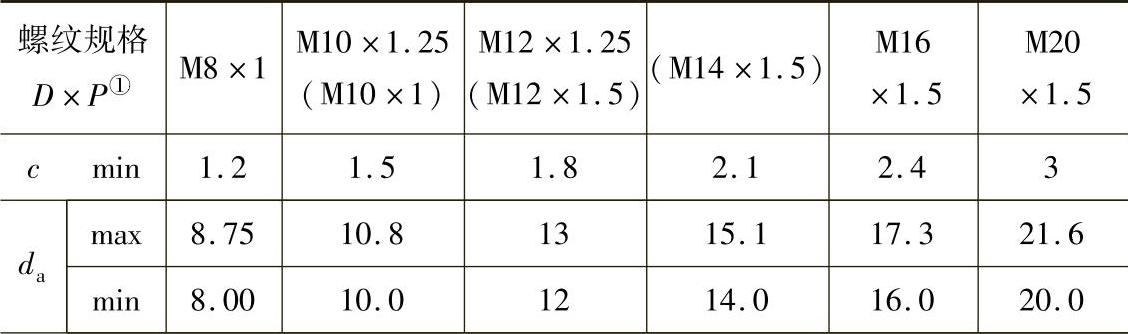

（续）

注：1.如产品通过了GB/T 6177.2附录A的检验，则应视为满足了尺寸e、c和m_w的要求。

2.尽可能不采用括号内的规格。

① P—螺距。

② r适用于棱角和六角面。

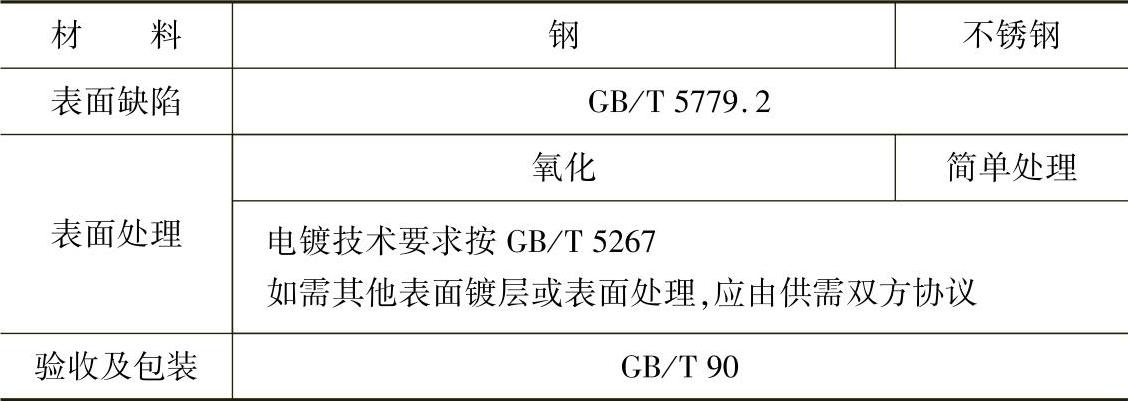

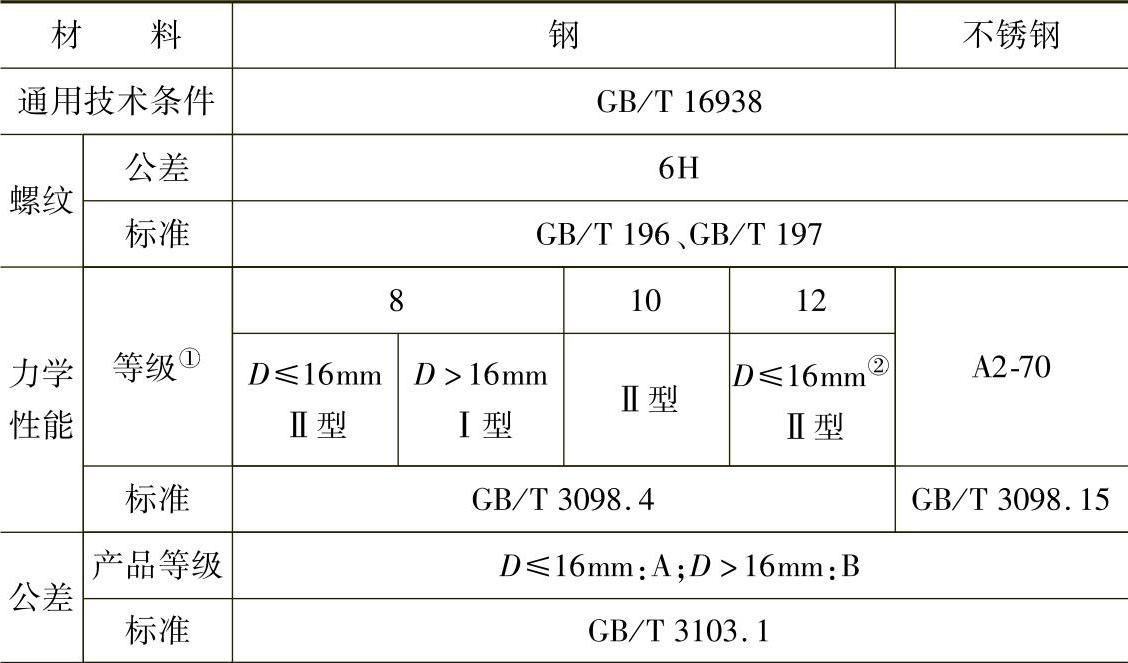

表2.3-29 技术条件和引用标准

（续）

① 本标准的螺母高度（m_min）属于Ⅱ型螺母。但GB/T 3098.4对所有的性能等级和规格并非只规定Ⅱ型螺母（如本表所示），在某些情况下，还需要按Ⅰ型螺母进行试验。

② D＞16mm时，不规定12级。
