1.3.4  耐热用螺纹连接副

标准GB/T 3103.4—1992规定了受高温、交变载荷，又要在相当大的程度上保持预紧力和耐疲劳强度的工作条件下使用的紧固件（螺纹规格为M12～M180×6，产品等级为TA、TB和TC级的等长双头螺柱、六角头螺栓、六角法兰面螺栓、六角螺母、罩螺母及公称直径d_k=21～270的受力套管）尺寸及几何公差，见表1.3-12所示。图示仅用于举例，也适用于其他型式的螺栓和螺母等。

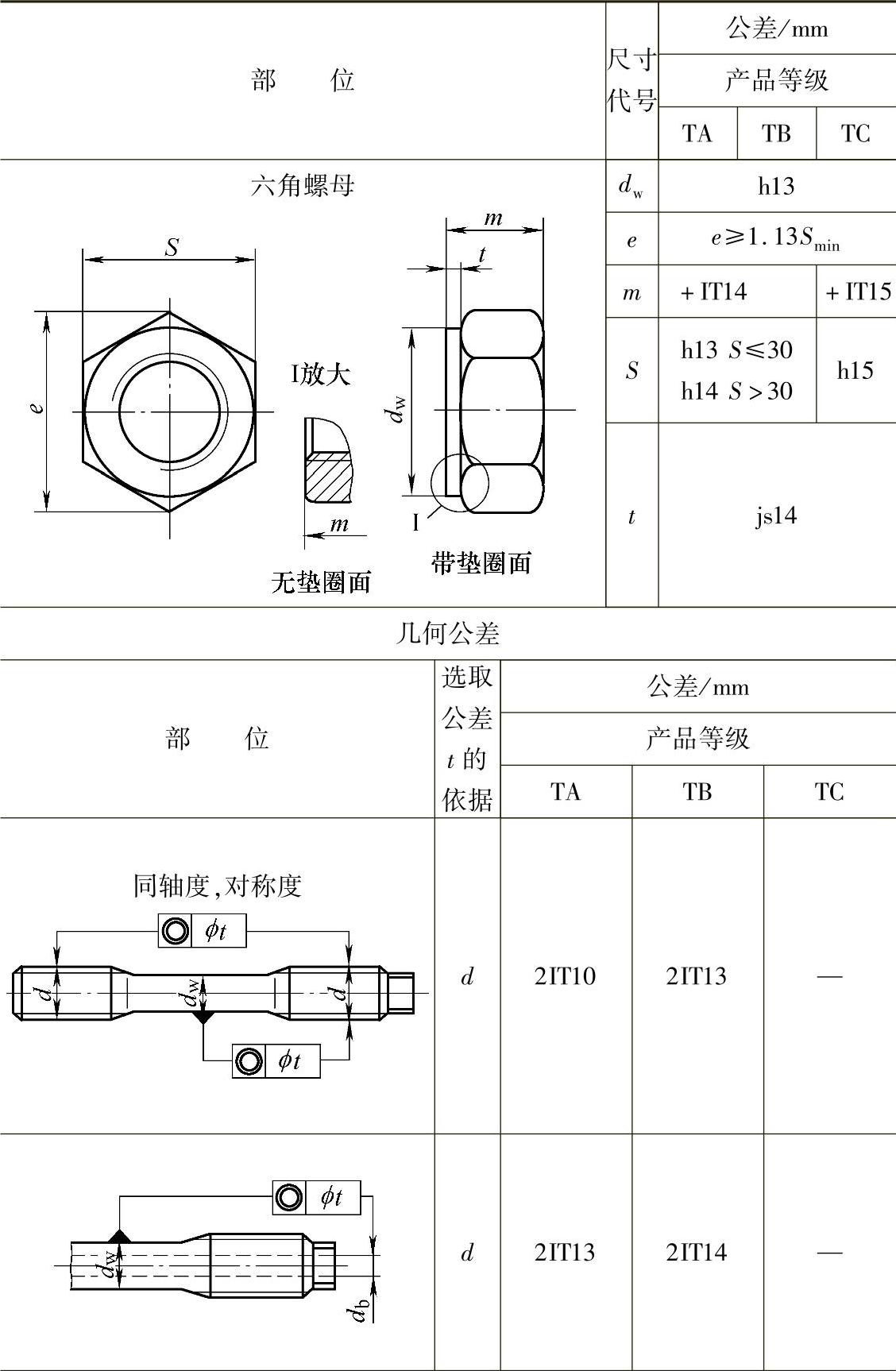

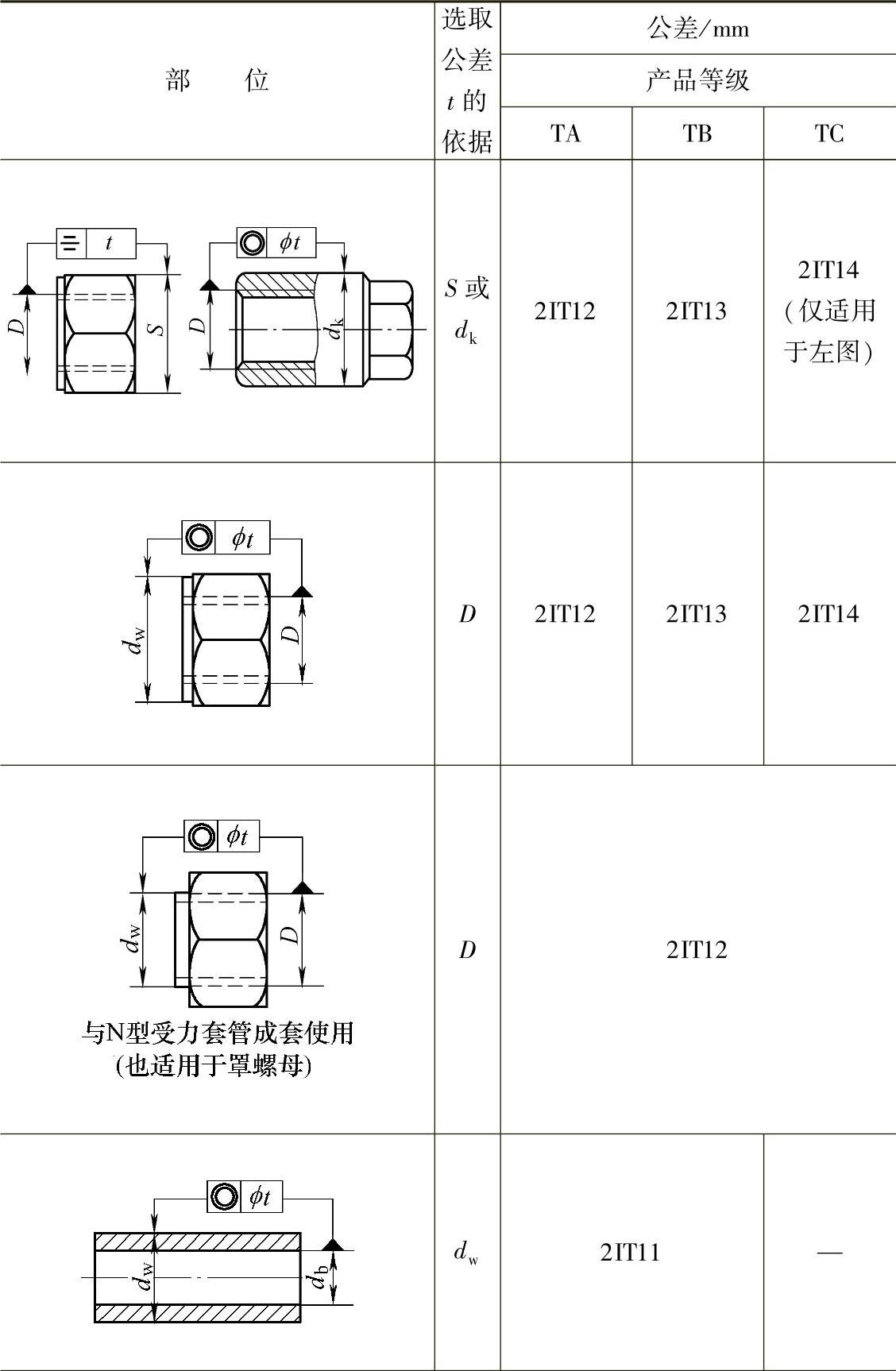

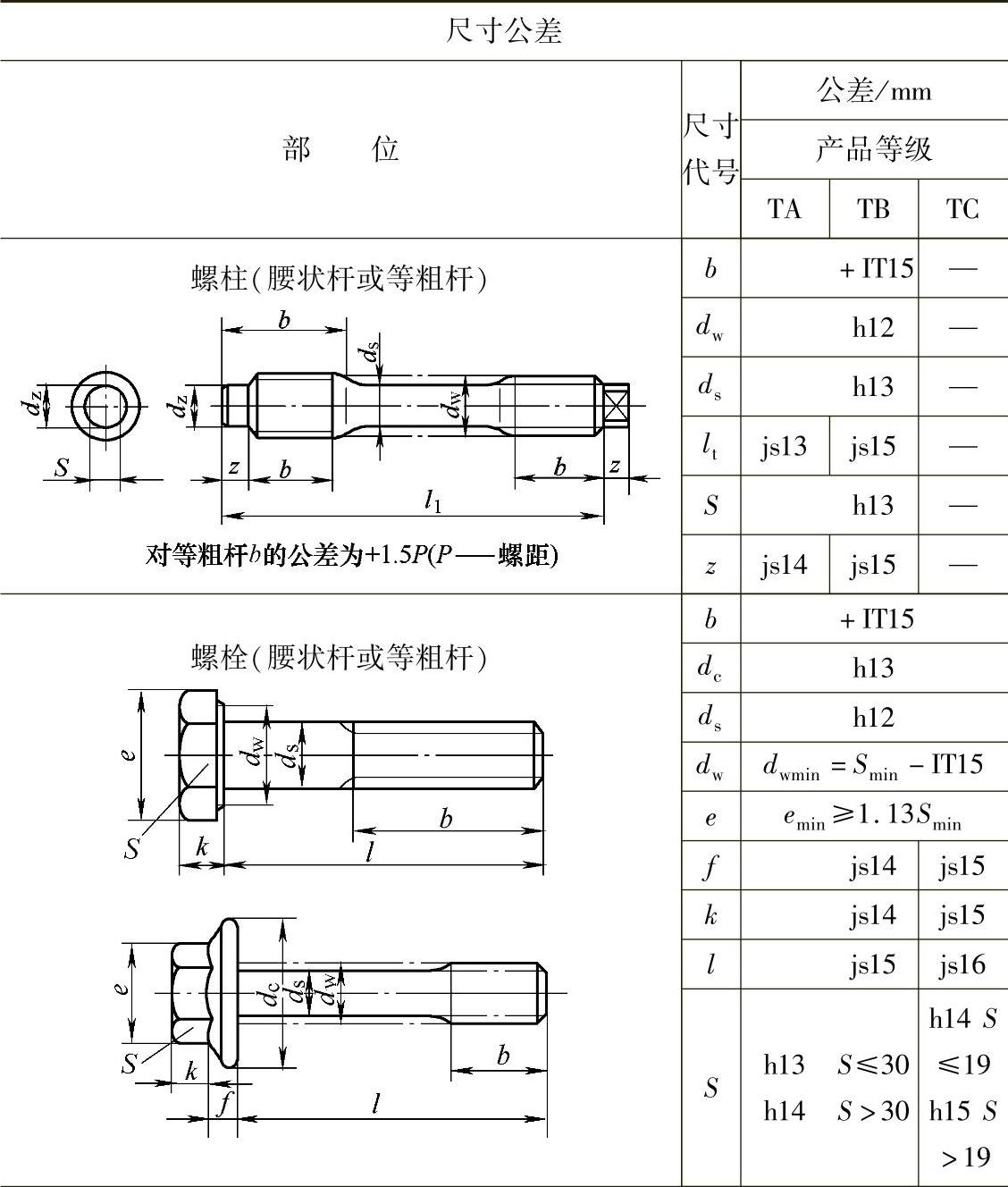

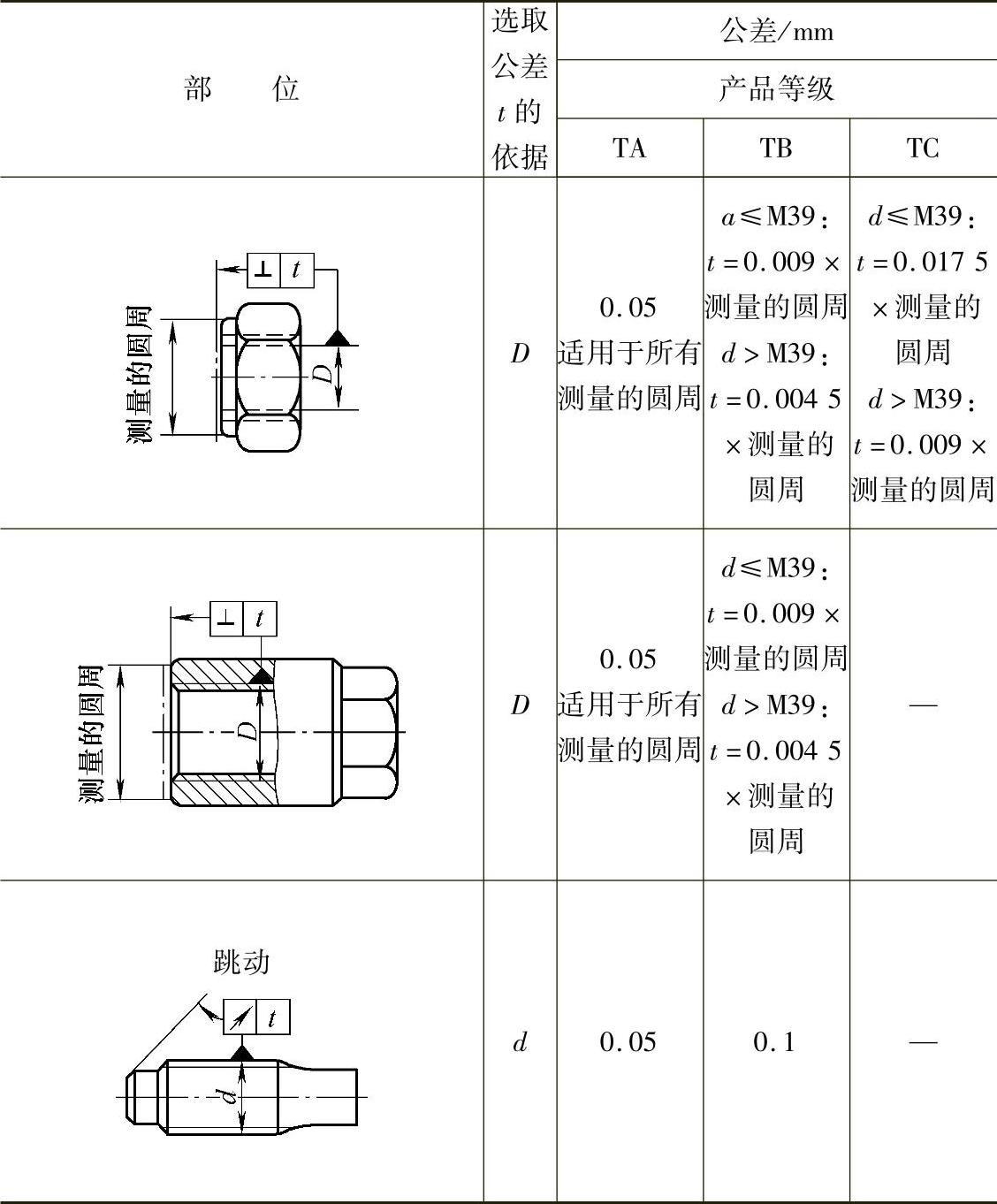

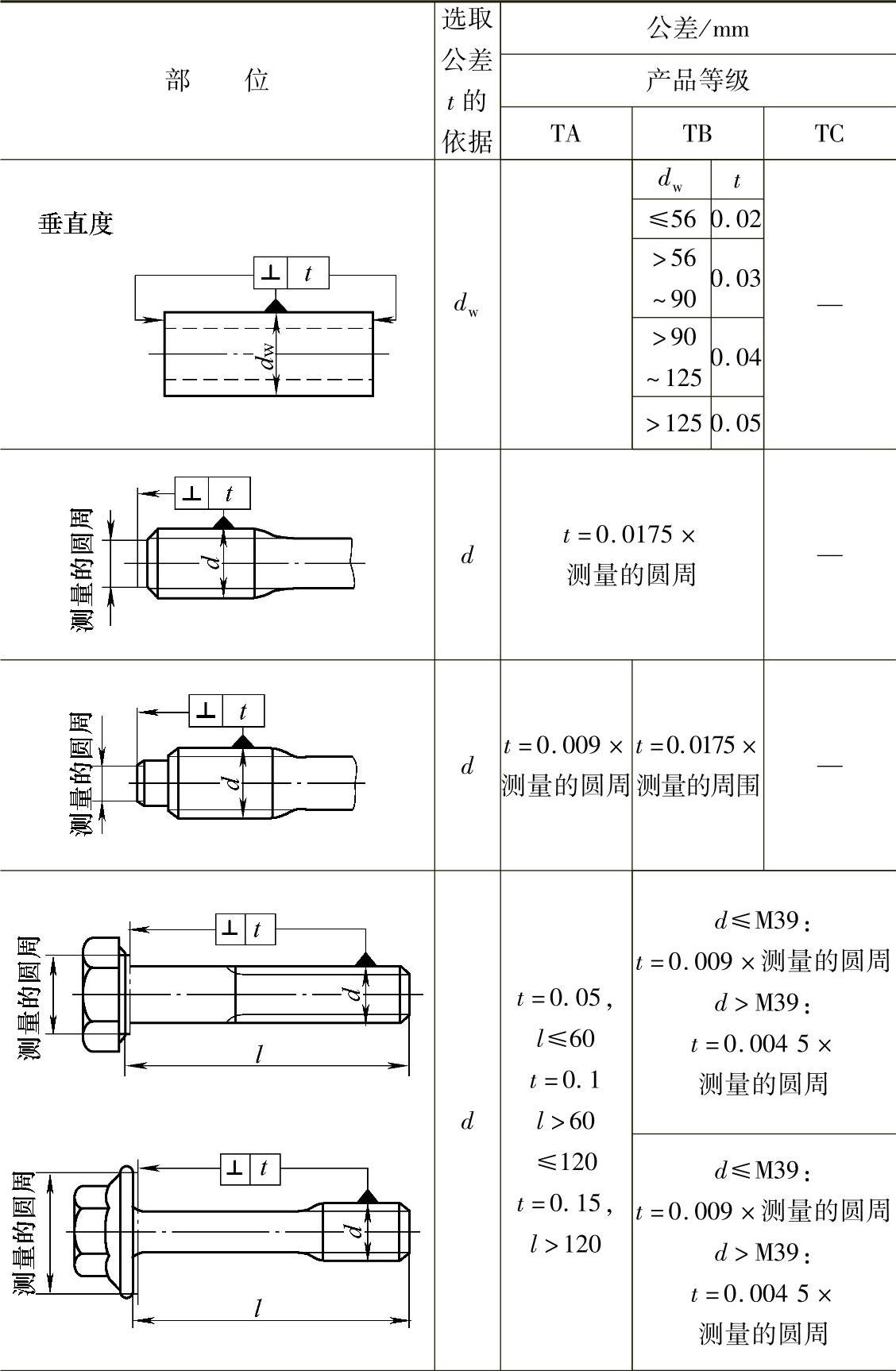

表1.3-12 耐热用螺纹连接副（摘自GB/T 3103.4—1992）

（续）

（续）

（续）

（续）

注：测量的圆周为0.8倍的有关尺寸，如0.8d_k、0.8d_w、0.8S。
