4.铆钉应用实例

4.铆钉应用实例

（1）植花钉植花（见图8.2-2）是一种工艺品，先用精铸法制成树干及花朵，后将花植于树干上，形成高贵的艺术精品。

图8.2-3a为母相状态下加工成形的植花钉形状，用专用模具进行塑性变形成图8.2-3b所示形状，之后用特殊模具在马氏体状态下将其形状变为图8.2-3a所示，以便使用时插入树干及花朵的连接孔中，然后以特种加热器加热植花钉处，植花钉受热恢复高温母相图8.2-3b所示形状向外膨胀达到紧固效果。部分植花钉尺寸规格见表8.2-2。

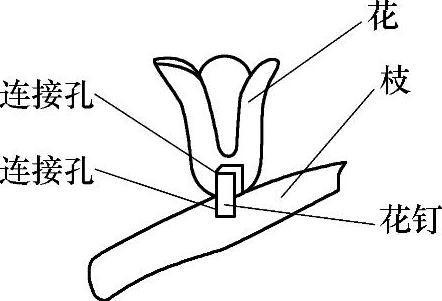

图8.2-2 植花示意图

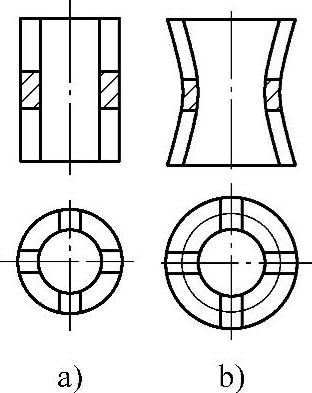

图8.2-3 植花钉

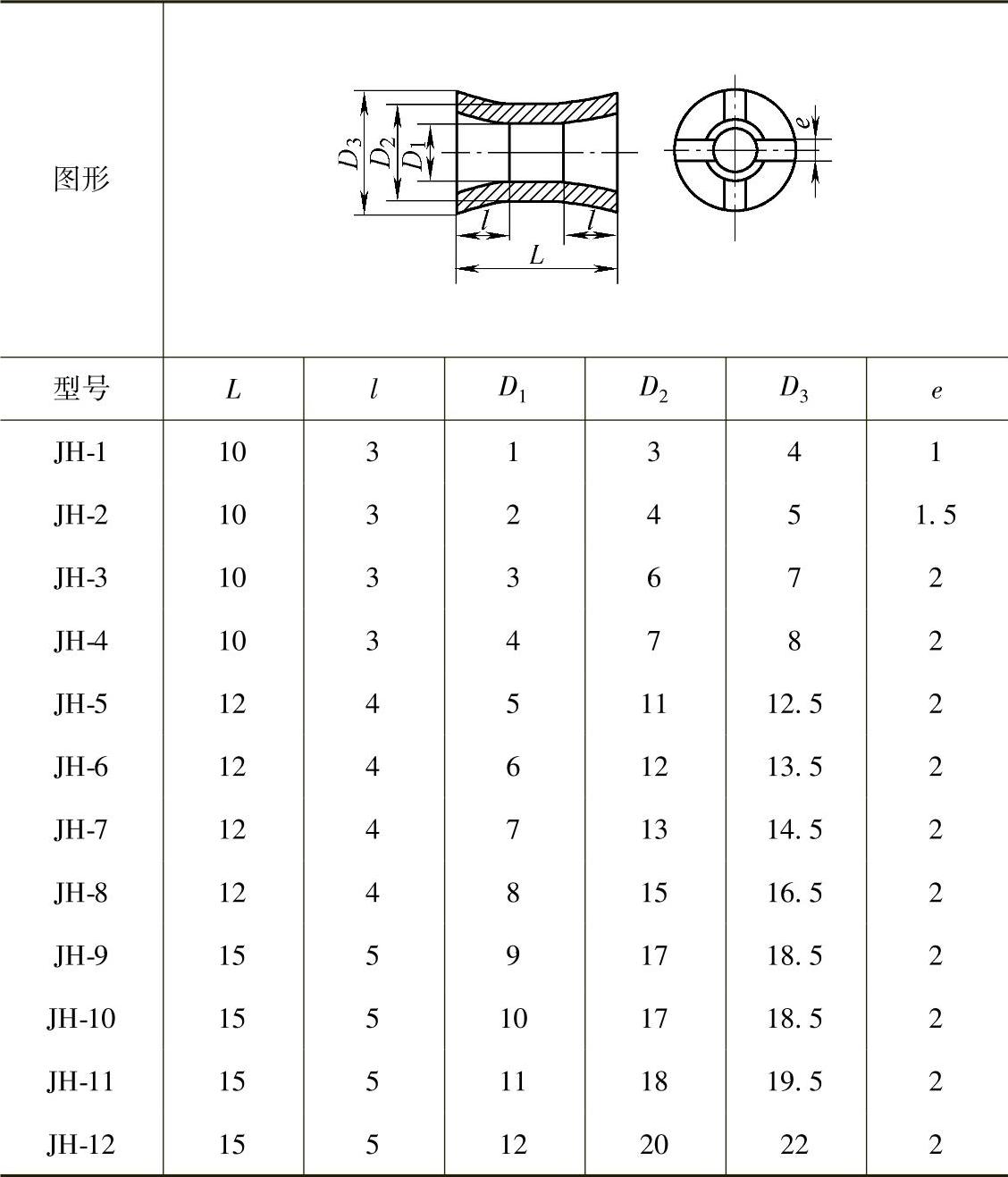

表8.2-2 部分植花钉尺寸规格 （单位：mm）

（2）隐形单头铆钉图8.2-4a为母相状态下成形加工的隐形铆钉形状，用专用夹具将其变形成图8.2-4b所示形状。之后用特种模具在马氏体状态下将其变形为图8.2-4a所示形状，以便插入铆件孔中。然后用特种加热器加热使铆钉温度达到马氏体向奥氏体的逆转变点，铆钉恢复为图8.2-4b所示形状，便会紧固。部分隐形单头铆钉尺寸规格见表8.2-3。

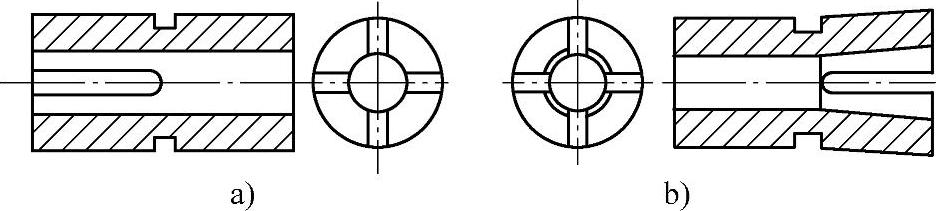

图8.2-4 隐形单头铆钉

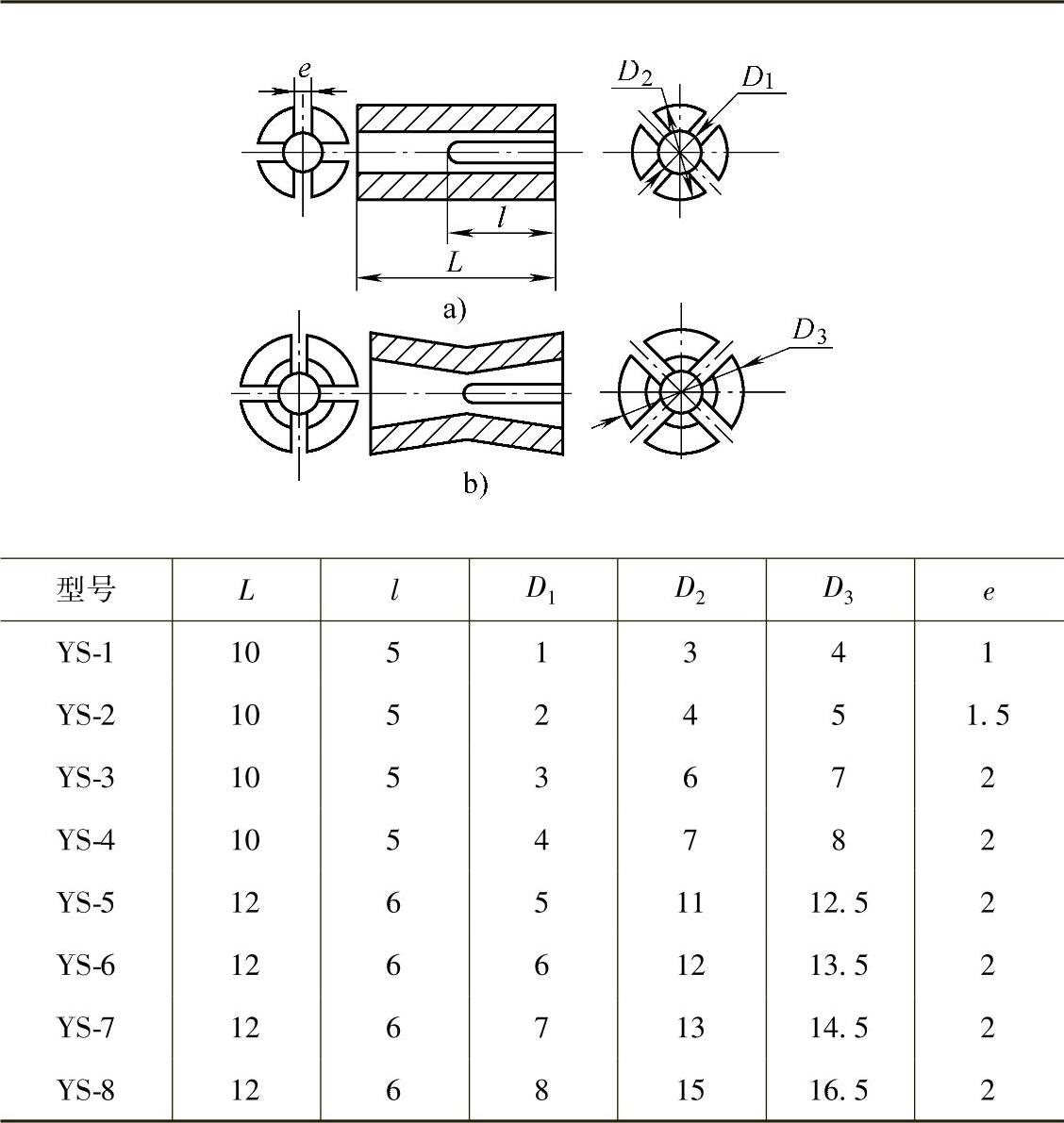

表8.2-3 部分隐形单头铆钉尺寸规格 （单位：mm）

（3）隐形双头铆钉隐形双头铆钉示意图及规格见表8.2-4。

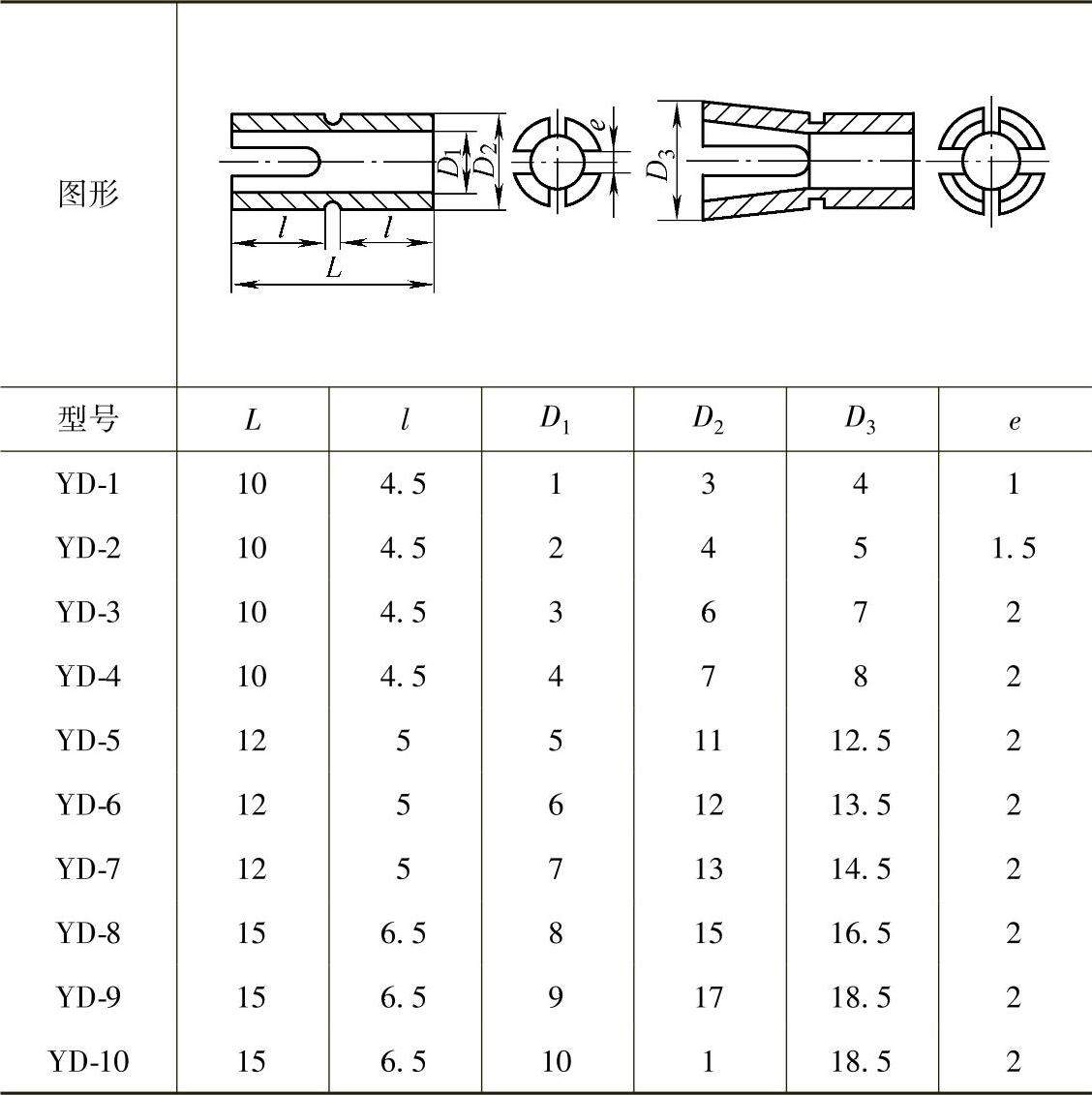

表8.2-4 部分隐形双头铆钉尺寸规格

表中图a为在母相状态下加工成形的隐形双头铆钉形状，在该状态下用专门模具将其进行变形成图b所示形状。之后用特种模具在马氏体状态下将其变形成图a所示形状，以便插入连接件铆接孔中。供应商亦以此状态供应用户，使用时，仅需用加热器将铆钉加热，铆钉便恢复成图b所示形状，向外膨胀达到紧固目的。若需拆卸，则可将铆钉冷却，使其恢复至图a所示形状便可拆卸。铆钉铆紧后，在连接构件中隐藏于构件内部，不易被人们发现，达到隐形效果，多用于高级装潢、艺术品、保险装置等结构中。
