21.嵌装圆螺母

（GB 809—1988）

嵌装圆螺母如图2.3-72所示，尺寸见表2.3-133。

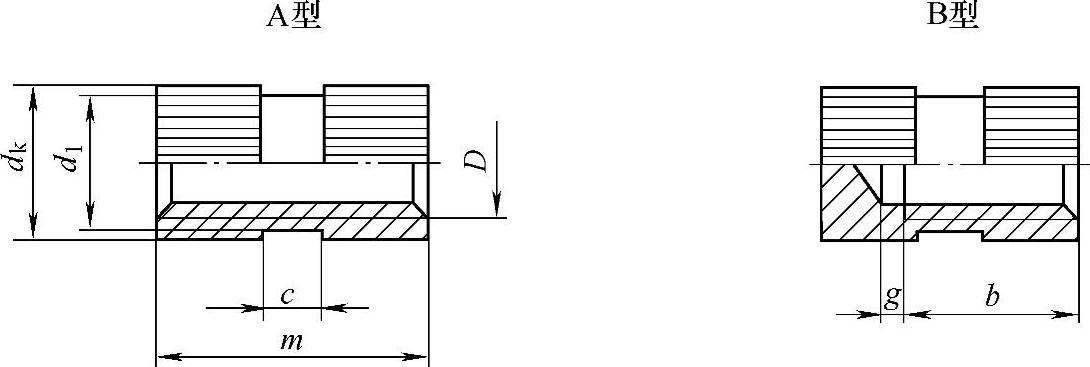

图2.3-72 嵌装圆螺母

标记示例：

螺纹规格D=M5、高度10mm、材料为H62的A型嵌装圆螺母的标记：螺母GB 809 M5×10。

技术条件：螺纹按6H制造（GB/T 196、GB/T 197）；直纹滚花按GB/T 6403.3的规定；经供需双方协议，允许制造六角嵌装螺母；

经供需双方协议，对B型允许制造成组合结构的型式；

材料：H62、HPb59-1（YB457）；验收检查、标志与包装按GB/T 90规定。

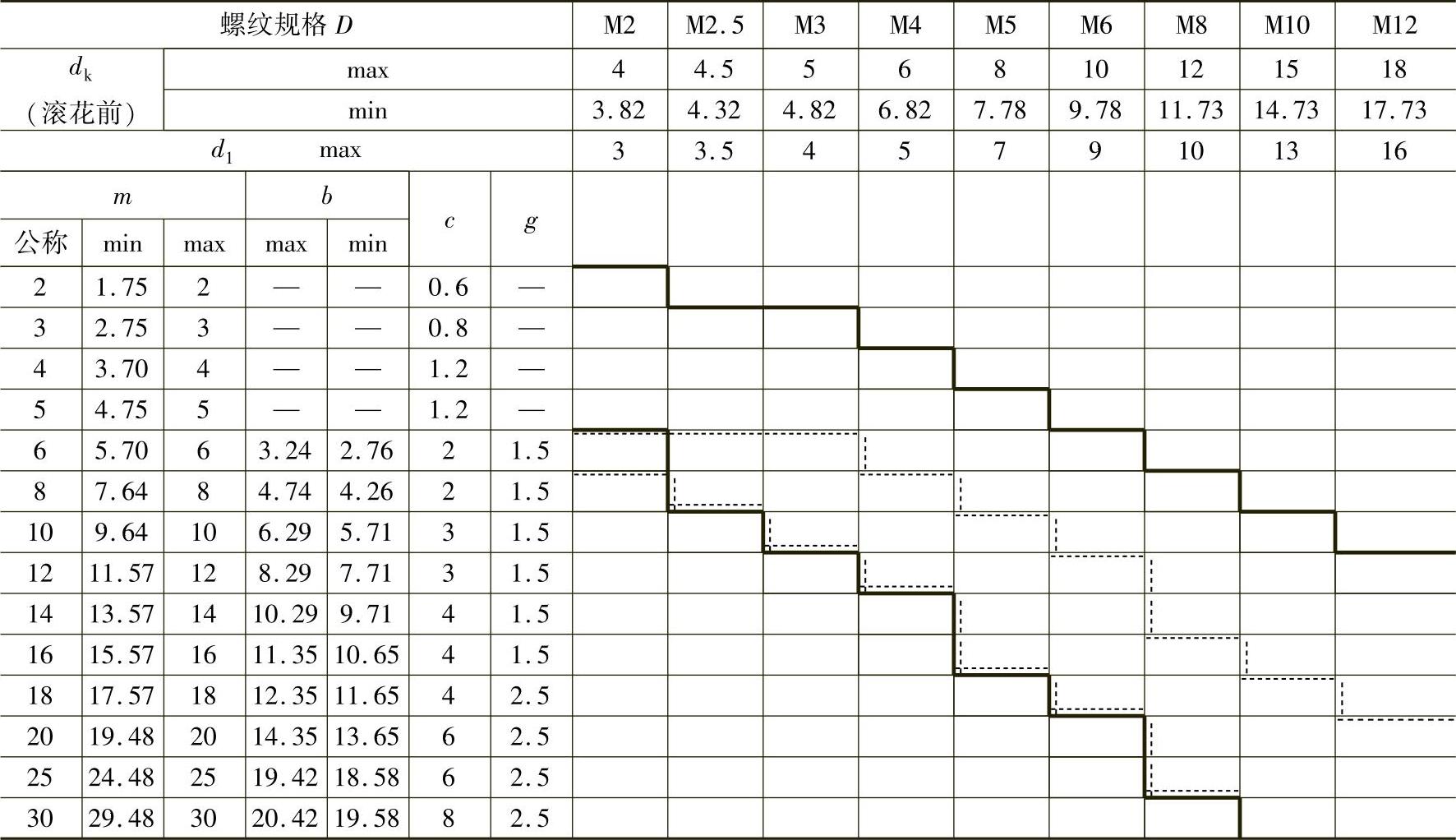

表2.3-133 尺寸 （单位：mm）

注：粗折线为A型的选用范围；虚折线为B型的选用范围。
