3.5  开口销

3.5 开口销

开口销（GB/T 91—2000，等效采用ISO 1234—1997）如图3.5-1，尺寸见表3.5-1，公称长度l和商品长度见表3.5-2，技术条件和引用标准见表3.5-3。

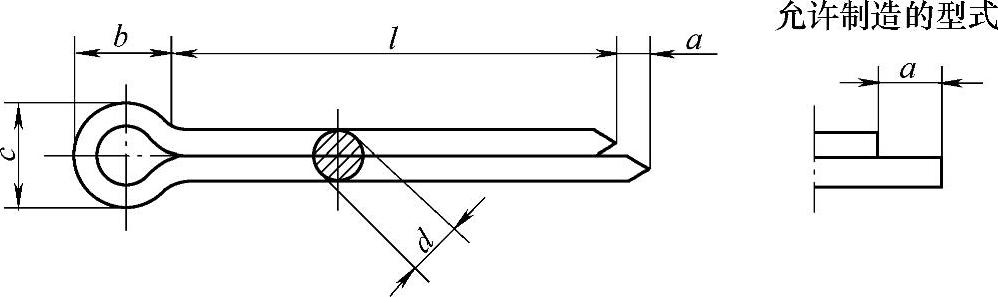

图3.5-1 开口销

标记示例：

公称规格为5mm、公称长度l=50mm、材料为Q215或Q235、不经表面处理的开口销的标记：

销GB/T 91 5×50。

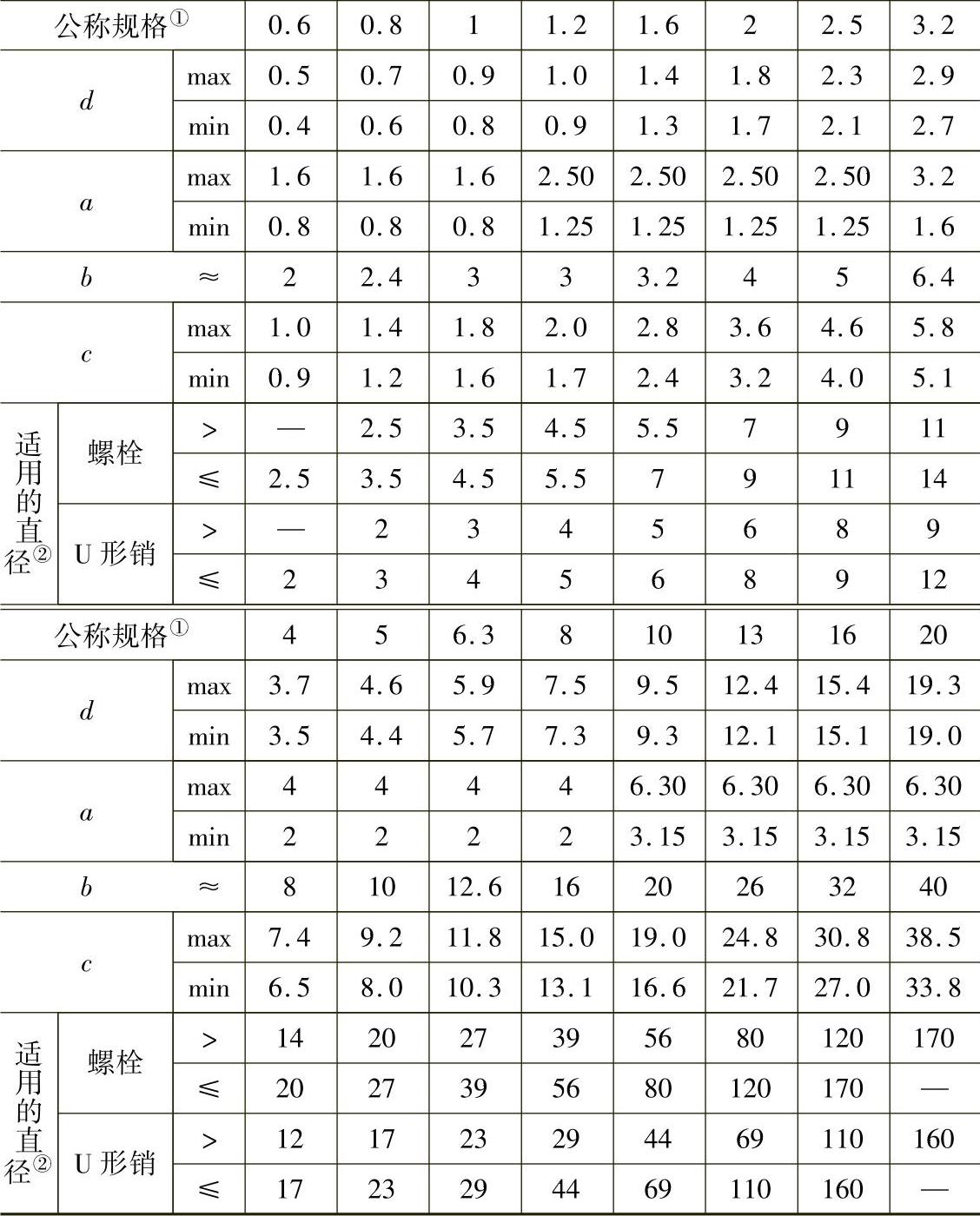

表3.5-1 尺寸 （单位：mm）

① 公称规格等于开口销孔的直径。对销孔直径推荐的公差为：

公称规格≤1.2：H13；公称规格＞1.2：H14。

根据供需双方协议，允许采用公称规格为3、6和12mm的开口销。

② 用于铁道和在U形销中开口销承受交变横向力的场合，推荐使用的开口销规格应较本表规定的加大一档。

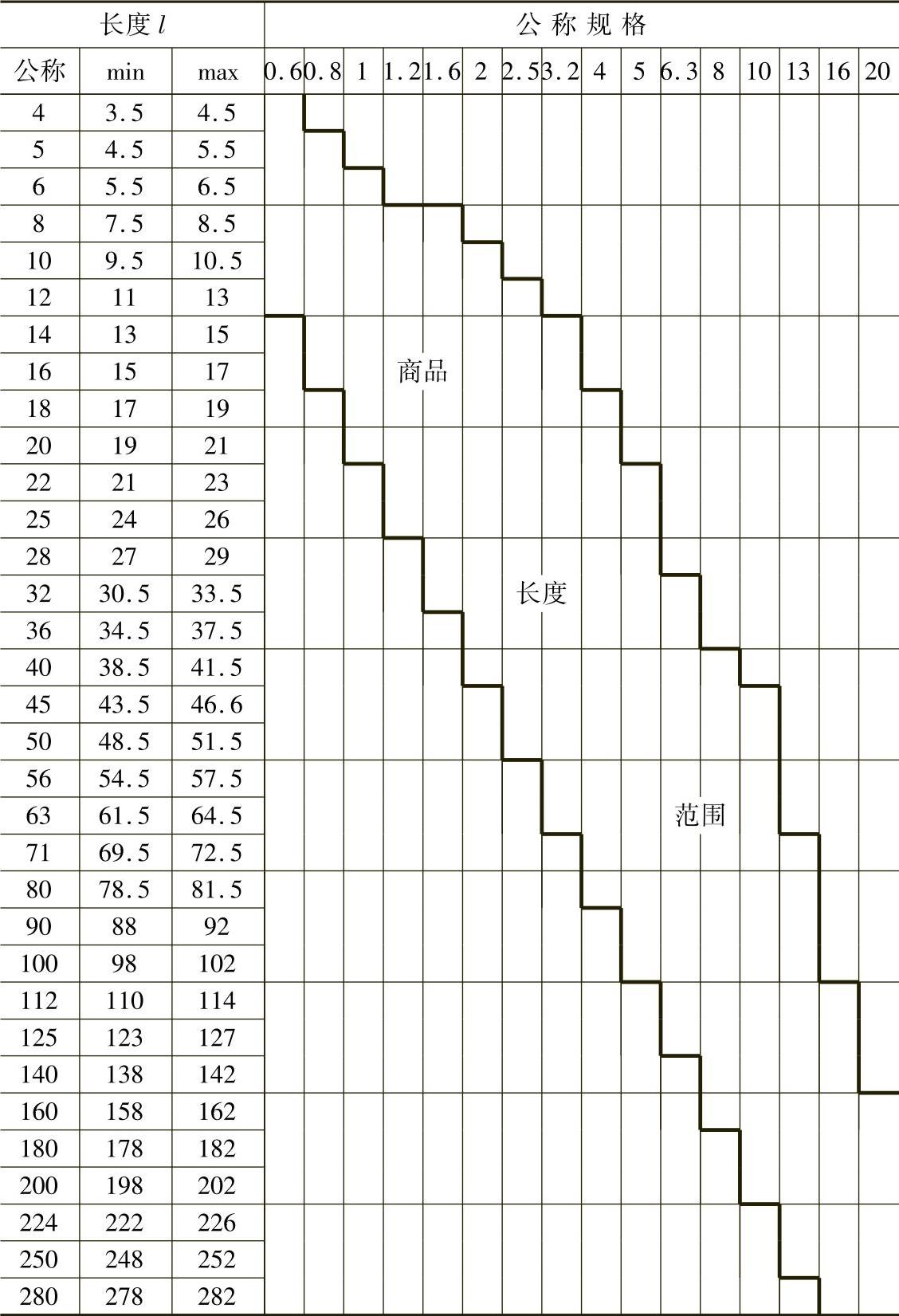

表3.5-2 公称长度l和商品长度规格 （单位：mm）

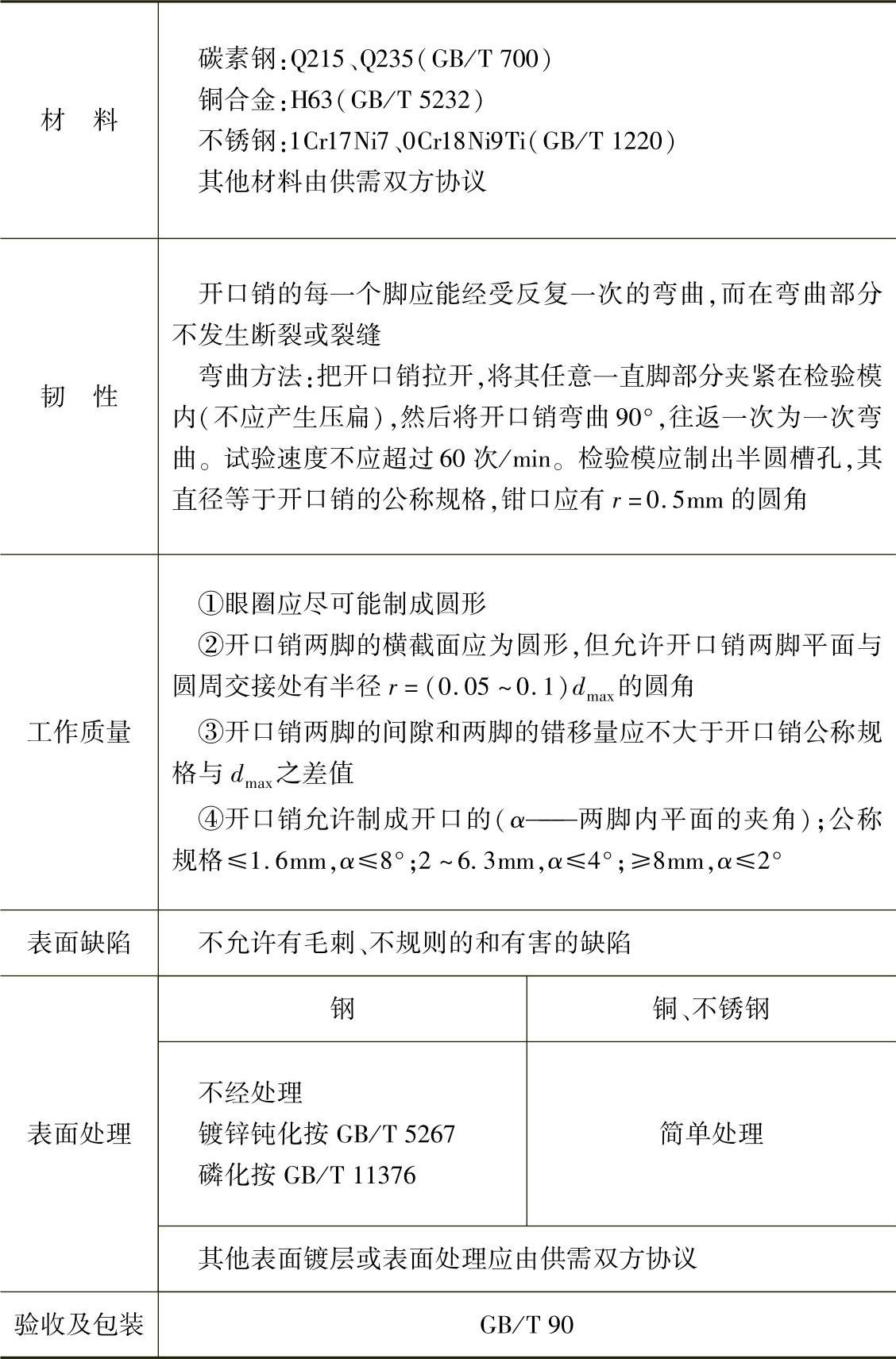

表3.5-3 技术条件和引用标准
