14.十字槽凹穴六角头自攻螺钉和平垫圈组合件

（GB/T 9074.20—2004）

十字槽凹穴六角头自攻螺钉和平垫圈组合件如图2.6-14所示，尺寸见表2.6-27，技术条件和引用标准见表2.6-28，自攻螺钉和垫圈的型式代号见表2.6-29。

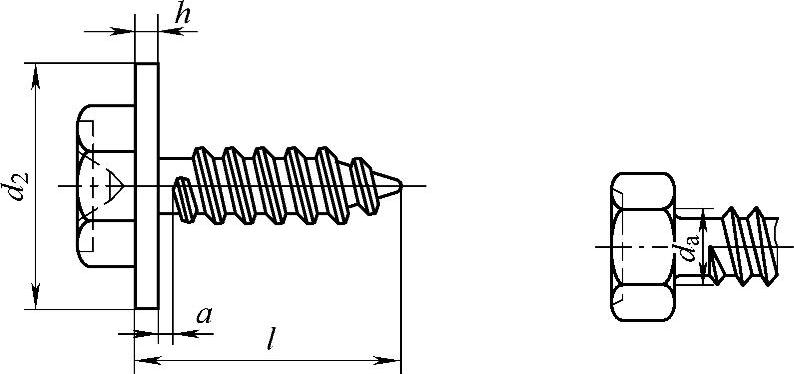

图2.6-14 十字槽凹穴六角头自攻螺钉和平垫圈组合件

组合件的标记应包括以下内容：

—对元件的描述；

—本国家标准编号；

—自攻螺钉的特性；

—自攻螺钉型式代号（见表2.6-29）；

—垫圈型式代号（见表2.6-29）

标记方法按GB/T 1237规定。

标记示例：

十字槽凹穴六角头自攻螺钉和平垫圈组合件包括：一个GB/T 9456 ST4.2×16、锥端（C）十字槽凹穴六角头自攻螺钉（代号S1）和一个GB/T 97.5标准系列垫圈（代号N）组合件表面镀锌钝化（省略标记）的标记：

自攻螺钉和垫圈组合件GB/T 9074.20 ST4.2×16S1 N。

十字槽凹穴六角头自攻螺钉和平垫圈组合件包括：一个GB/T 9456 ST4.2×16、锥端（C）十字槽凹穴六角头自攻螺钉（代号S1）和一个GB/T 97.5大系列垫圈（代号L）组合件表面镀锌钝化（省略标记）的标记：

自攻螺钉和垫圈组合件GB/T 9074.20 ST4.2×16S1 L。

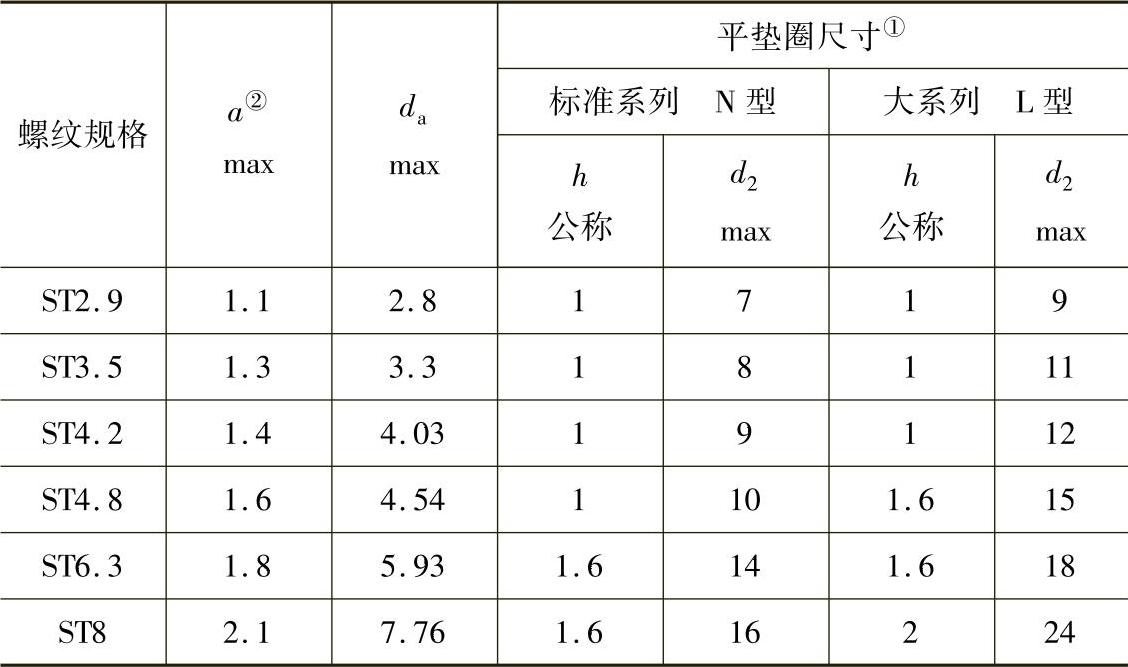

表2.6-27 尺寸 （单位：mm）

① 摘自GB/T 97.5的尺寸仅为信息。

② 尺寸a，在垫圈与螺钉支承面或头下圆角接触后进行测量。

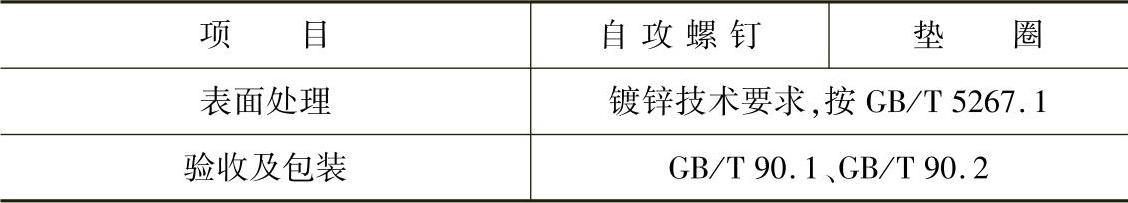

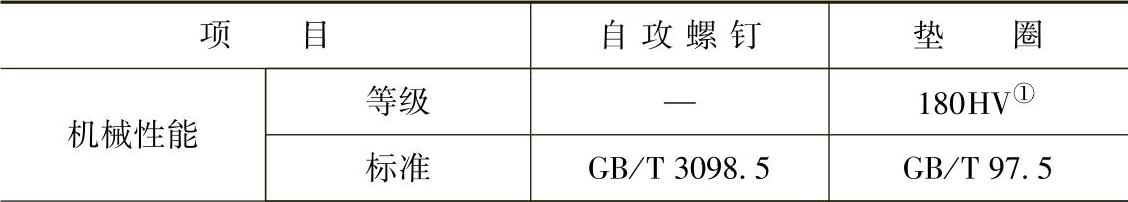

表2.6-28 技术条件和引用标准

（续）

① 为避免在热处理的过程中对垫圈硬度的影响，组合前应对垫圈采取适当的防护措施，如镀铜。

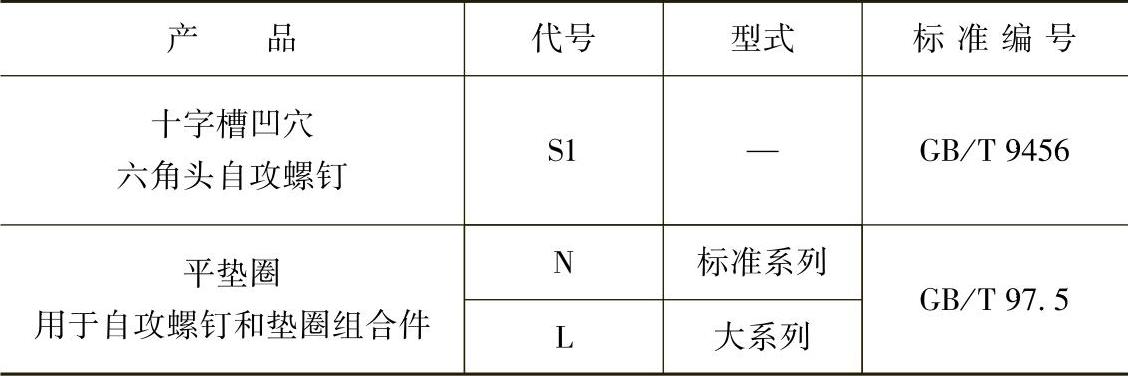

表2.6-29 自攻螺钉和垫圈的型式代号
