内六角花形盘头螺钉

（GB/T 2672—2004）

内六角花形盘头螺钉如图2.4-2所示，尺寸见表2.4-6。

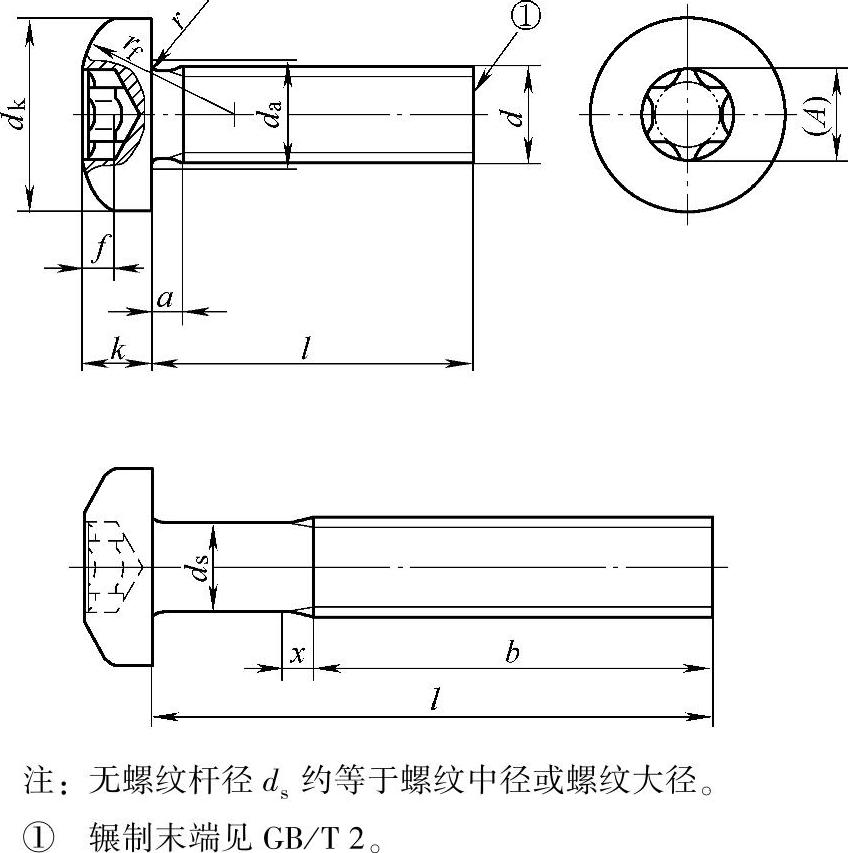

图2.4-2 内六角花形盘头螺钉

标记示例：

标记方法按GB/T 1237规定。

标记示例：

螺纹规格d=M5、公称长度l=20mm、性能等级为4.8级、不经表面处理的A级内六角花形盘头，螺钉的标记：螺钉GB/T 2672 M5×20。

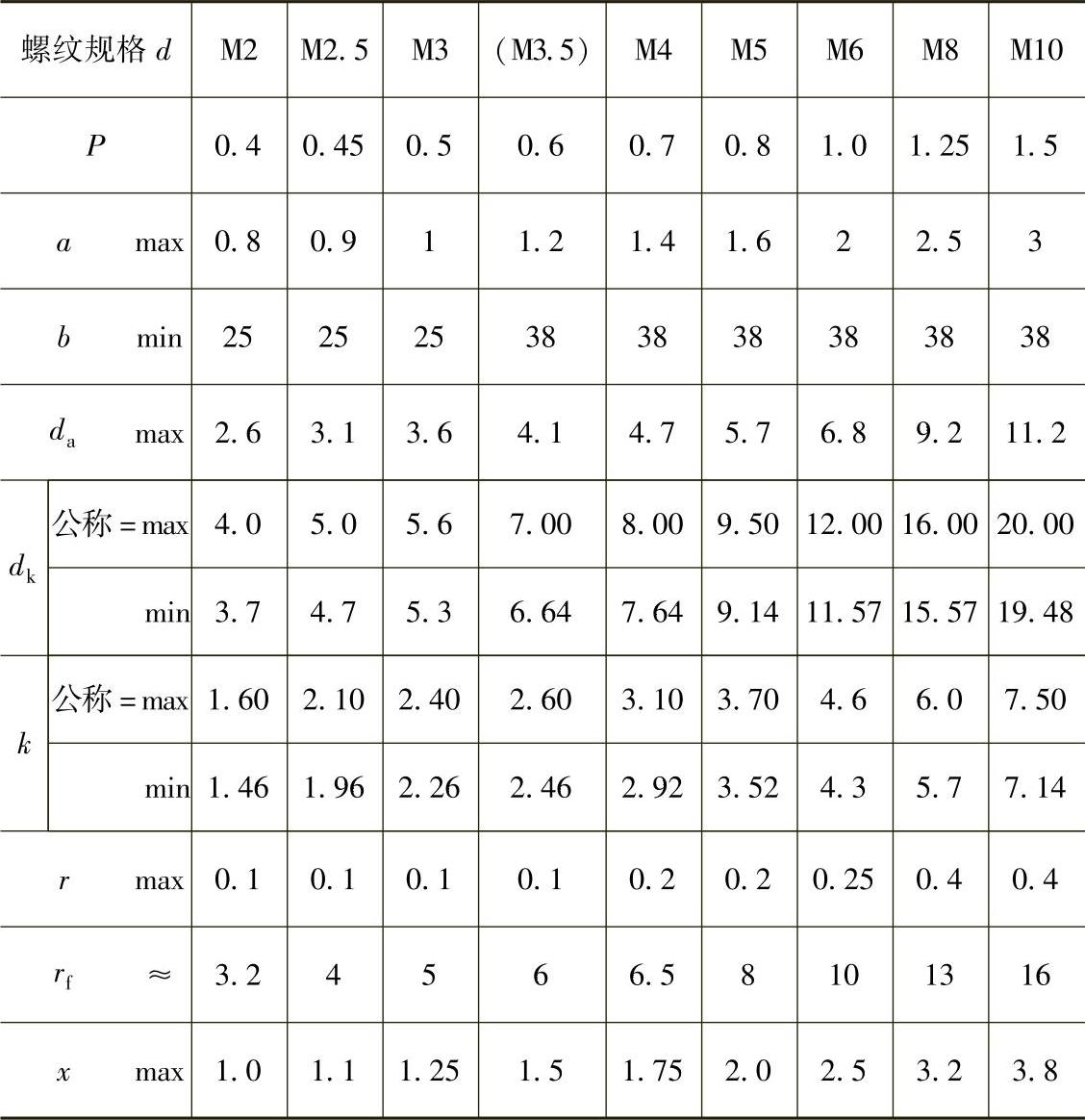

表2.4-6 尺寸 （单位：mm）
