1.8.7  紧定螺钉

1.8.7 紧定螺钉

（GB/T 3098.3—2004）

紧定螺钉的标记制度、材料、机械性能分别见表1.8-24～表1.8-26。

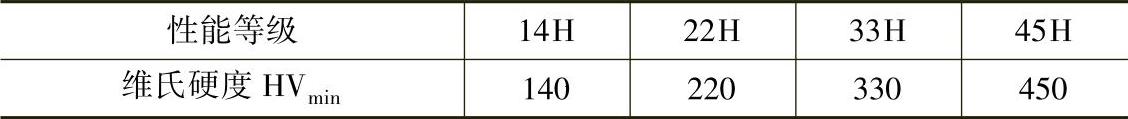

表1.8-24 标记制度

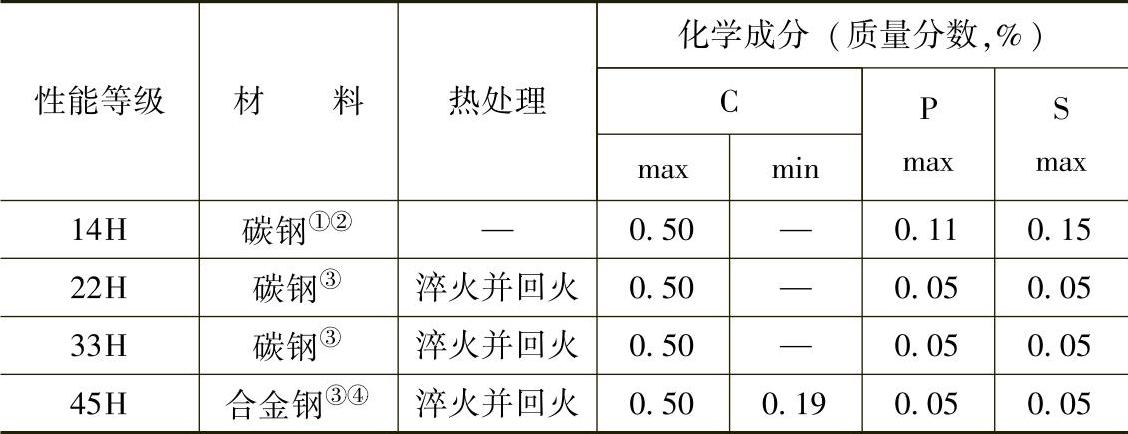

表1.8-25 材料

① 使用易切削钢时，其铅、磷及硫的最大含量（质量分数）为：铅0.35%；磷0.11%；硫0.34%。

② 方头紧定螺钉允许表面硬化。

③ 可以采用最大含铅量为0.35%的钢材。

④ 应含有一种或多种铬、镍、钼、钒或硼合金元素。

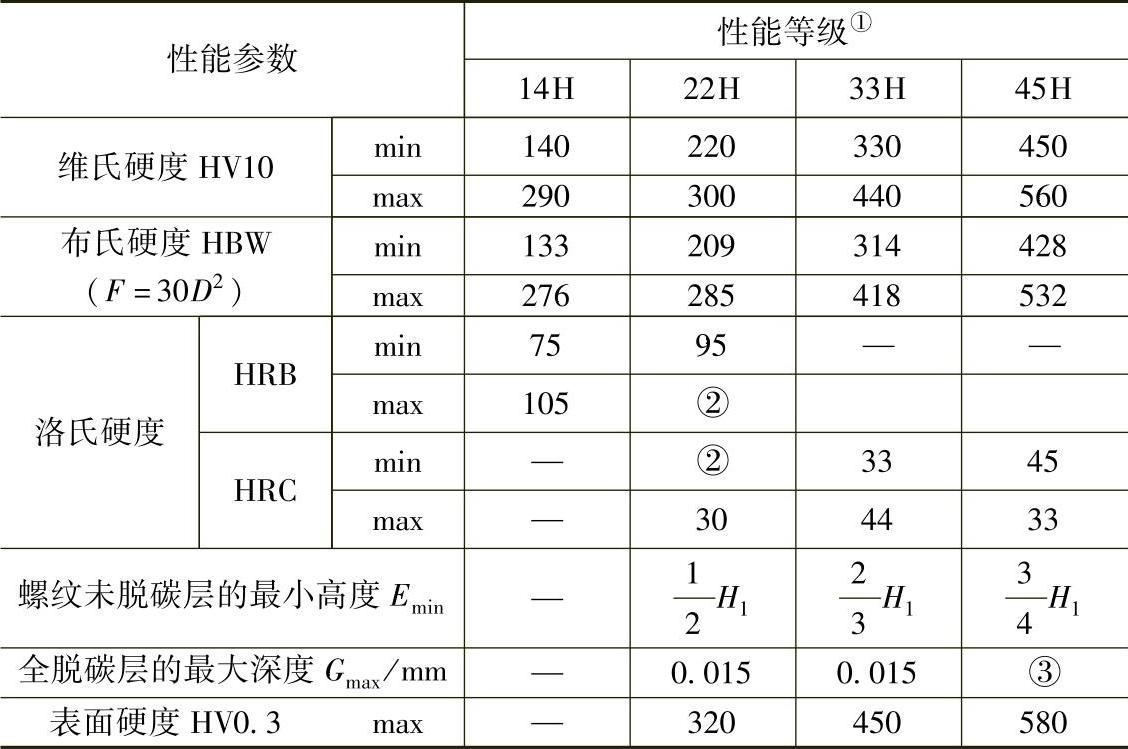

表1.8-26 机械性能

① 内六角紧定螺钉没有14H、22H和33H级。

② 如进行洛氏硬度试验，对22H级需要采用HRB试验最小值和HRC试验最大值。

③ 对45H级不允许有全脱碳层。
