六角凸缘自钻自攻螺钉

10.六角凸缘自钻自攻螺钉

（GB/T 15856.5—2002）

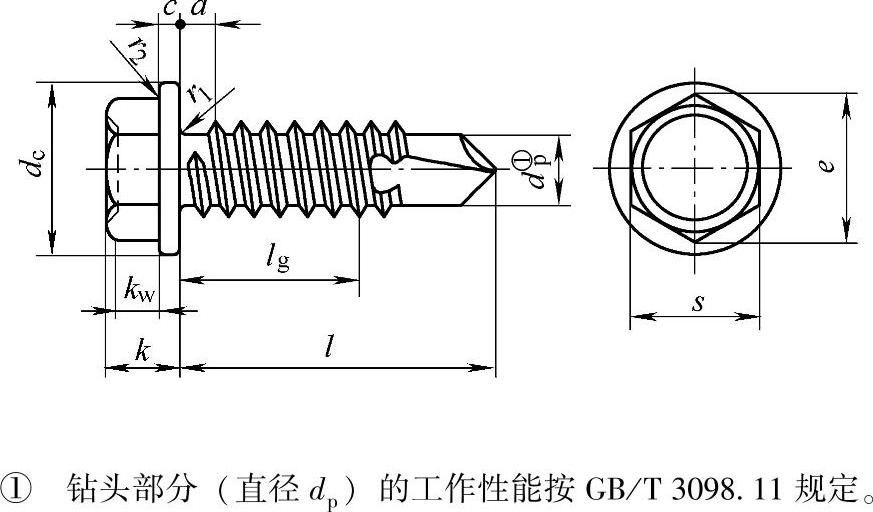

六角凸缘自钻自攻螺钉如图2.6-10所示，尺寸见表2.6-19，技术条件和引用标准见表2.6-20。

图2.6-10 六角凸缘自钻自攻螺钉

标记方法按GB/T 1237规定。

标记示例：

螺纹规格ST3.5、公称长度l=16mm，镀锌钝化的六角凸缘自钻自攻螺钉的标记：

自攻螺钉GB/T 15856.5 ST3.5×16。

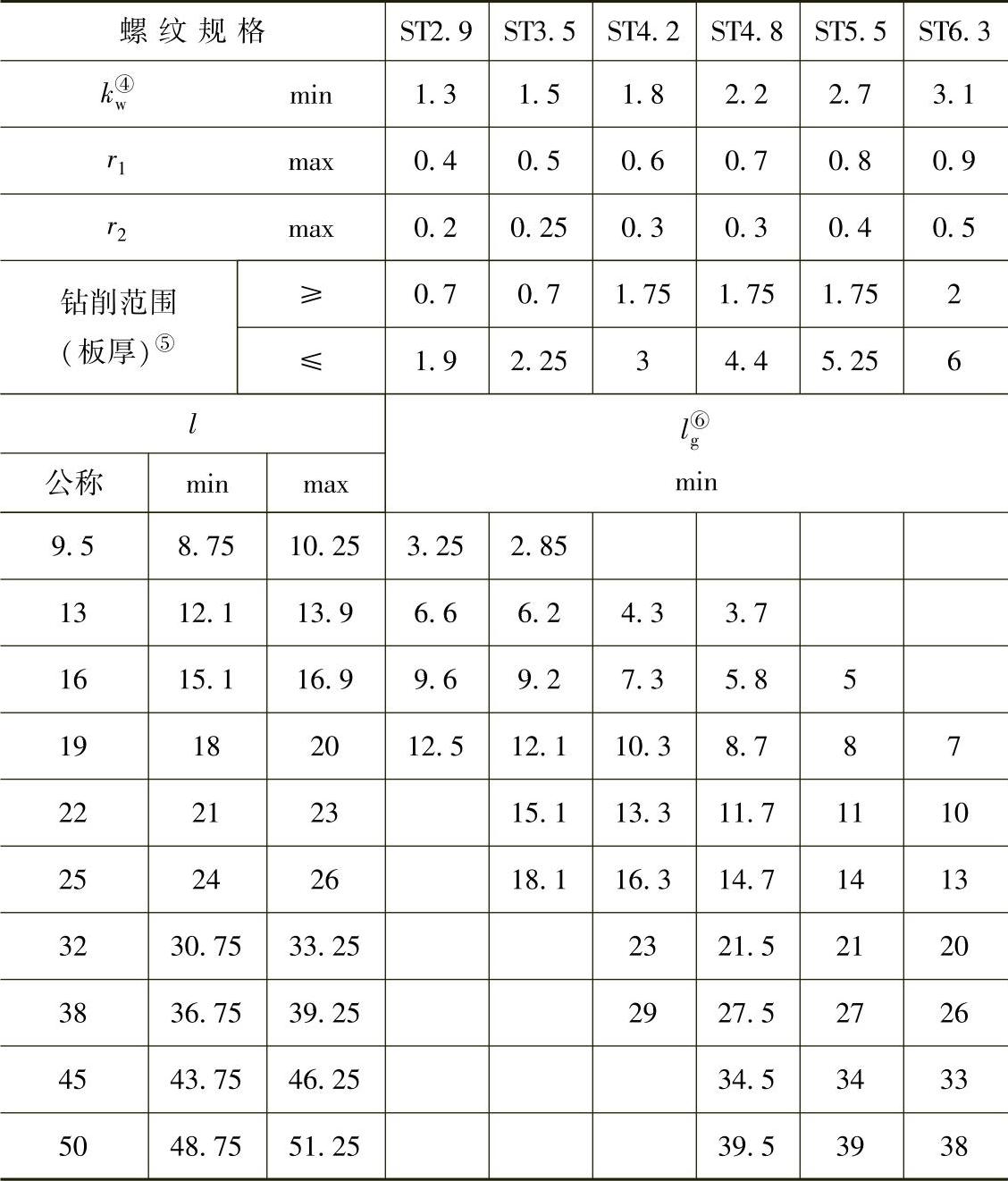

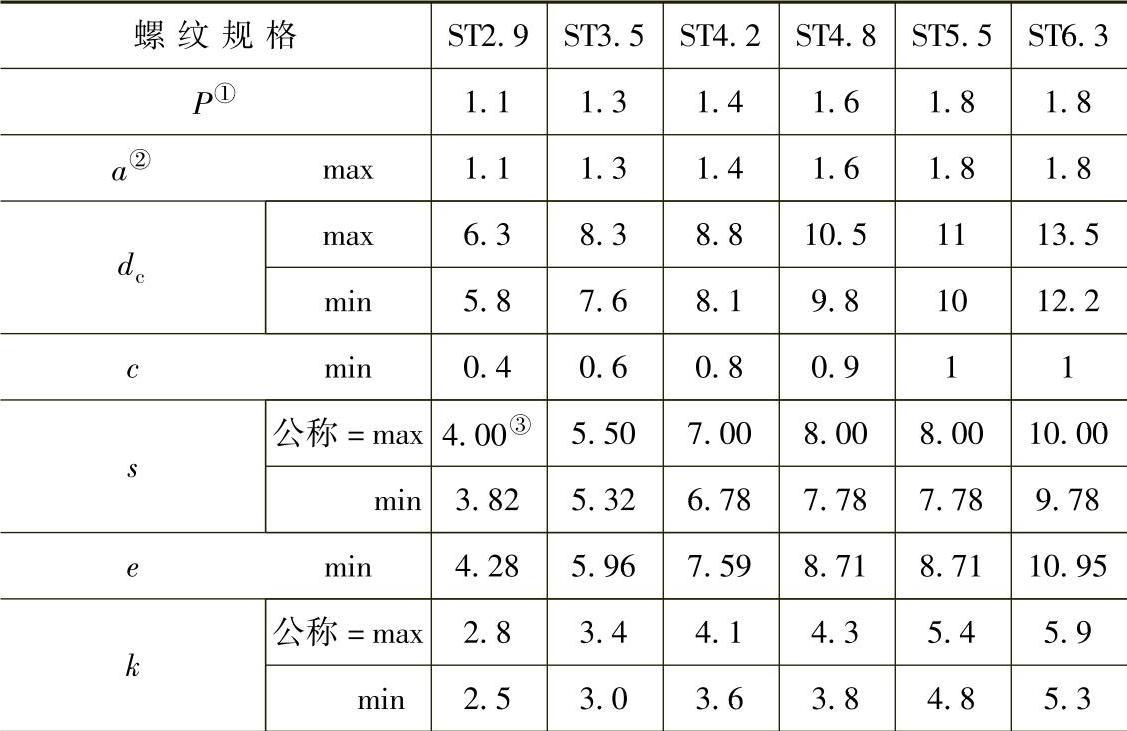

表2.6-19 尺寸 （单位：mm）

（续）

① P—螺距。

② a—最末一扣完整螺纹至支承面的距离。

③ 该尺寸与GB/T 5285对六角头自攻螺钉规定的s=5mm不一致。GB/T 16824.1对六角凸缘自攻螺钉规定的s=4mm在世界范围内业已采用，因此也适用于本标准。

④ k_w—扳拧高度。

⑤ 为确定公称长度l，需对每个板的厚度加上间隙或夹层厚度。

⑥ l_g—第一扣完整螺纹至支承面的距离。

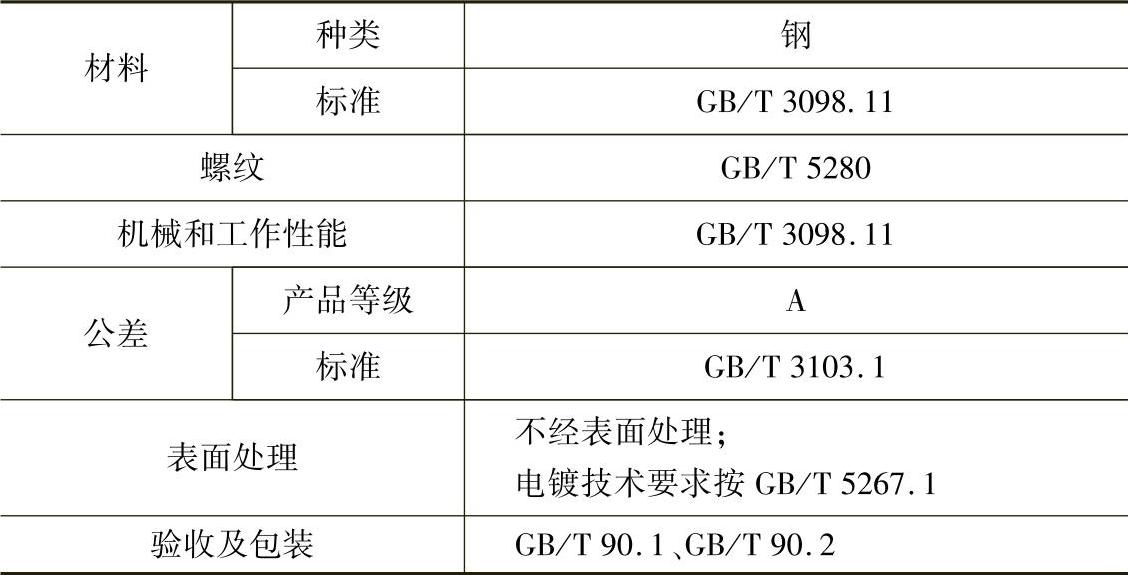

表2.6-20 技术条件和引用标准
