首页> 图书频道> 工学> 工业技术

5.孔用钢丝挡圈

2025年10月13日

版权

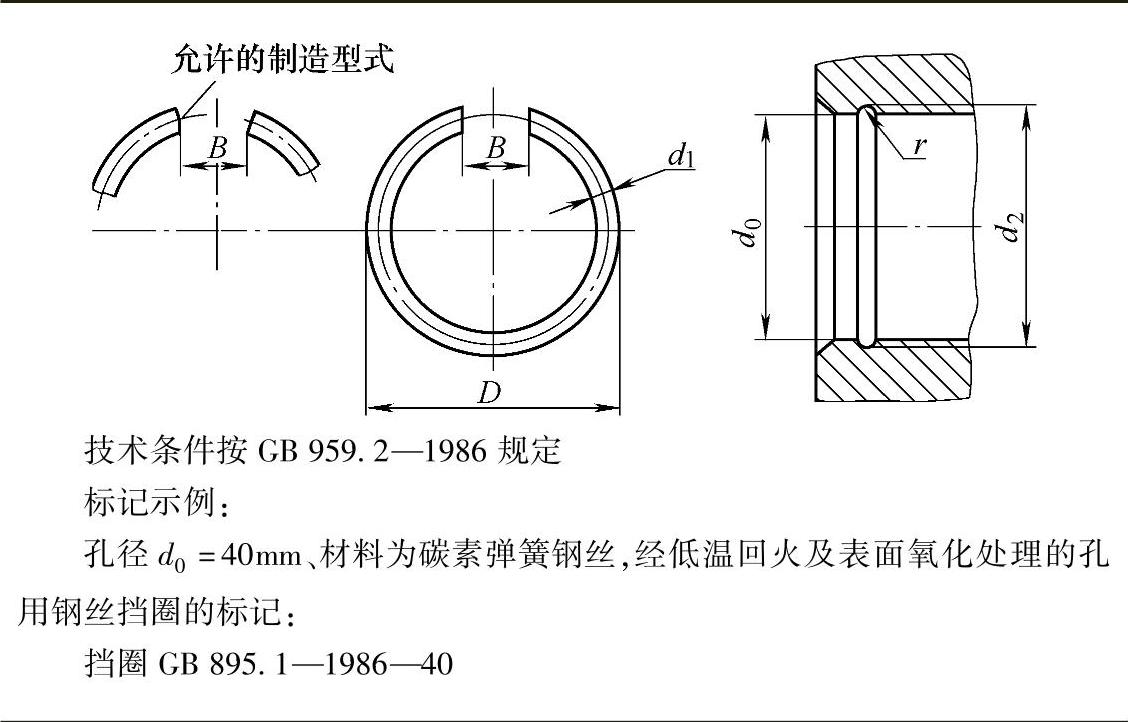

5.孔用钢丝挡圈

（见表2.8-5）

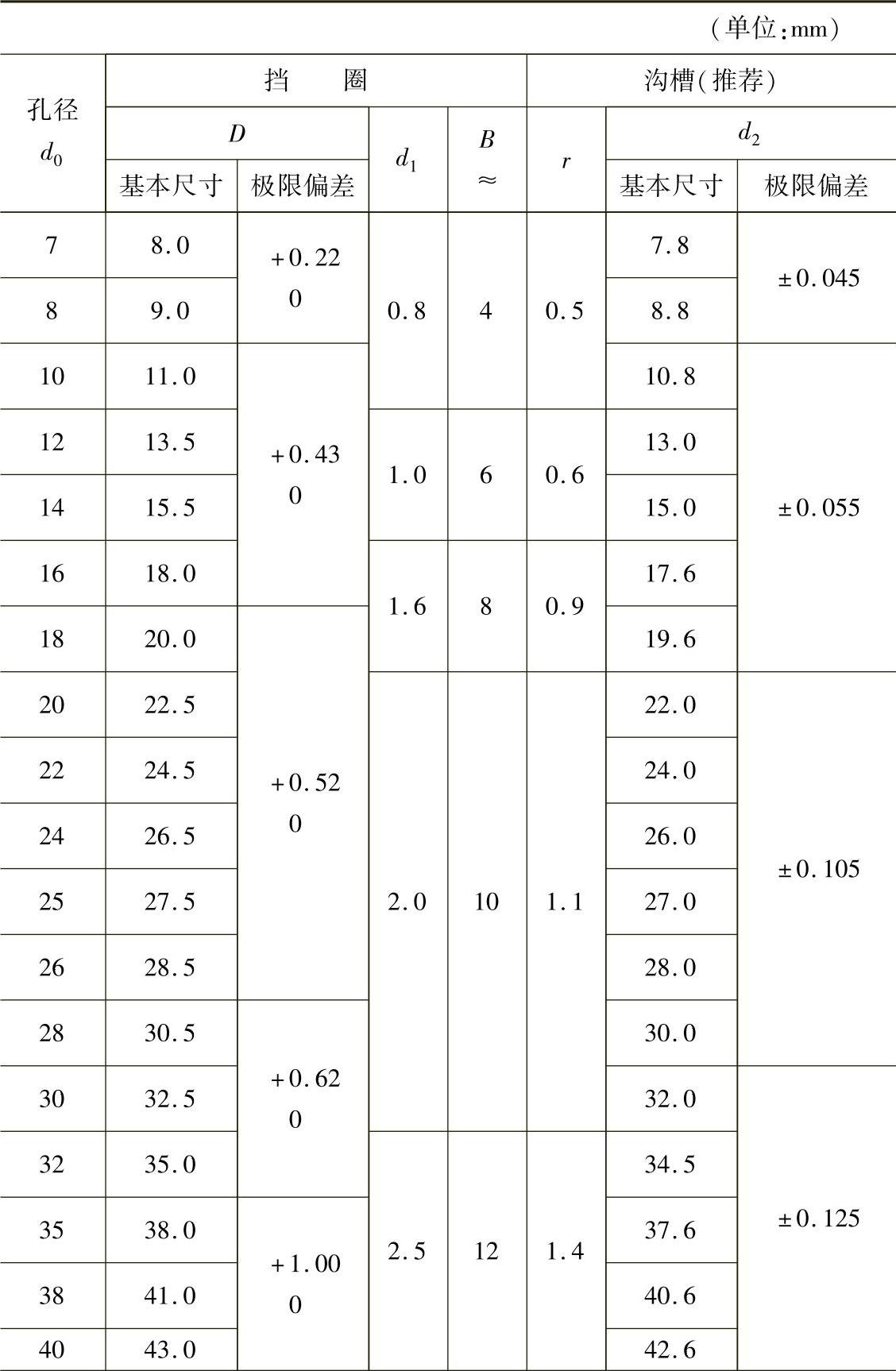

表2.8-5 孔用钢丝挡圈（GB 895.1—1986）

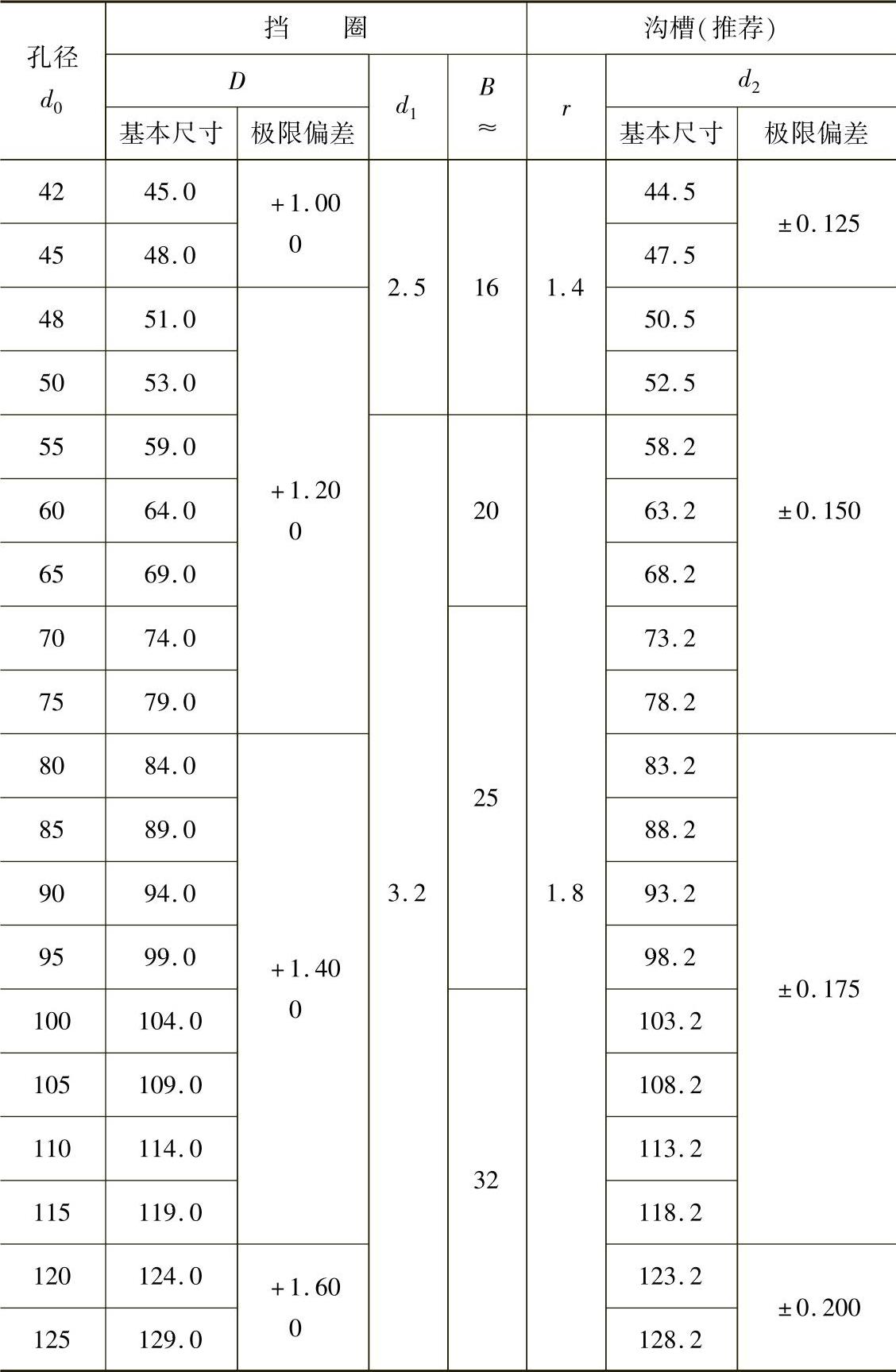

（续）

（续）
