栓接结构用大六角螺母B级8和10级

32.栓接结构用大六角螺母B级8和10级

（GB/T 18230.3—2000）

栓接结构用大六角螺母B级8和10级如图2.3-83所示，尺寸见表2.3-156，技术条件和引用标准见表2.3-157。

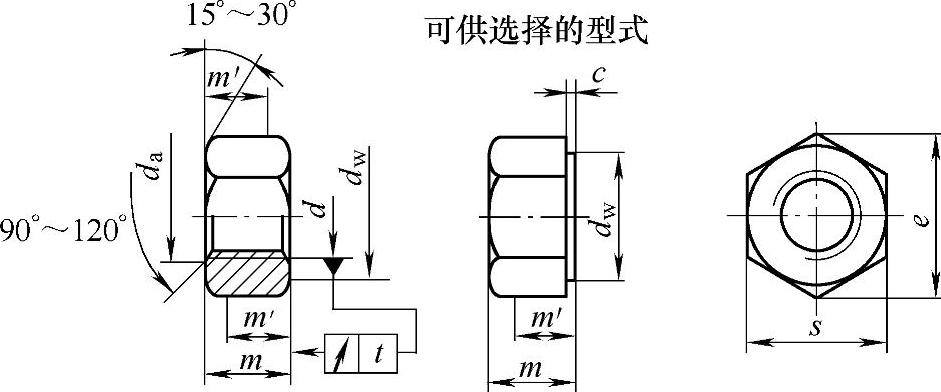

图2.3-83 栓接结构用大六角螺母B级8和10级

标记示例：

螺纹规格D=M20、性能等级为8级、表面氧化、产品等级为B级的栓接结构用大六角螺母的标记：螺母GB/T 18230.3 M20。

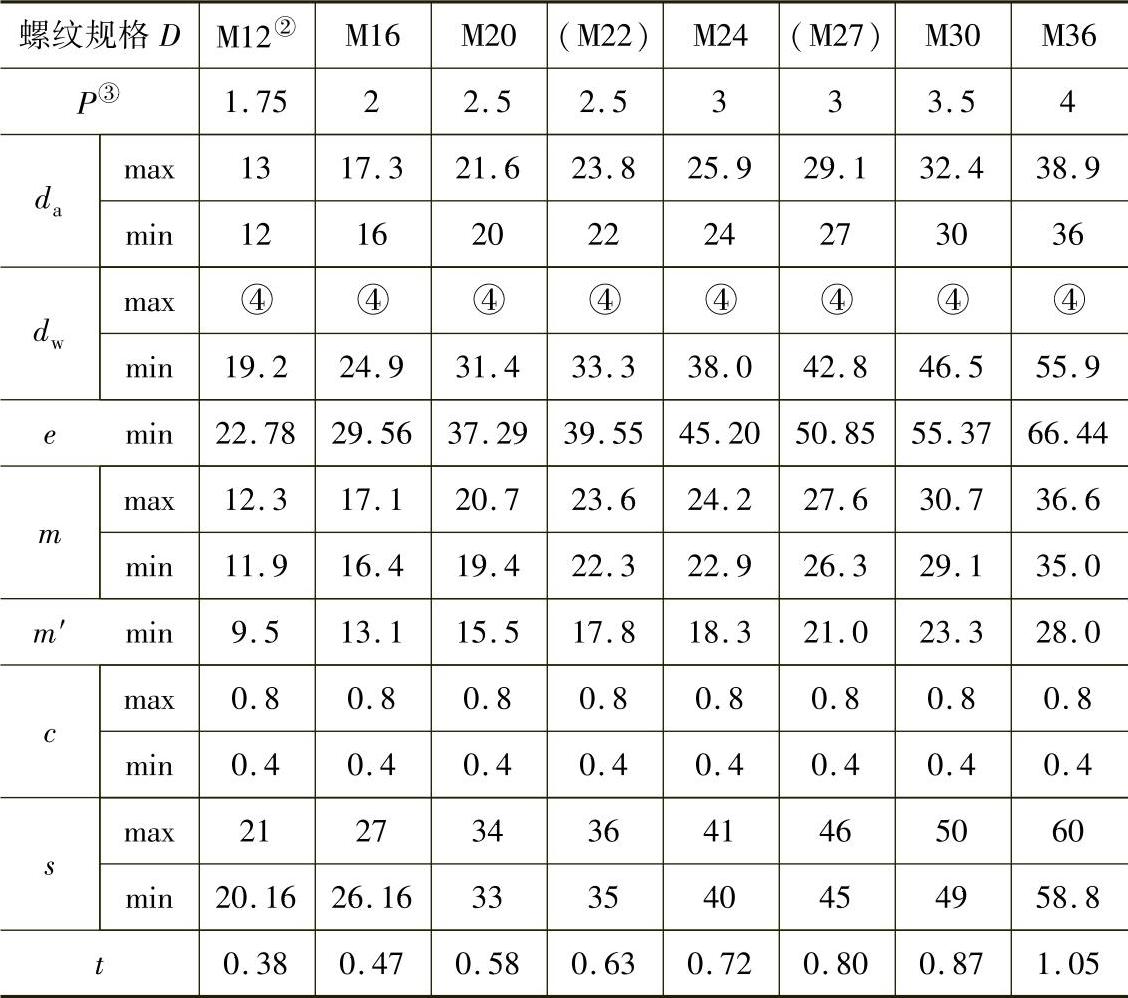

表2.3-156 尺寸^① （单位：mm）

注：尽可能不采用括号内的规格。

① 对热浸镀锌螺母为镀前尺寸。

② 由于技术原因，不是优选规格。

③ P—螺距。

④ d_wmax=s实际。

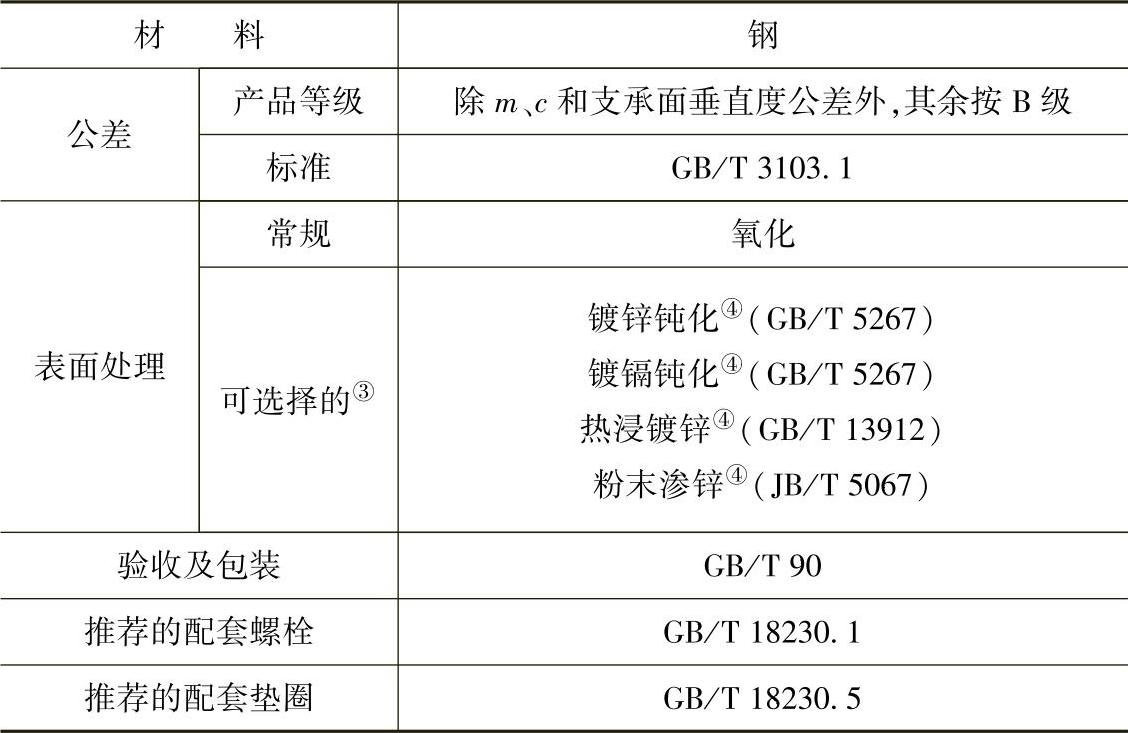

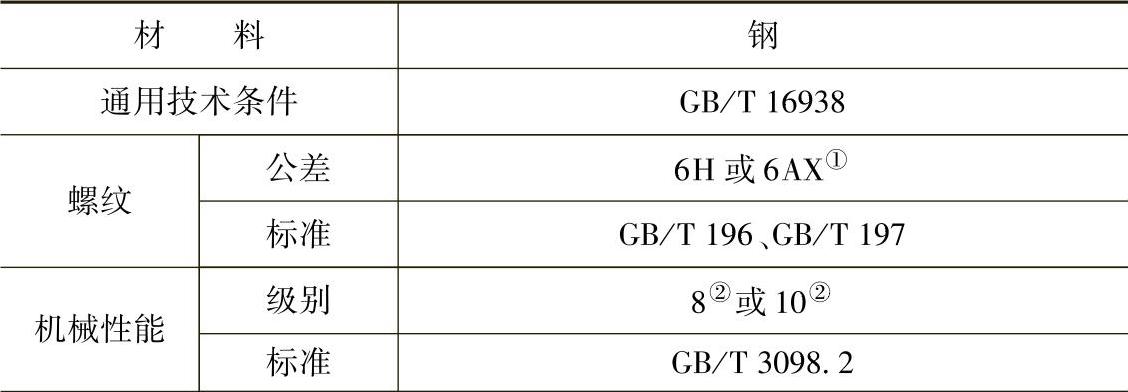

表2.3-157 技术条件和引用标准

（续）

① 为加大热浸镀锌螺母的攻丝尺寸，可采用6AX螺纹公差带（见表2.3-148），或按供需双方协议提供镀后为6H的螺纹。6H热浸镀锌螺母仅与8.8sU或10.9sU的螺栓配套使用。

② 保证载荷见表2.3-158。

③ 其他表面处理由供需双方协议。

④ 必须有驱氢措施。

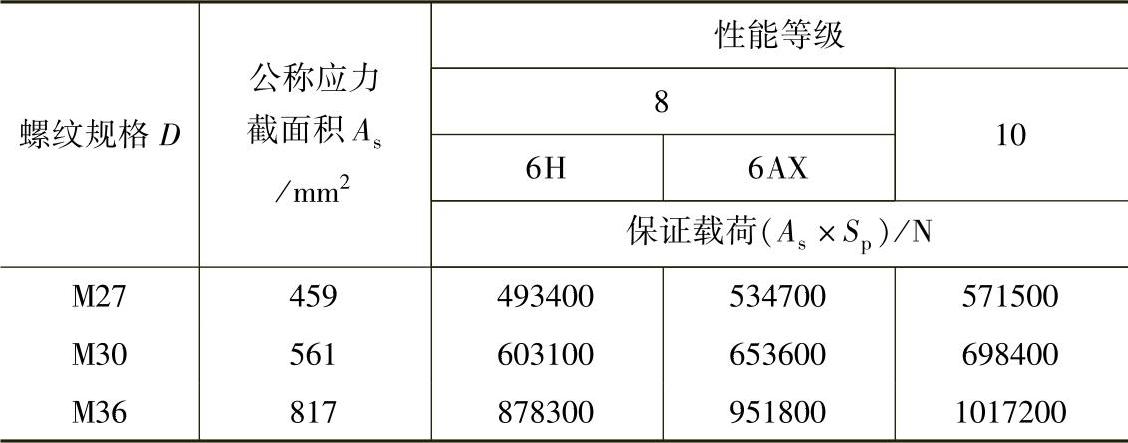

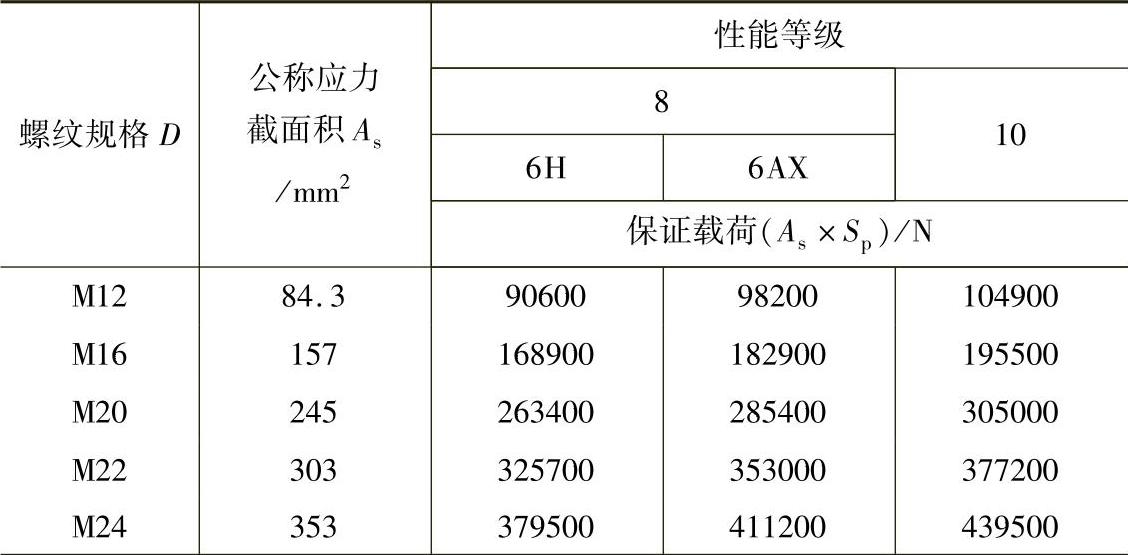

表2.3-158 保证载荷

（续）

注：1.其他机械性能要求按GB/T 3098.2规定。

2.试验方法按GB/T 3098.2规定。

3.保证应力（S_p）如下：8级、6H螺母：1075MPa；8级、6AX螺母：1165MPa；10级螺母：1245MPa。

4.螺母硬度必须符合：8级、6H螺母；GB/T 3098.2对8级规定的硬度；10级螺母：GB/T 3098.2对10级规定的硬度；8级、6AX螺母：260～353HV（24～36HRC）。
