开槽半沉头自攻螺钉

6.开槽半沉头自攻螺钉

（GB 5284—1985）

开槽半沉头自攻螺钉如图2.6-6所示，尺寸见表2.6-11，技术条件和引用标准见表2.6-12。

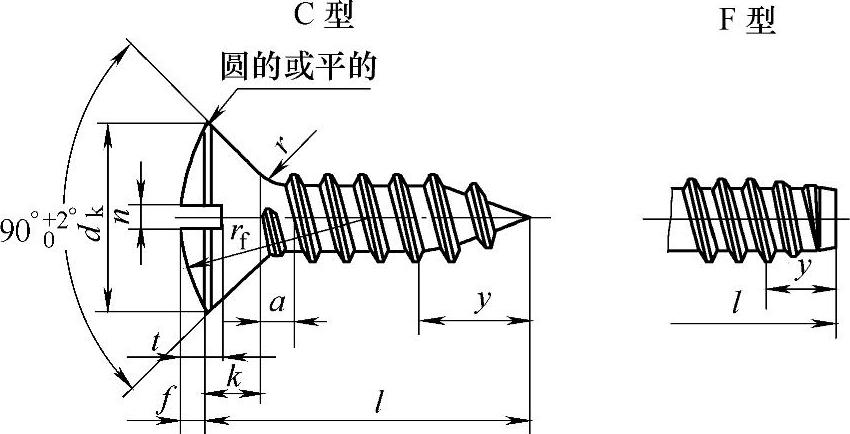

图2.6-6 开槽半沉头自攻螺钉

标记示例：

螺纹规格ST3.5、公称长度l=16mm、表面镀锌钝化的C型开槽半沉头自攻螺钉的标记示例：

自攻螺钉GB 5284—1985-ST3.5×16-C。

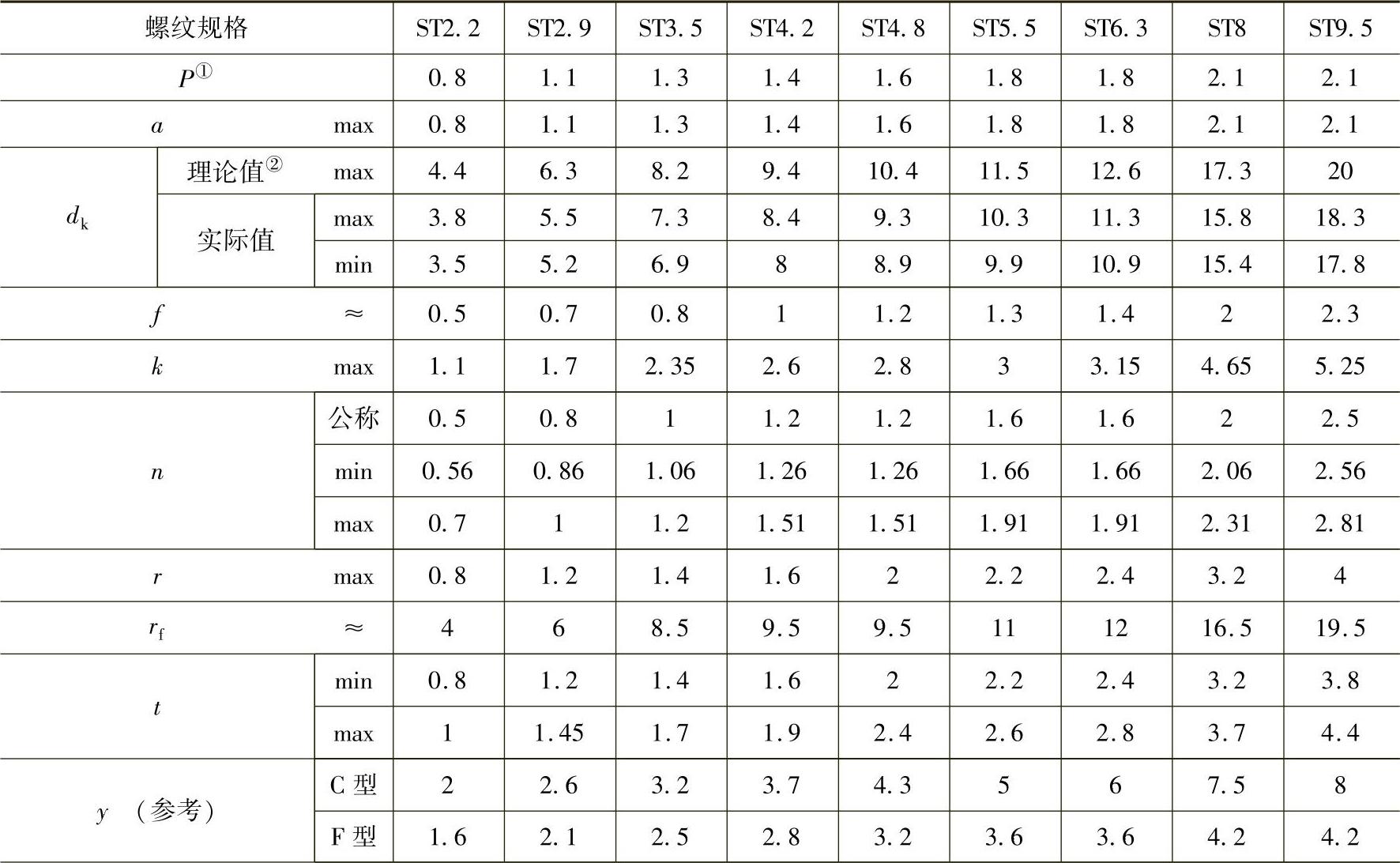

表2.6-11 尺寸 （单位：mm）

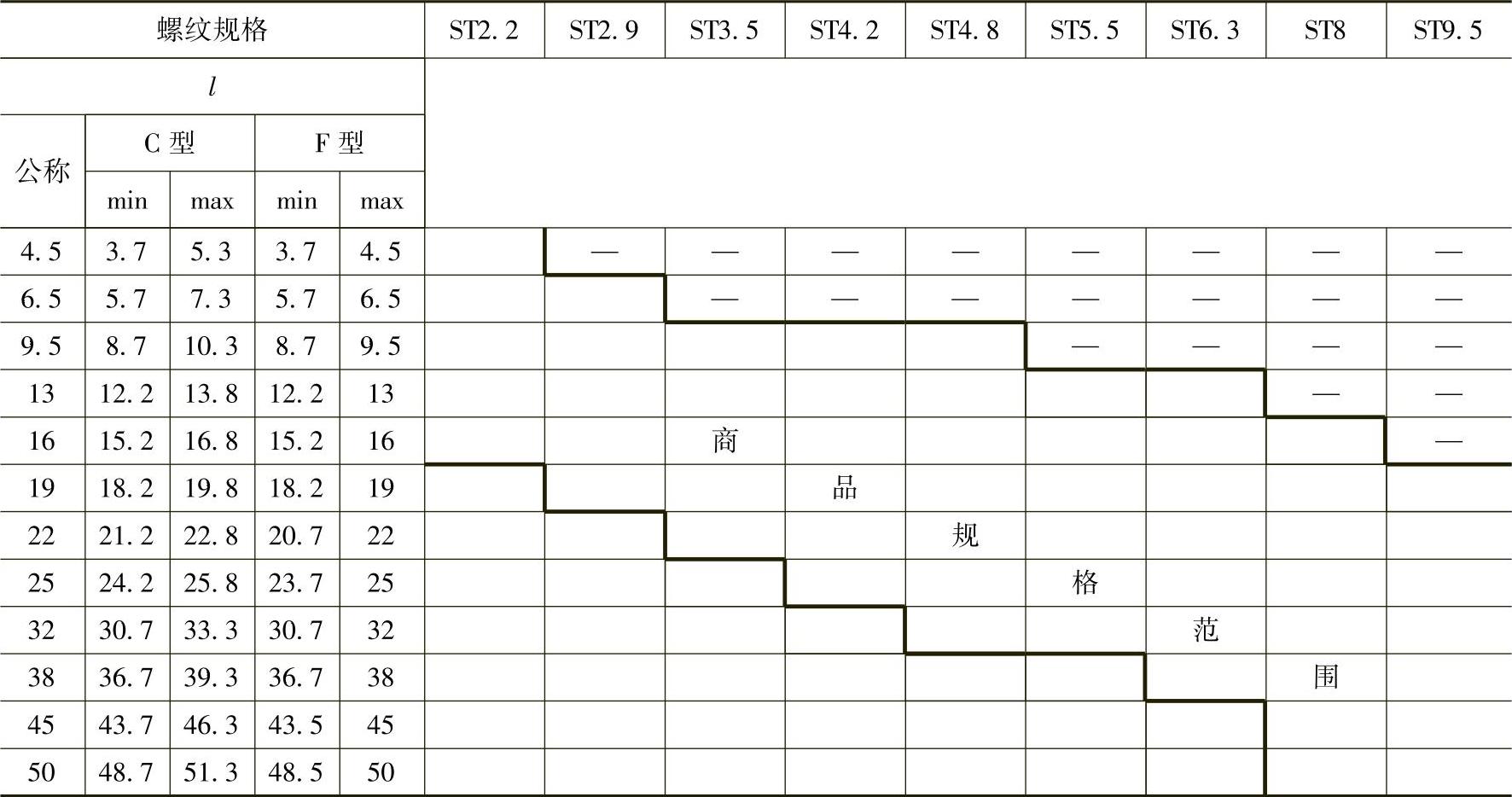

（续）

注：表中带“—”标记的规格，不予制造。

① P—螺距。

② d_k的理论值按GB/T 5279—1985规定。

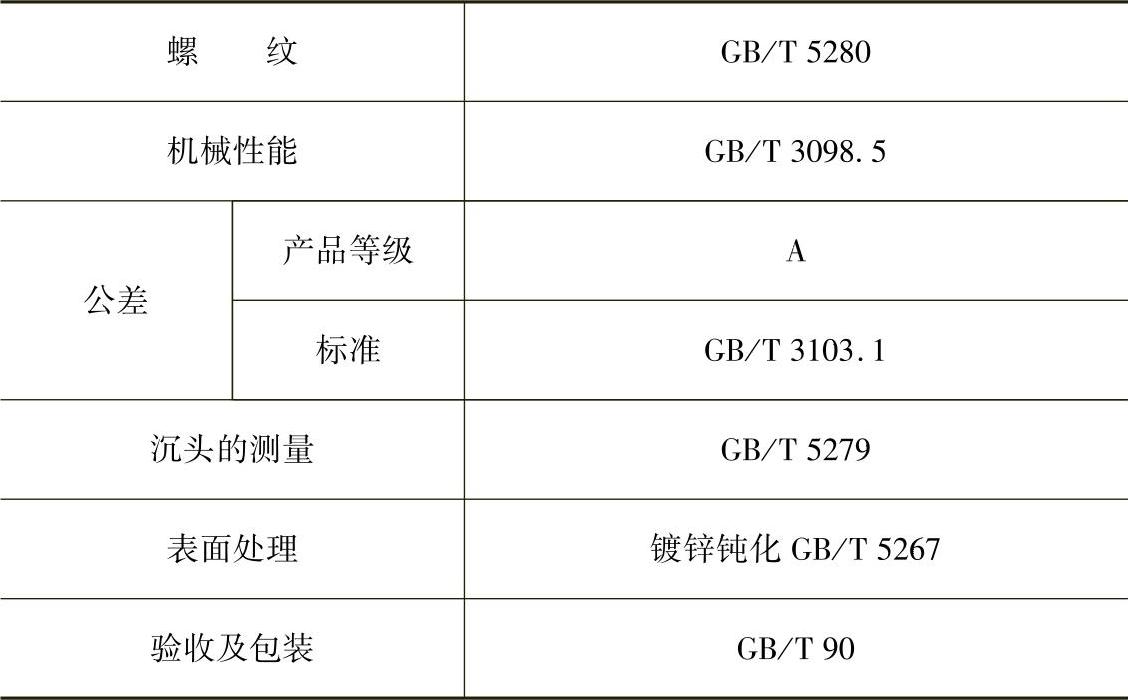

表2.6-12 技术条件和引用标准
