螺栓或螺钉和平垫圈组合件
（GB/T 9074.1—2002和GB/T 9074.14—2002）
螺栓或螺钉和平垫圈组合件如图2.7-10所示，尺寸见表2.7-28和表2.7-29，螺栓或螺钉和平垫圈组合代号见表2.7-30。

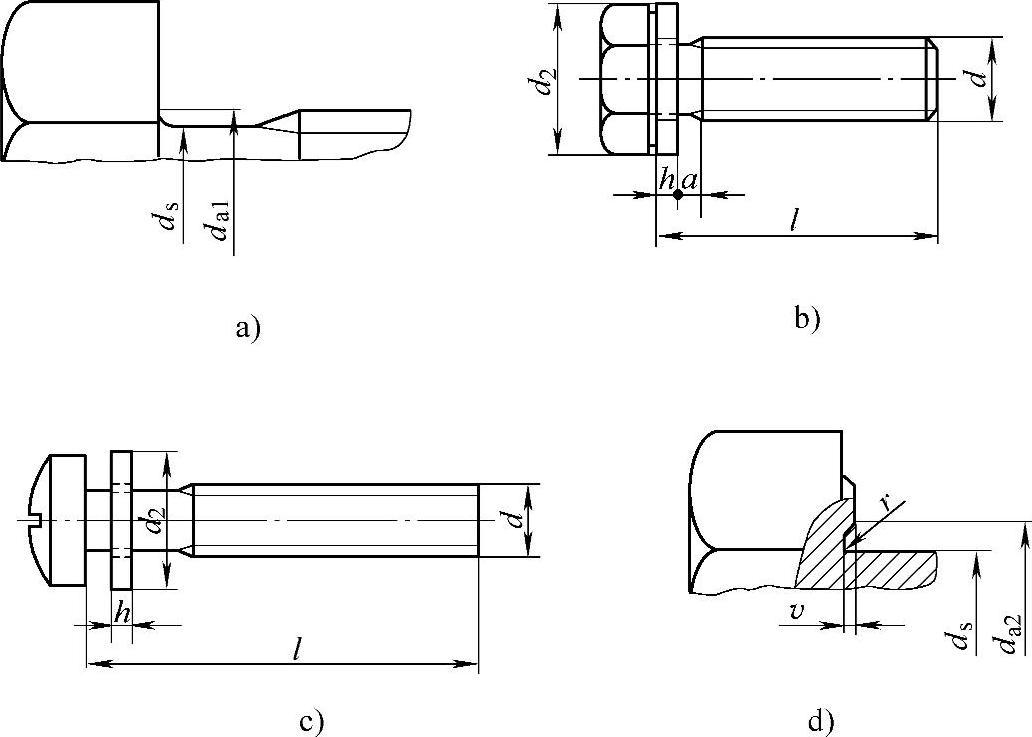

图2.7-10 螺栓或螺钉和平垫圈组合件
a）过渡圆直径ds和杆径da1 b）螺纹制到垫圈处的螺栓 c）带光杆的螺钉 d）可替代使用的头下U型沉割槽
标记示例：
六角头螺栓和平垫圈组合件包括：一个GB/T 5783 M6×30 8.8级螺栓（代号S1）和一个GB/T 97.4标准系列垫圈（代号N）的标记：
螺栓和垫圈组件GB/T 9074.1 M6×30 8.8 S1 N。
六角头螺栓和平垫圈组合件包括：一个头下带U型沉割槽的GB/T 3783 M6×308.8级螺栓（代号S1）和一个GB/T 97.4标准系列垫圈（代号N）的标记：
螺栓和垫圈组件GB/T 9074.1 M6×30 8.8 S U S1 N。

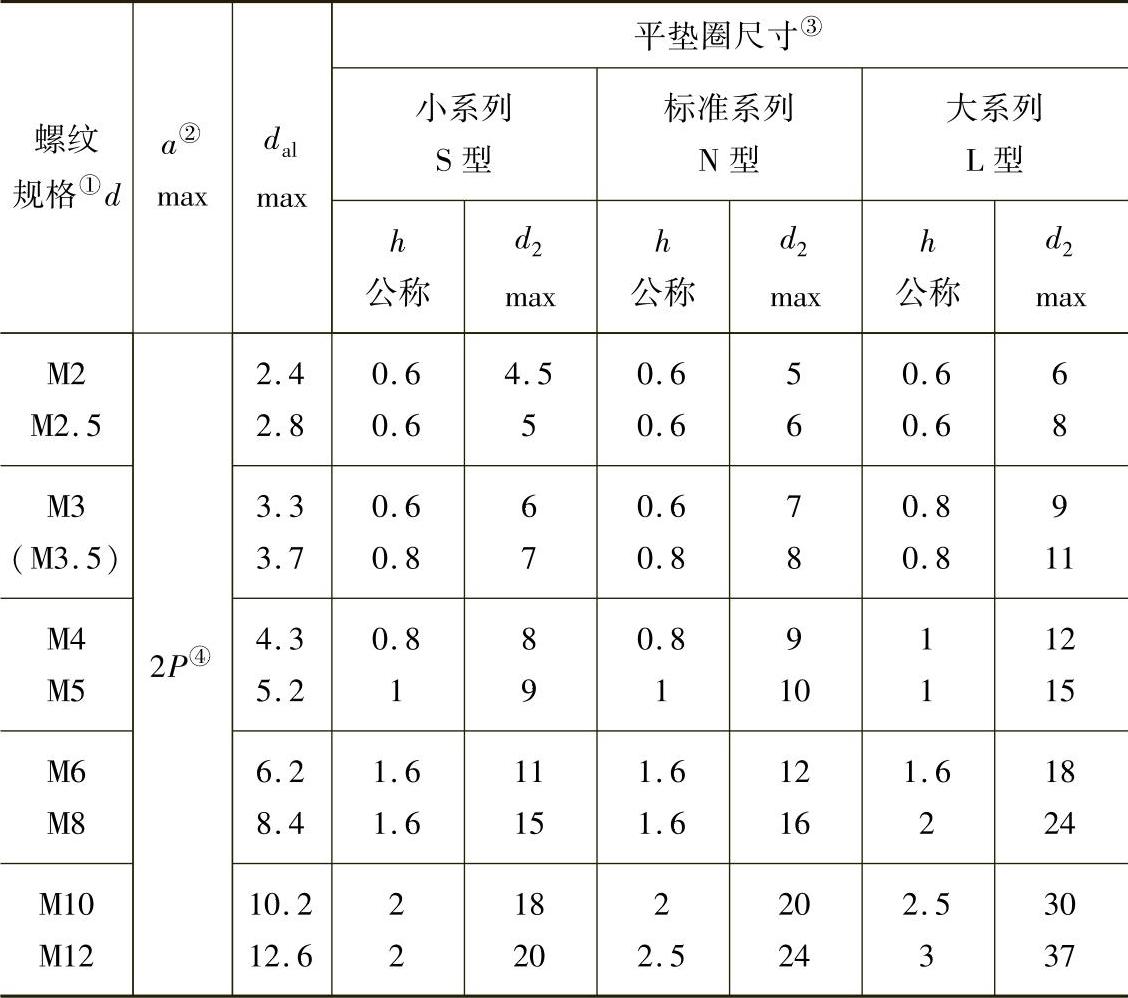

表2.7-28 尺寸 （单位：mm）
① 尽可能不采用括号内的规格。
② 从垫圈支承面到第一扣完整螺纹始端的最大距离，当用平面（即用未倒角的环规）测量时，垫圈应与螺钉支承面或头下圆角接触。
③ 摘自GB/T 97.4的尺寸仅为信息。
④ P—螺距。

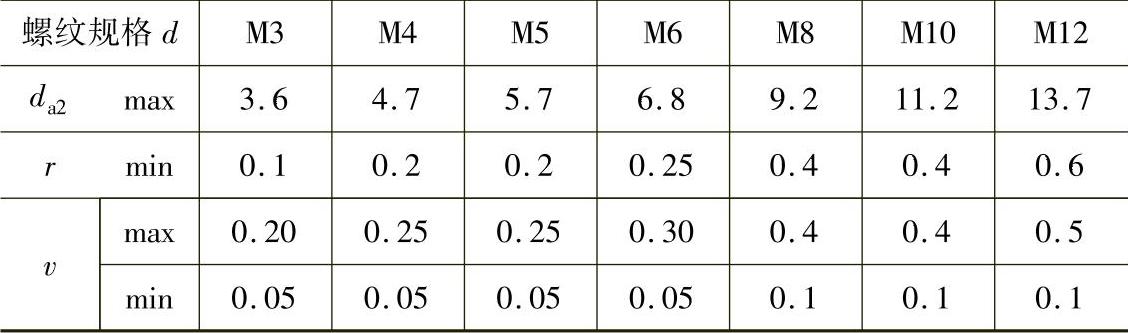

表2.7-29 U型尺寸 （单位：mm）
注：其余尺寸见表2.7-28。

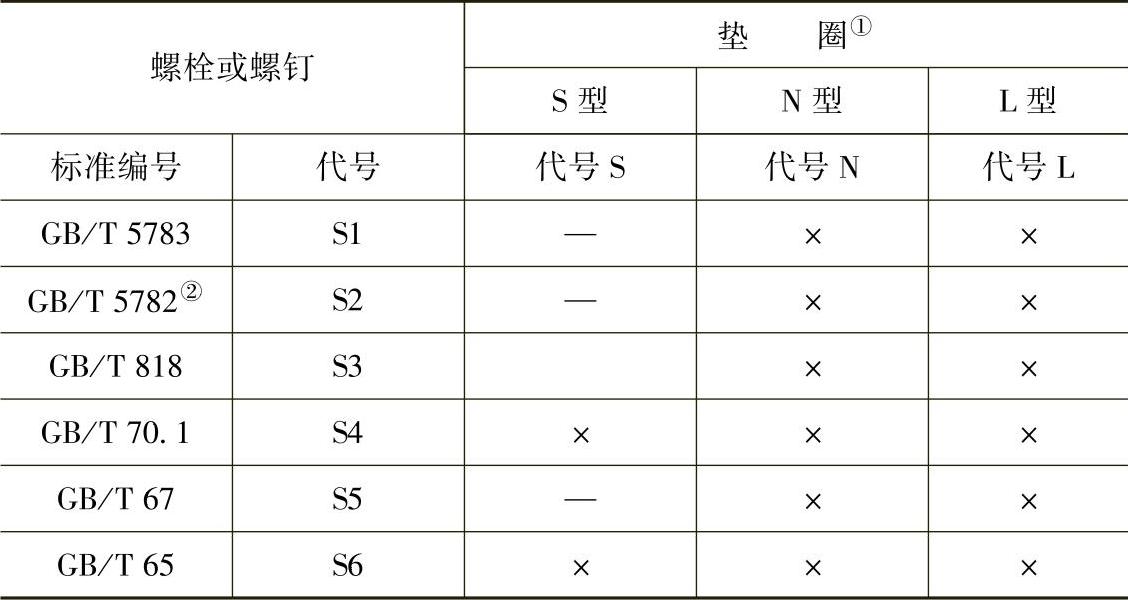

表2.7-30 螺栓或螺钉和垫圈的组合代号
注：图2.7-10d和表2.7-29是经供需双方协议，六角头螺栓头下可采用U型沉割槽。
① 根据GB/T 97.4。“—”表示无此型式；“×”表示可选用的组合件。
② GB/T 5782的螺栓按第3章减小杆径后，与GB/T 5784的螺栓相似。
技术条件和引用标准：
1）组合件中，螺栓或螺钉应符合相应产品标准对成品的材料和机械性能的规定。
2）电镀技术要求按GB/T 5267.1规定。
3）按GB/T 3098.1检查中发生争议时，应去除垫圈进行仲裁检查。
4）组合件中，垫圈的硬度等级应符合以下要求：
—螺栓或螺钉≤8.8级：垫圈硬度等级为200HV（GB/T 97.4）；
—螺栓或螺钉为9.8级和10.9级：垫圈硬度等级为300HV（GB/T 97.4）。
5）螺栓或螺钉和垫圈组合件的验收检查按GB/T 90.1规定。
