12.钢结构用高强度大六角头螺栓
（GB/T 1228—2006）
钢结构用高强度大六角头螺栓如图2.1-49所示，尺寸见表2.1-86～表2.1-88。

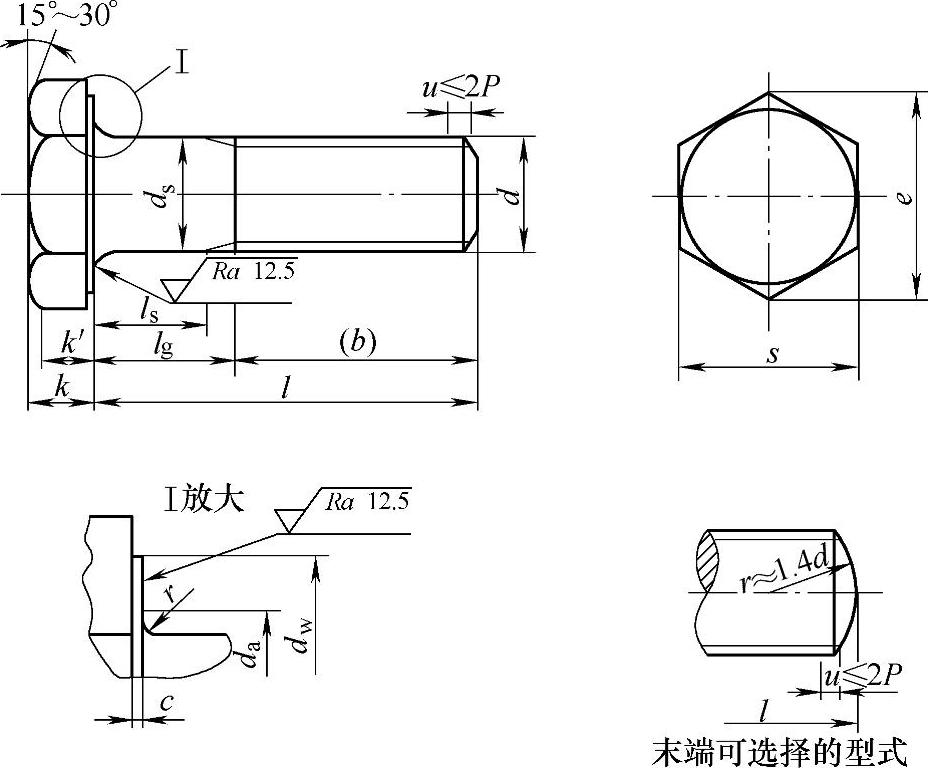

图2.1-49 钢结构用高强度大六角头螺栓
标记示例：
螺纹规格d=M20、公称长度l=100mm、性能等级为10.9S级的钢结构用高强度大六角头螺栓的标记：
螺栓GB/T 1228 M20×100。
螺纹规格d=M20、公称长度l=100mm、性能等级为8.8S级的钢结构用高强度大六角头螺栓的标记：
螺栓GB/T 1228 M20×100—8.8S。

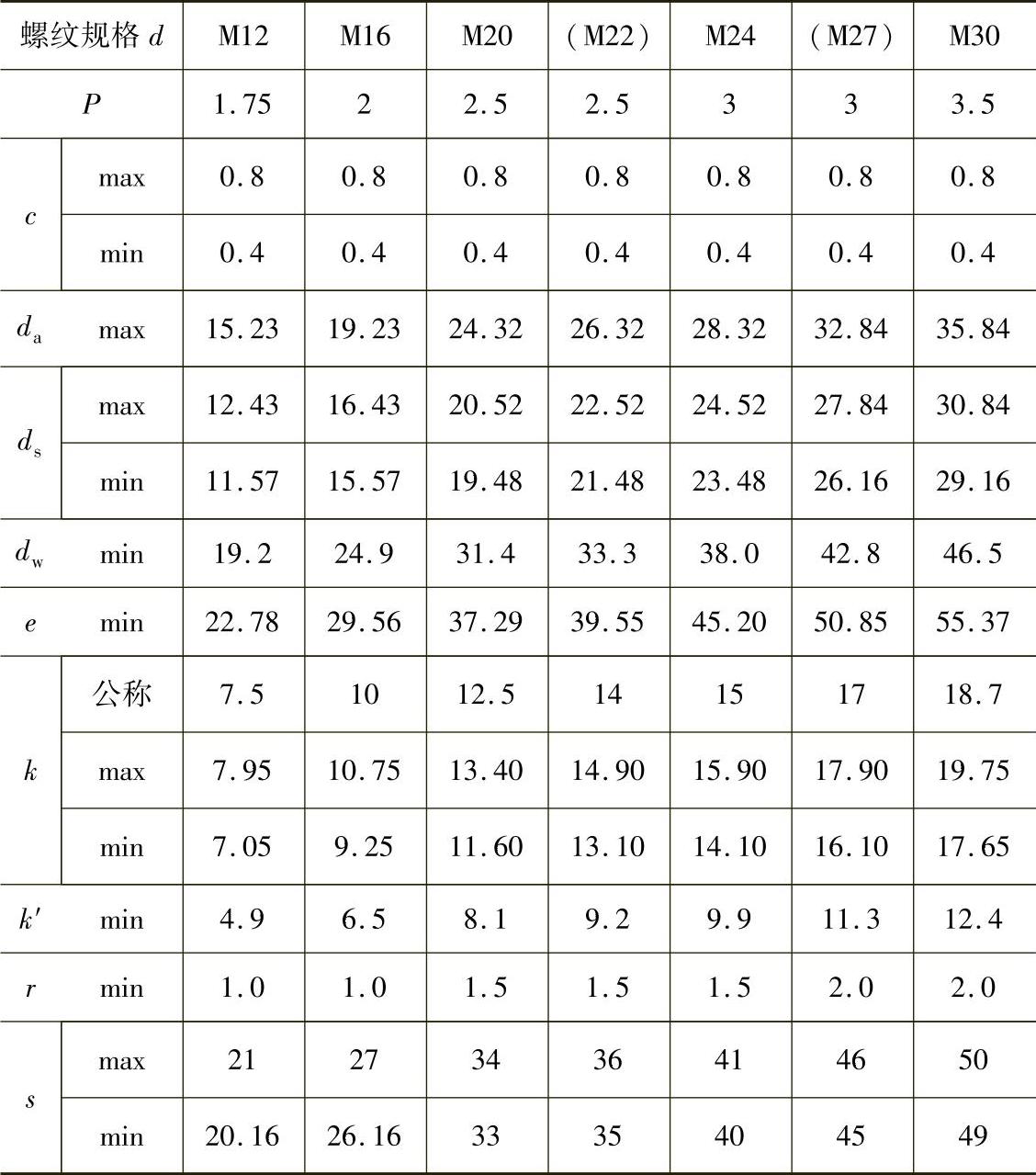

表2.1-86 尺寸 （单位：mm）
注：括号内的规格为第二选择系列。

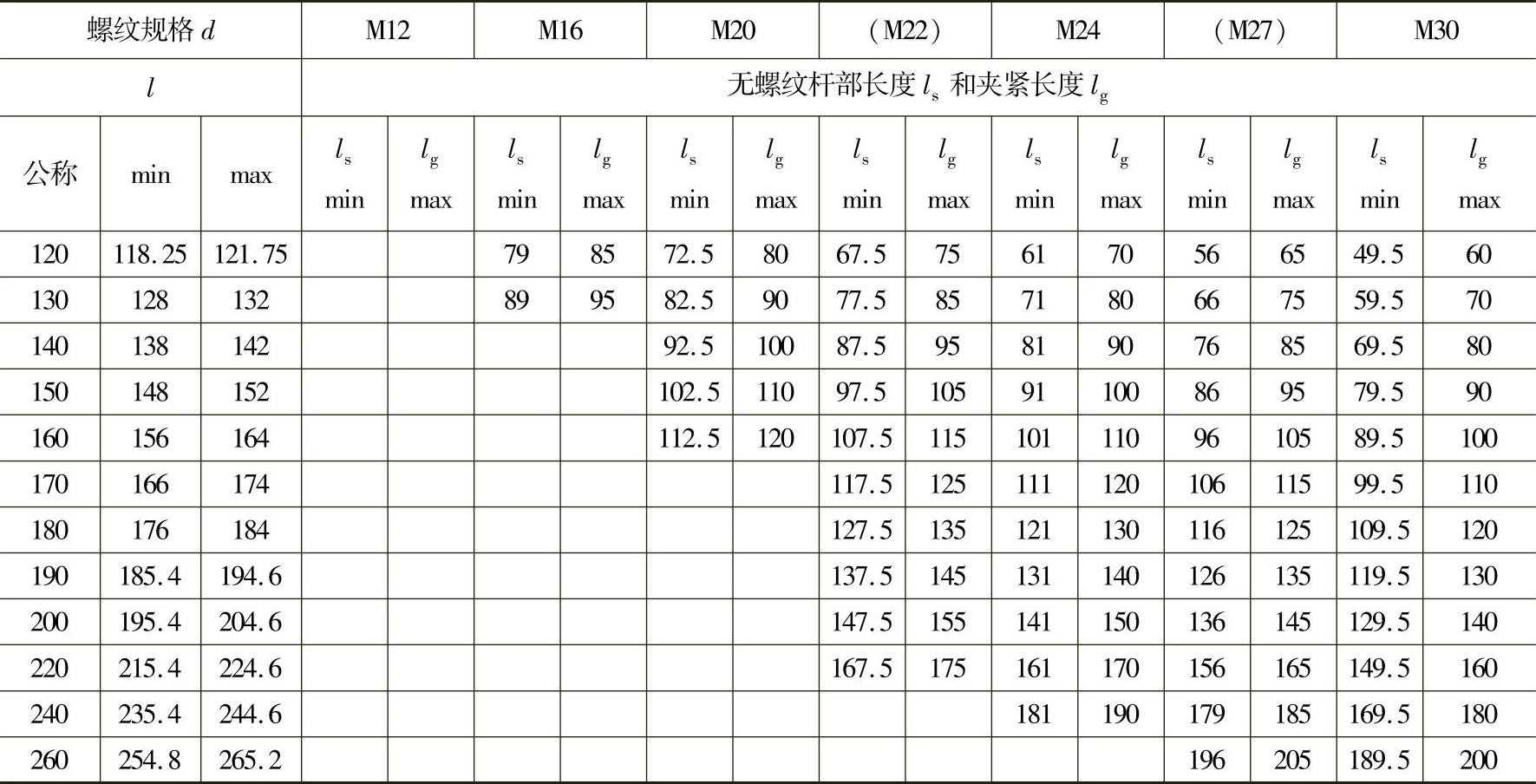

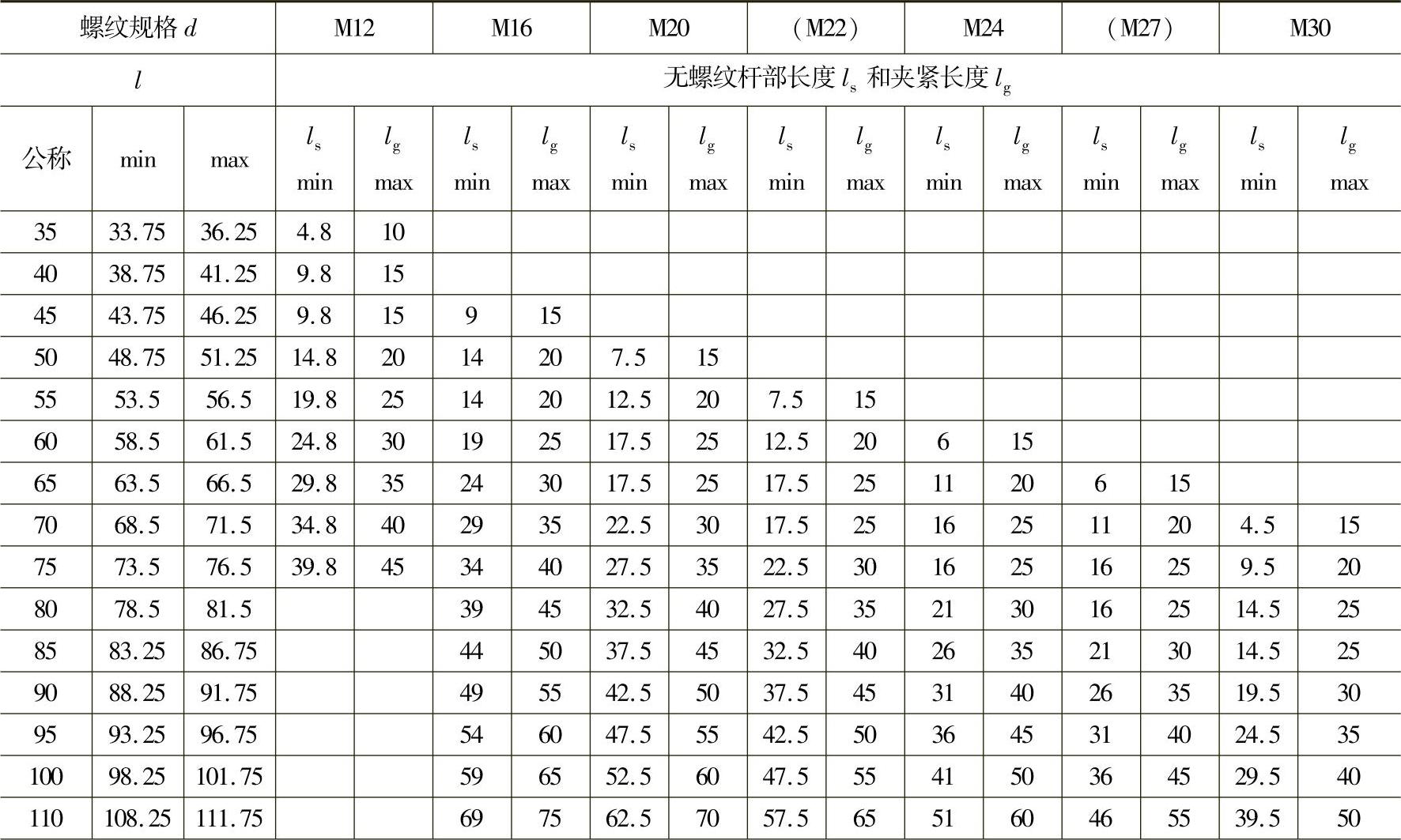

表2.1-87 尺寸 （单位：mm）
（续）
注：1.括号内的规格为第二选择系列。
2.lgmax=l公称-b参考；
lsmin=lgmax-3P。

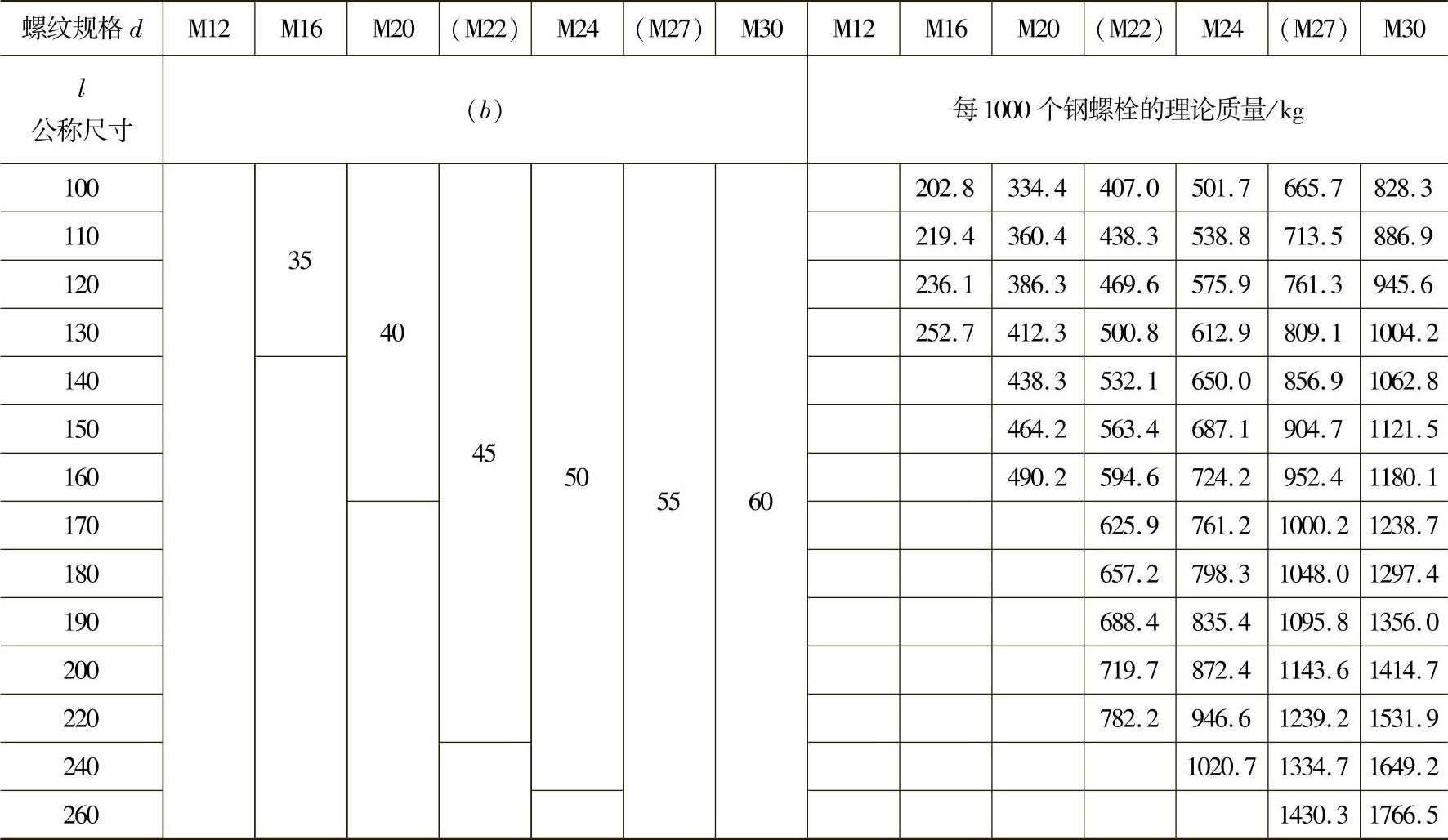

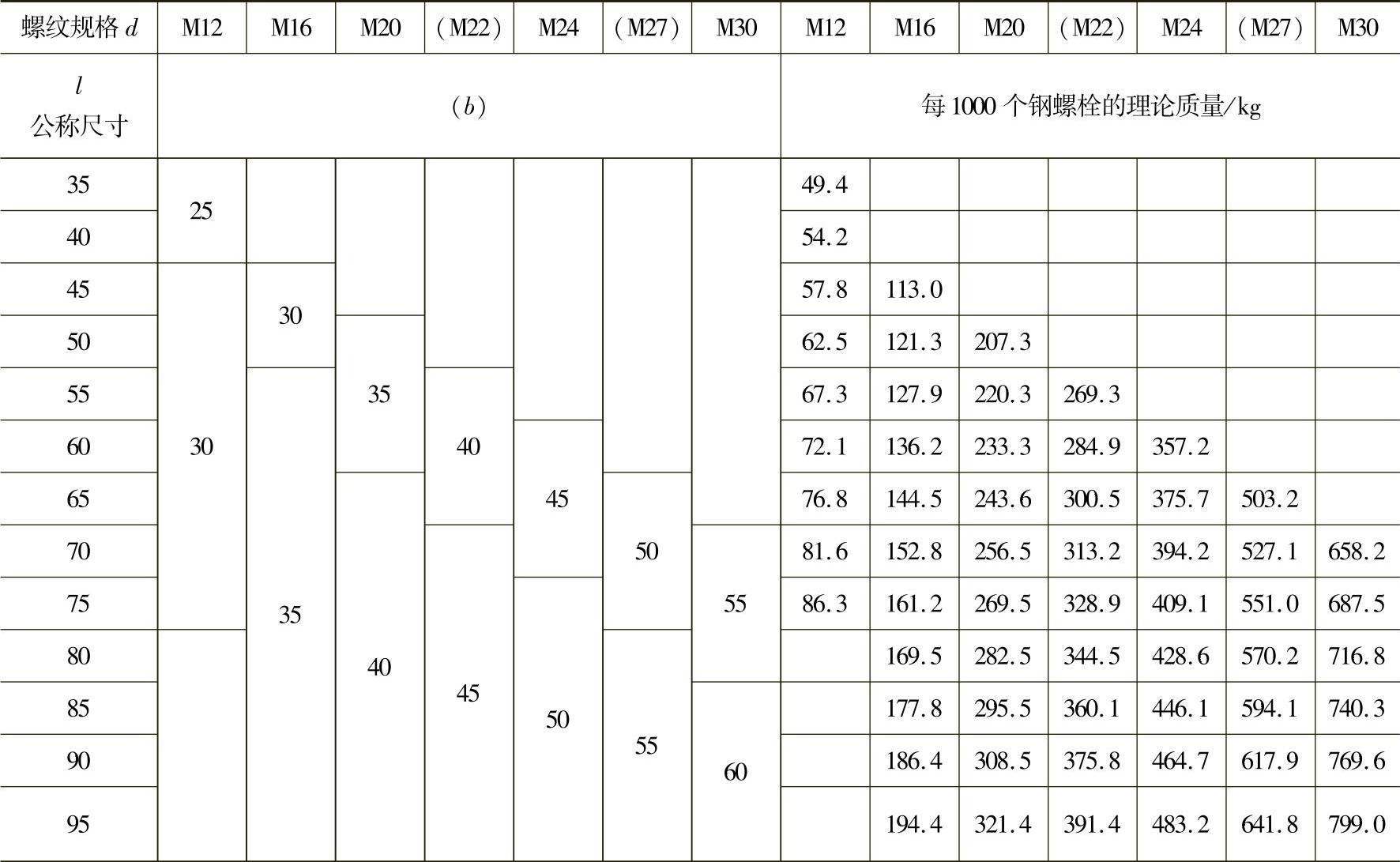

表2.1-88 尺寸 （单位：mm）
（续）
注：括号内的规格为第二选择系列。
