1.2.2  螺纹末端

1.2.2 螺纹末端

GB/T 2—2001规定了紧固件的螺纹末端公称长度以内的末端，应按表1.2-10的规定，公称长度以外的末端，应按表1.2-11的规定。

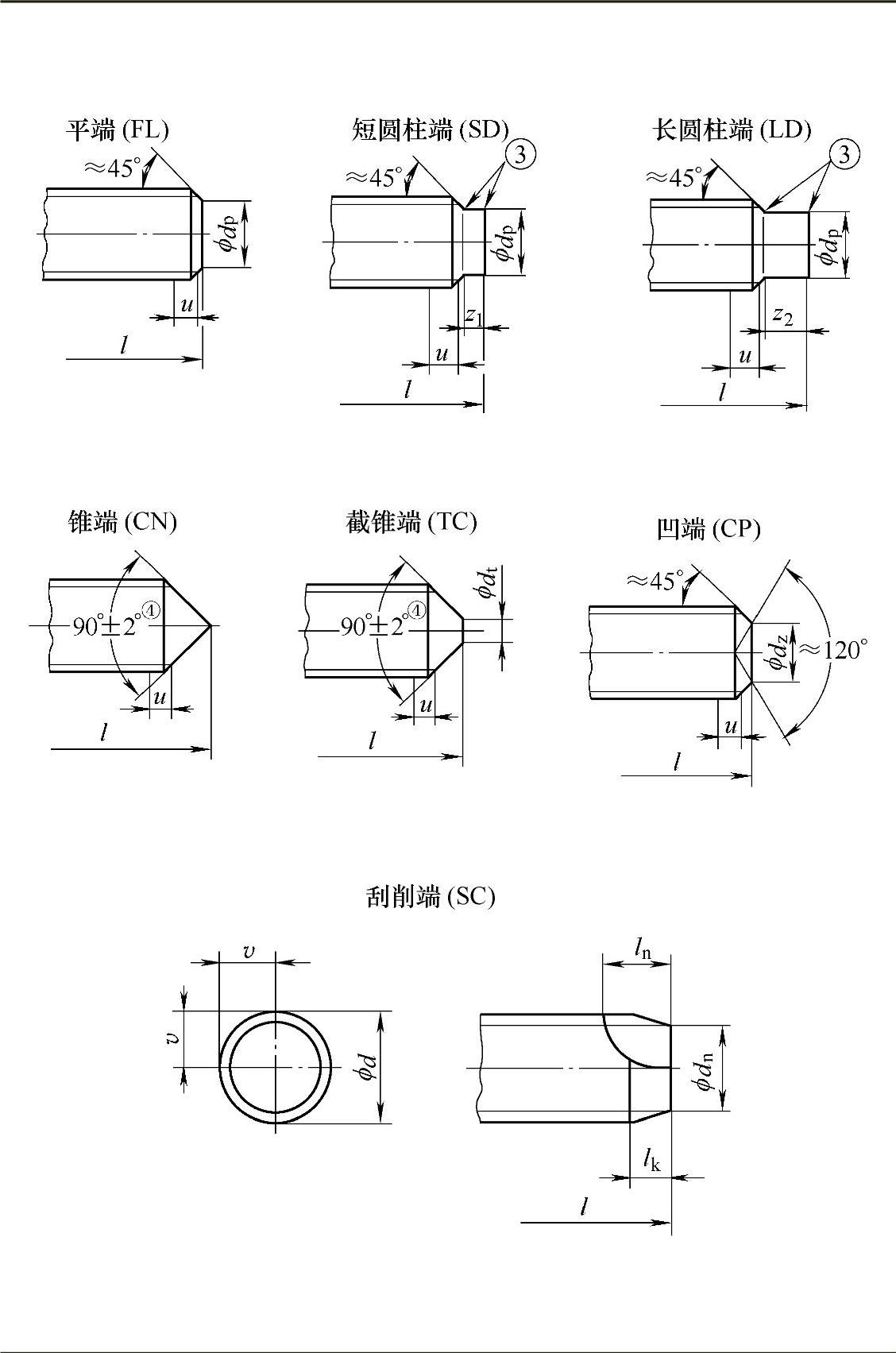

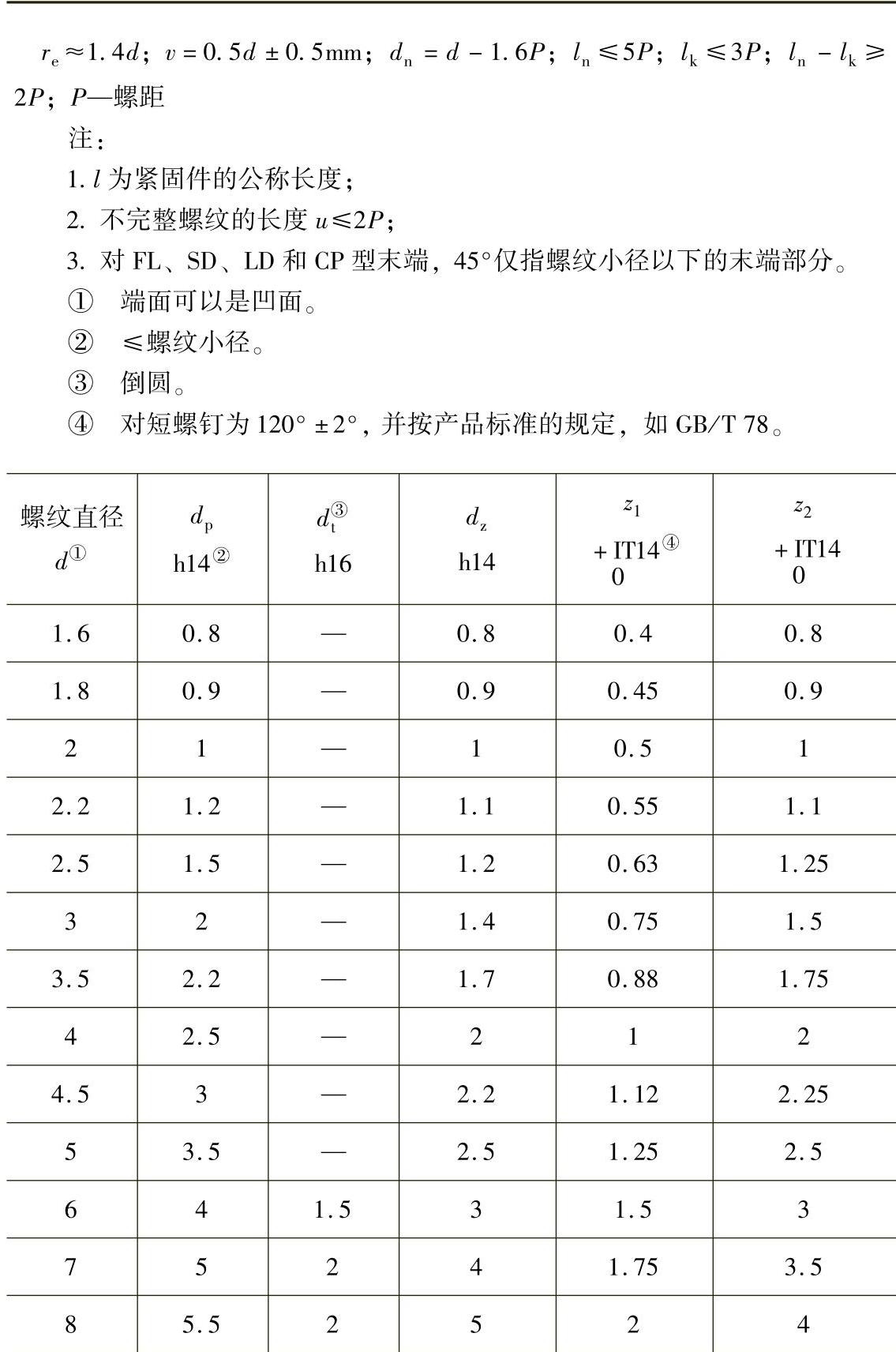

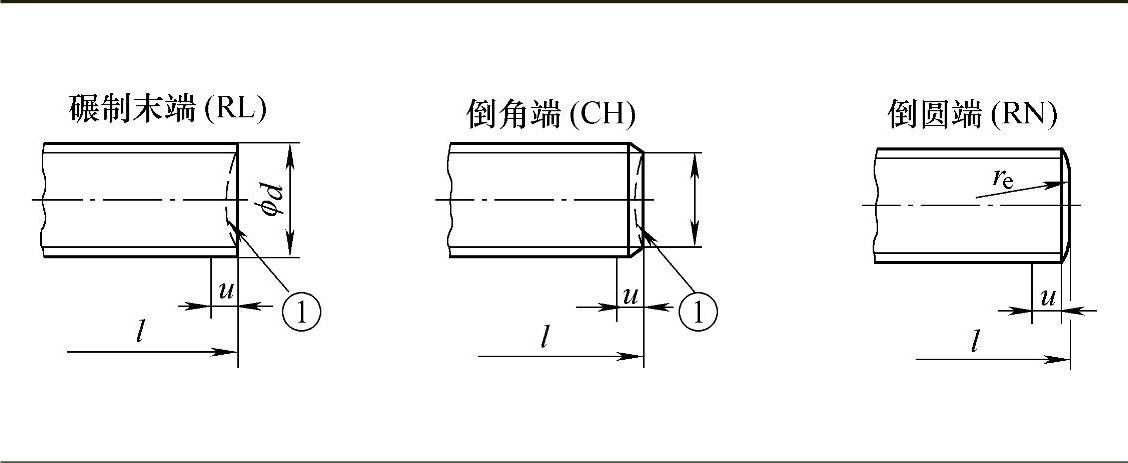

表1.2-10 公称长度以内的螺纹末端 （单位：mm）

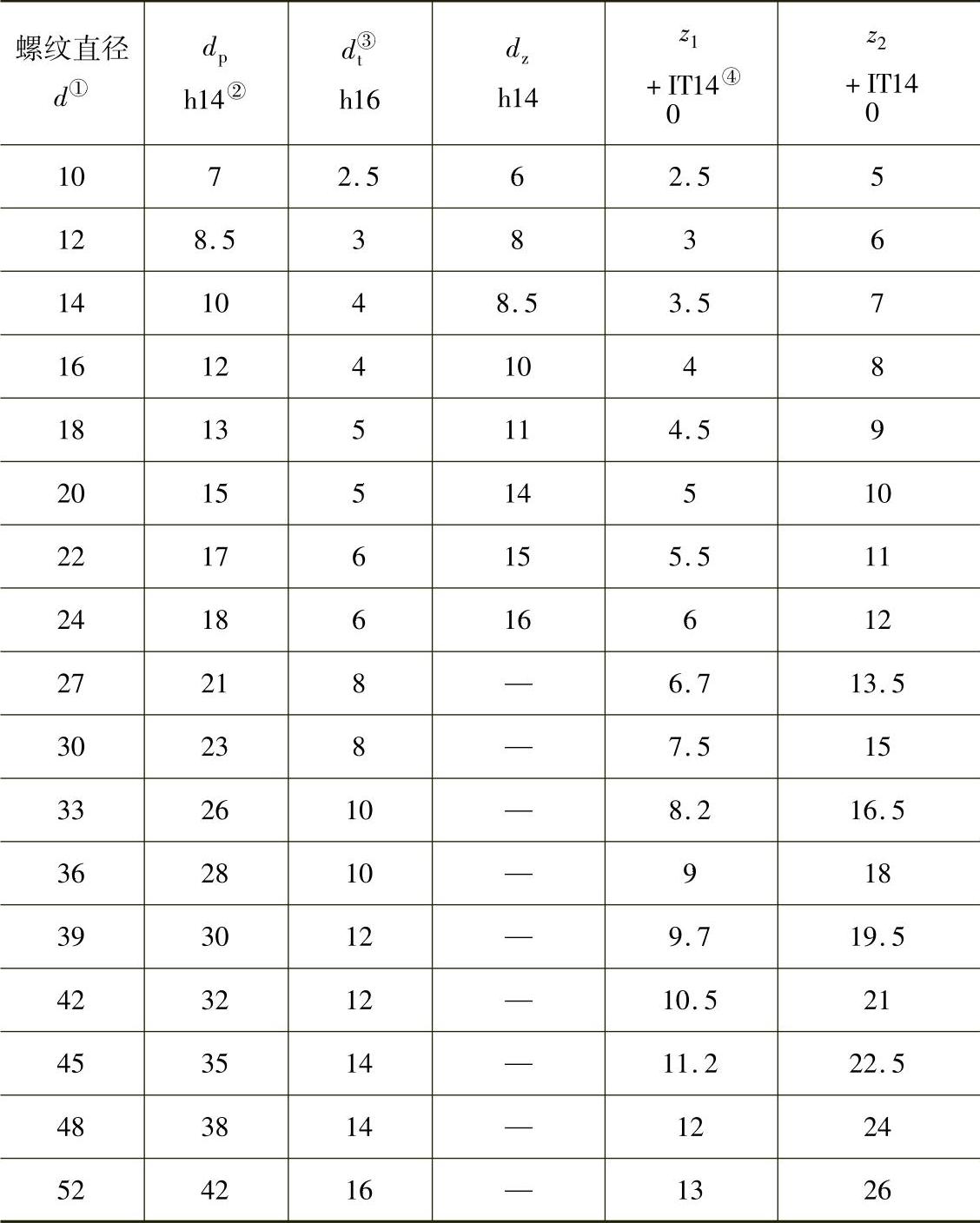

（续）

（续）

（续）

① 对d＜M1.6的规格，末端的尺寸和公差应经协议。

② 公称尺寸≤1mm时，公差按h13。

③ 对d≤M5的规格，截面锥端上没有平面（d₁）部分，其端部可以倒圆。

④ 公称尺寸≤1mm时，公差按^+IT13₀。

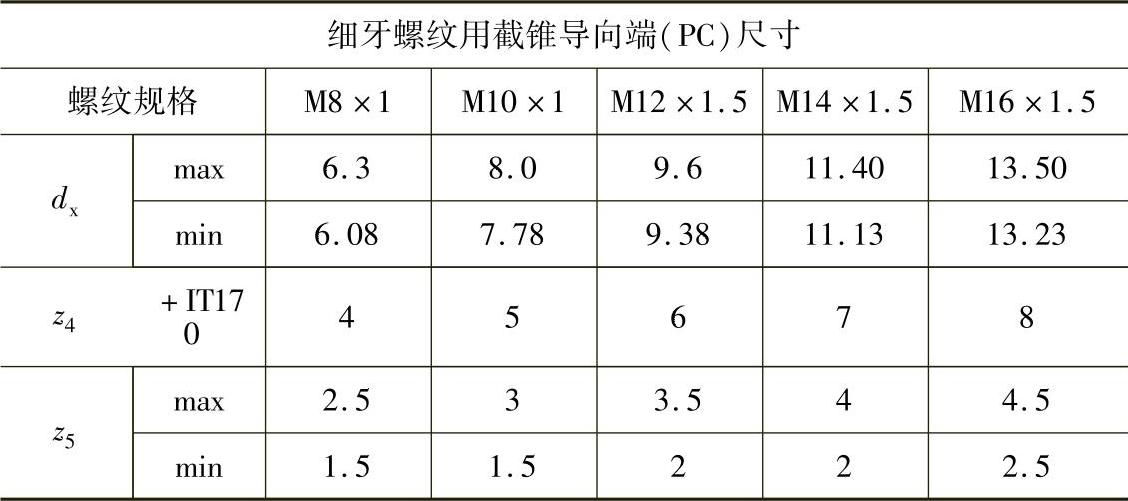

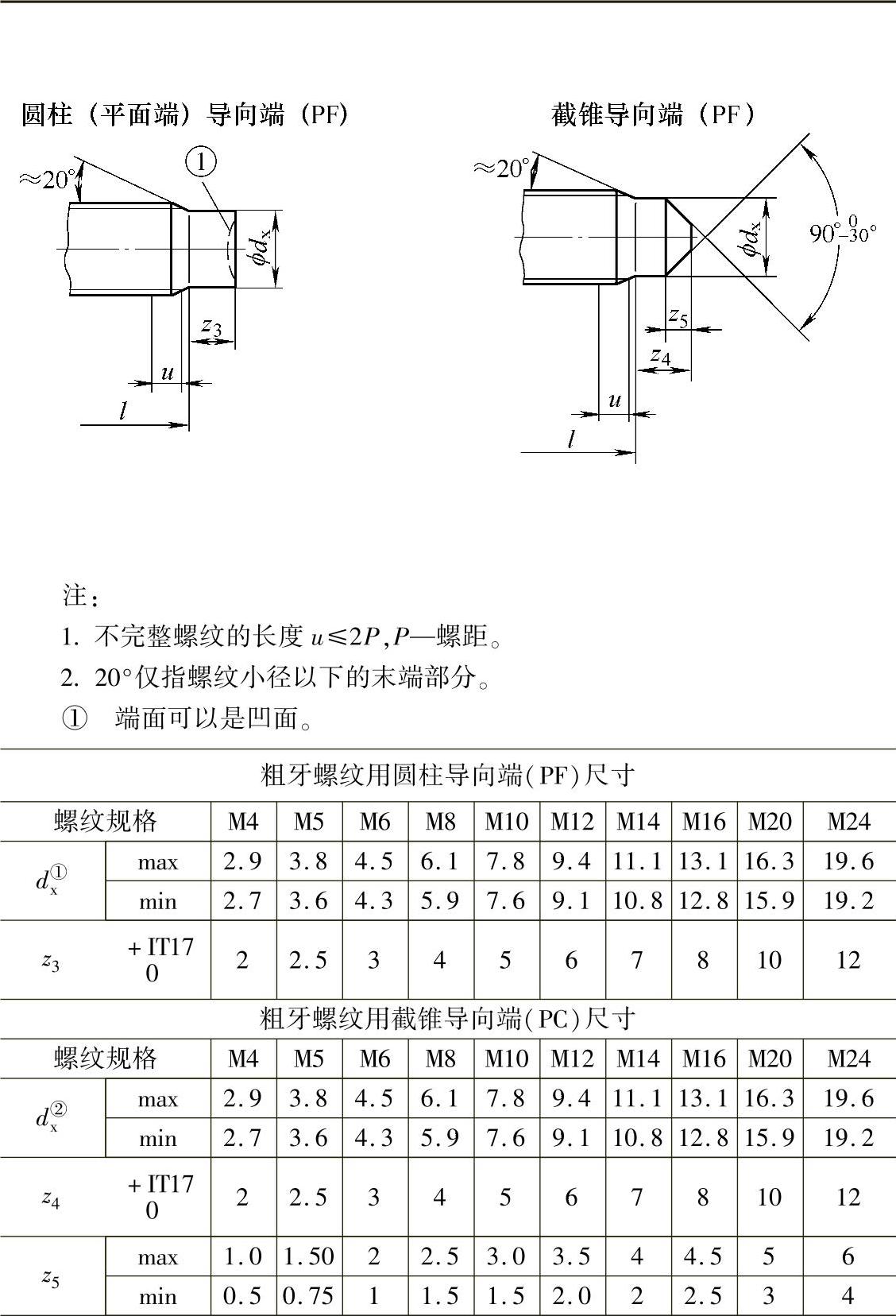

表1.2-11 公称长度以外的末端型式及尺寸 （单位：mm）

（续）

① 在特殊情况下，如有不同要求，其直径尺寸必须单独协议。

② 在特殊情况下，如有不同要求，其直径尺寸必须单独协议。
