1.6.3  紧固件机械性能——螺母扩孔试验

1.6.3 紧固件机械性能——螺母扩孔试验

此方法适用于螺纹公称直径为5～39mm，性能等级符合GB/T 3098.2或GB/T 3098.4，产品等级为A和B级的螺母。

1.原理

去除内螺纹达到螺纹公称直径后，将锥形芯轴框入螺母测量孔径扩张的百分比。

2.试验芯轴

图1.6-6所示的试验芯轴分别用于扩张量为6%或4%的测量，其最低硬度为45HRC，锥度部分应磨光（表面粗糙度Ra=2.5μm）。

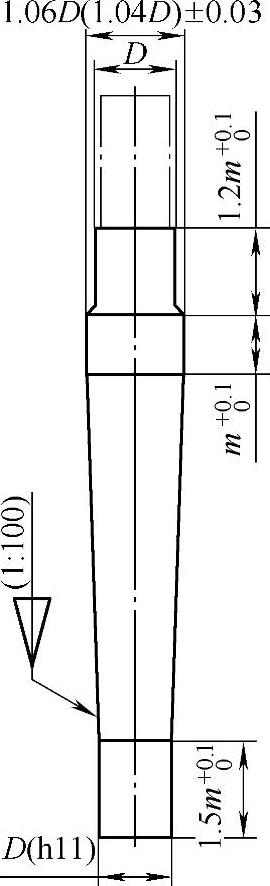

图1.6-6 分别用于扩张量6%（1.06D）或4%（1.04D）的试验芯轴

D—螺母螺纹公称直径，对加大攻丝尺寸螺母的试验，直径D应按内螺纹大径增大 m—螺母公称高度

3.螺母试件

去除螺母螺纹使其等于螺纹公称直径（公差H12）。该螺母应能承受扩孔试验。

4.程序

试验前，对芯轴涂以二硫化钼（MoS₂）润滑剂。

如图1.6-7所示将芯轴插入螺母试件。缓慢、连续、同轴地施加载荷，直至芯轴的圆柱部分通过螺母孔芯轴的上端应当紧固。对仲裁试验，芯轴插入的速度应25mm/min。

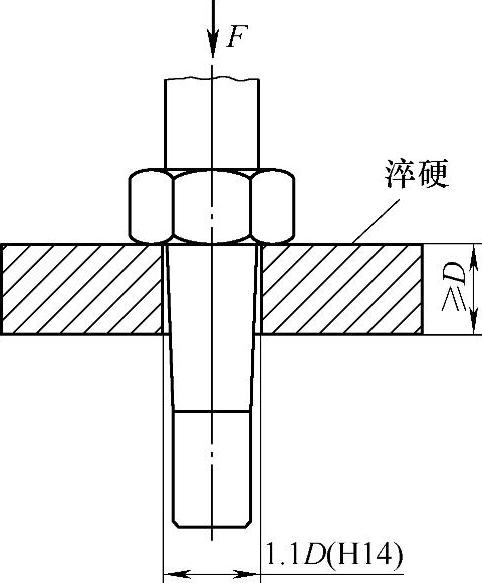

图1.6-7 试验装置

F—载荷 D—螺母螺纹公称直径

5.判定

螺母的总扩张量为：

性能等级4～12级螺母：60%。

性能等级04和05级螺母：4%。

在达到规定的最小扩张量数值之前，螺母壁完全断裂，对于螺母判为不合格有争议时，切开裂纹相对的一边，如果螺母分为两半，则判定该螺母不合格。

6.特殊情况——有效力矩型螺母

符合GB/T 3098.9的有效力矩型螺母，其最小扩张量应为六角螺母数值的20环以下。
