平垫圈用于螺钉和垫圈组合件

7.平垫圈用于螺钉和垫圈组合件

（GB/T 97.4—2002）

平垫圈用于螺钉和垫圈组合件如图2.7-7所示，尺寸见表2.7-18～表2.7-20，技术和引用标准见表2.7-21。

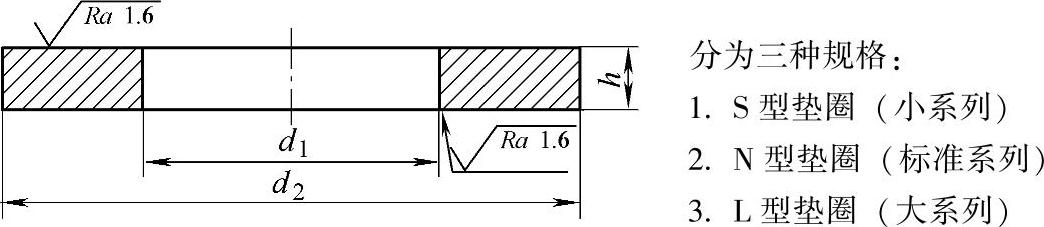

图2.7-7 平垫圈用于螺钉和垫圈组合体

标记示例：

N型（标准系列）、公称规格8mm、由钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级、螺钉和垫圈组合件用平垫圈的标记：

垫圈GB/T 97.4 8。

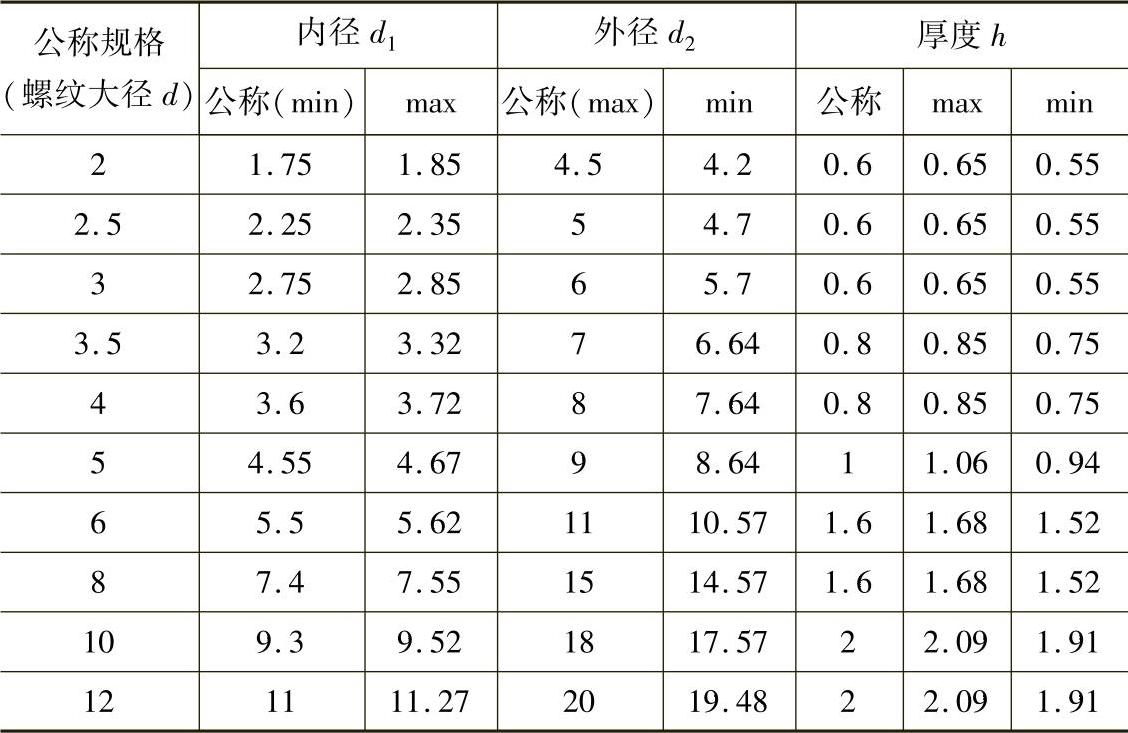

表2.7-18 S型垫圈（小系列）尺寸 （单位：mm）

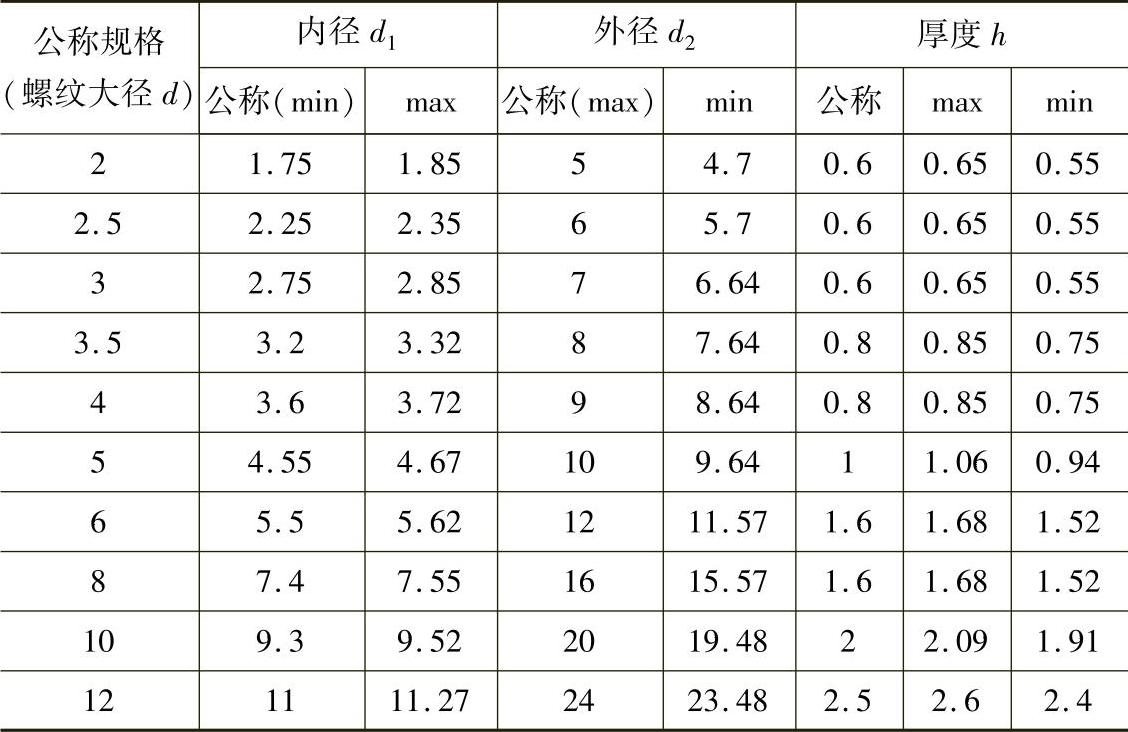

表2.7-19 N型垫圈（标准系列）尺寸 （单位：mm）

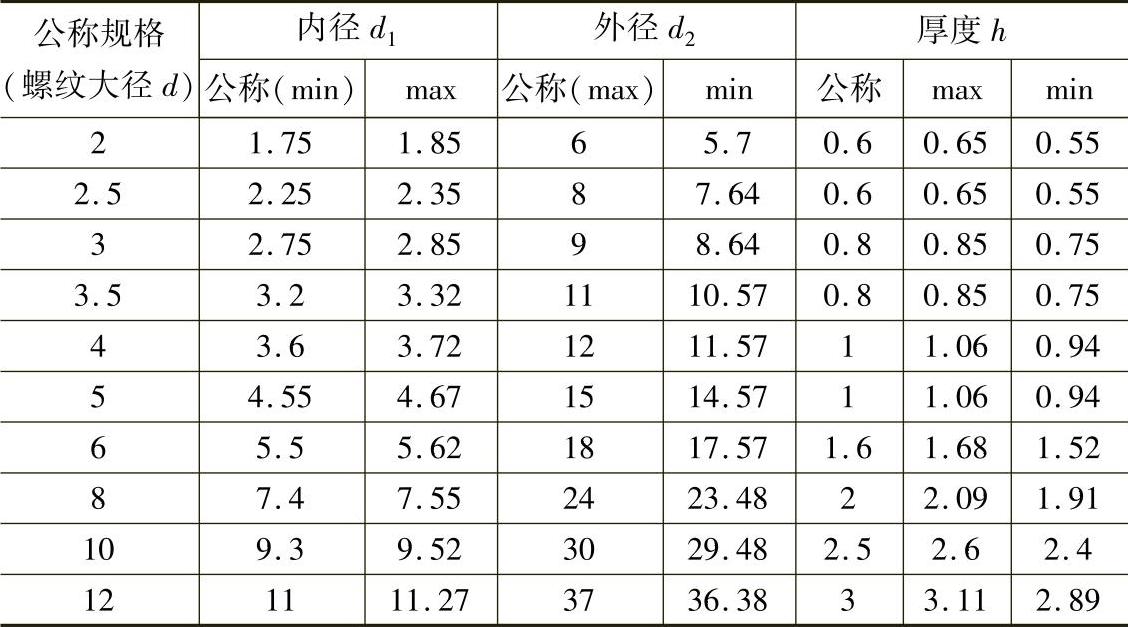

表2.7-20 L型垫圈（大系列）尺寸 （单位：mm）

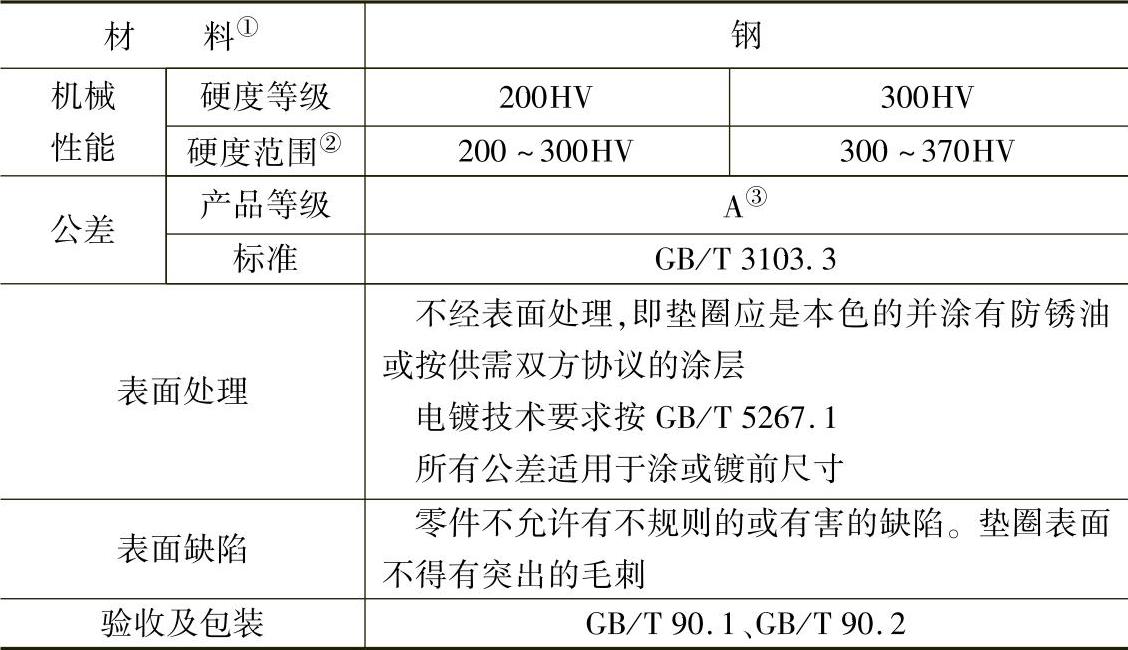

表2.7-21 技术条件和引用标准

① 其他金属材料需经供需双方协议。

② 硬度试验按GB/T 4340.1规定。

试验力：HV2用于公称厚度h≤0.6mm；HV10用于公称厚度0.6mm＜h≤1.2mm；HV30用于公称厚度h＞1.2mm。

③ A级不适用于内径d₁和厚度h的公差。
