1.2.19  紧固件术语

1.2.19 紧固件术语

紧固件的术语包括与头部(见表1.2-33),杆部(见表1.2-34)、外螺纹末端相关(见表1.2-35)及扳拧相关(见表1.2-36)的术语可参阅GB/T 3099.1—2008。

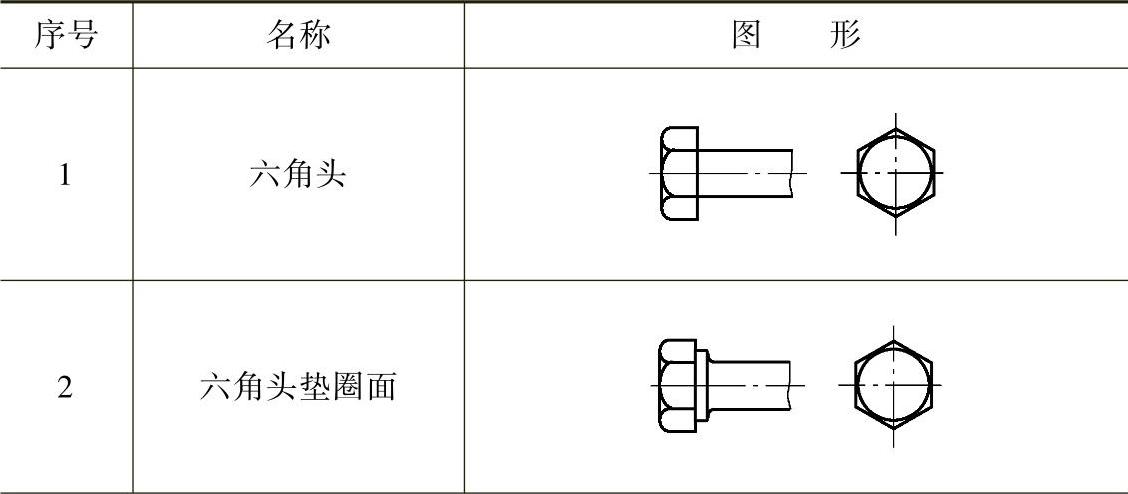

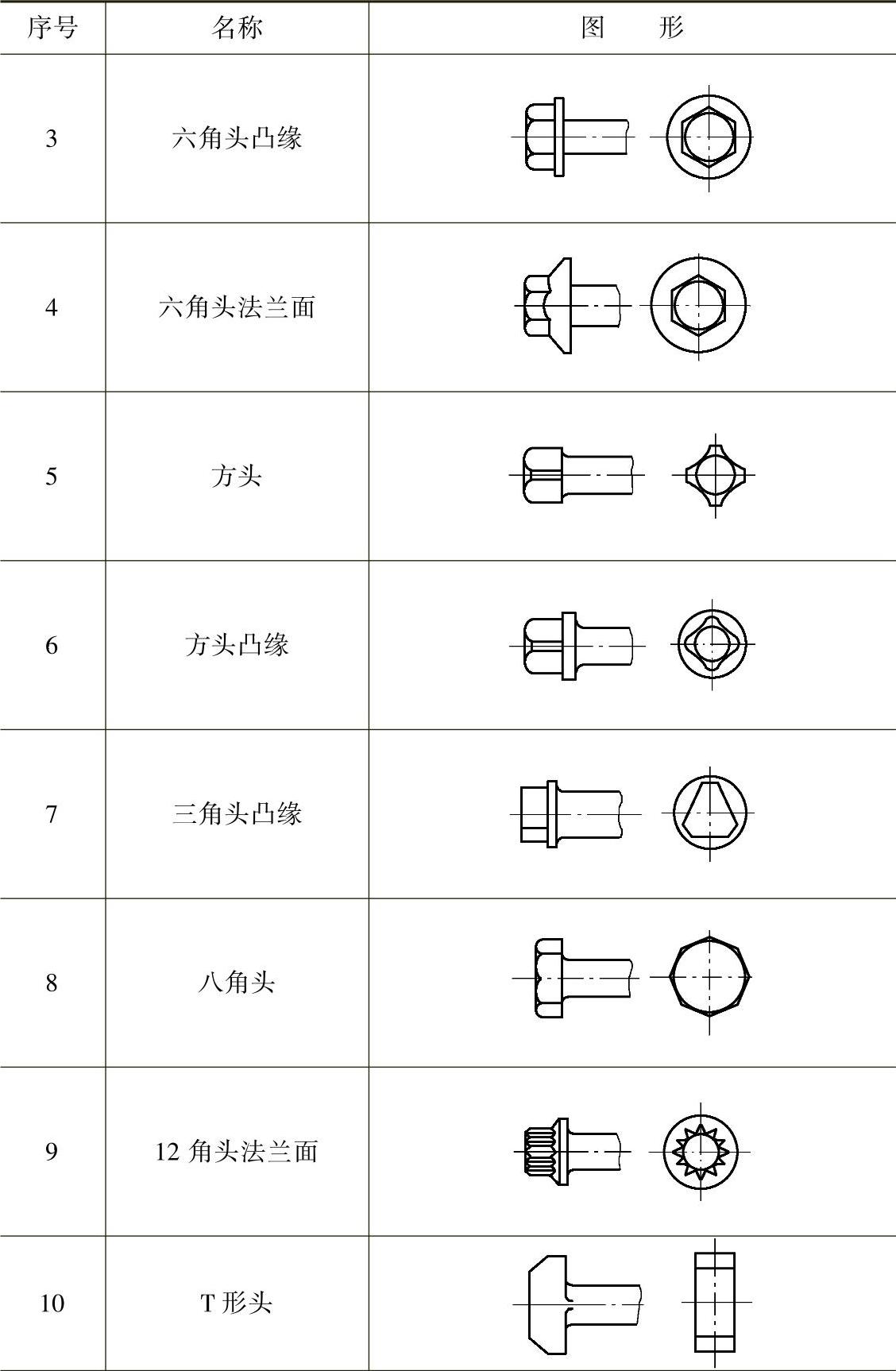

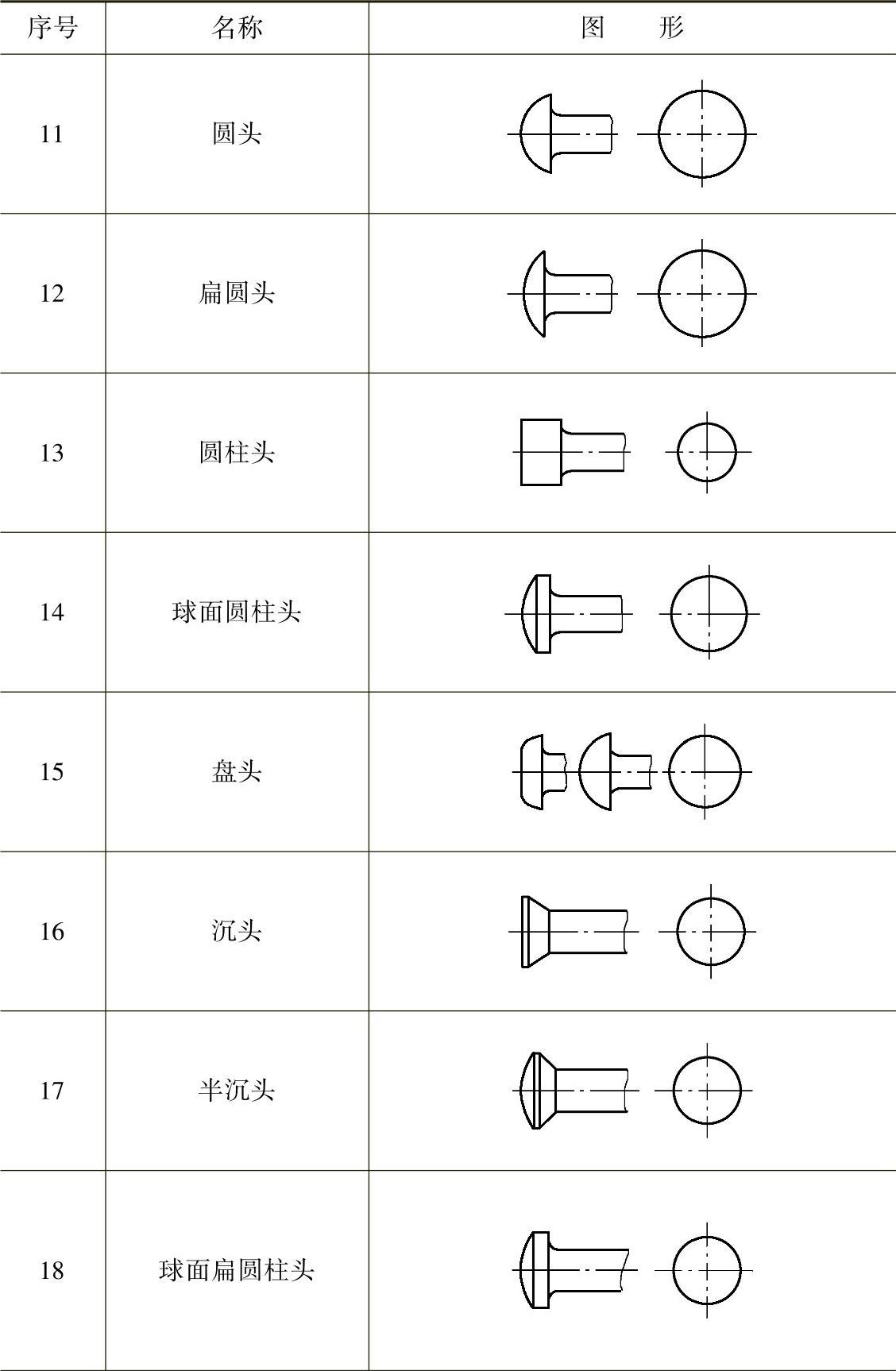

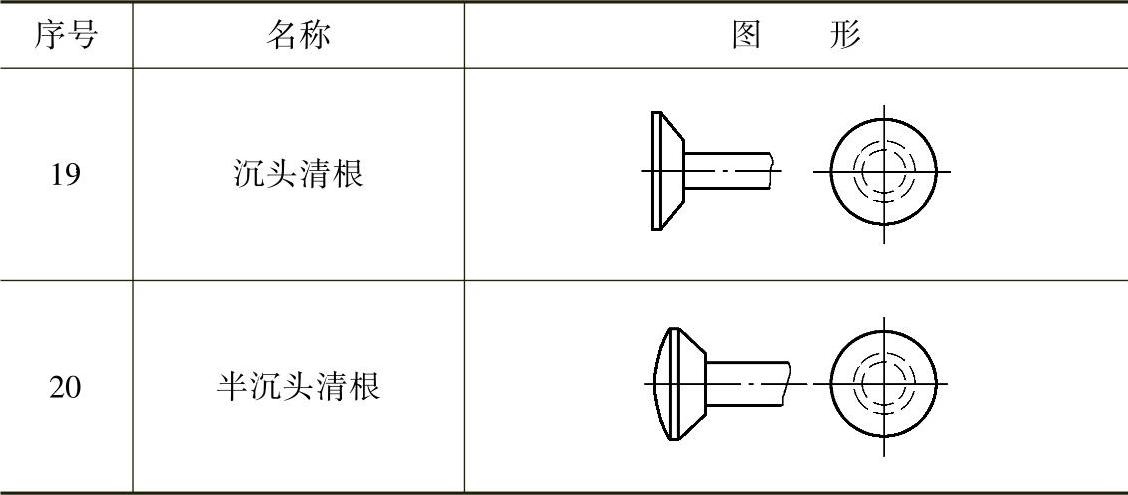

表1.2-33 与头部相关的术语


(续)


(续)


(续)

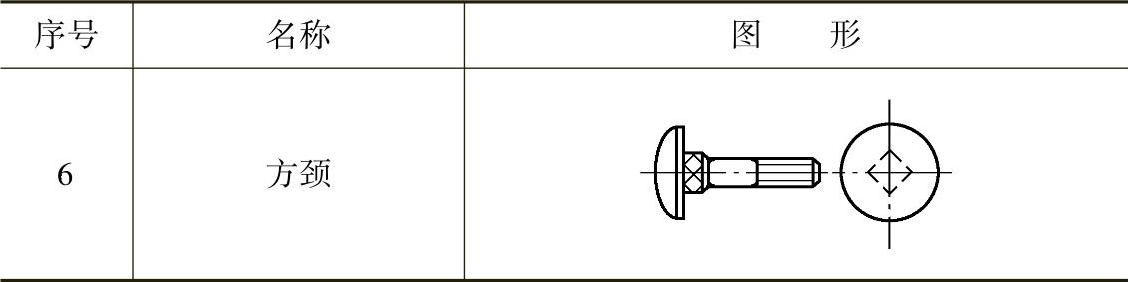

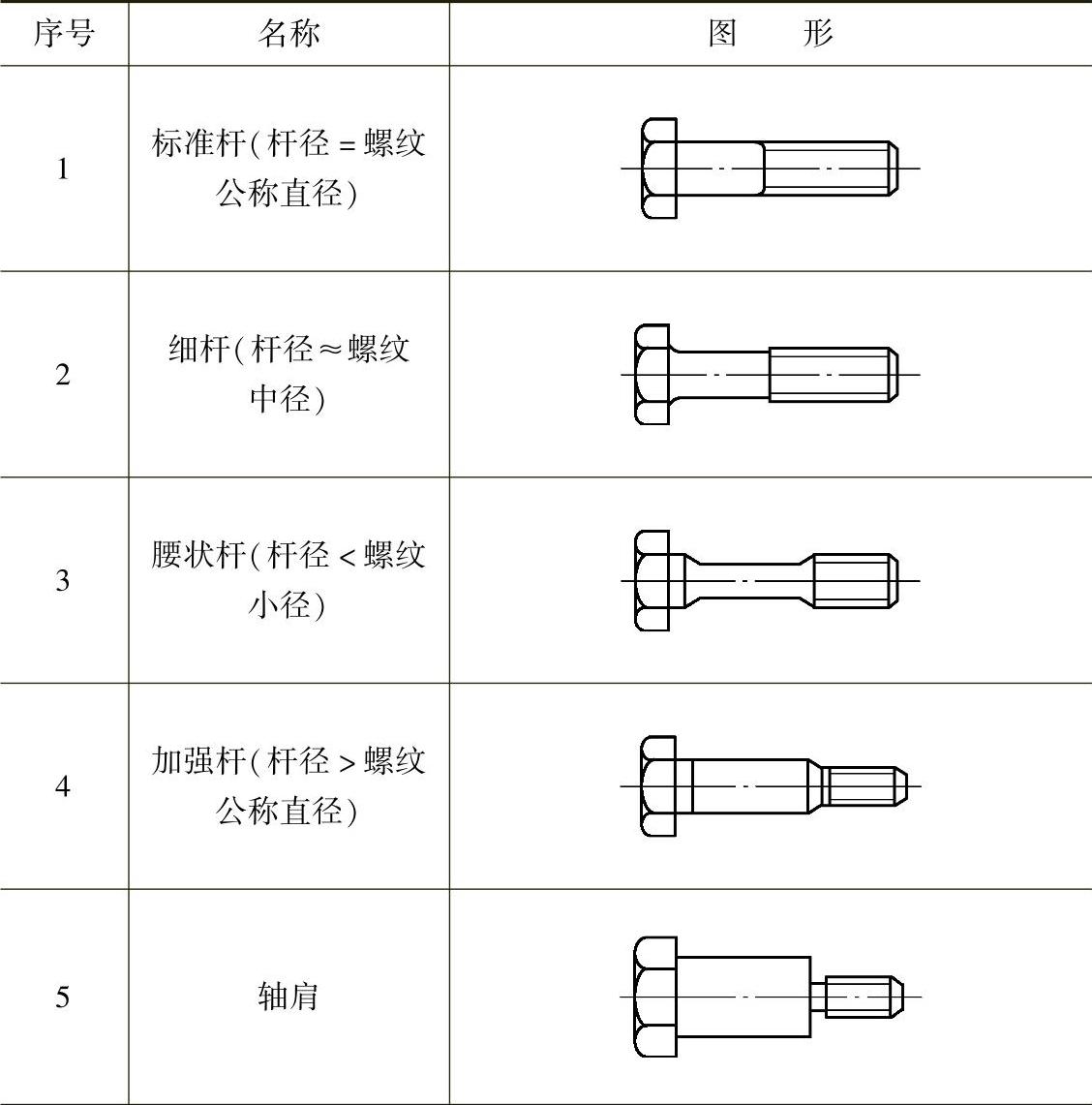

表1.2-34 与杆部相关的术语


(续)

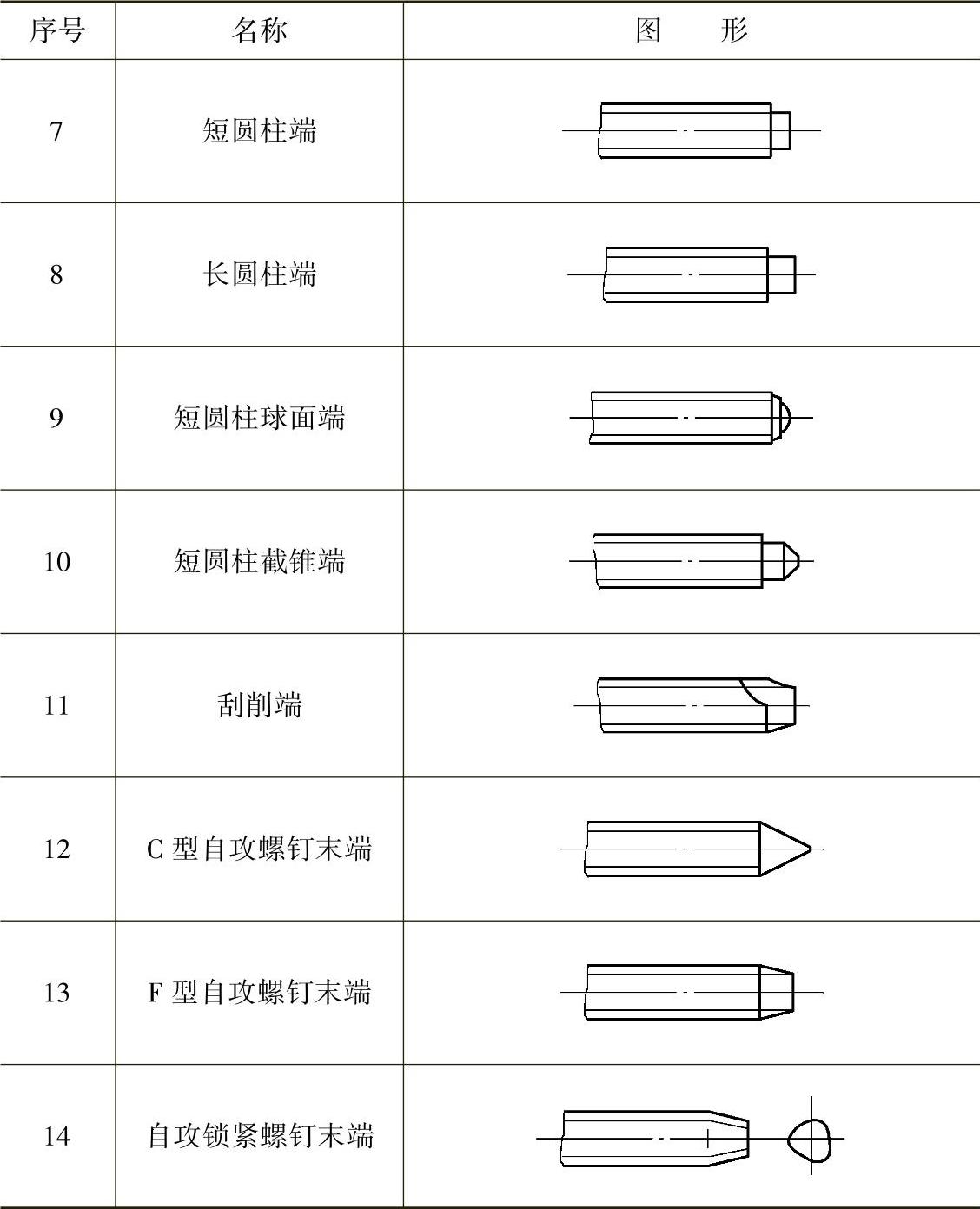

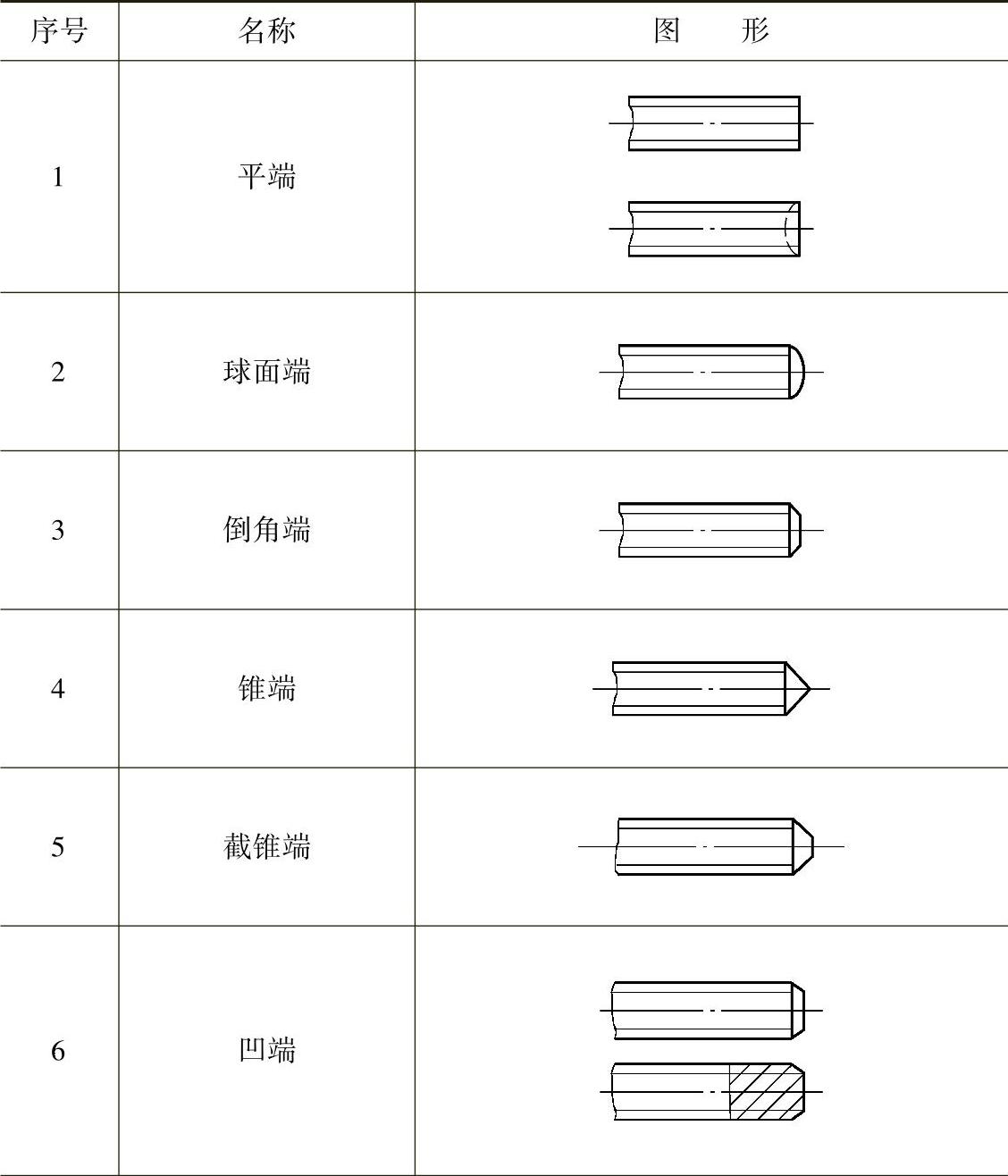

表1.2-35 与螺栓、螺钉等外螺纹零件末端相关的术语


(续)

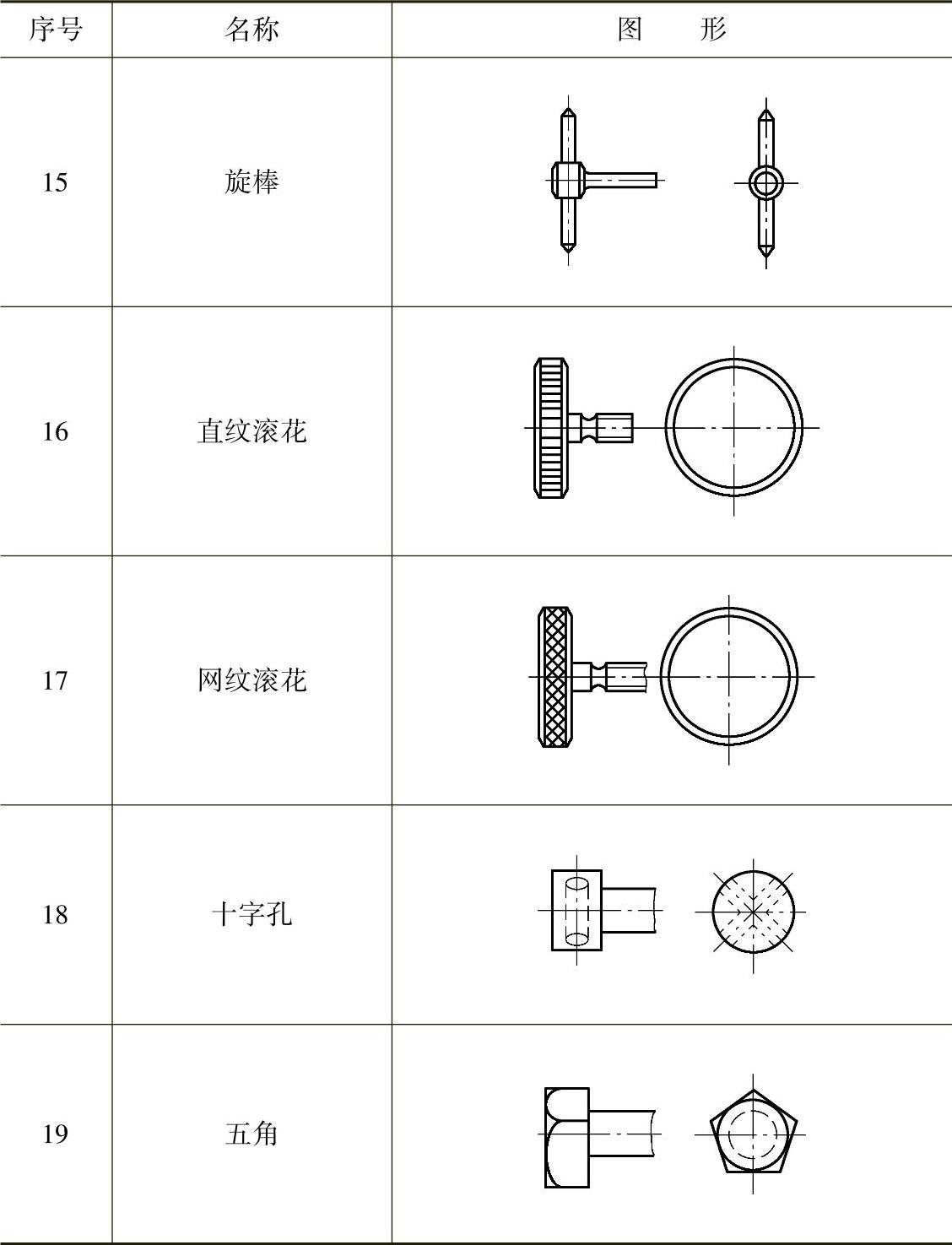

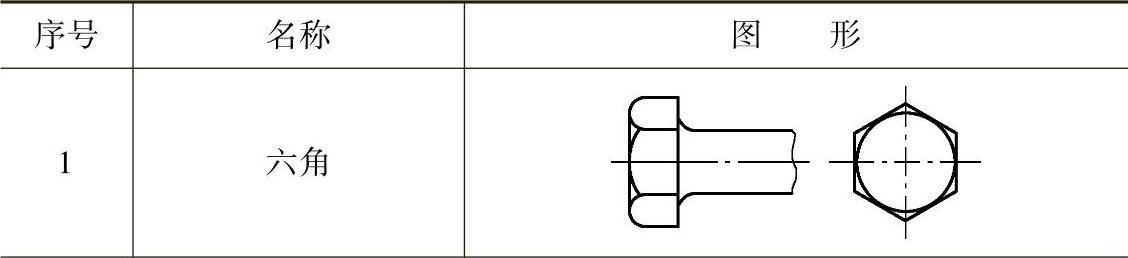

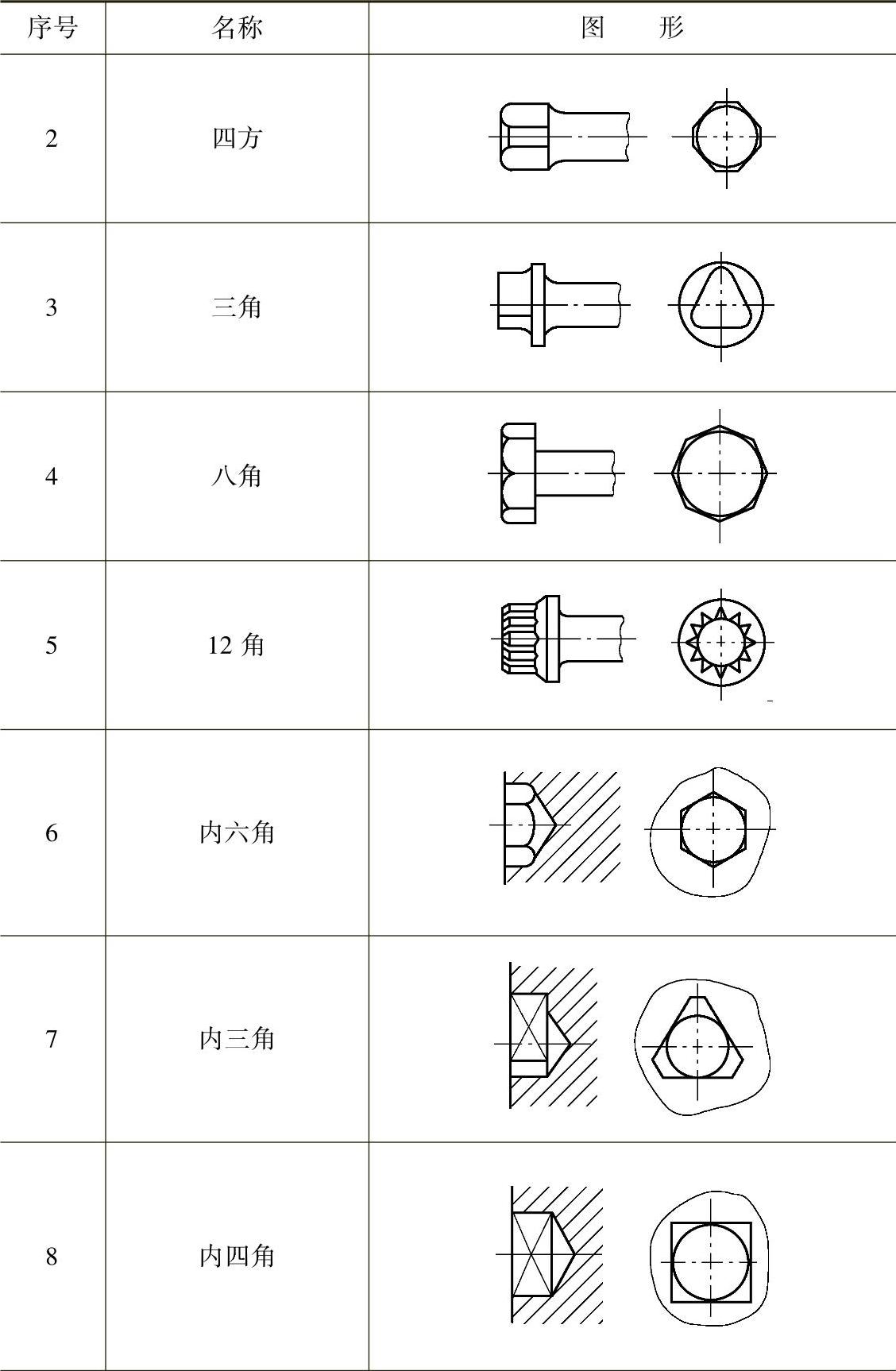

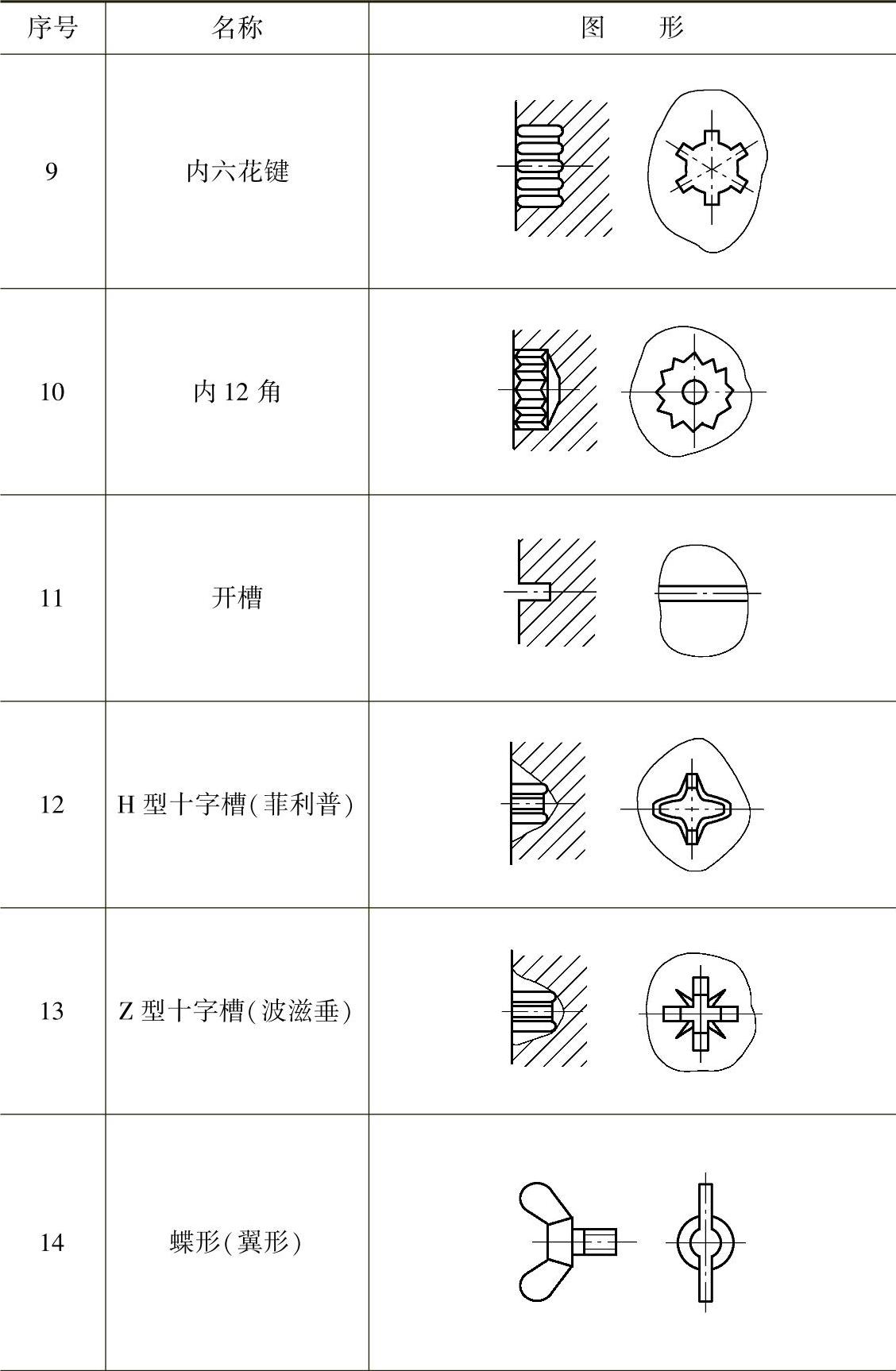

表1.2-36 与扳拧相关的术语


(续)


(续)


(续)
