内六角花形圆柱头螺钉
2025年10月13日
6.内六角花形圆柱头螺钉
（GB/T 2671.2—2004）
内六角花形圆柱头螺钉如图2.4-3所示，尺寸见表2.4-7，技术条件和引用标准见表2.4-8。
标记示例：
标记方法按GB/T 1237规定。
标记示例：螺纹规格d=M5、公称长度l=20mm、性能等级为8.8级、表面氧化的A级内六角花形圆柱头螺钉的标记：螺钉GB/T 2671.2 M5×20。

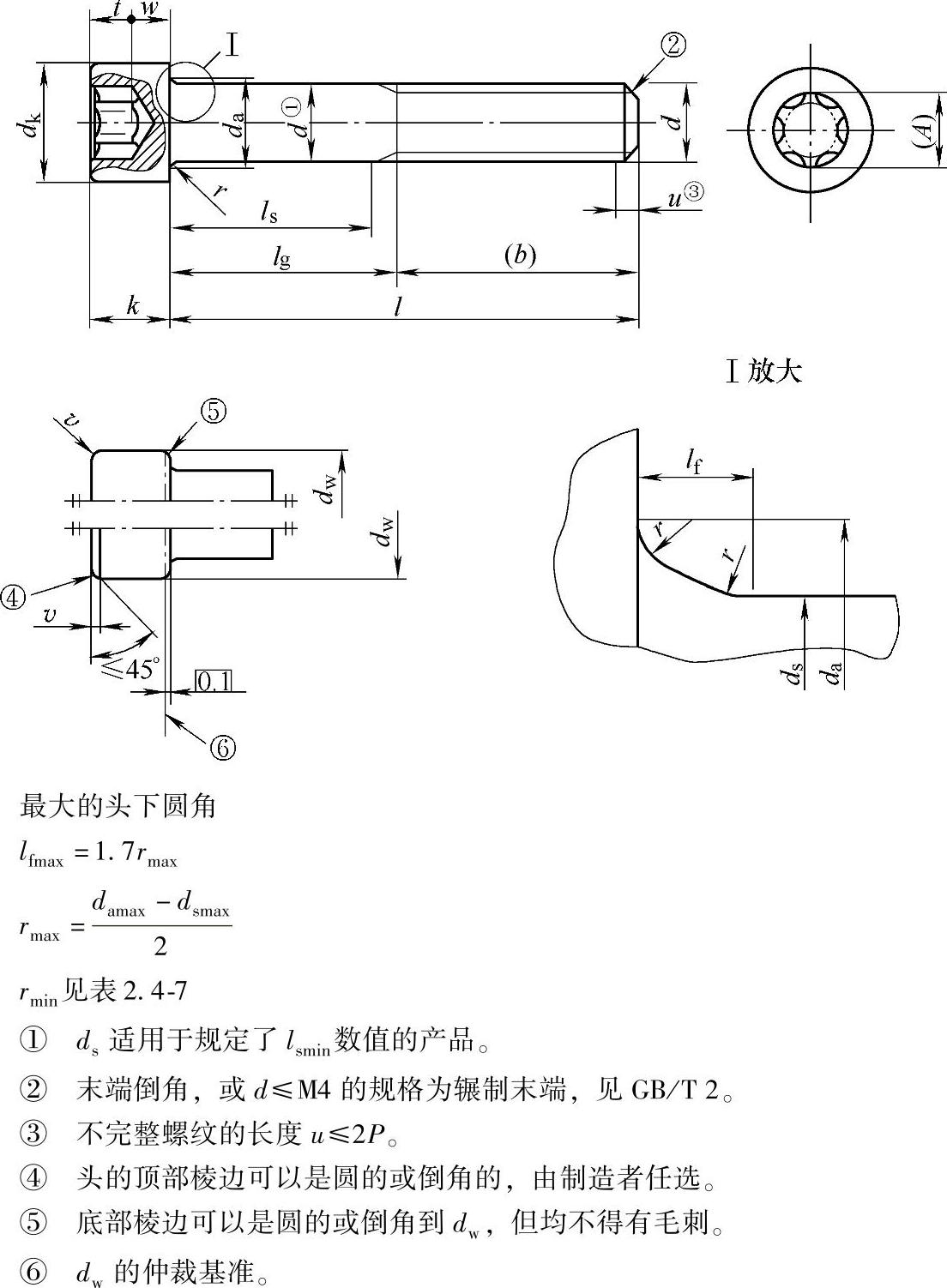

图2.4-3 内六角花形圆柱头螺钉

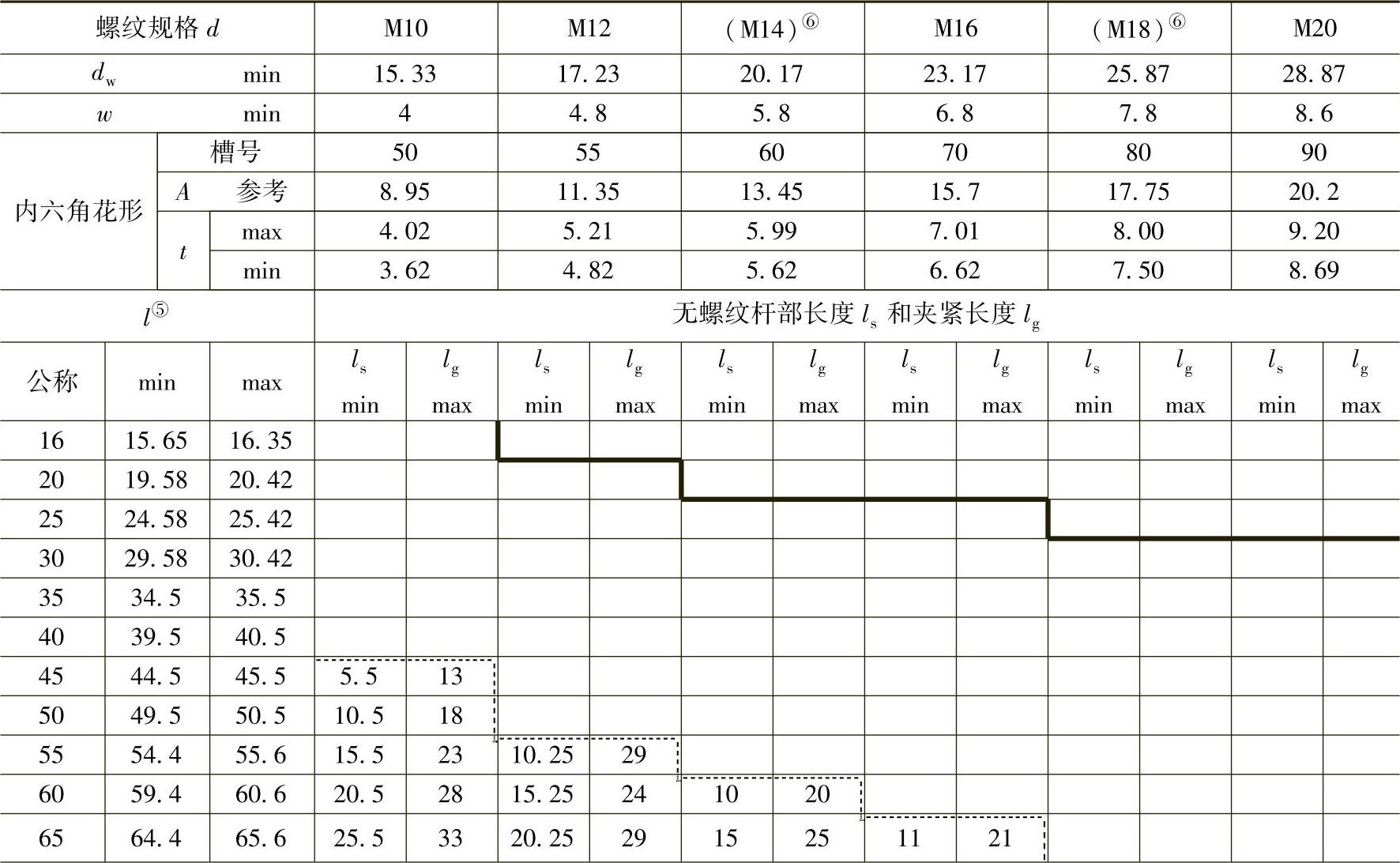

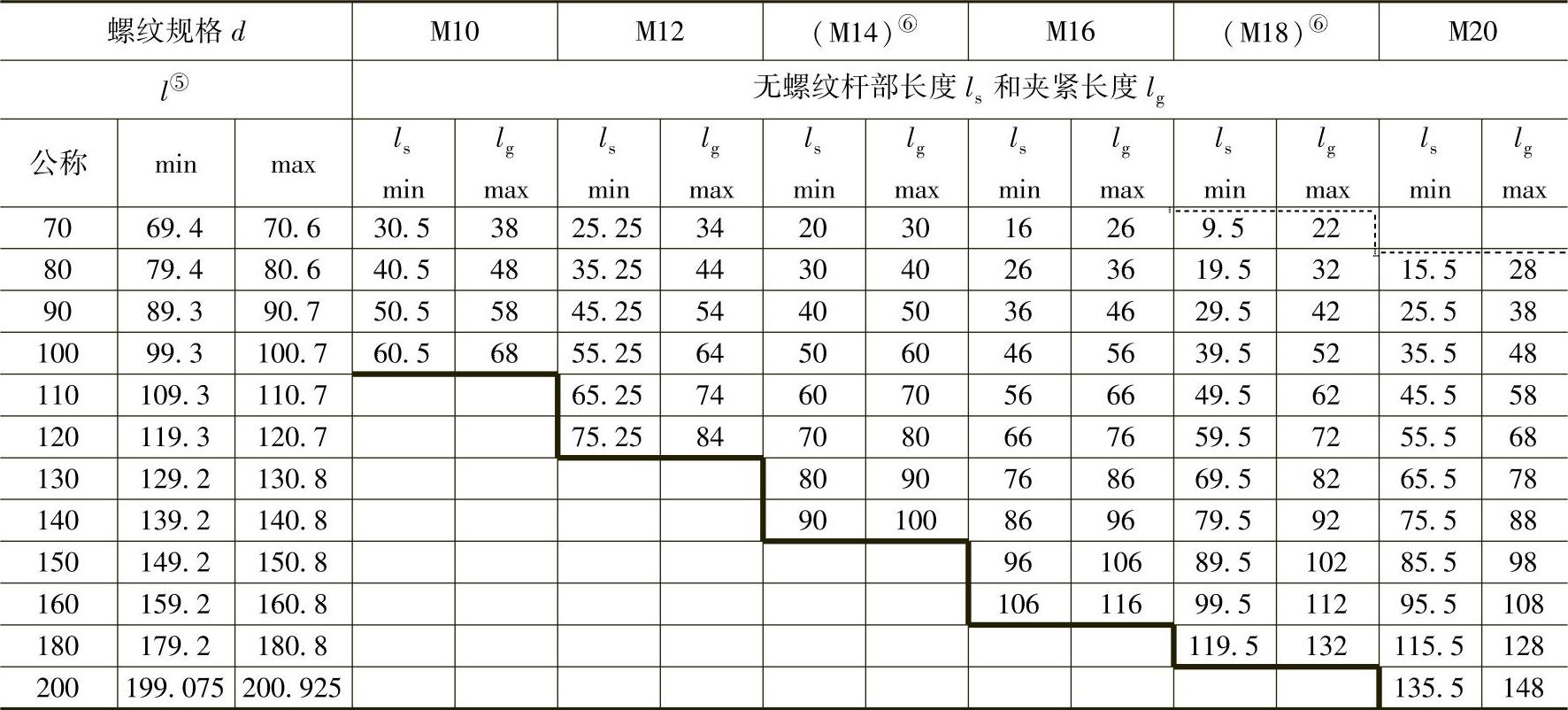

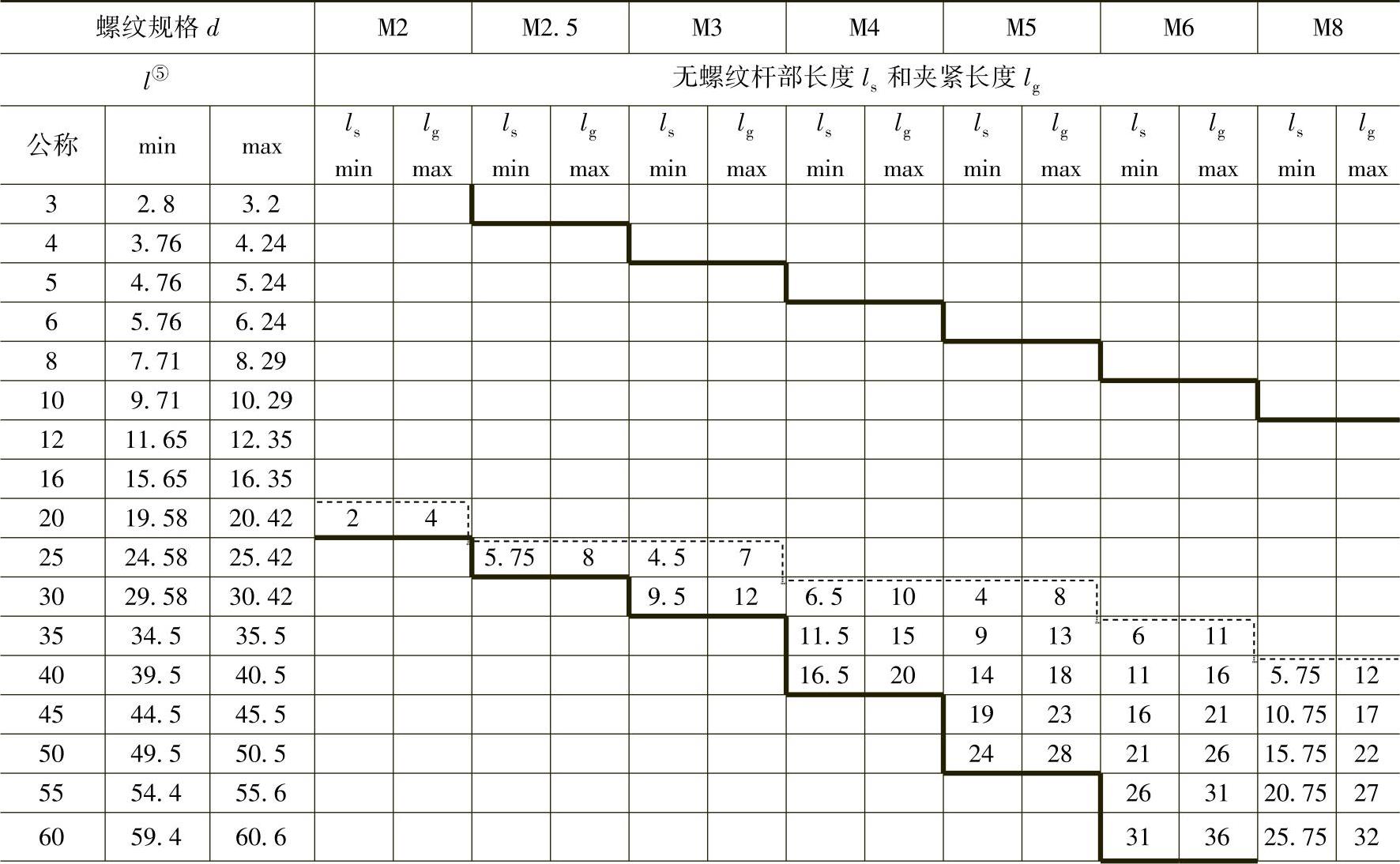

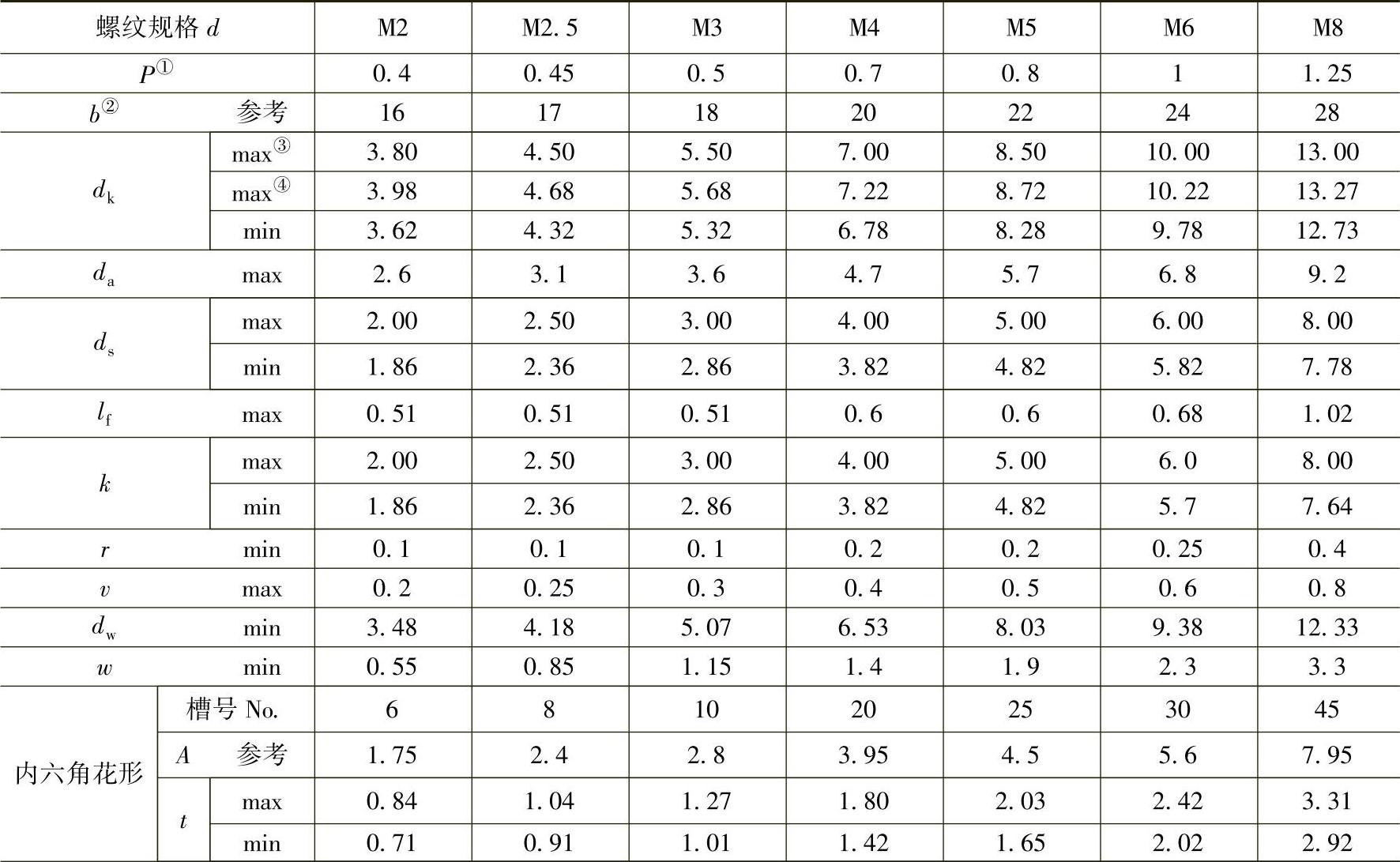

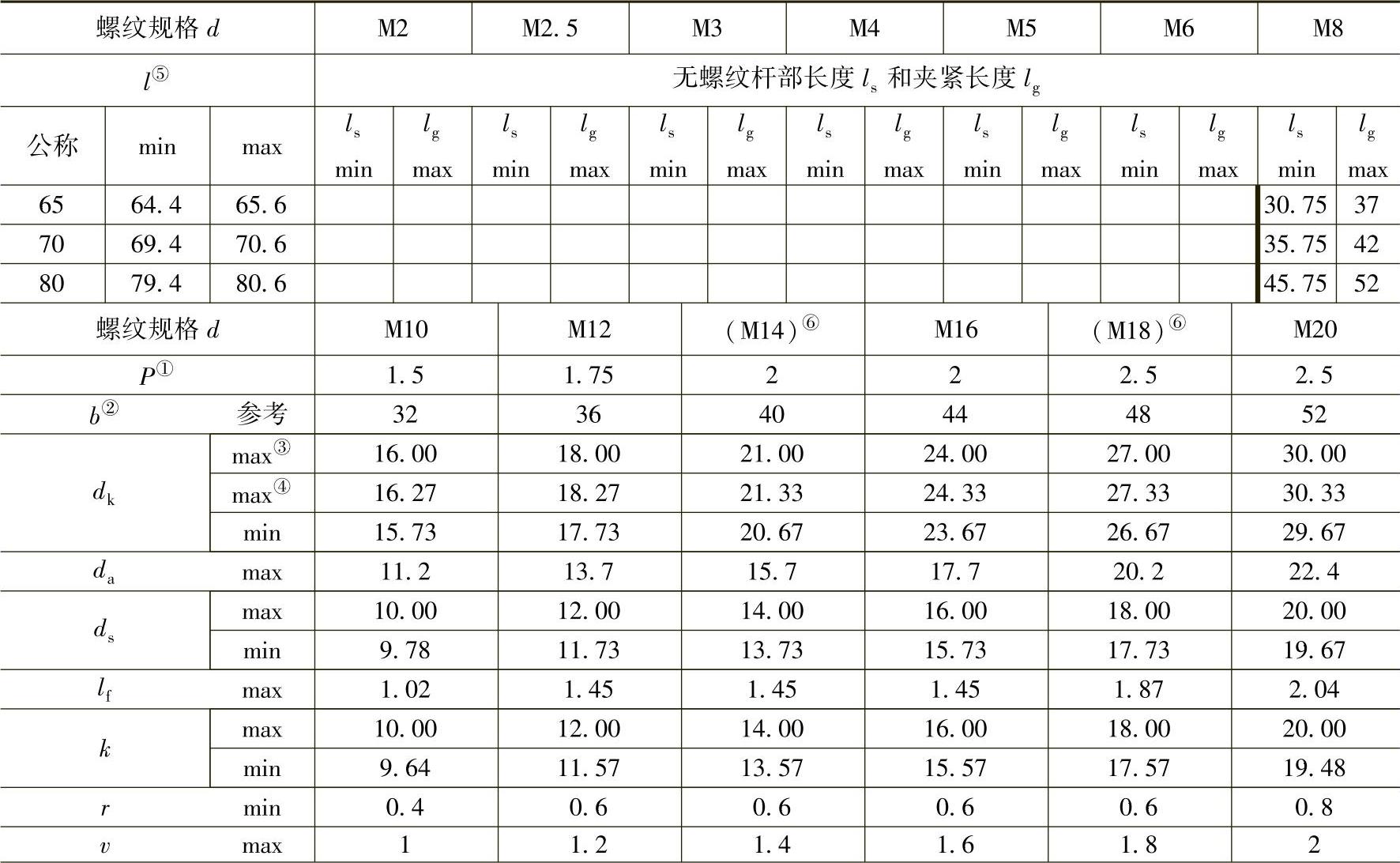

表2.4-7 尺寸 （单位：mm）
（续）
（续）
（续）
（续）
注：尽可能不采用括号内的规格。
① P—螺距。
② 用于在虚线以下的长度。
③ 对光滑头部。
④ 对滚花头部。
⑤ 阶梯实线间为商品长度规格范围。虚线以上的长度，螺纹制到距头部3P以内；虚线以下的长度lg和ls按下式计算：lgmax=l公称-b；lsmin=lgmax-5P，见GB/T 3106。

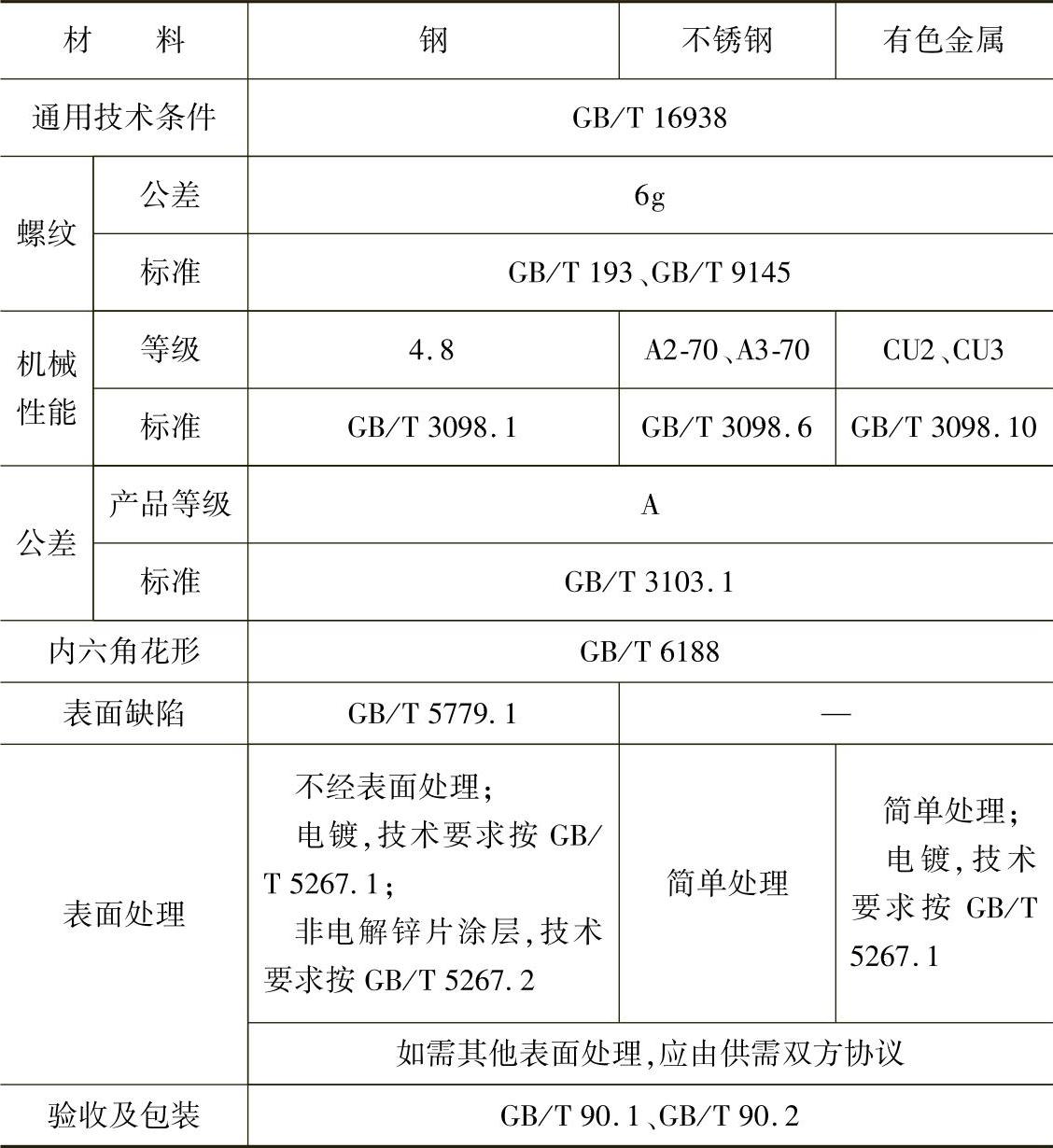

表2.4-8 技术条件和引用标准
