6.大垫圈C级

6.大垫圈C级

（GB/T 96.2—2002）

大垫圈C级如图2.7-6所示，尺寸见表2.7-15和表2.7-16，技术条件和引用标准见表2.7-17。

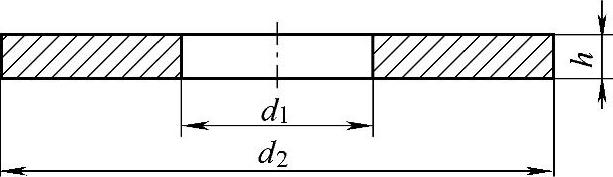

图2.7-6 大垫圈C级

标记示例：

大系列、公称规格8mm、由钢制造的硬度等级为100HV级、不经表面处理、产品等级为C级的平垫圈的标记：

垫圈GB/T 96.28。

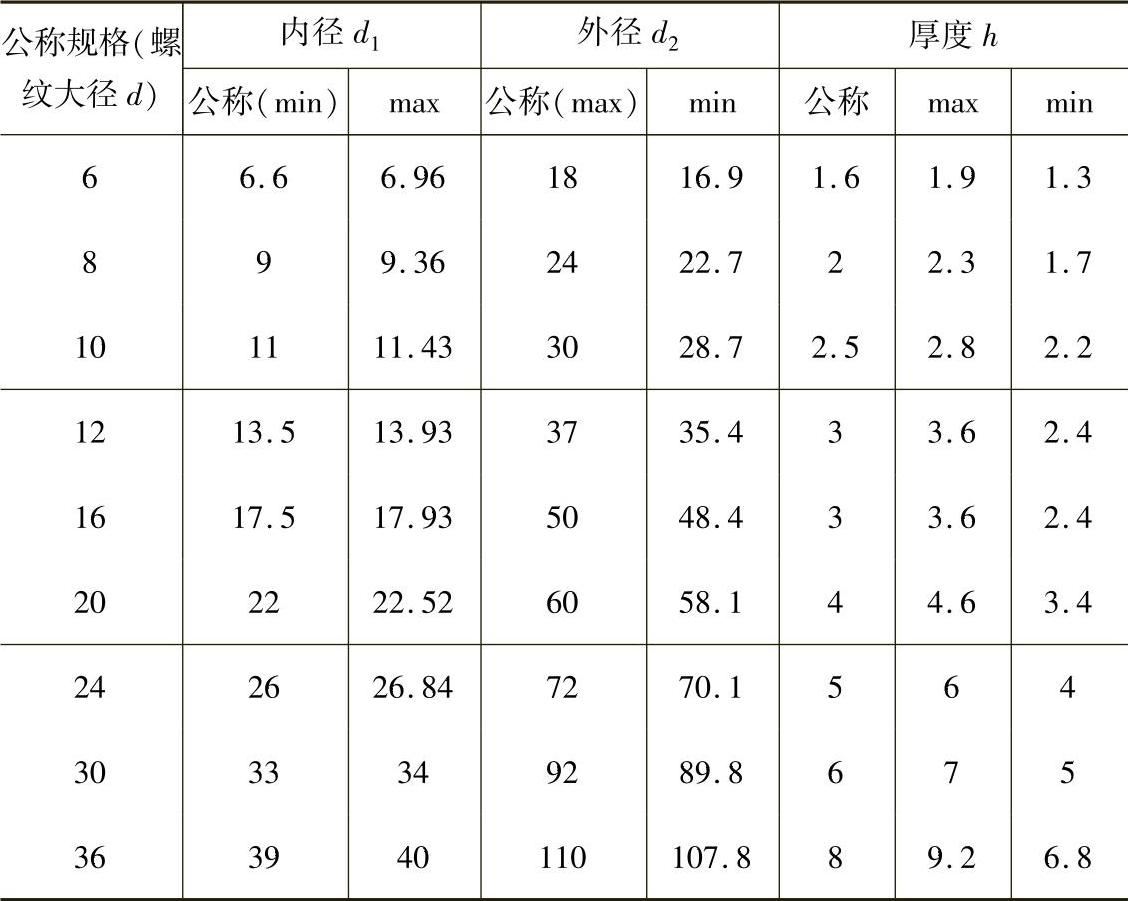

表2.7-15 优选尺寸 （单位：mm）

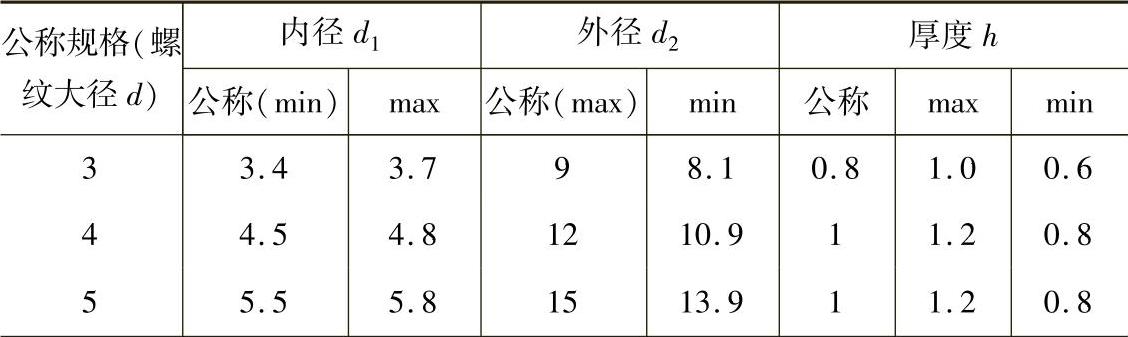

（续）

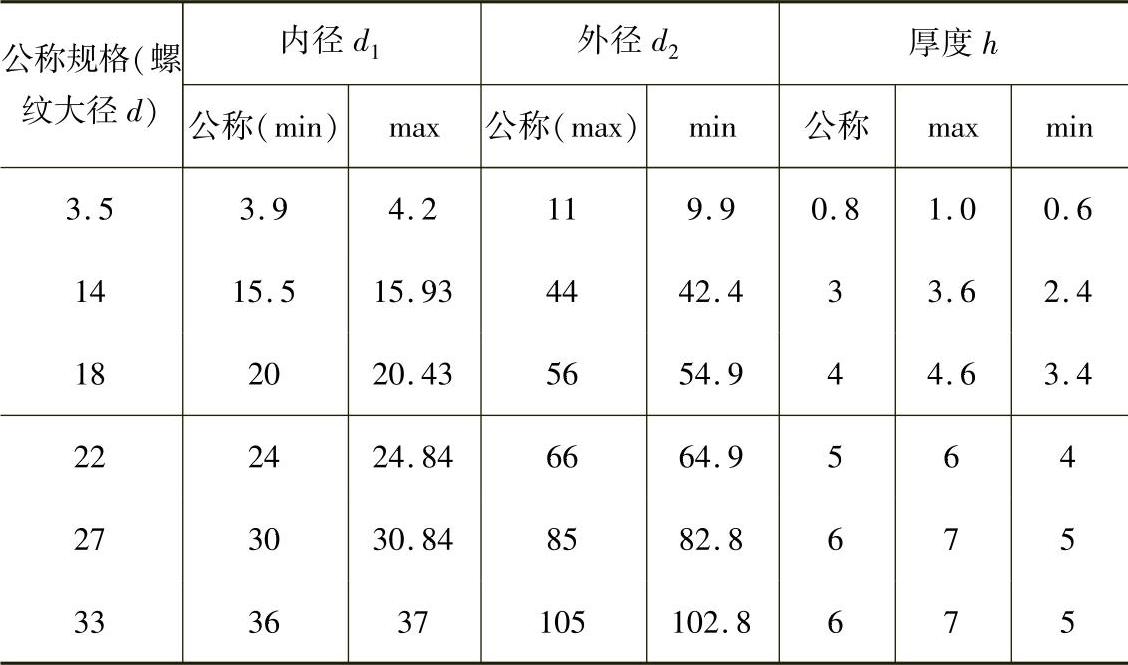

表2.7-16 非优选尺寸 （单位：mm）

表2.7-17 技术条件和引用标准

① 其他金属材料需经供需双方协议。

② 硬度试验按GB/T 4340.1规定。

试验力：HV10用于公称厚度0.6mm＜h≤1.2mm；HV30用于公称厚度h＞1.2mm。
