半圆头方颈螺栓

（GB/T 12—1988）

半圆头方颈螺栓如图2.1-27所示，尺寸见表2.1-46，技术条件和引用标准见表2.1-47。

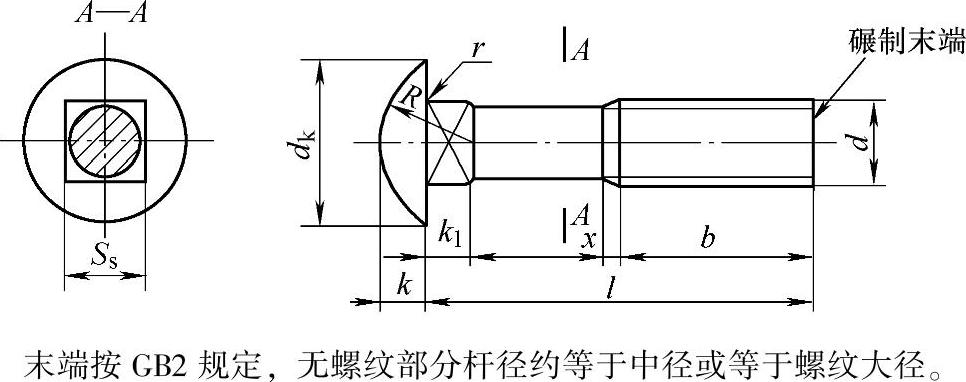

图2.1-27 半圆头方颈螺栓

标记示例：

螺纹规格d=M10、公称长度l=70mm、性能等级为4.8级、不表面处理的半圆头方颈螺栓的标记：螺栓GB/T 12 M10×70。

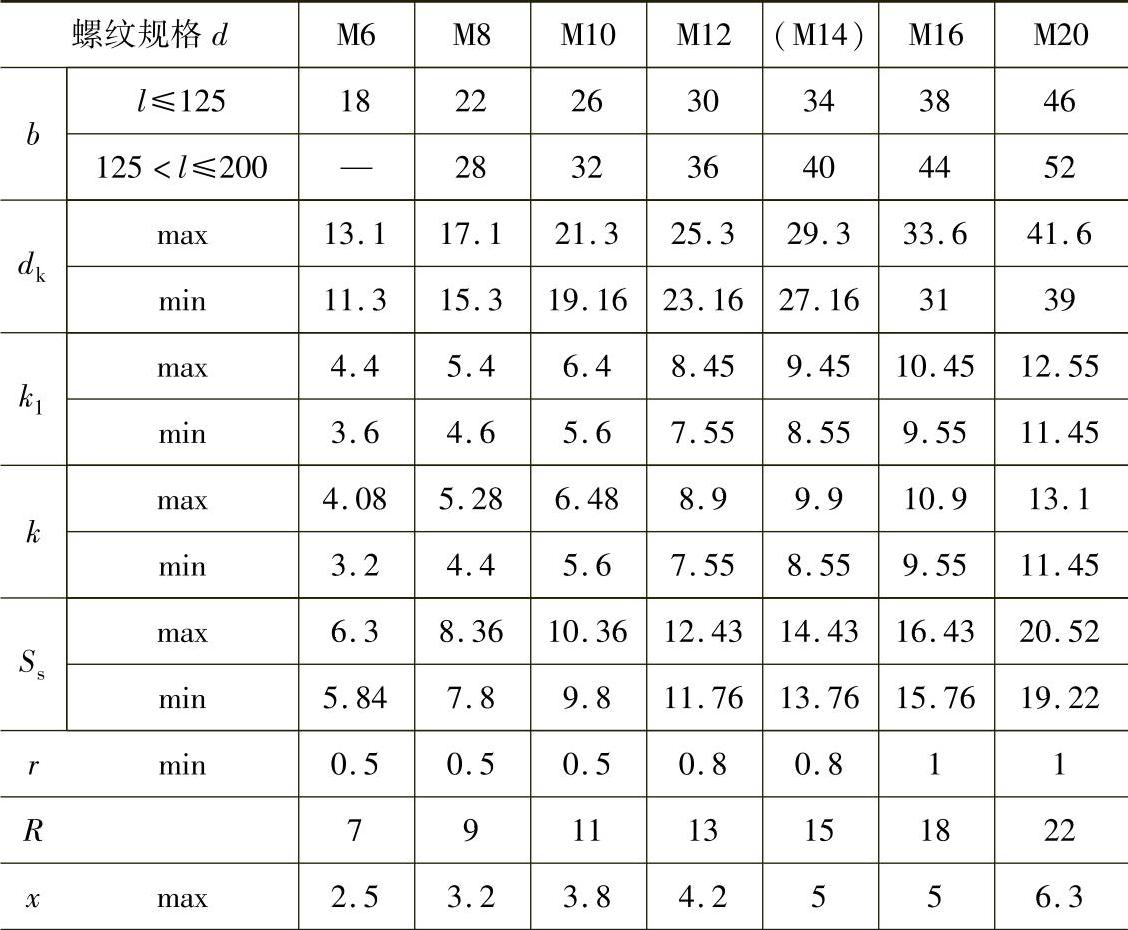

表2.1-46 尺寸 （单位：mm）

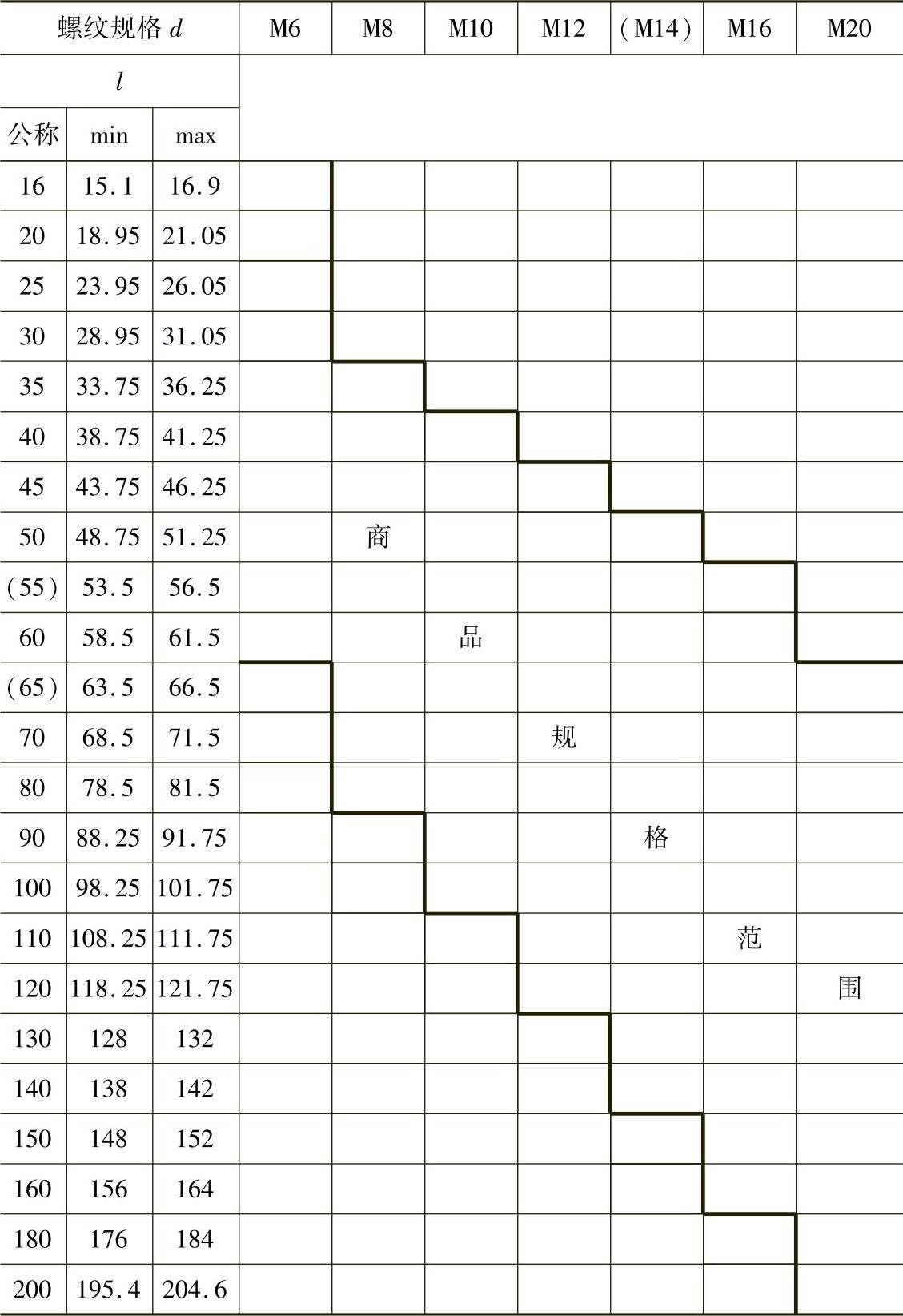

（续）

注：尽可能不采用括号内的规格。

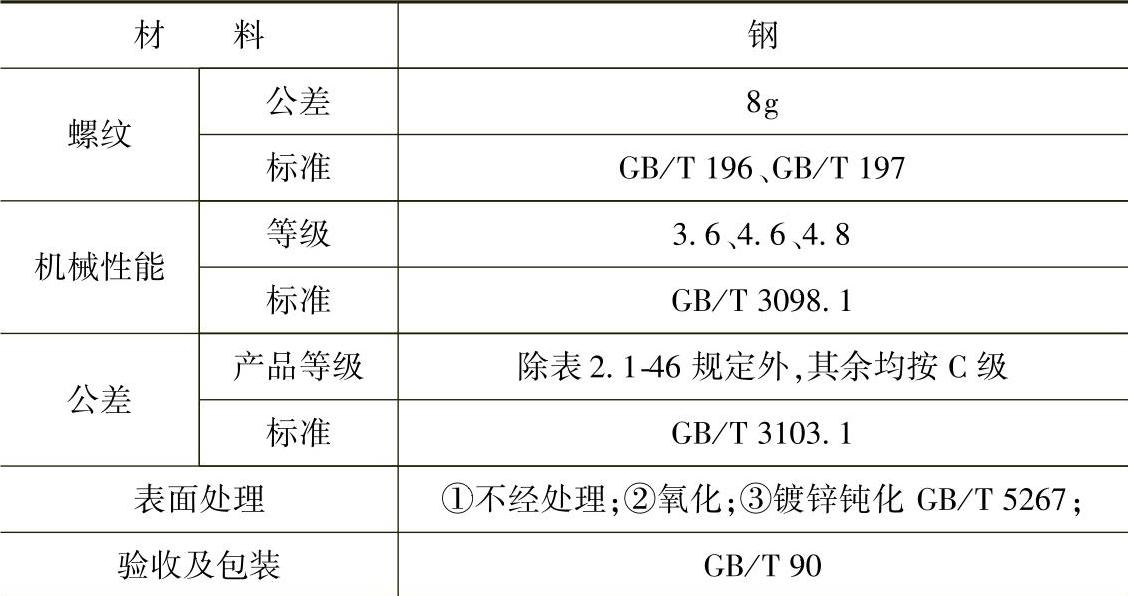

表2.1-47 技术条件和引用标准
