手工焊用焊接螺柱

1.手工焊用焊接螺柱

手工焊用焊接螺柱如图2.2-5所示，尺寸见表2.2-8，技术要求与引用标准见表2.2-9。

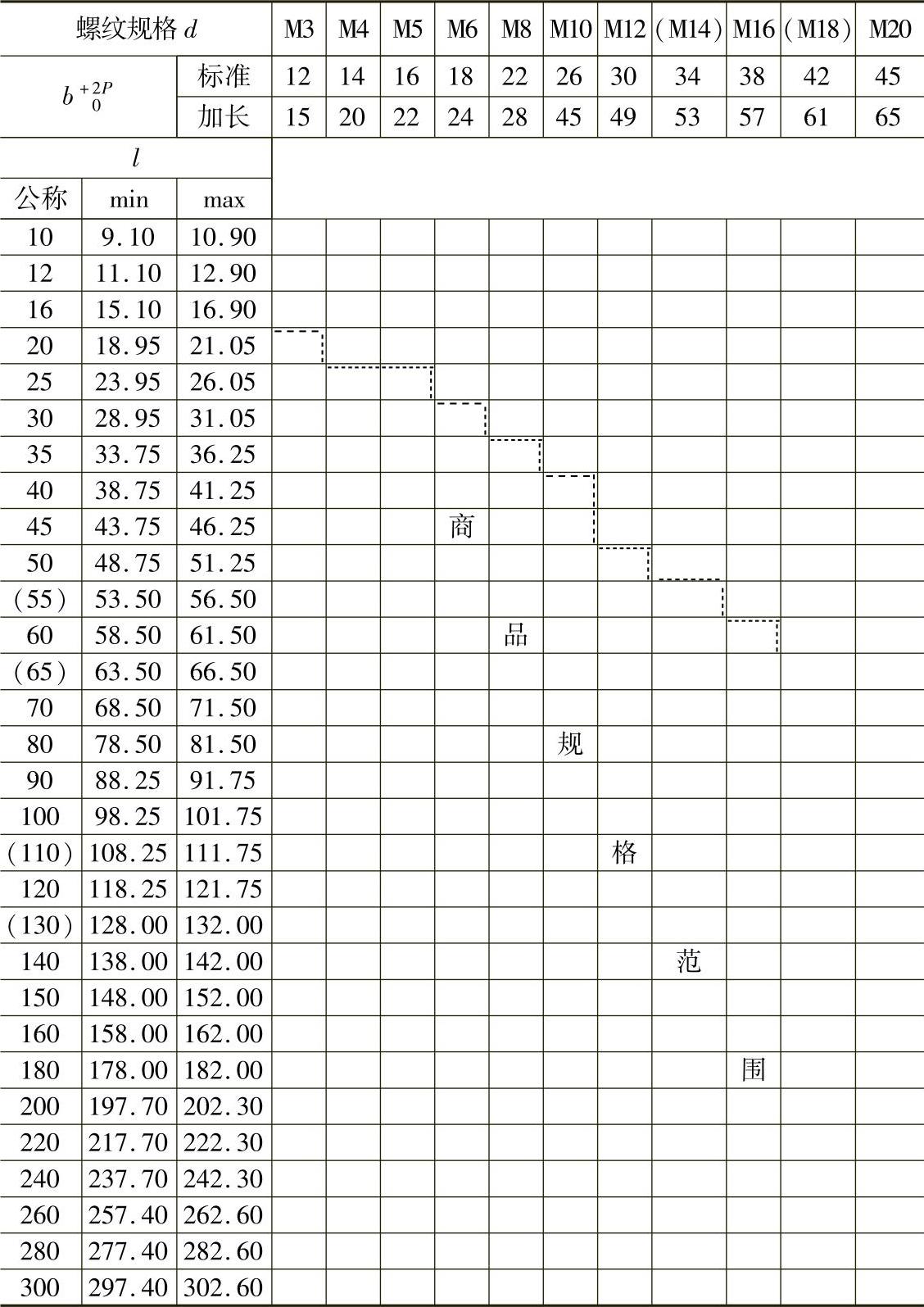

表2.2-8 尺寸 （单位：mm）

注：1.尽可能不采用括号内的规格。

2.虚线以上的规格，制成全螺纹。

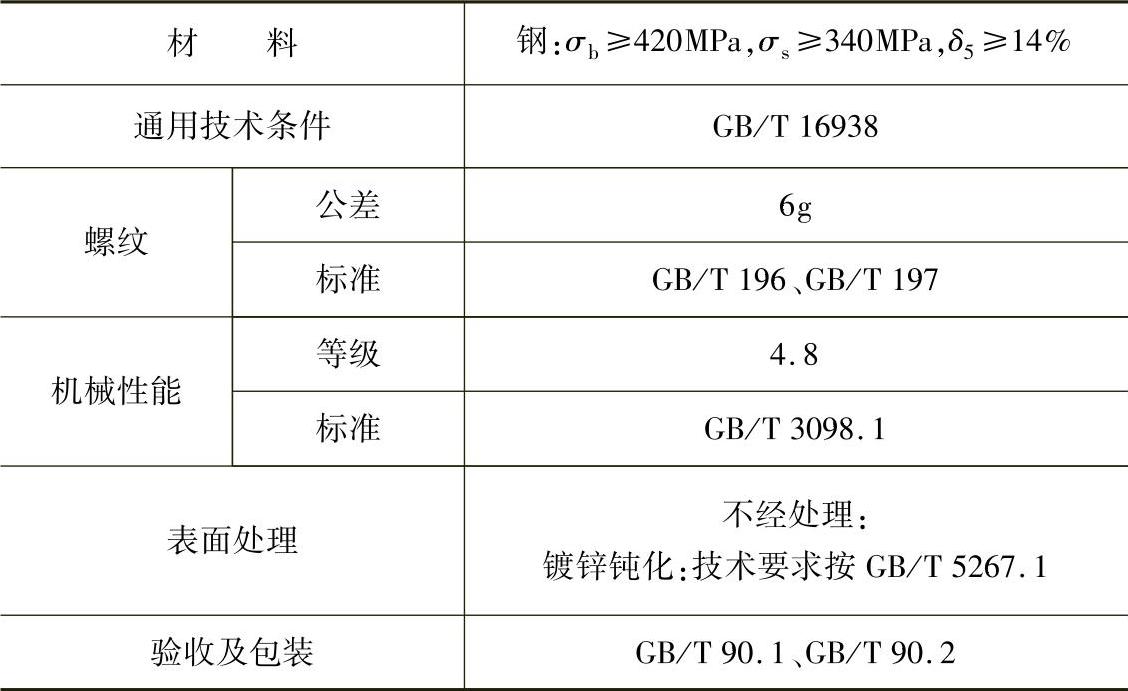

表2.2-9 技术要求与引用标准

注：材料的化学成分按GB/T 3098.1的规定，但最大含碳量（质量分数）为0.20%，且不得采用易切钢。

图2.2-5 手工焊用焊接螺柱

标记示例：

螺纹规格d=M10、公称长度l=50mm、螺纹长度b=26mm、性能等级为4.8级、不经表面处理、按A型制造的手工焊用焊接螺柱的标记：

焊接螺柱GB/T 902.1 M10×50。

需要加长螺纹时应加标记Q：

焊接螺柱GB/T 902.1 M10×50—Q。

按B型制造时应加标记B：

焊接螺柱GB/T 902.1 M10×50—B。
