公法线千分尺

（GB/T 1217—2004）

公法线千分尺利用螺旋副原理对弧形尺架上两盘形测量面间分隔的距离，进行读数的一种测量齿轮齿面公法线的工具，如图6.2-20所示。

公法线千分尺主要用于测量模数0.5mm以上的外啮合直齿、斜齿圆柱齿轮的公法线长度；公法线长度变动量以及公法线平均长度偏差。也可测量渐开线锥齿轮大端边缘上的公法线长度，还可以测量其他难以测量的狭小部位的尺寸，如肋、花键齿、成形刀具的刀刃、弦齿等的厚度。

公法线千分尺的测量范围为0～25mm、25～50mm、50～75mm、75～100mm、100～125mm、125～150mm、150～175mm、175～200mm。

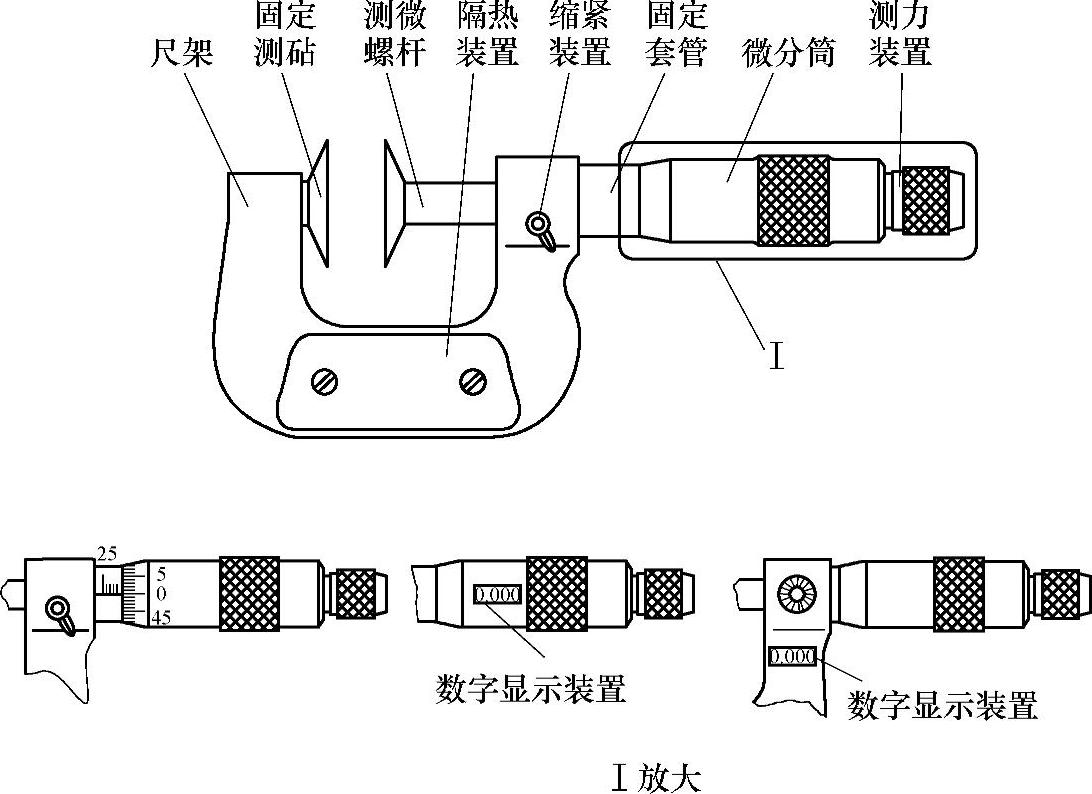

图6.2-20 公法线千分尺
