A级和B级六角头螺杆带孔螺栓

（GB/T 31.1—1988）

A级和B级六角头螺杆带孔螺栓如图2.1-20所示，尺寸见表2.1-33，长度系列见表2.1-34。

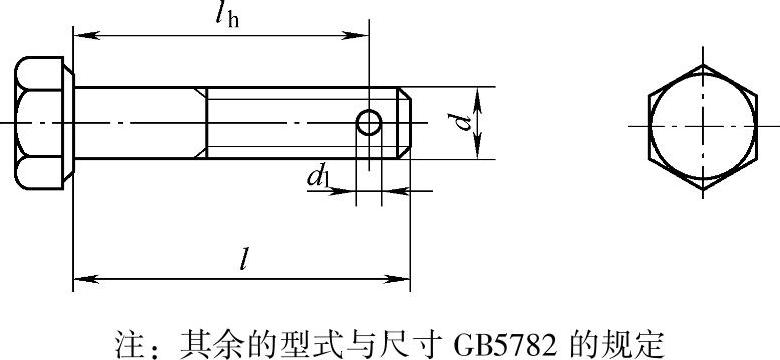

图2.1-20 A级和B级六角头螺杆带孔螺栓

标记示例：螺纹规格d=M10、公称长度l=70mm、性能等级为8.8级、不表面处理、A级六角头螺杆带孔螺栓的标记：螺栓GB/T 31.1 M10×70。

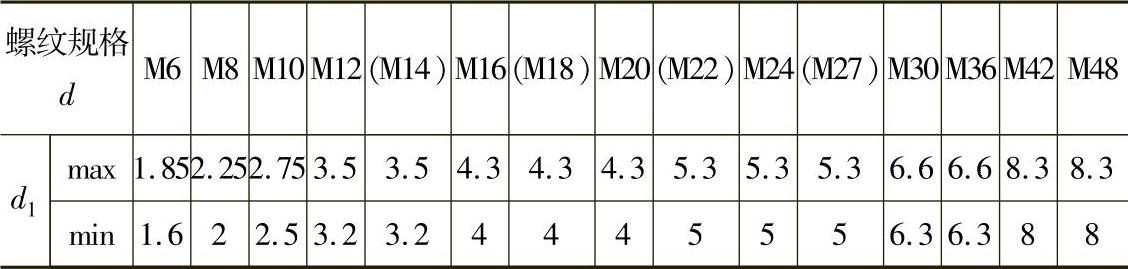

表2.1-33 尺寸 （单位：mm）

注：尽可能不采用括号内的规格。

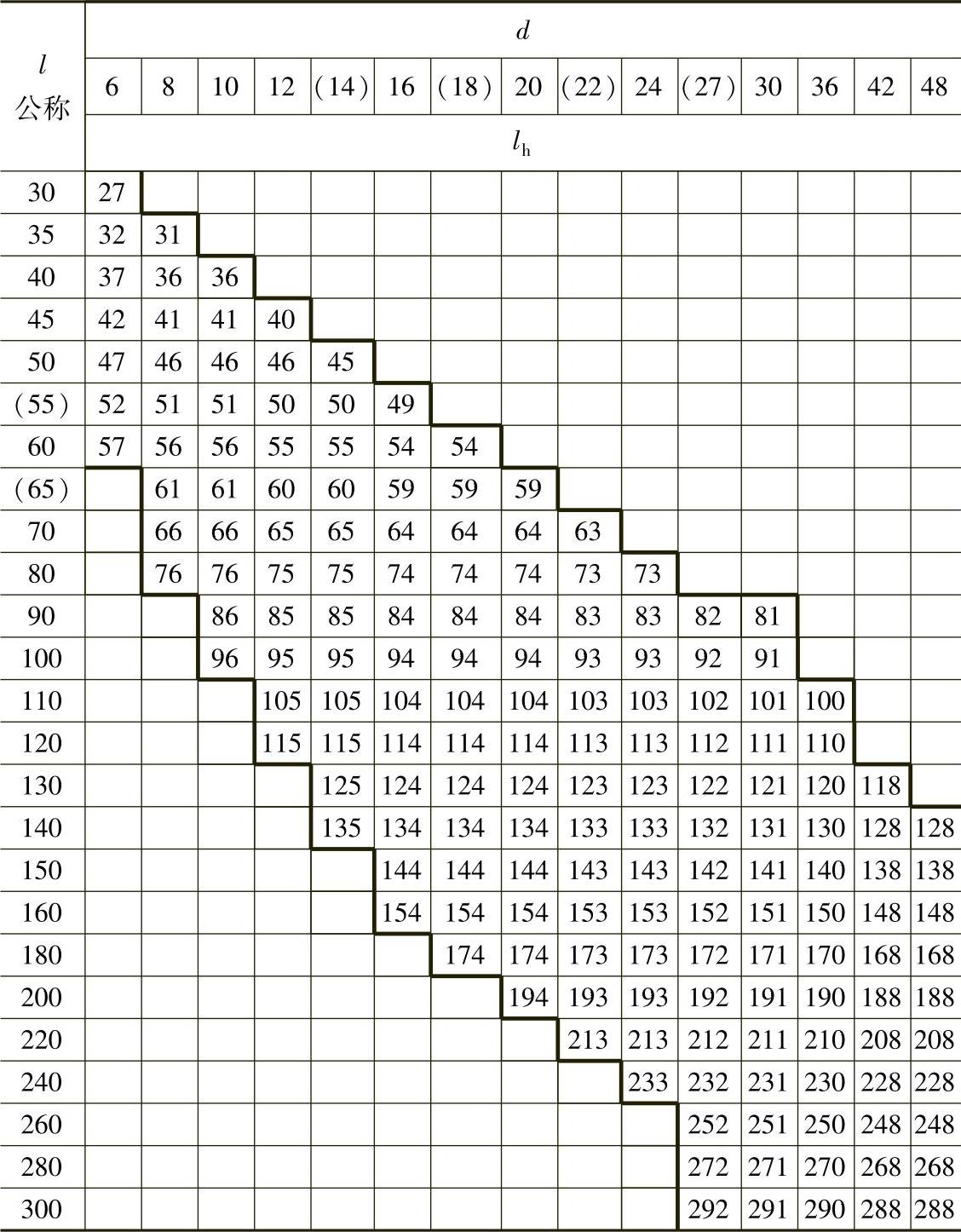

表2.1-34 长度系列 （单位：mm）

注：1.尽可能不采用括号内的规格。

2.l_h的公差按+IT14。
