全螺纹六角头螺栓
2025年10月13日
4.全螺纹六角头螺栓
（GB/T 5783—2000）
全螺纹六角头螺栓如图2.1-5所示，尺寸见表2.1-10和表2.1-11，技术条件和引用标准见表2.1-12。

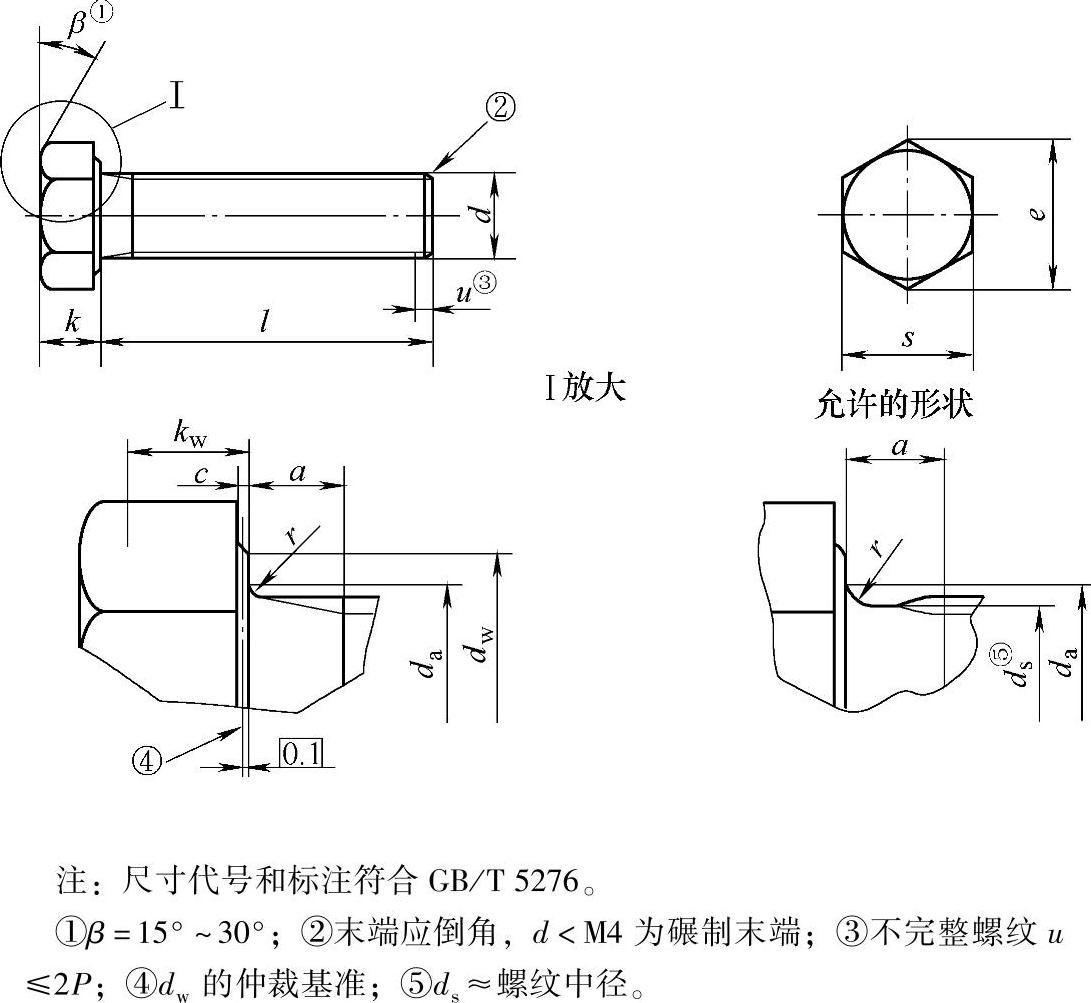

图2.1-5 全螺纹六角头螺栓
标记示例：
螺纹规格d=M12、公称长度l=80mm、性能等级为4.8级、表面氧化、全螺纹、产品等级为A级的六角头螺栓的标记：螺栓GB/T 5783M12×80

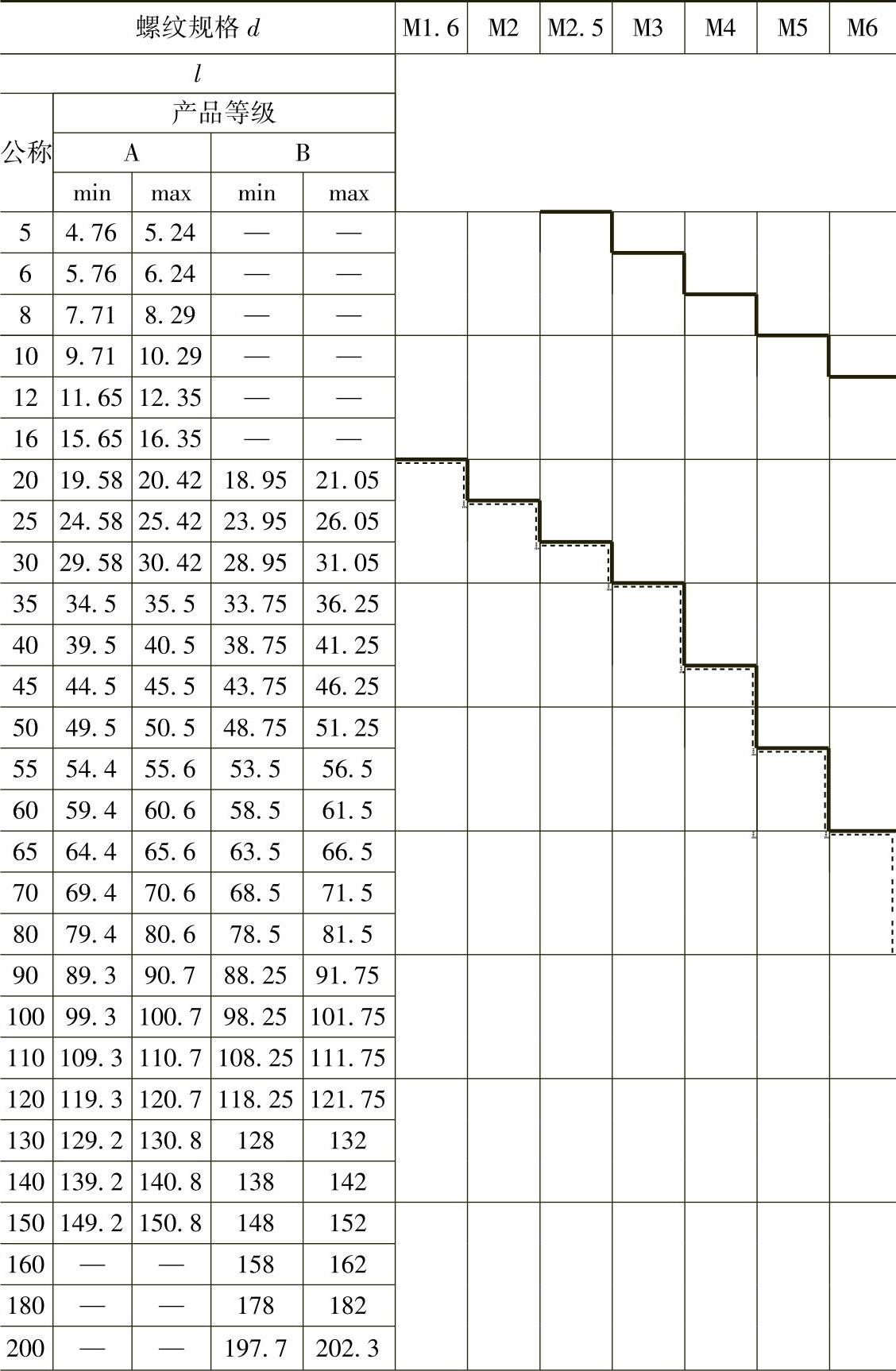

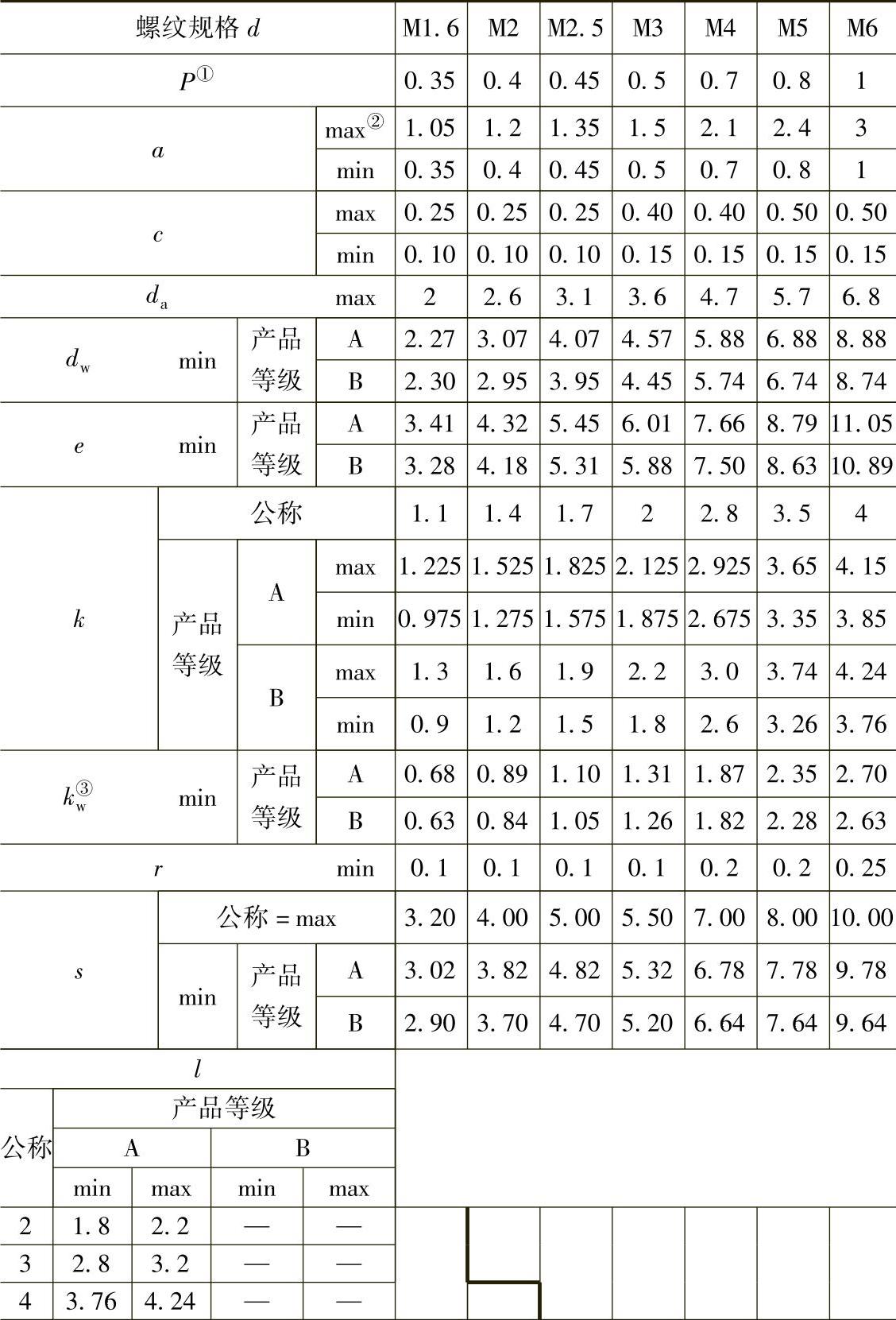

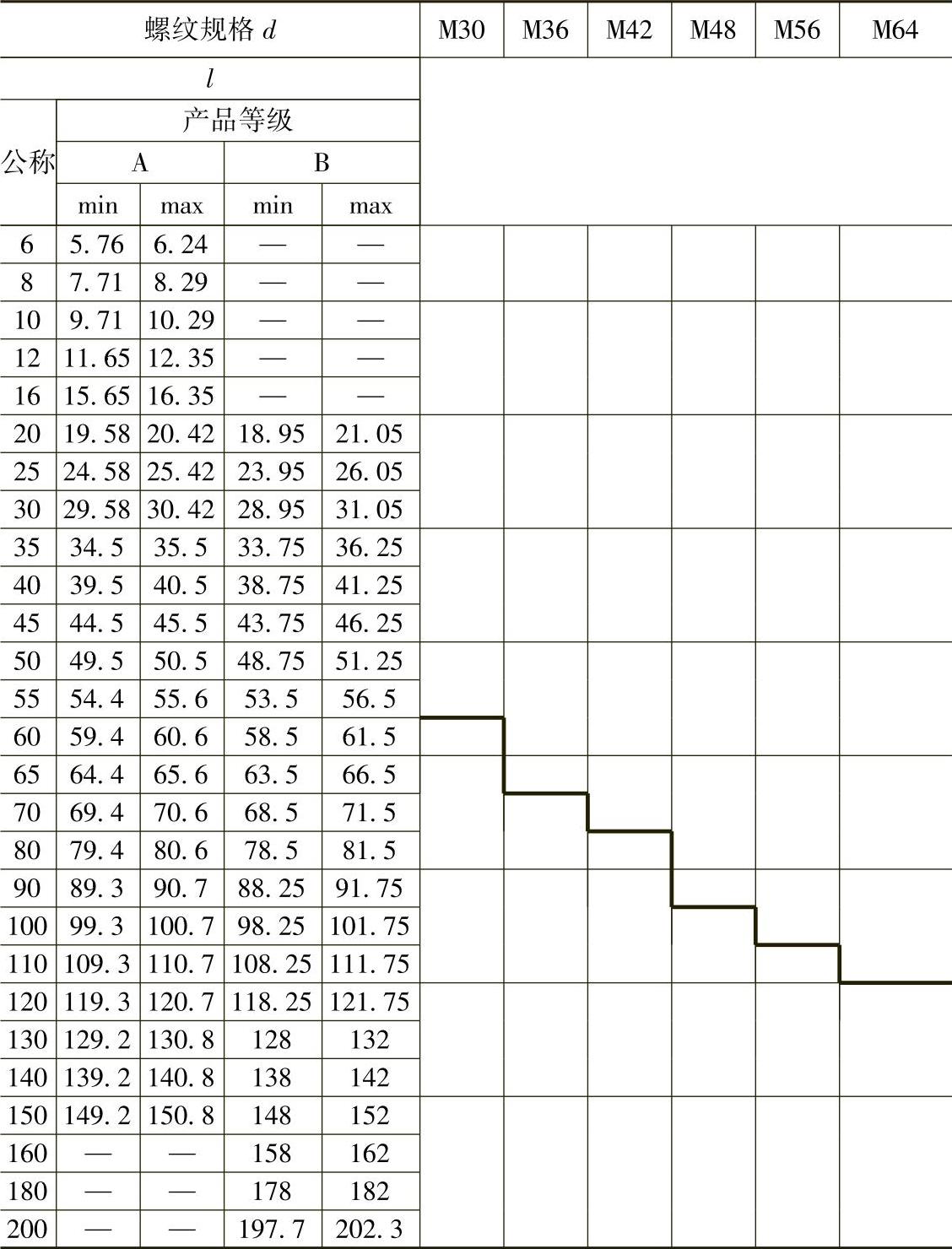

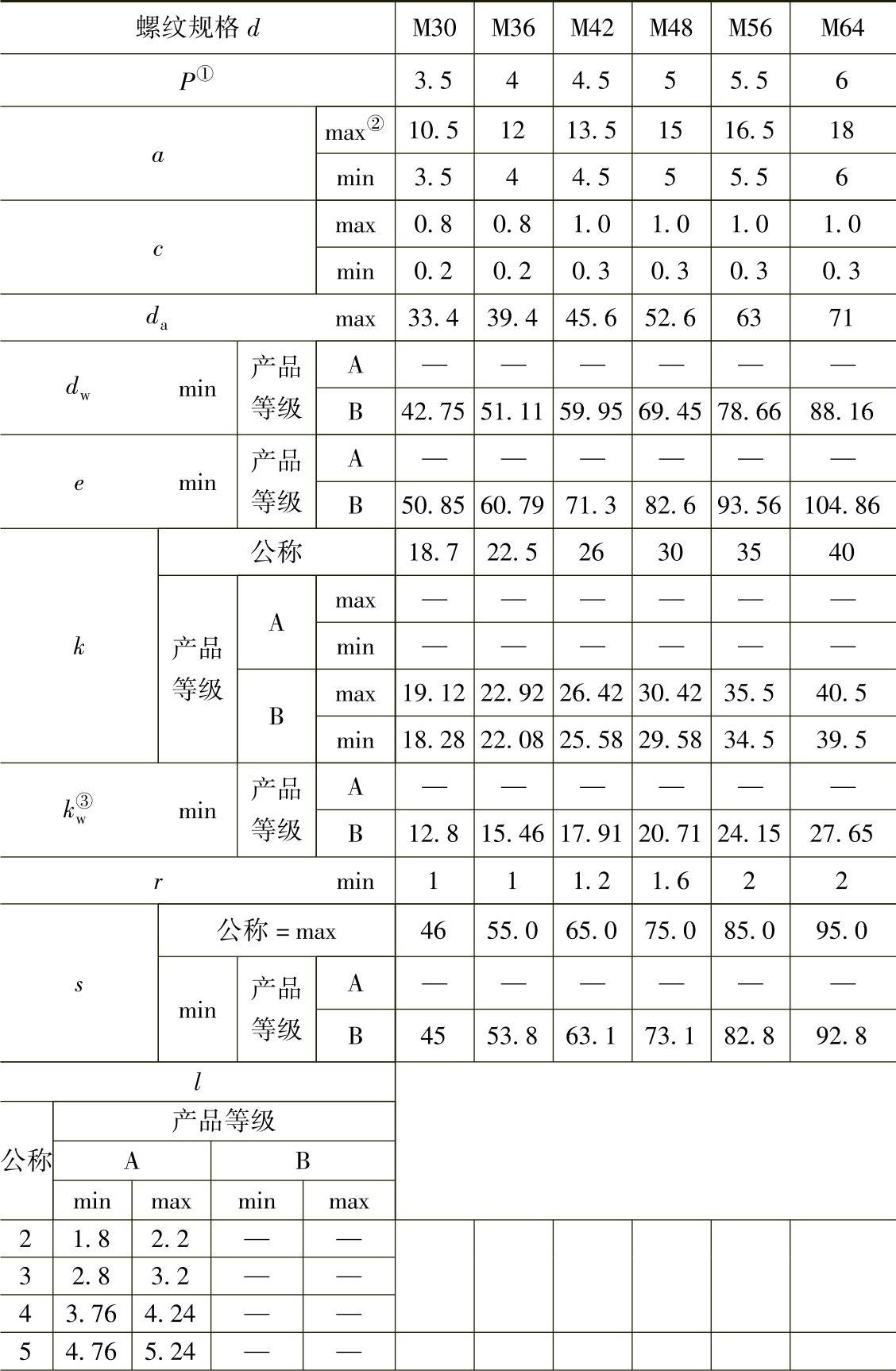

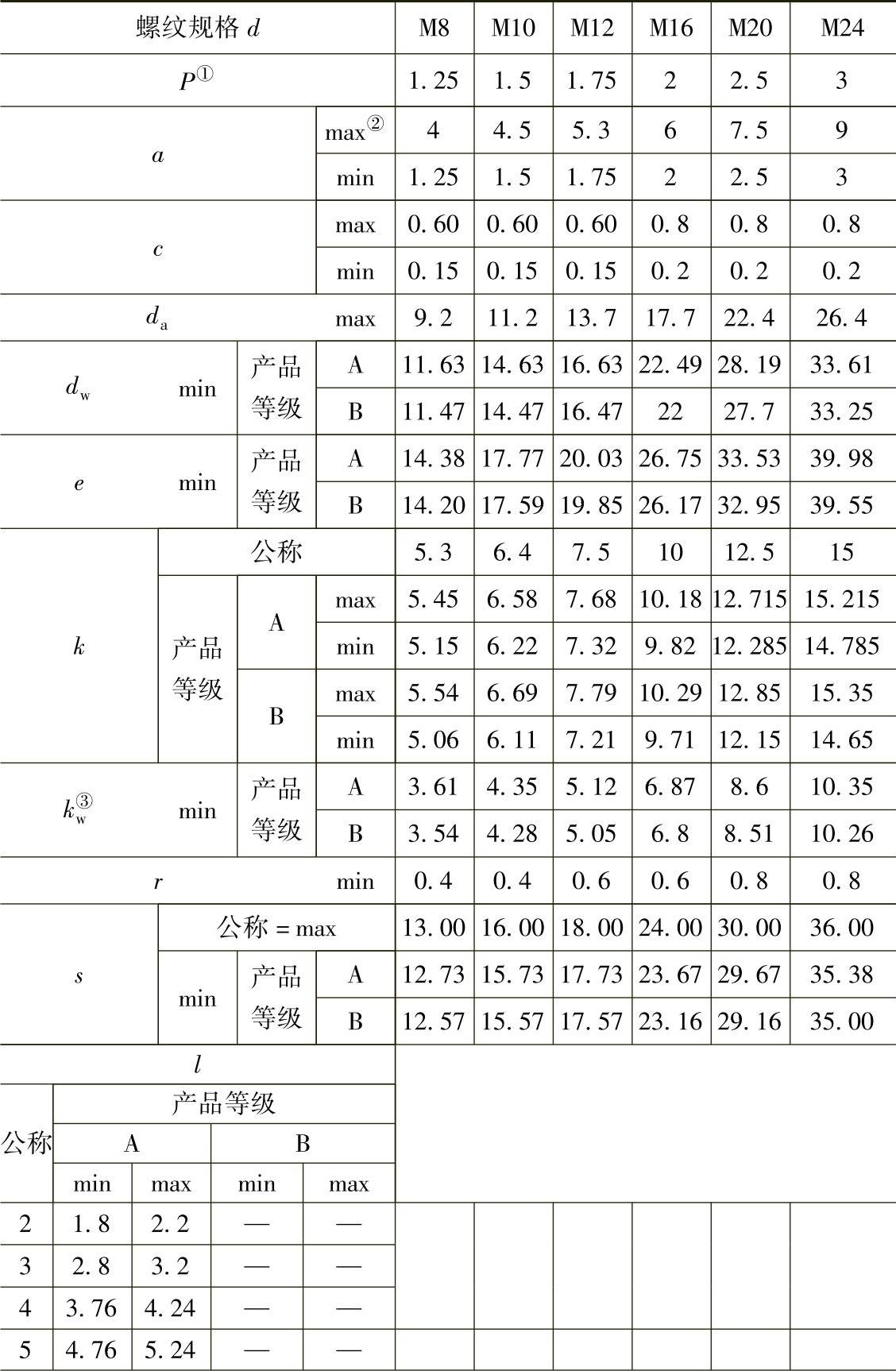

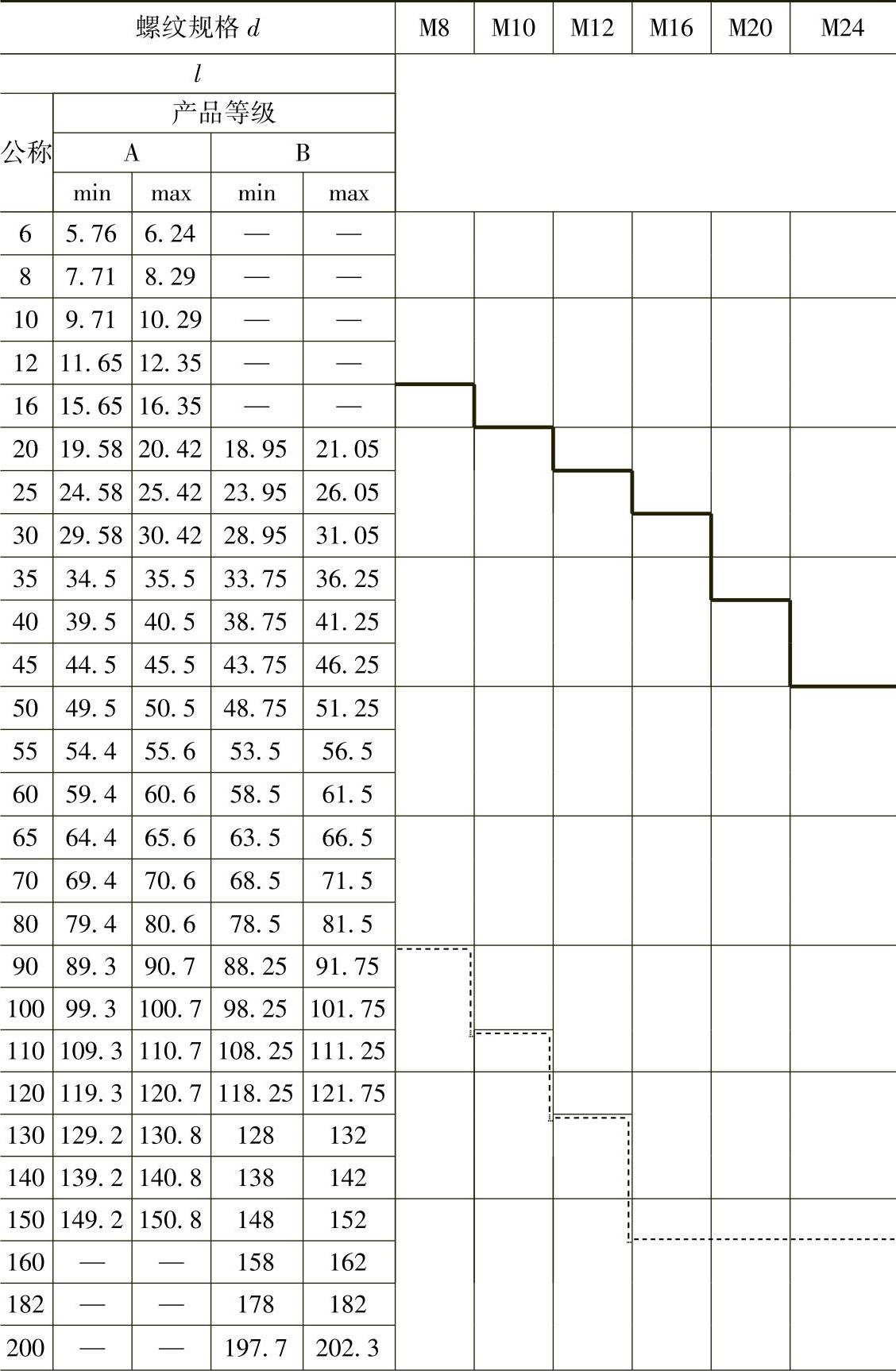

表2.1-10 尺寸（优选的螺纹规格） （单位：mm）
（续）
（续）
（续）
（续）
（续）
注：1.阶梯实线间为商品长度规格范围。
2.阶梯虚线以上的为A级产品；以下的为B级产品。
① P—螺距。
② 按GB/T 3标准系列给出的amax值。
③ kwmin=0.7kmin。

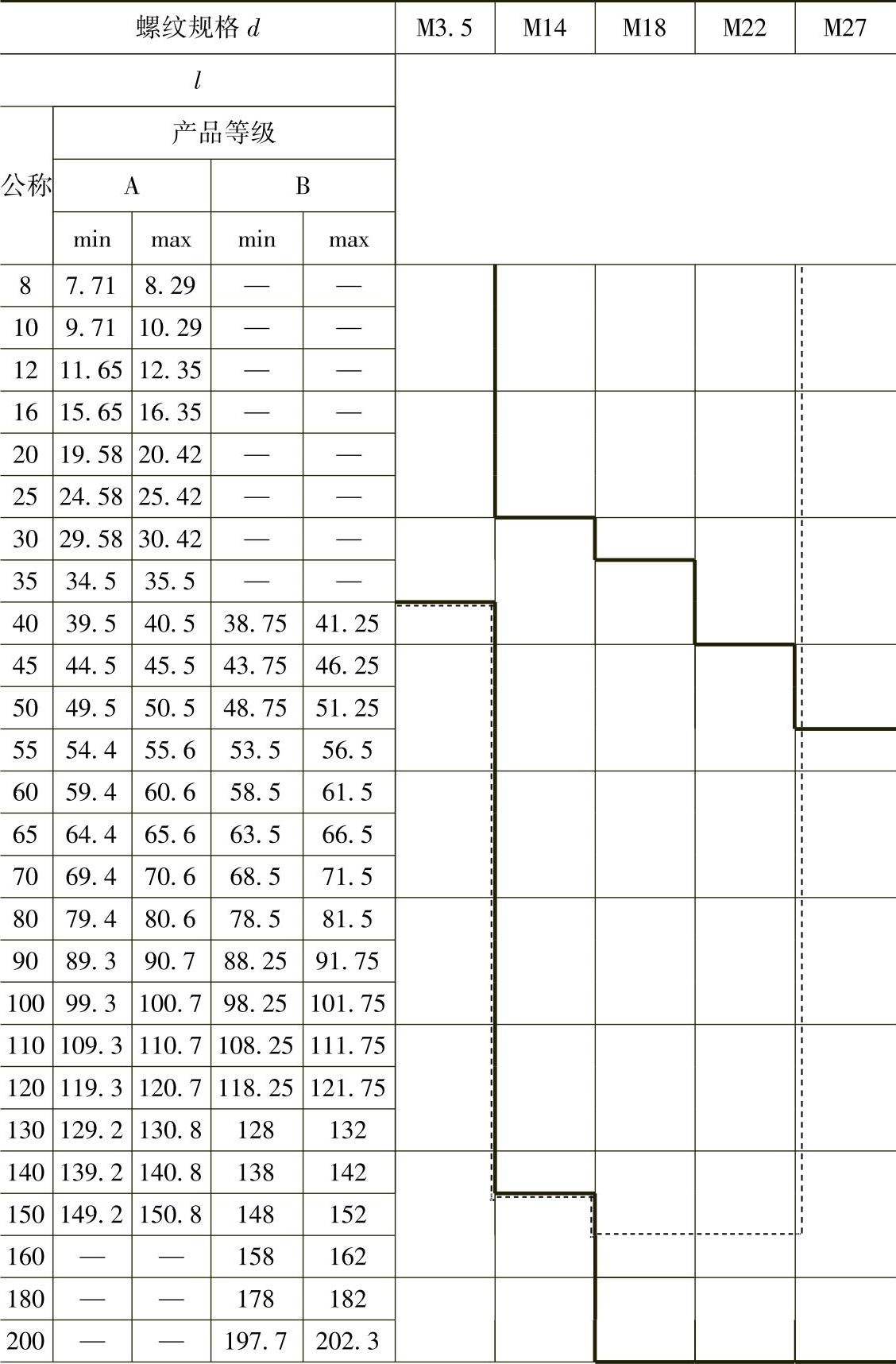

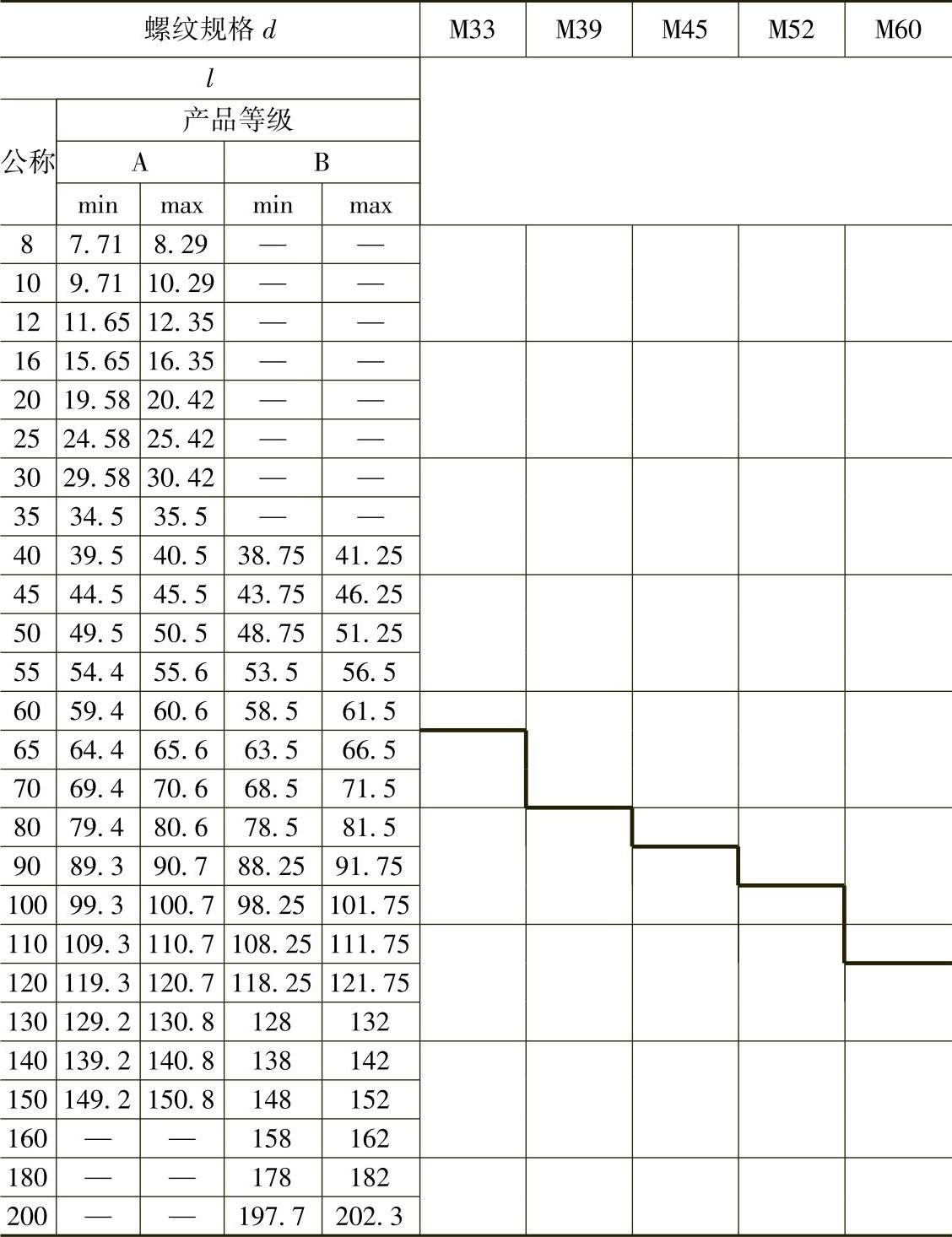

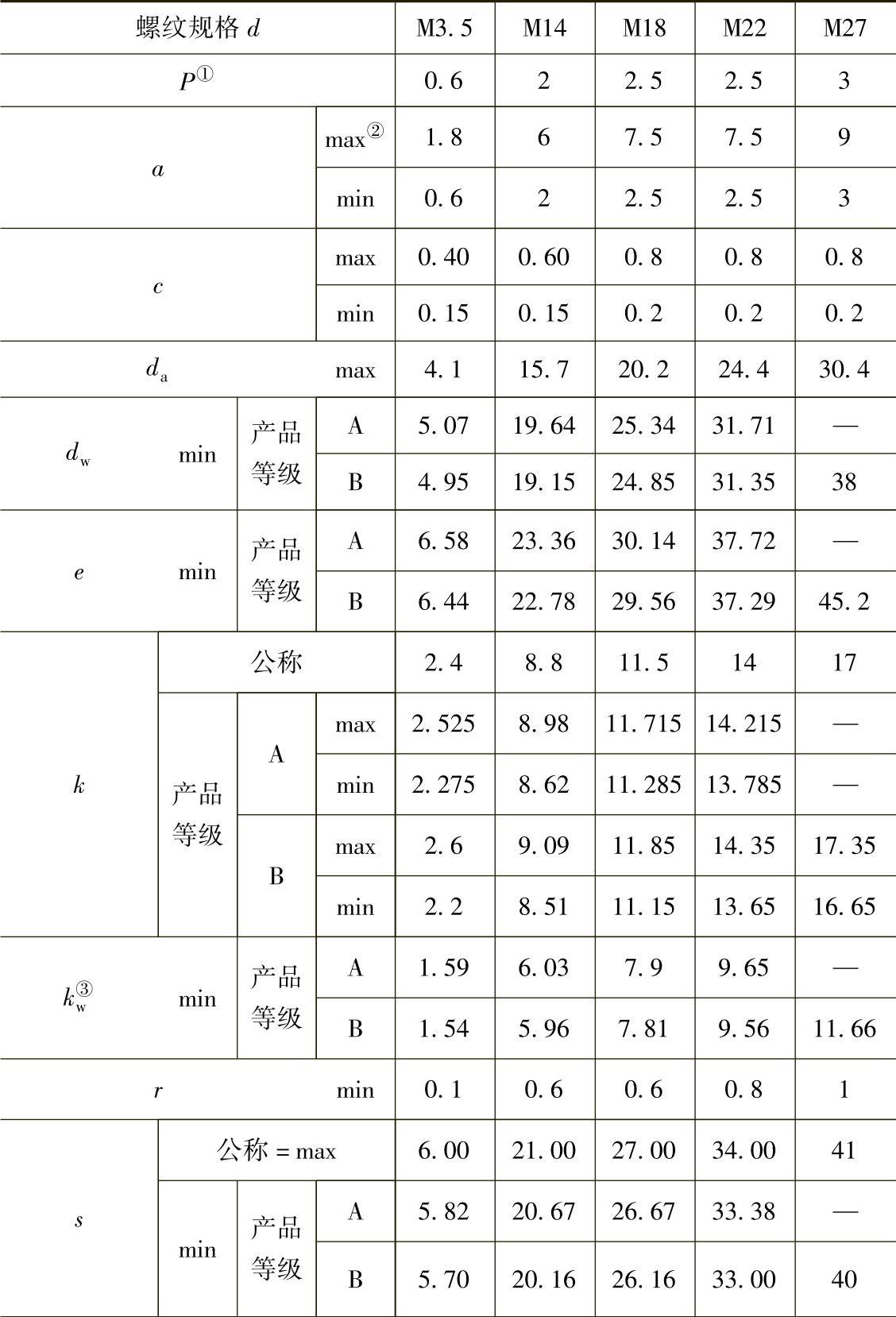

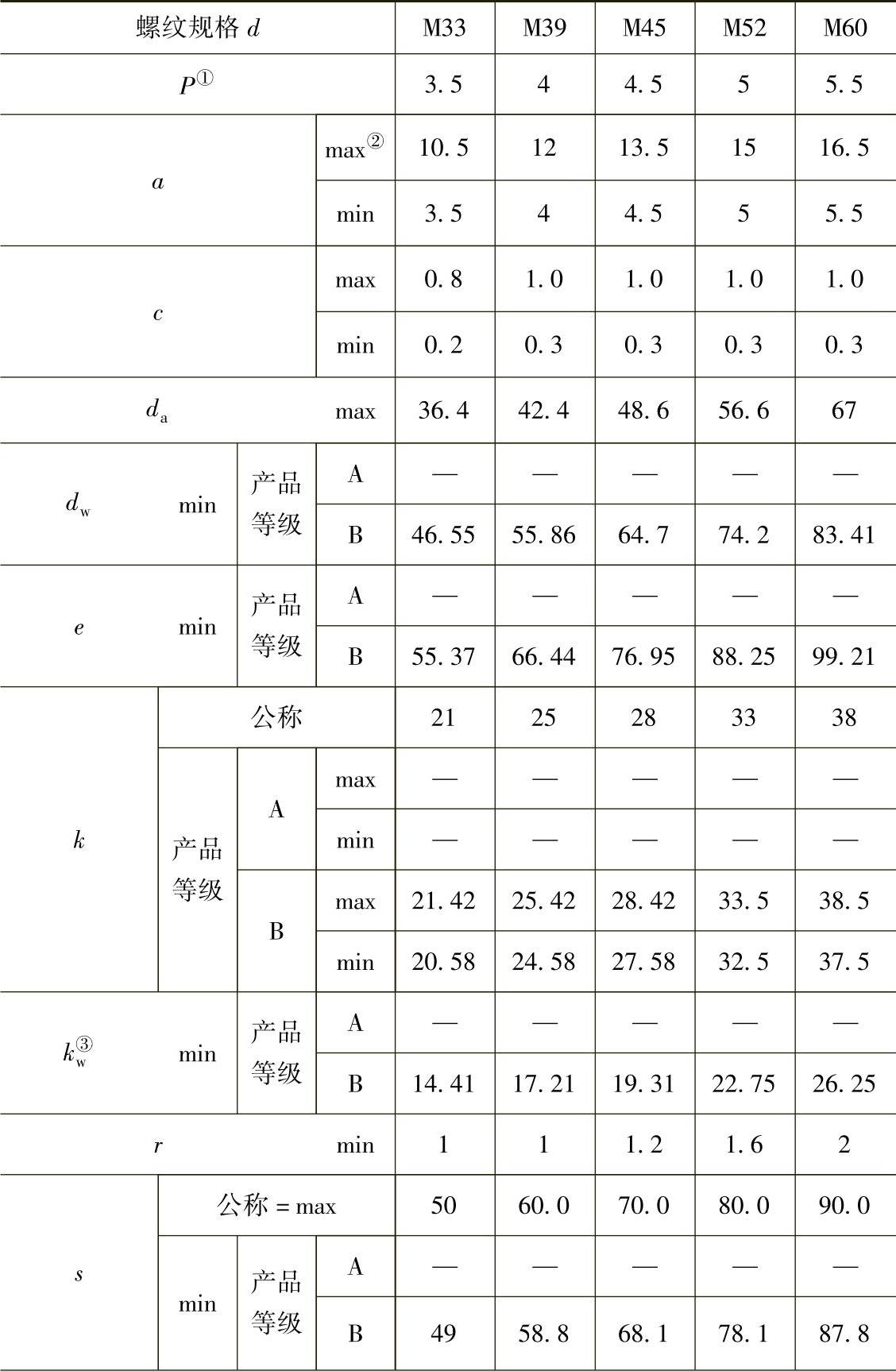

表2.1-11 尺寸（非优选的螺纹规格） （单位：mm）
（续）
（续）
（续）
注：1.阶梯实线间为商品长度规格范围。
2.阶梯虚线以上的为A级产品；以下的为B级产品。
① P—螺距。
② 按GB/T 3标准系列给出的amax值。
③ kwmin=0.7kmin。
表2.1-12 技术条件和引用标准
