六角法兰面螺母

11.六角法兰面螺母

（GB/T 6177.1—2000）

六角法兰面螺母如图2.3-12所示，尺寸见表2.3-26，技术条件和引用标准见表2.3-27。

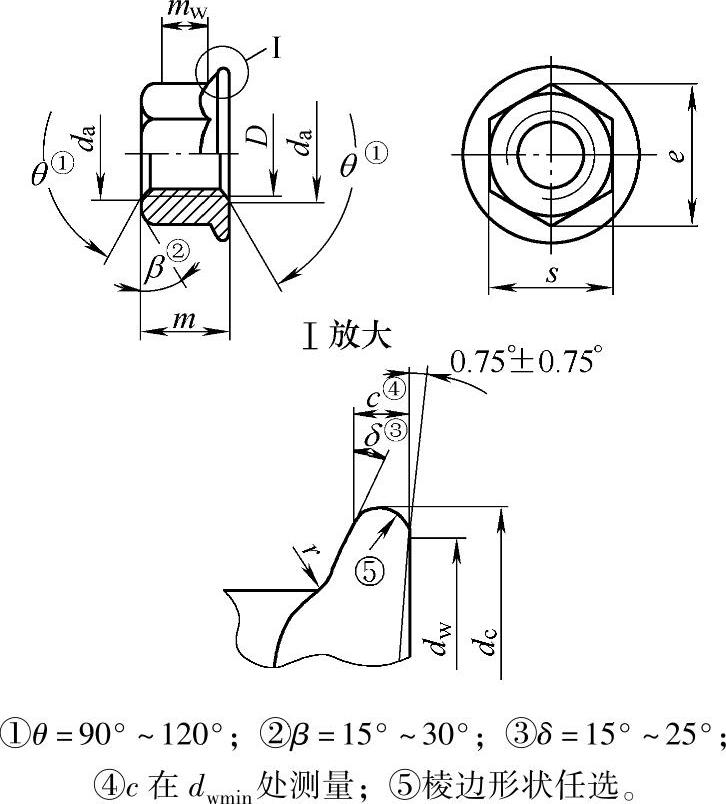

图2.3-12 六角法兰面螺母

标记示例：

螺纹规格D=M16×1.5、细牙螺纹、性能等级为05级、不经表面处理、产品等级为A级倒角的六角薄螺母的标记：螺母GB/T 6173 M16×1.5。

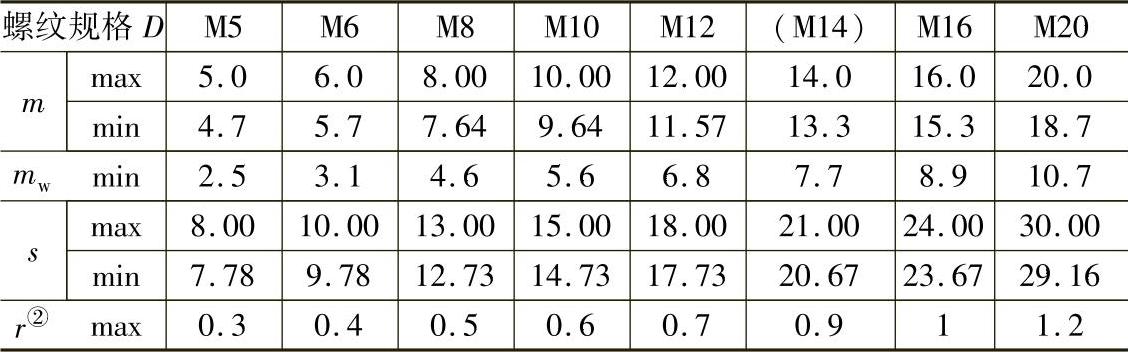

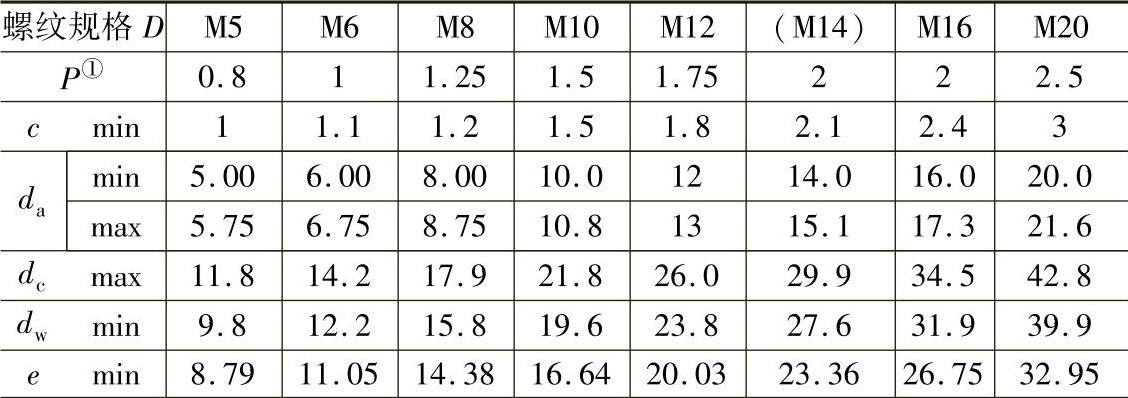

表2.3-26 尺寸 （单位：mm）

（续）

注：1.如产品通过了附录A的检验，则应视为满足了尺寸e、c和m_w的要求。

2.尽可能不采用括号内的规格。

① P—螺距。

② r适用于棱角和六角面。

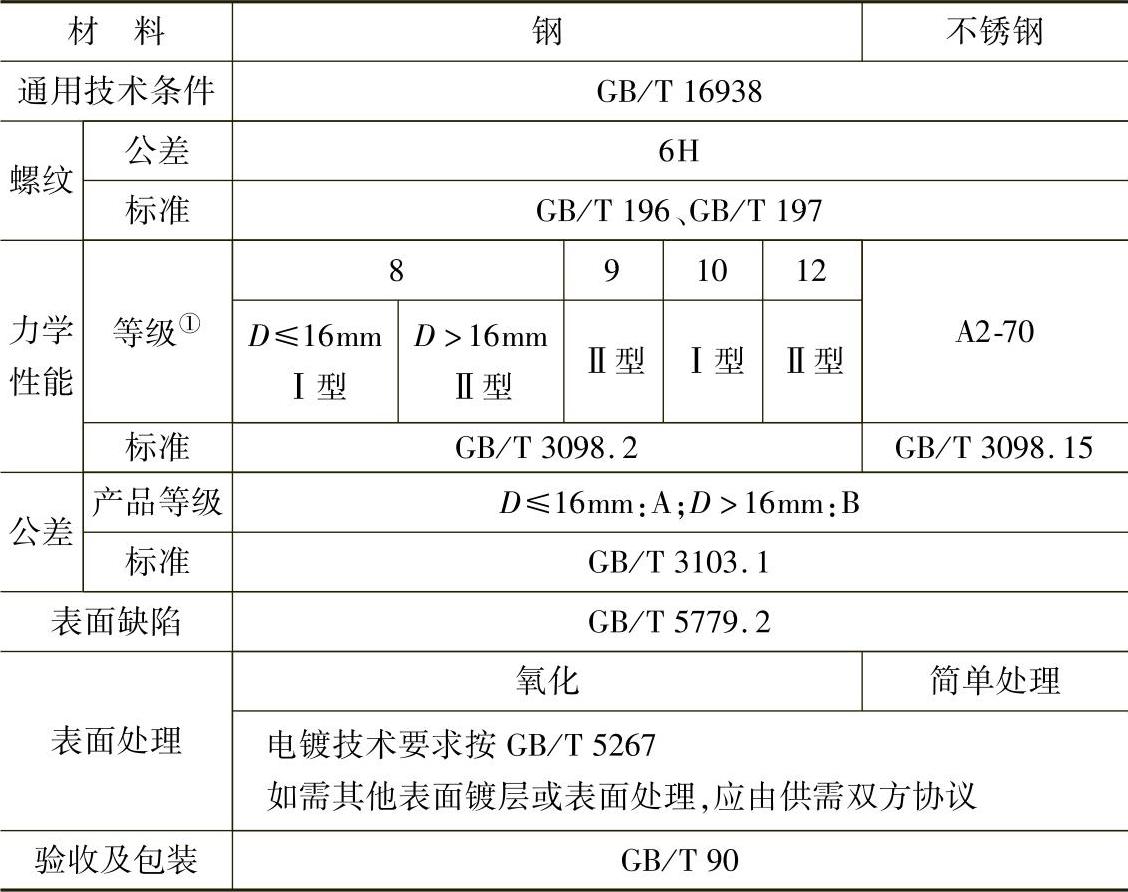

表2.3-27 技术条件和引用标准

① 本标准的螺母高度（m_min）属于Ⅱ型螺母，但GB/T 3098.2对所有的性能等级和规格并非只规定Ⅱ型螺母（如本表所示），在某些情况下，还需要按Ⅱ型螺母进行试验。
