直槽轻型弹性圆柱销

4.直槽轻型弹性圆柱销

（GB/T 879.2—2000）

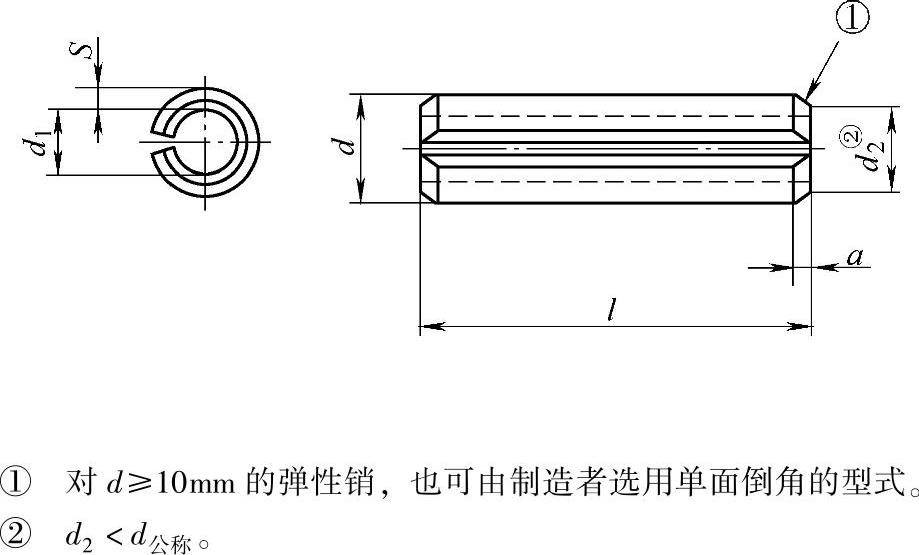

直槽轻型弹性圆柱销如图3.2-4所示，尺寸见表3.2-9，技术条件和引用标准见表3.2-10。

图3.2-4 直槽轻型弹性圆柱销

标记方法按GB/T 1237规定。

标记示例：

公称直径d=6mm、公称长度l=30mm、材料为钢（St）、热处理硬度500～560HV30、表面氧化处理、直槽、轻型弹性圆柱销的标记：

销GB/T 879.2 6×30。

应用：

销孔的公称直径应等于弹性销的公称直径（d_公称），公差带为H12。

当弹性销装入允许的最小销孔时，槽口也不得完全闭合。

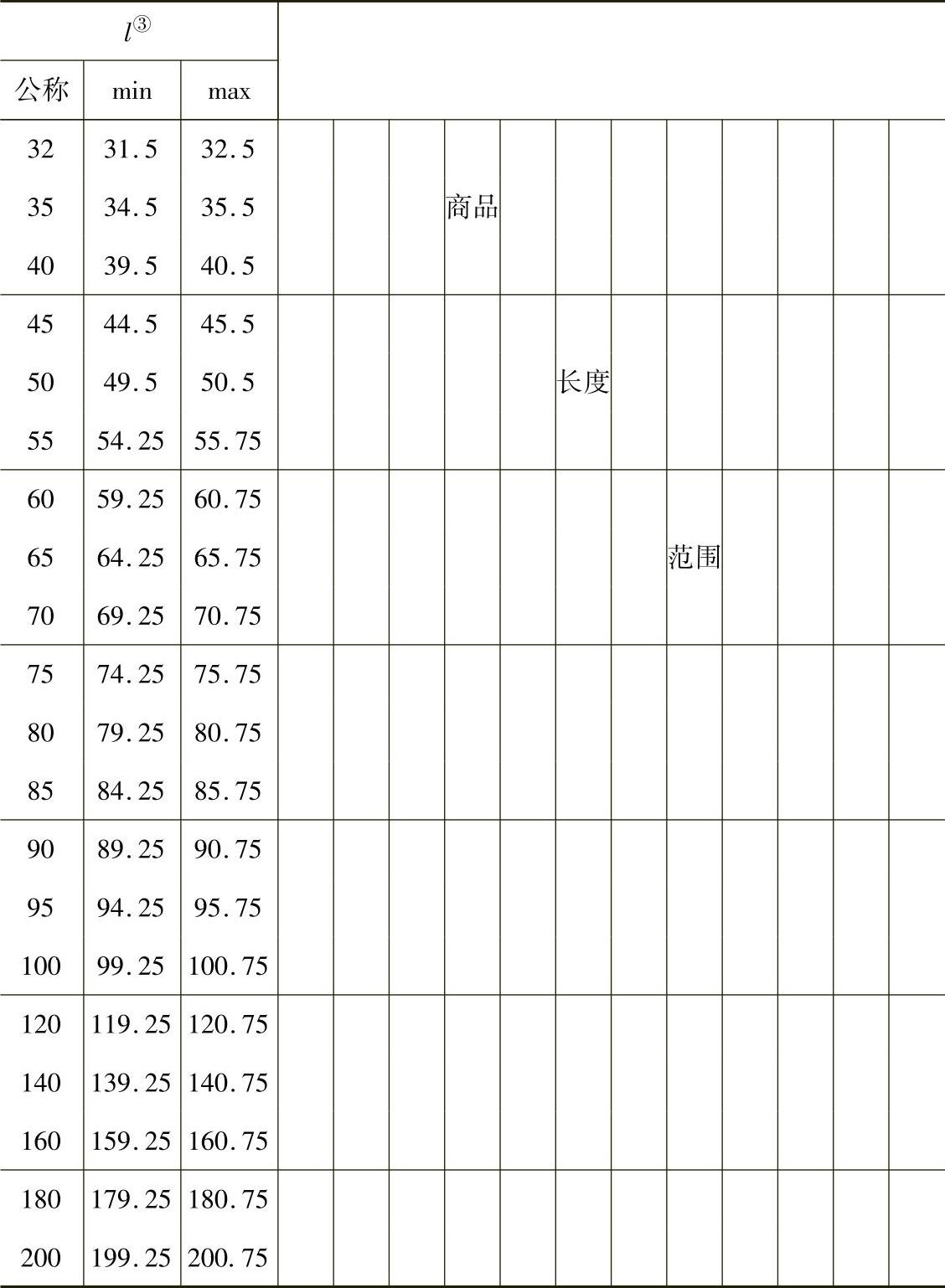

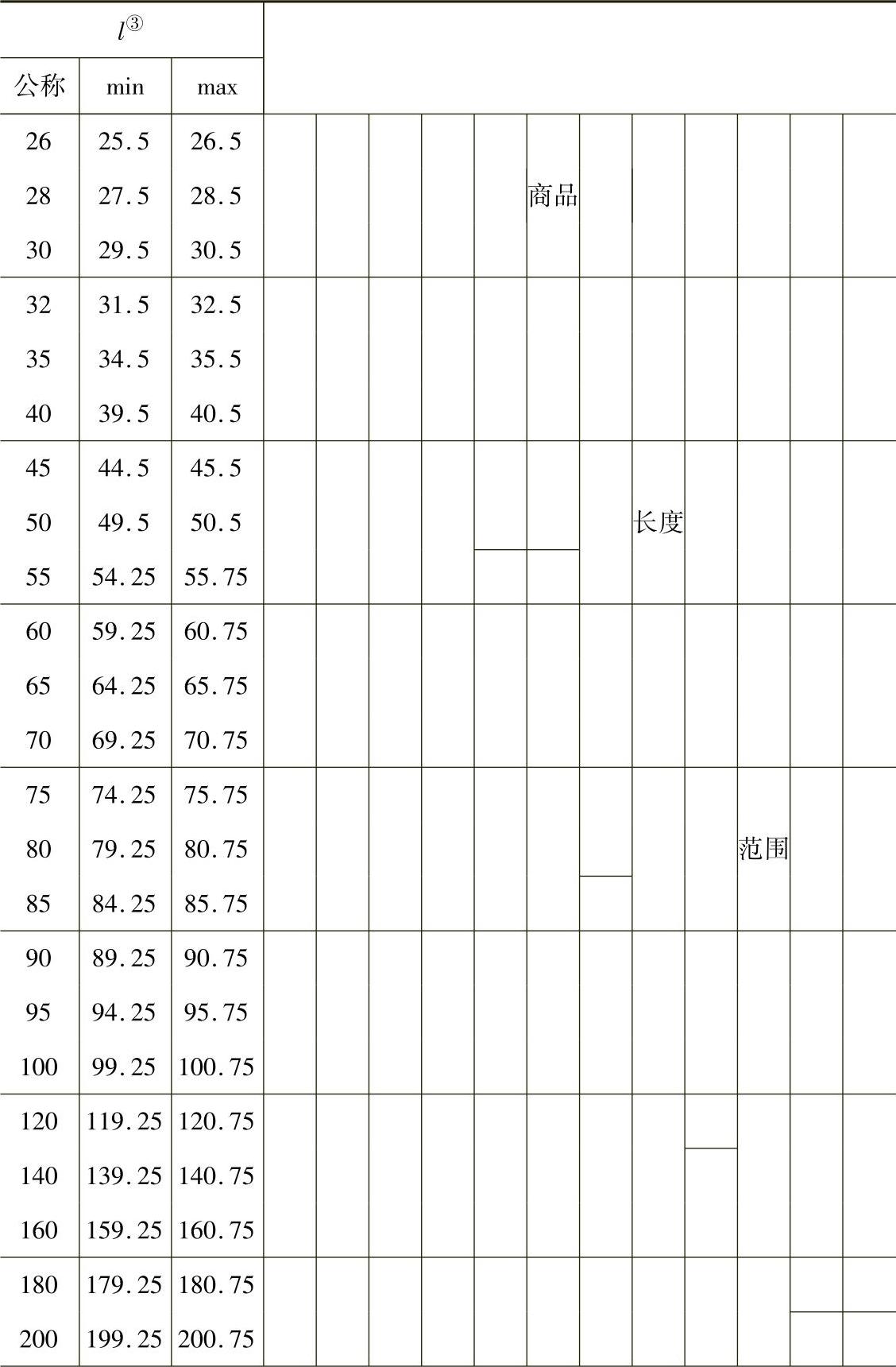

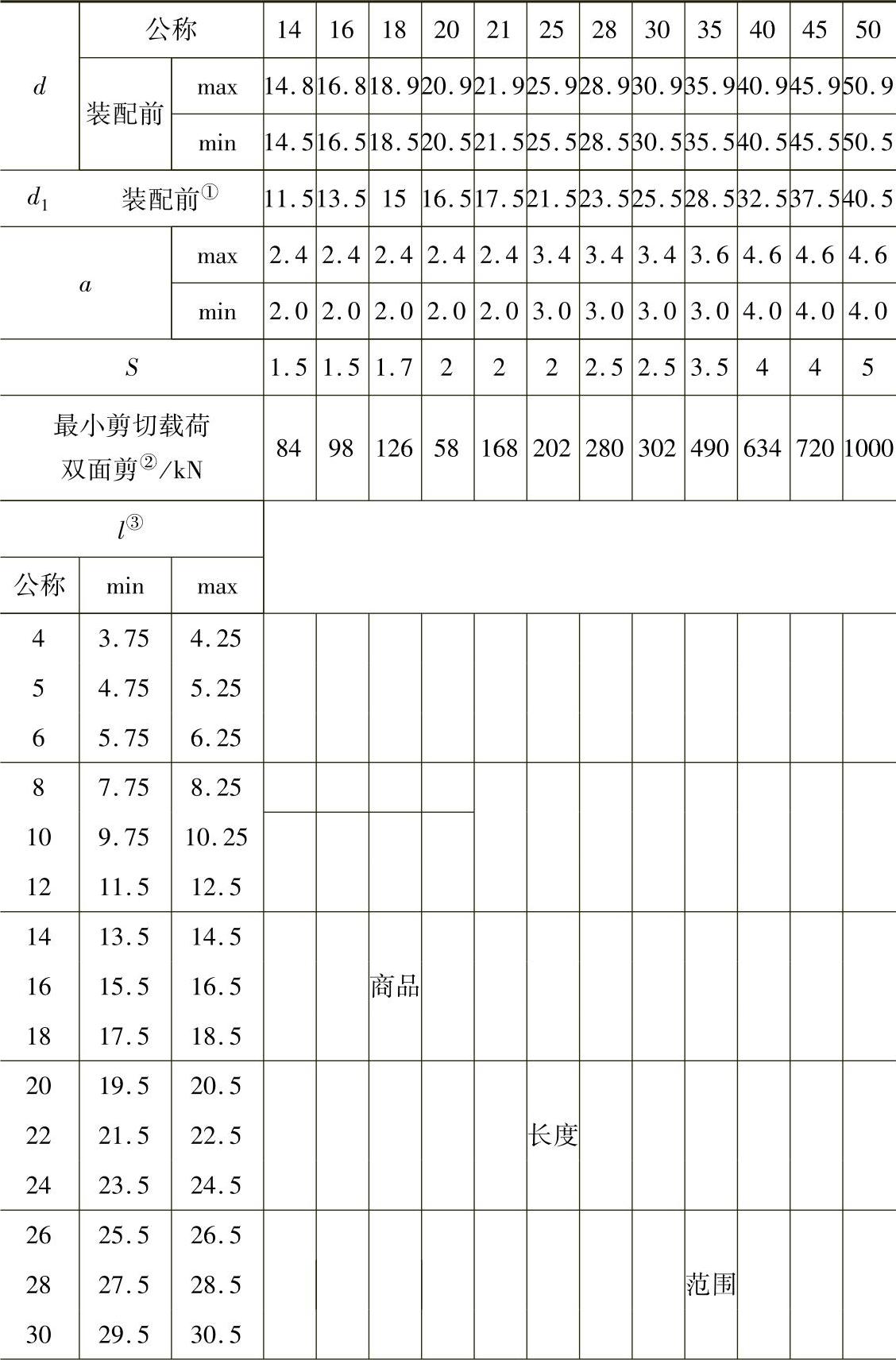

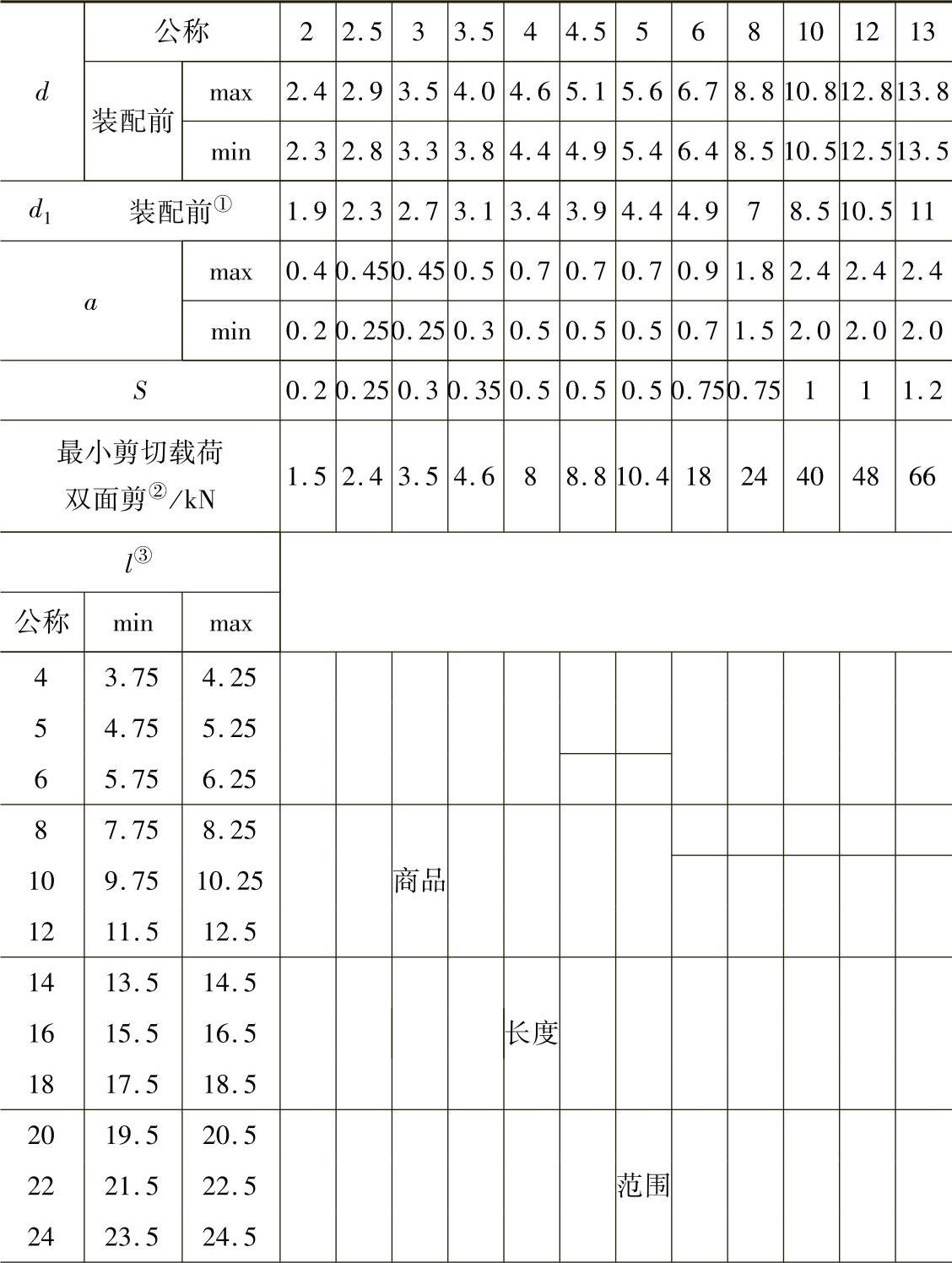

表3.2-9 尺寸 （单位：mm）

（续）

（续）

（续）

① 参考。

② 仅适用于钢和马氏体不锈钢产品；对奥氏体不锈钢弹性销，不规定双面剪切载荷值。

③ 公称长度大于200mm，按20mm递增。

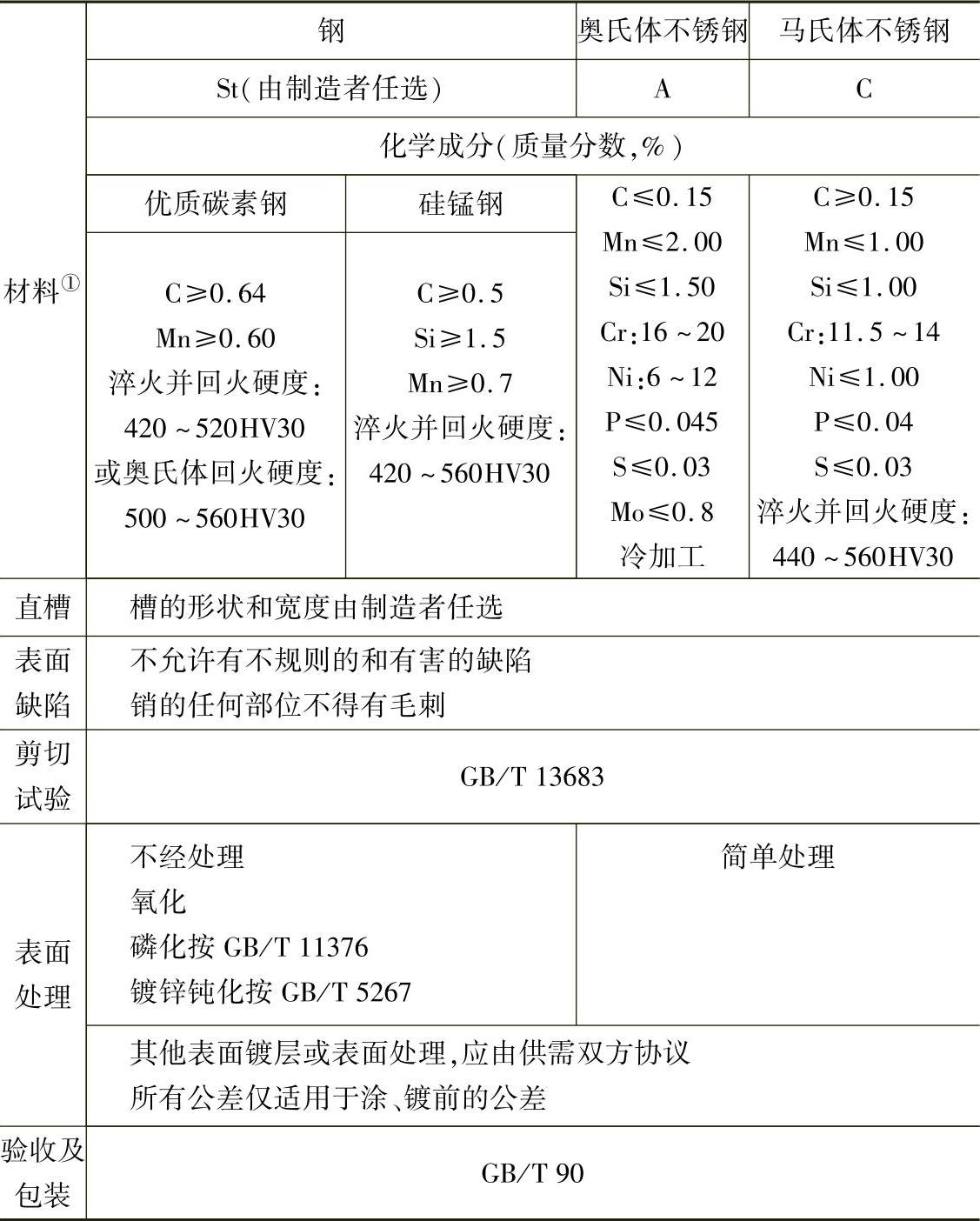

表3.2-10 技术条件和引用标准

① 其他材料由供需双方协议。
