六角法兰面螺栓小系列

1.六角法兰面螺栓小系列

小系列六角法兰面螺栓如图2.1-9～图2.1-11所示，尺寸见表2.1-21，技术条件和引用标准见表2.1-22。

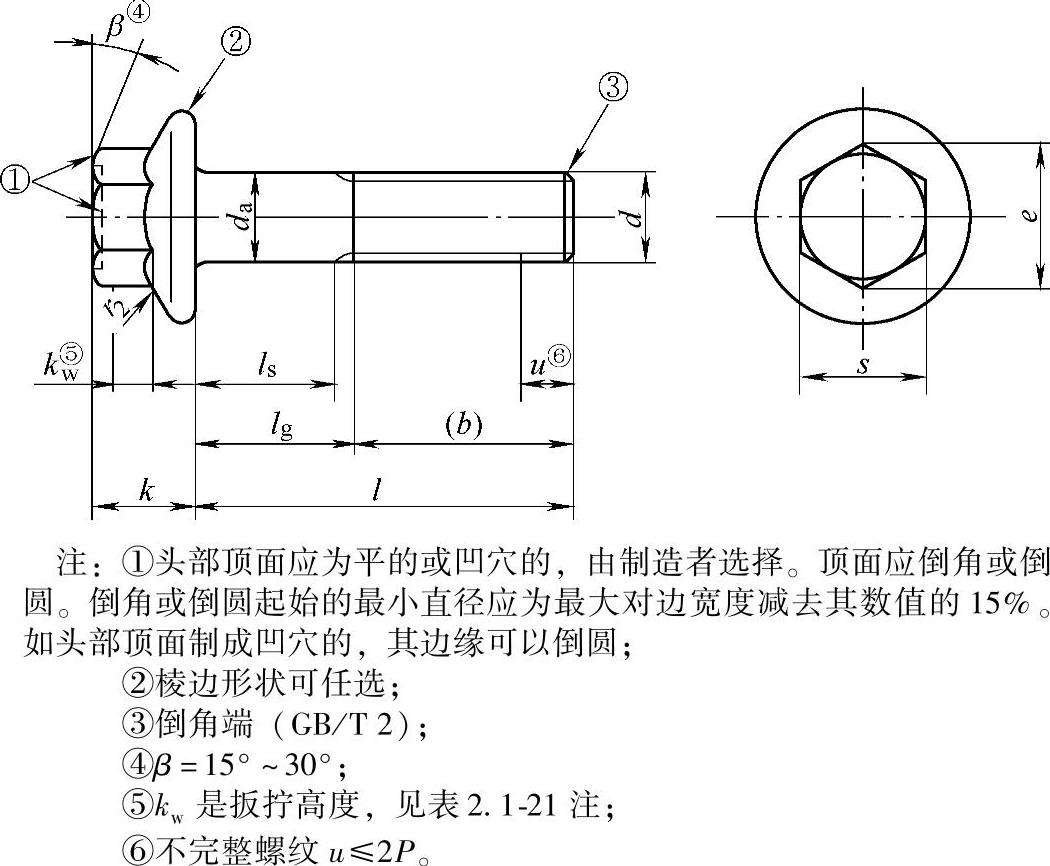

图2.1-9 粗杆（标准型）

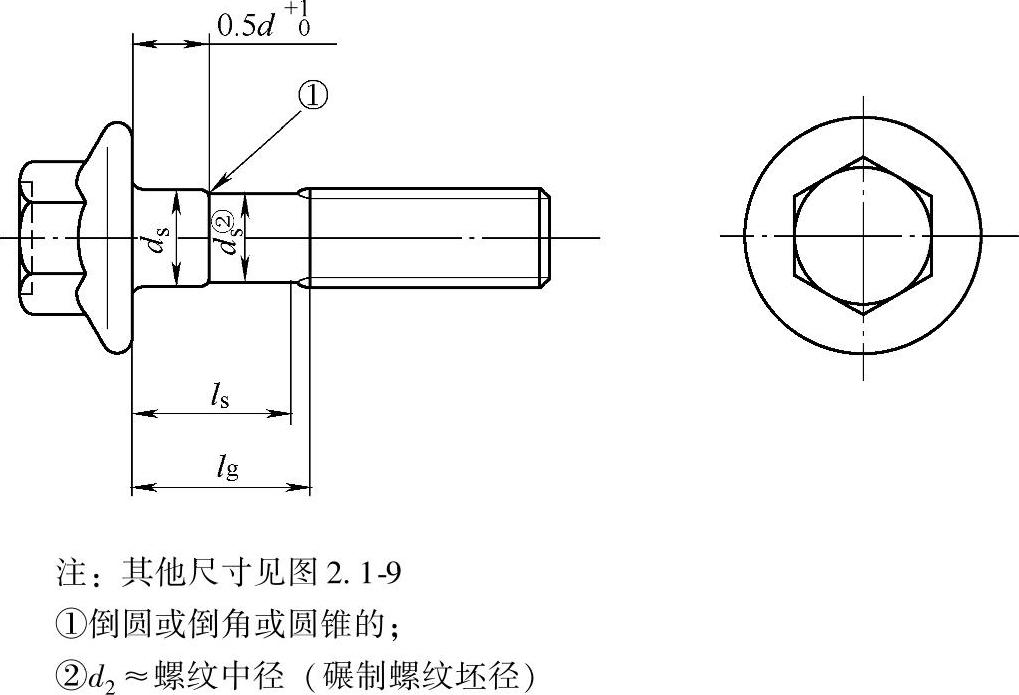

图2.1-10 细杆（R型）（使用要求时）

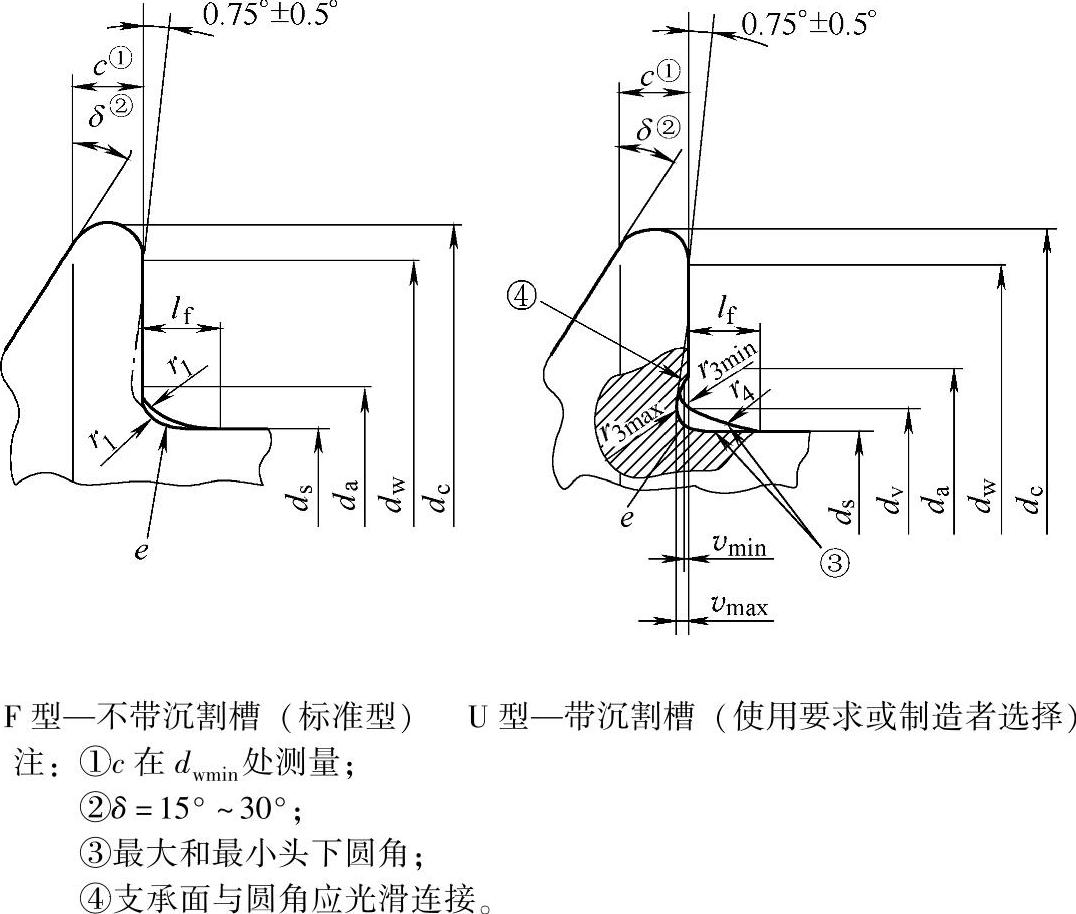

图2.1-11 头下形状（支承面）

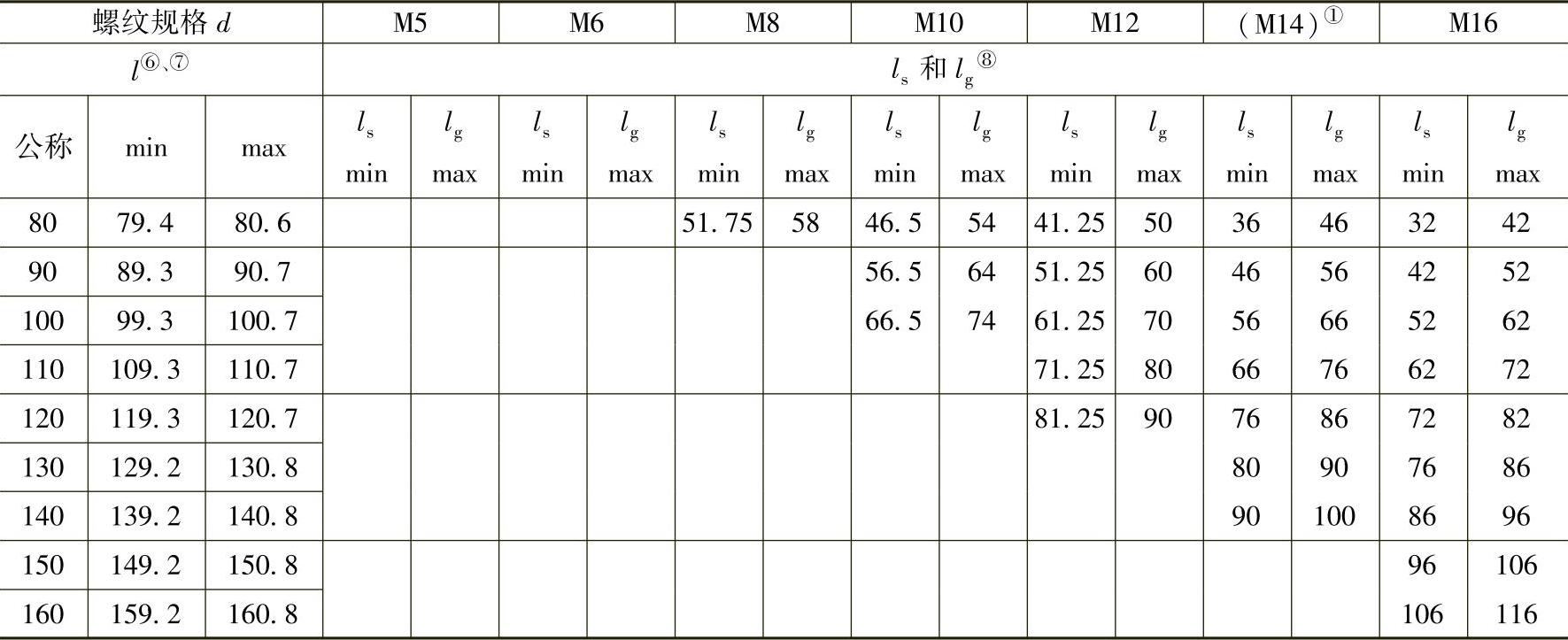

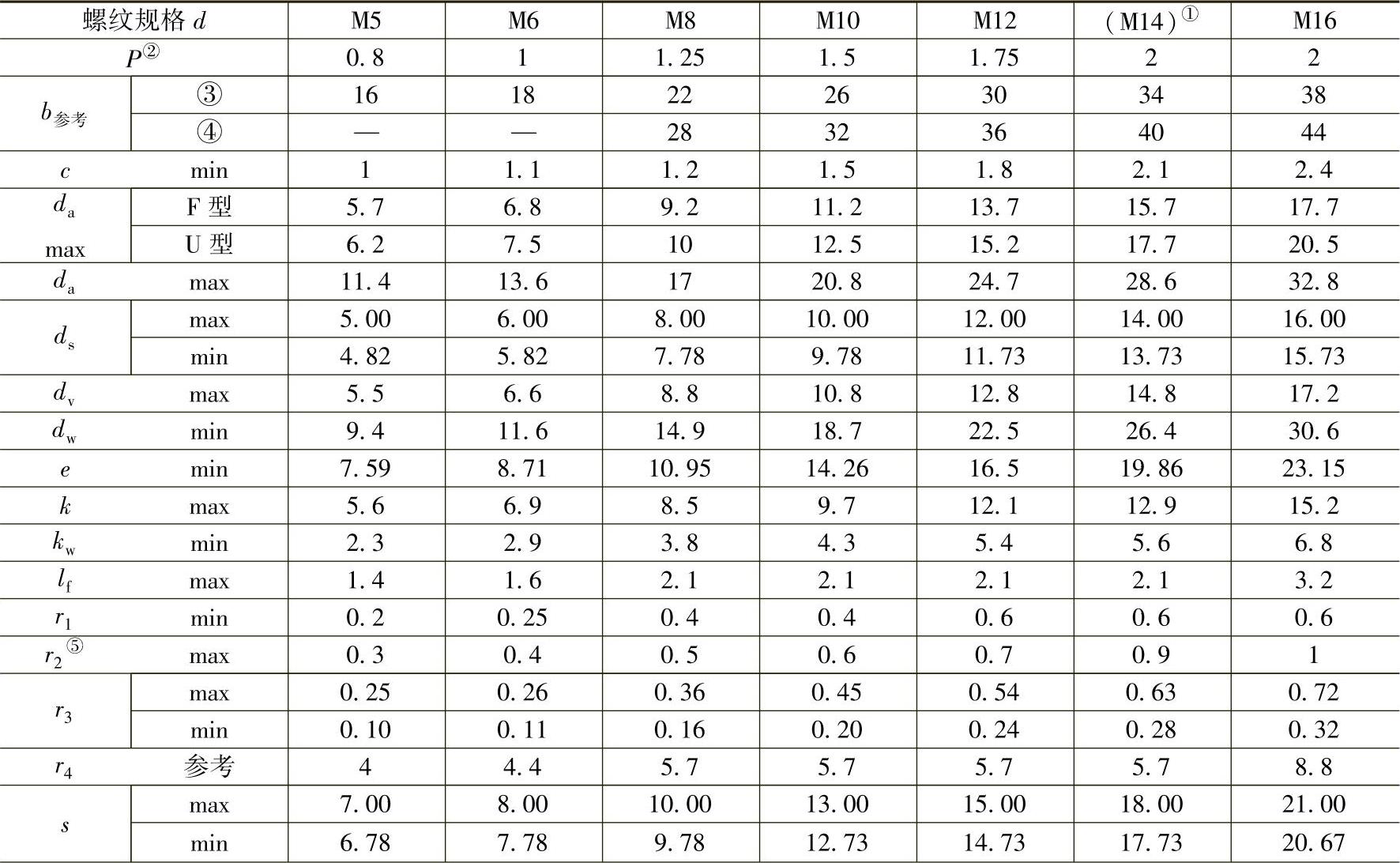

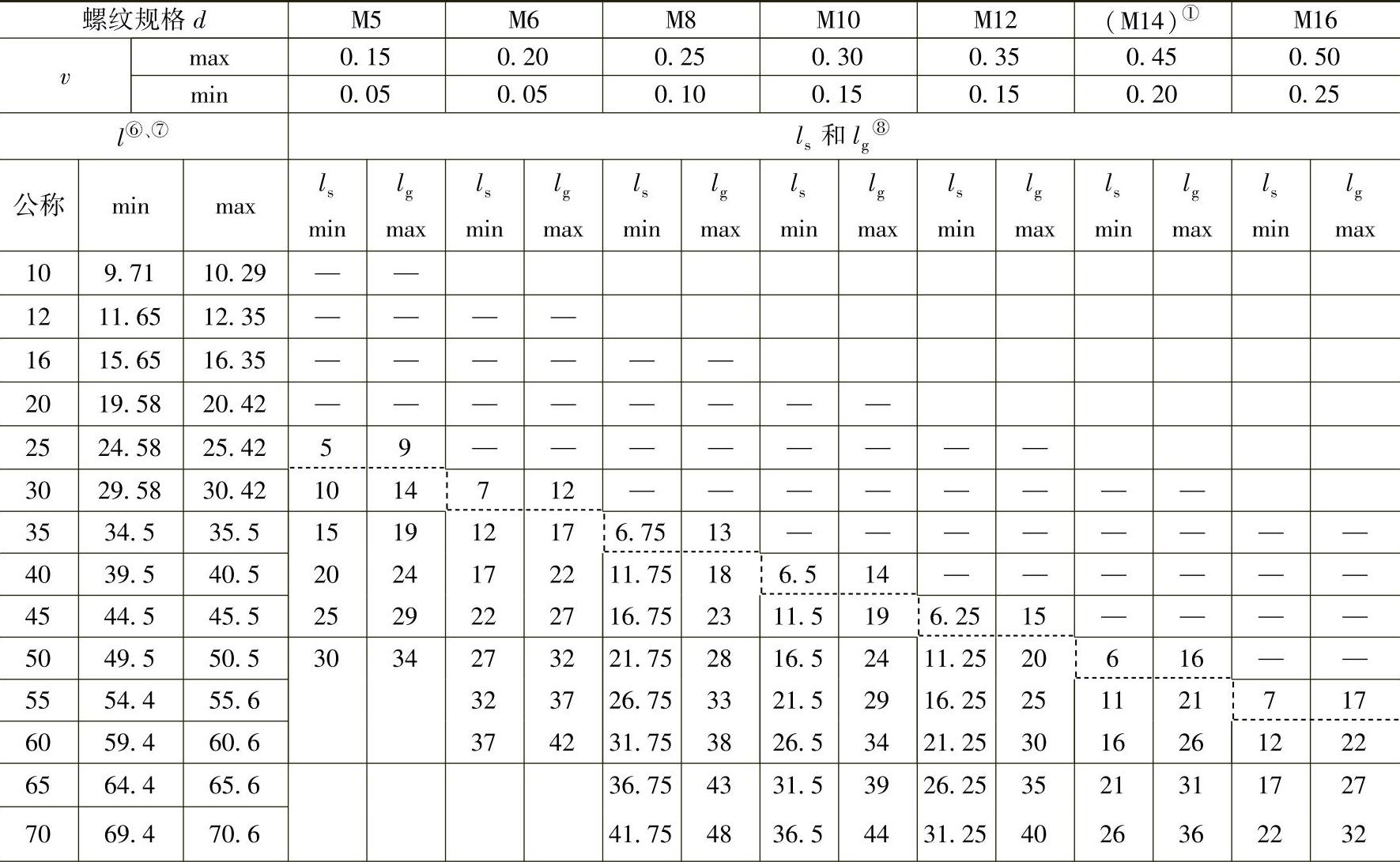

表2.1-21 尺寸 （单位：mm）

（续）

（续）

注：如产品通过了GB/T 16674.1—2004附录A的检验，则应视为满足了尺寸c、e和k_w的要求。

① 尽可能不采用括号内的规格。

② P—螺距。

③ 用于l_公称≤125mm。

④ 用于125mm＜l_公称≤200mm。

⑤ r₂适用于棱角和六角面。

⑥ 公称长度在虚线以上的螺栓，应制出全螺纹。

⑦ 细杆型（R型）仅适用于公称长度在虚线以下的螺栓。

⑧ l_g—最小夹紧长度。

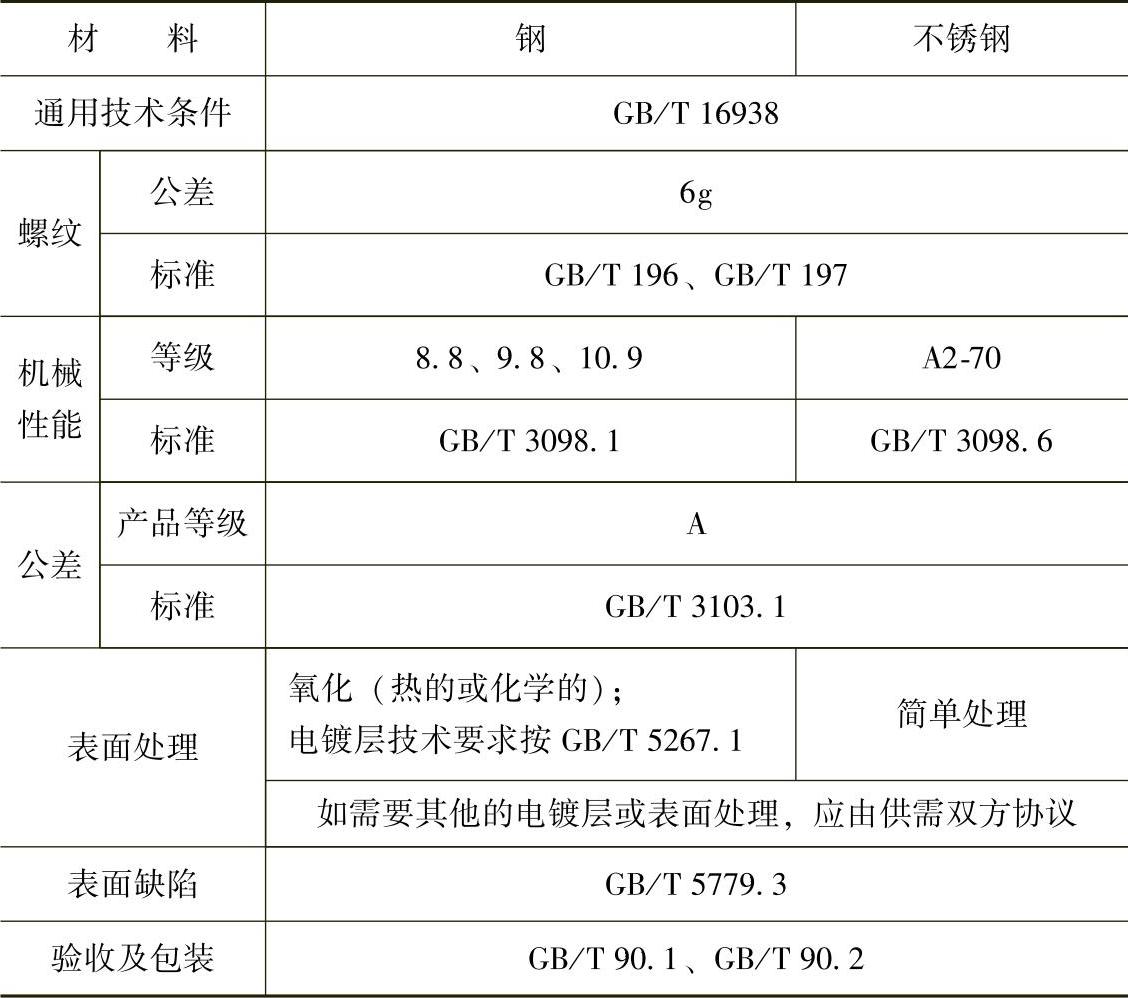

表2.1-22 技术条件和引用标准
