6.电子数显卡尺
（GB/T 14899—1994）
电子数显卡尺利用电子数字显示原理对两测量爪相对移动分隔的距离，进行读数的一种长度测量工具。
电子数显卡尺的用途与游标卡尺同，但测量精度高。并具有防磁、防锈和防油污的特点。
推荐电子数显卡尺的型式为Ⅰ、Ⅱ、Ⅲ、Ⅳ型四种，如图6.2-3所示。

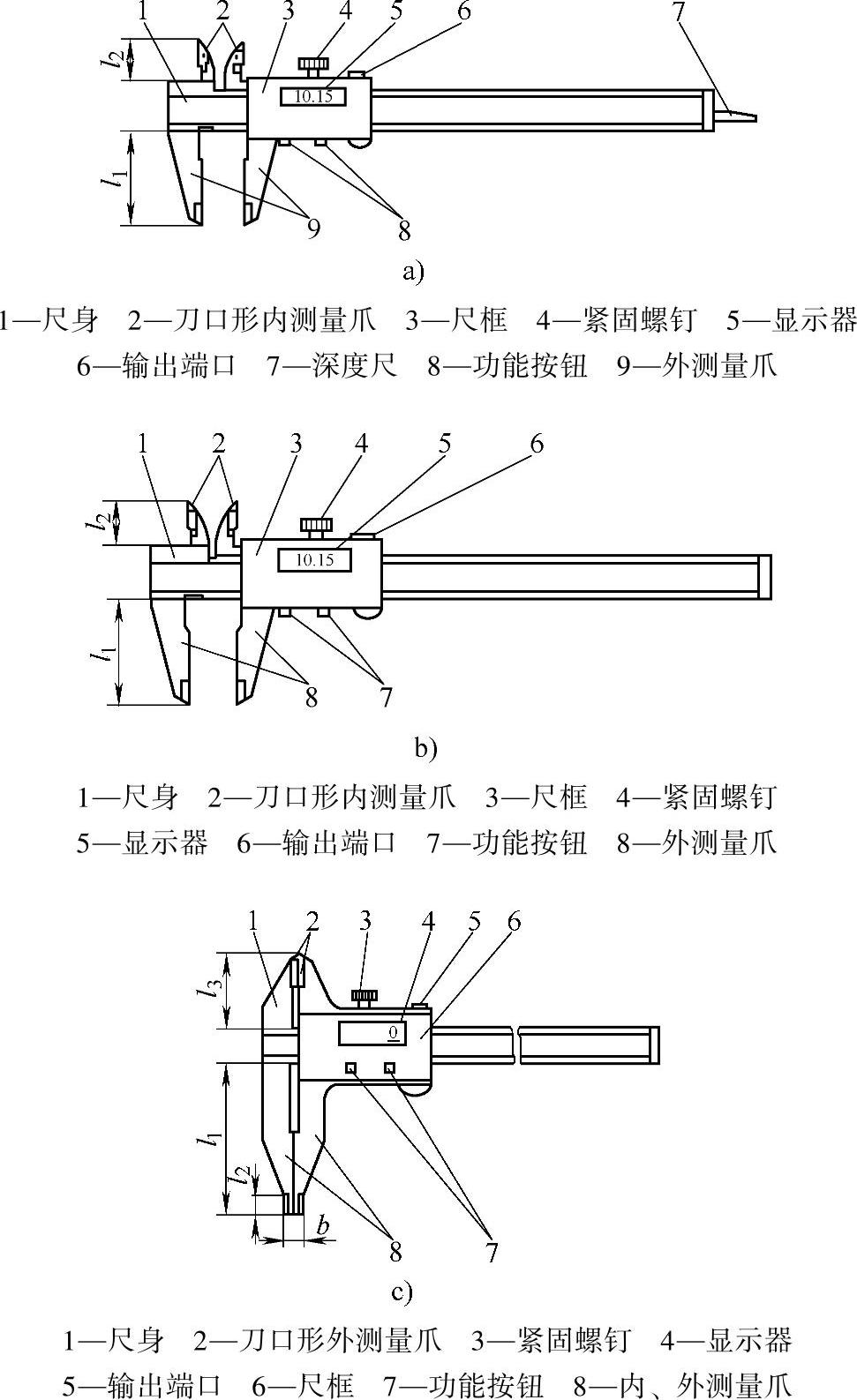

图6.2-3 电子数显卡尺
a）Ⅰ型电子数显卡尺 b）Ⅱ型电子数显卡尺 c）Ⅲ型电子数显卡尺

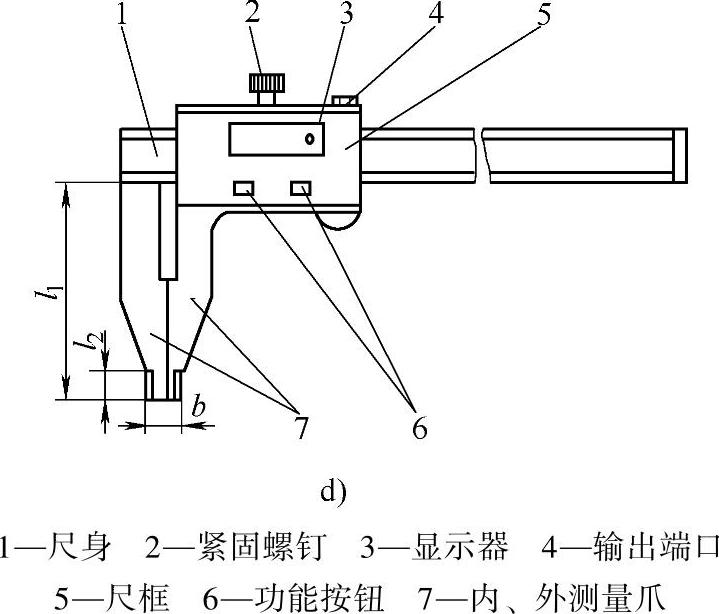

图6.2-3 电子数显卡尺（续）
d）Ⅳ型电子数显卡尺
电子数显卡尺型式及相应的测量范围见表6.2-4。

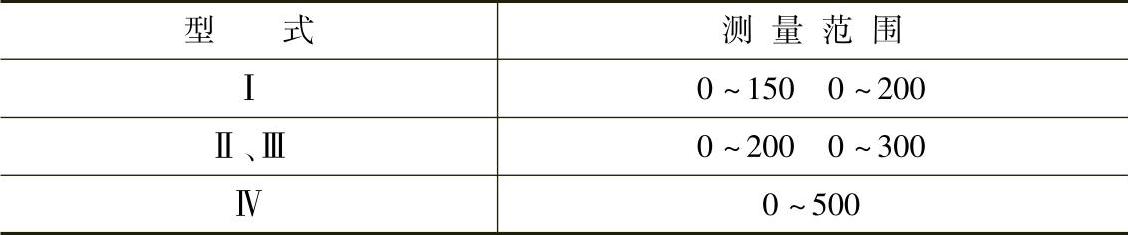

表6.2-4 测量范围 （单位：mm）
电子数显卡尺测量爪伸出长度和圆弧形内测量爪的合并宽度应符合表6.2-5的规定。

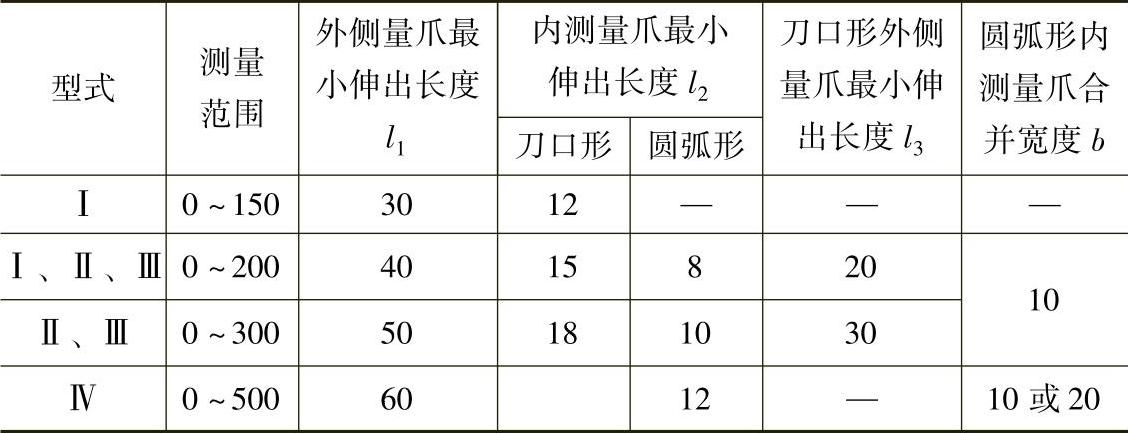

表6.2-5 测量爪的外形 （单位：mm）
