（见表1.8-31）

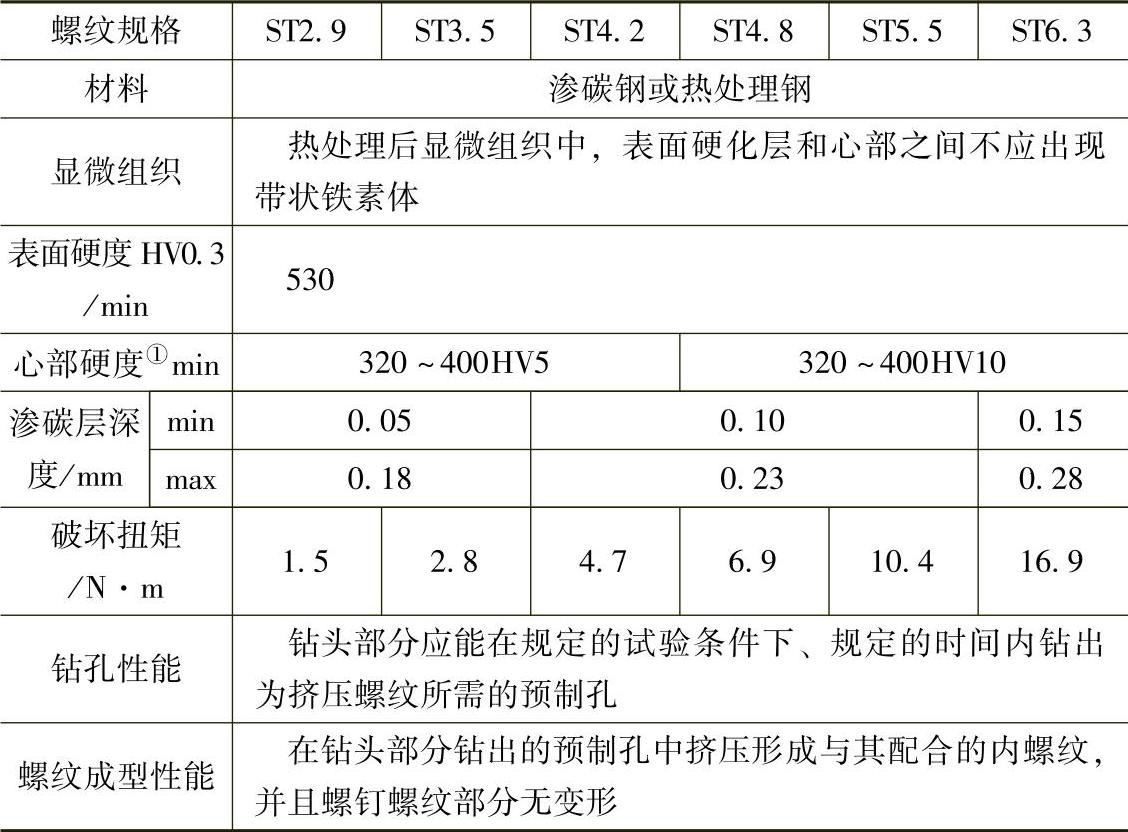

表1.8-31 自钻自攻螺钉机械性能（GB/T 3098.11—2002）
① 热处理后的硬度，建议最低回火温度330℃。应避免275～315℃的回火温度范围，以便将回火马氏体脆断危险减小到最低程度。
