内六角锥端紧定螺钉

6.内六角锥端紧定螺钉

（GB/T 78—2007）

内六角锥端紧定螺钉如图2.4-8所示，尺寸见表2.4-22，技术条件和引用标准见表2.4-23。

标记示例：

螺纹规格d=M6、公称长度l=12mm、性能等级为45H级、表面氧化的A级内六角锥端紧定螺钉的标记为：

螺钉GB/T 78 M6×12。

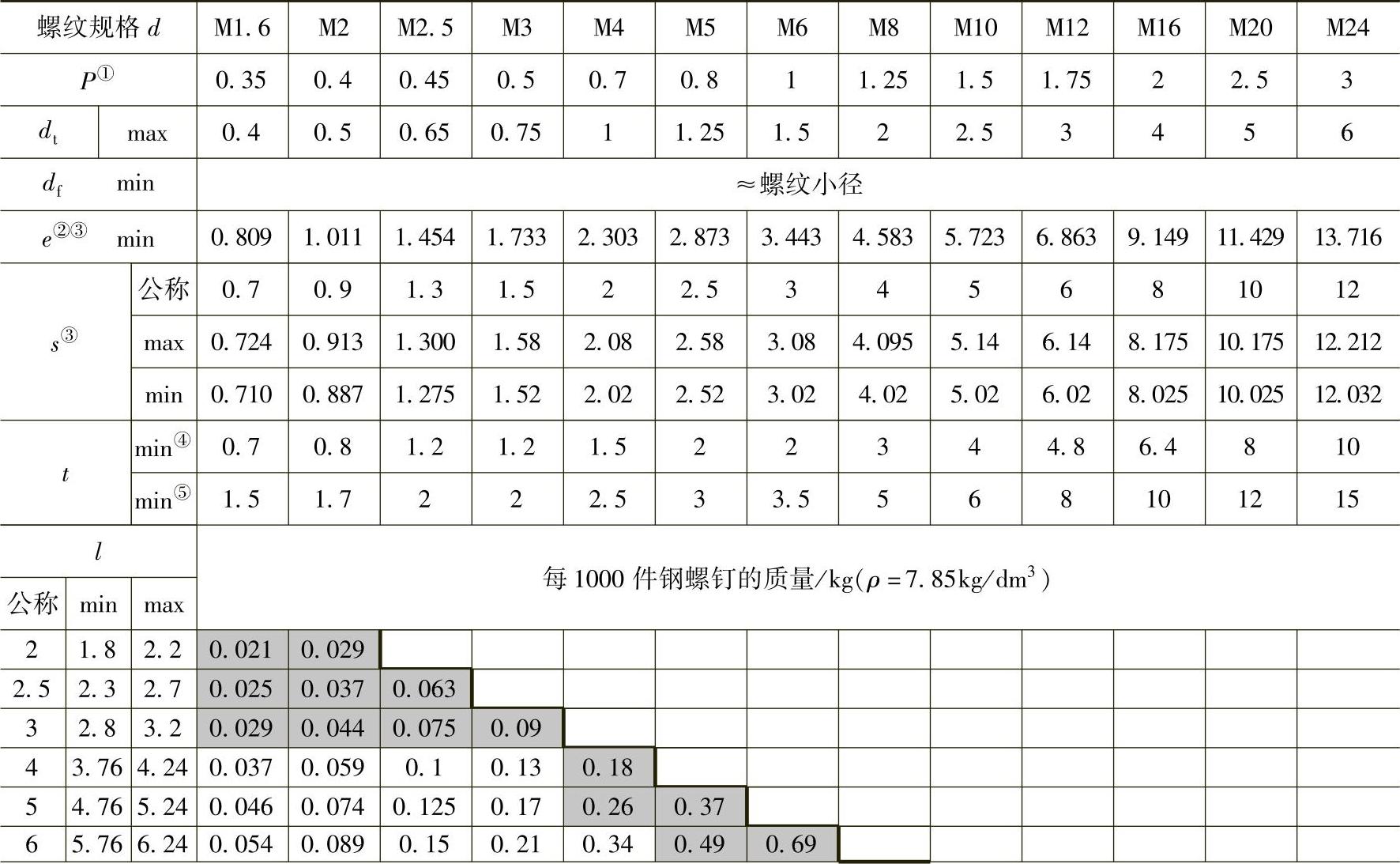

表2.4-22 尺寸 （单位：mm）

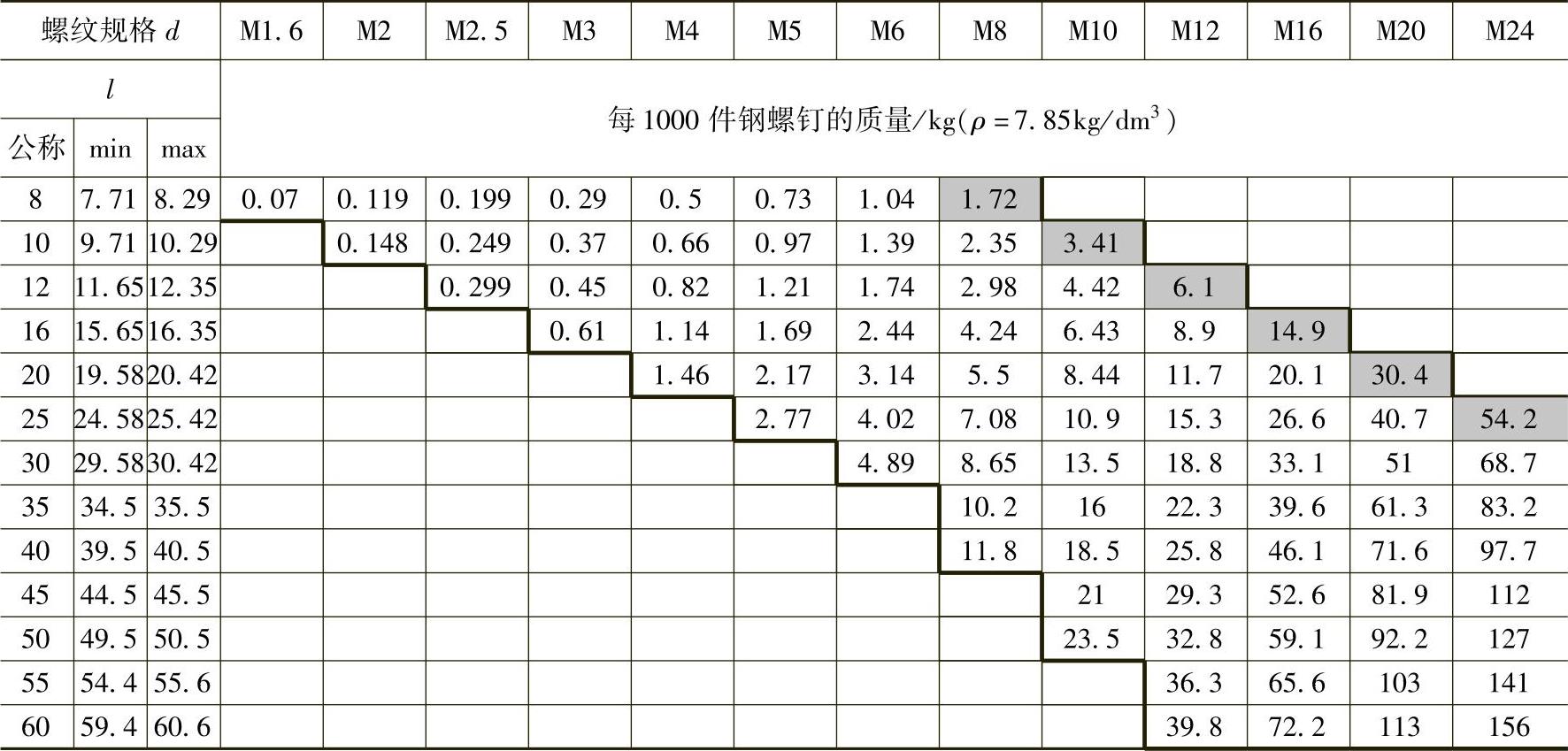

（续）

注：阶梯实线间为商品长度规格。

① P—螺距。

② e_min=1.14s_min。

③ 内六角尺寸e和s的综合测量见ISO 23429：2004。

④ 适用于公称长度处于阴影部分的螺钉。

⑤ 适用于公称长度在阴影部分以下的螺钉。

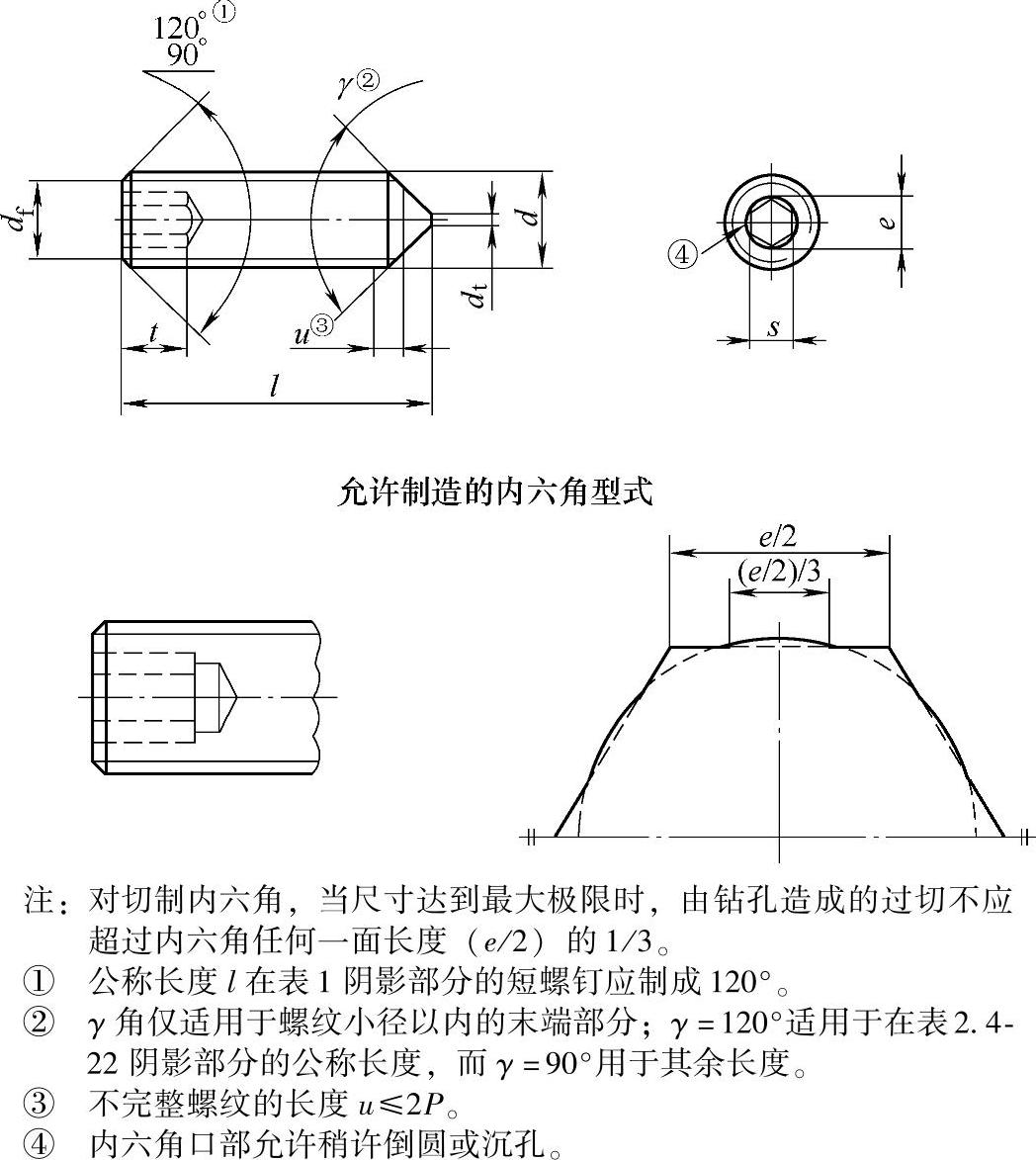

图2.4-8 内六角锥端紧定螺钉

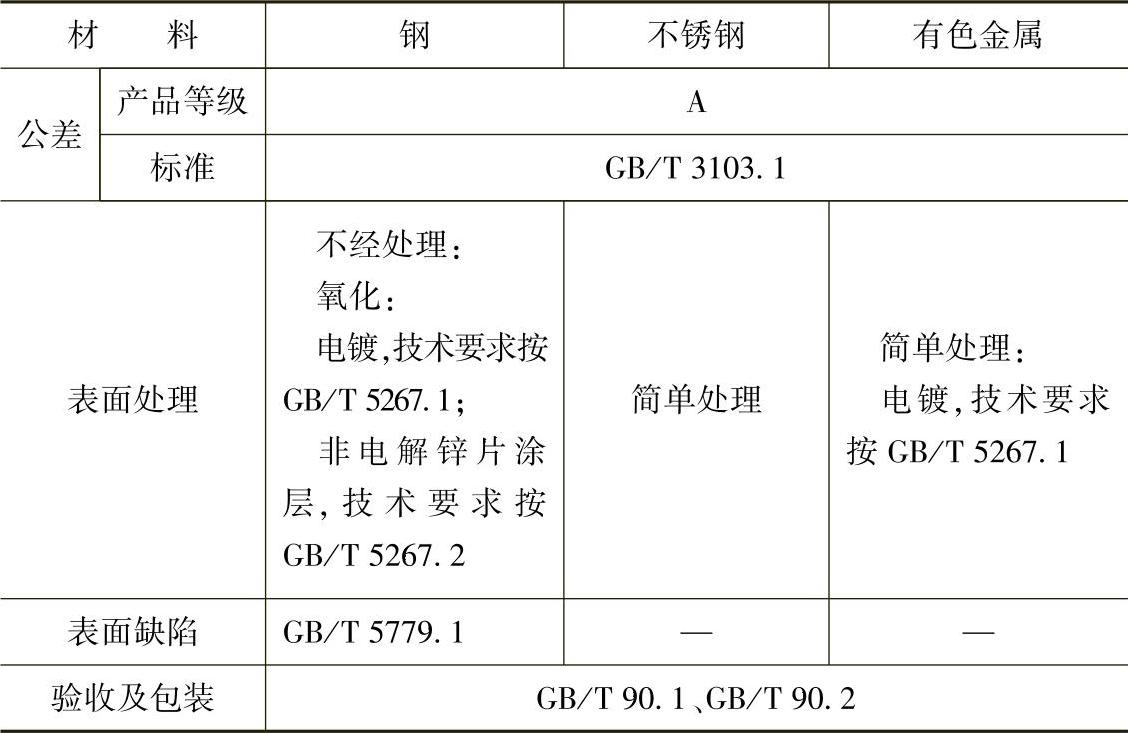

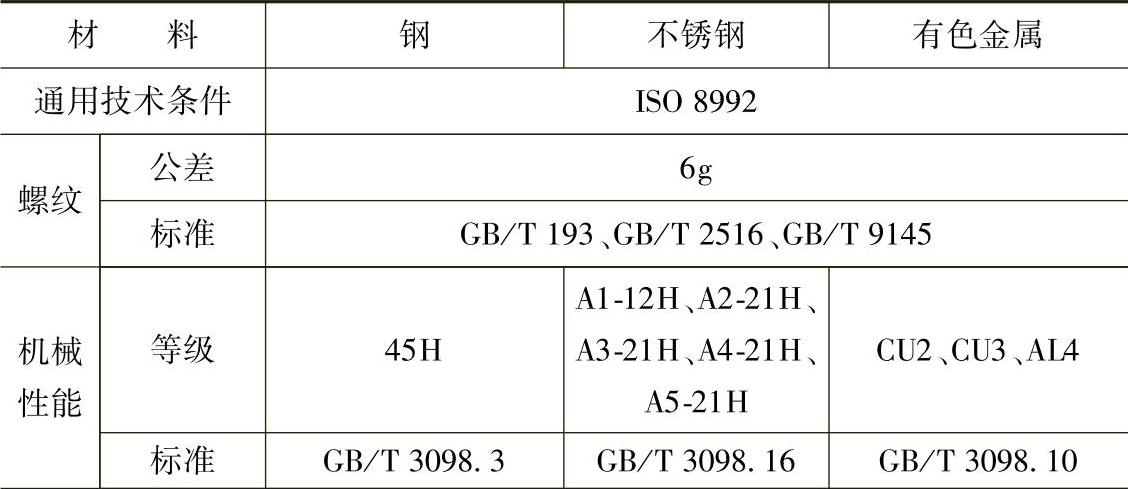

表2.4-23 技术条件和引用标准

（续）
