粗柄带颈短柄机用和手用丝锥

（GB/T 3464.3—2007）

粗柄带颈短柄机用和手用丝锥如图6.1-2所示，尺寸见表6.1-3和表6.1-4。

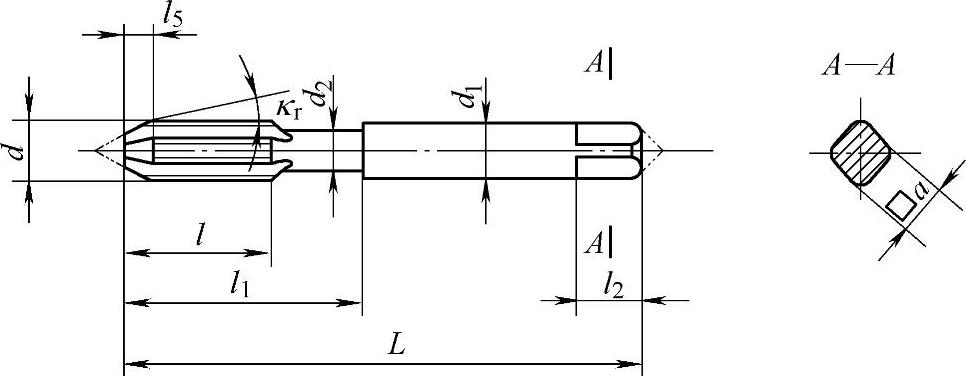

图6.1-2 粗柄带颈短柄机用和手用丝锥

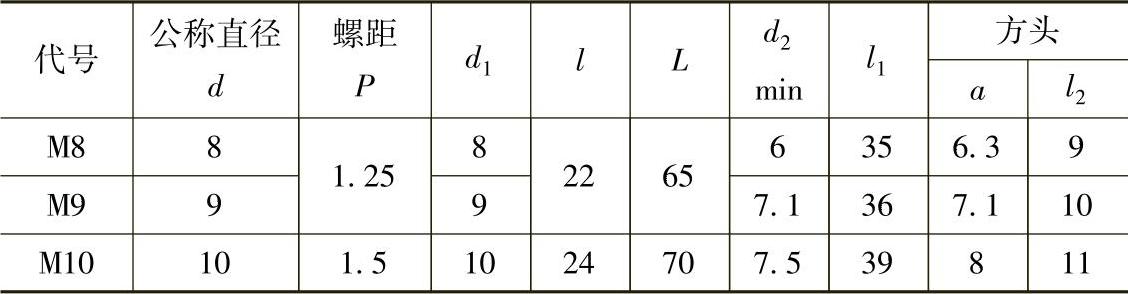

表6.1-3 粗牙普通螺纹丝锥尺寸 （单位：mm）

（续）

注：1.括号内的尺寸尽可能不用。

2.允许无空刀槽，无空刀槽时螺纹部分长度尺寸应为l+（l₁-l）/2。

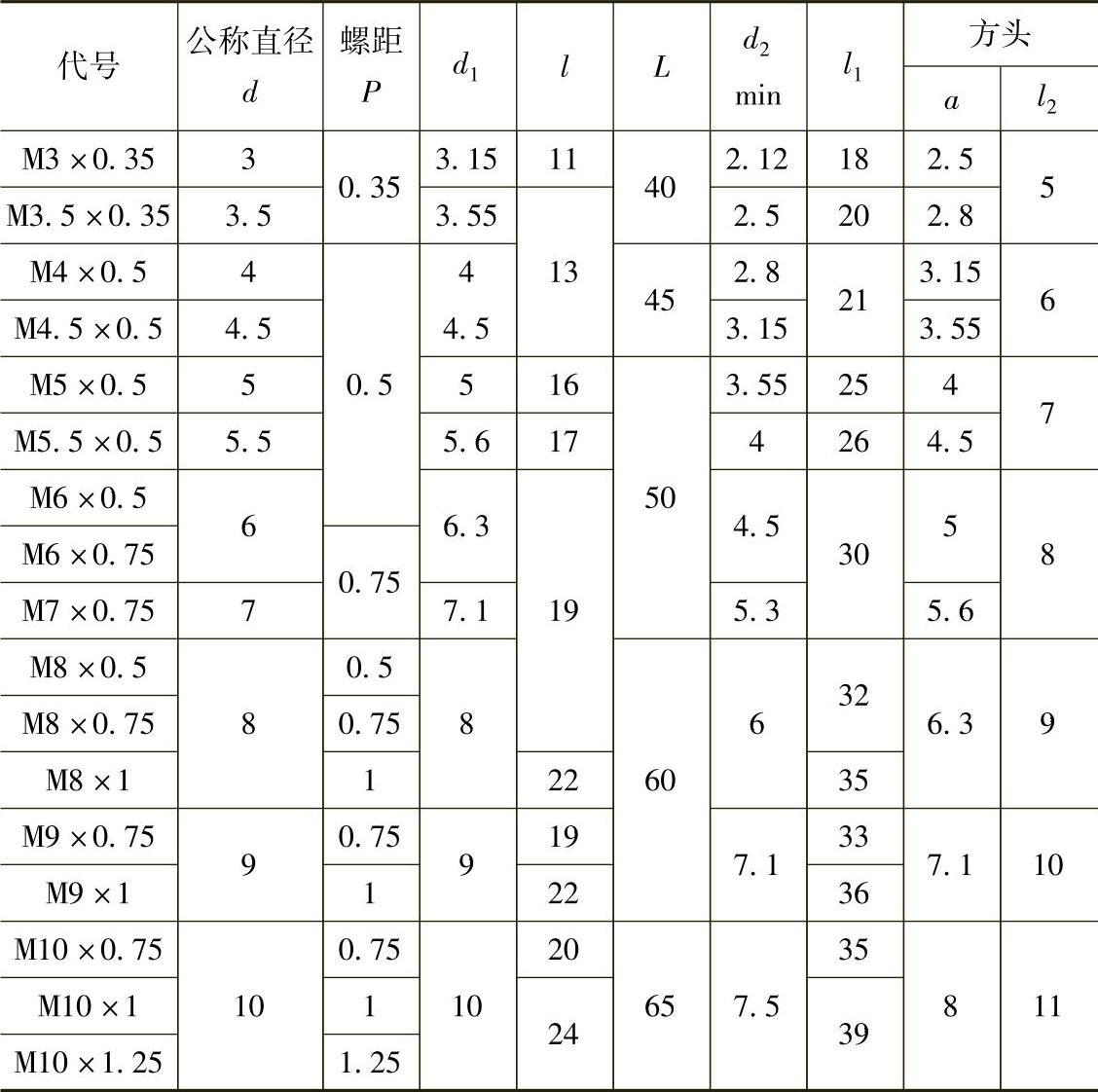

表6.1-4 细牙普通螺纹丝锥尺寸 （单位：mm）

注：允许无空刀槽，无空刀槽时螺纹部分长度尺寸应为l+（l₁-l）/2。
