六角法兰面自钻自攻螺钉

11.六角法兰面自钻自攻螺钉

（GB/T 15856.4—2002）

六角法兰面自钻自攻螺钉如图2.6-11所示，尺寸见表2.6-21，技术条件和引用标准见表2.6-22。

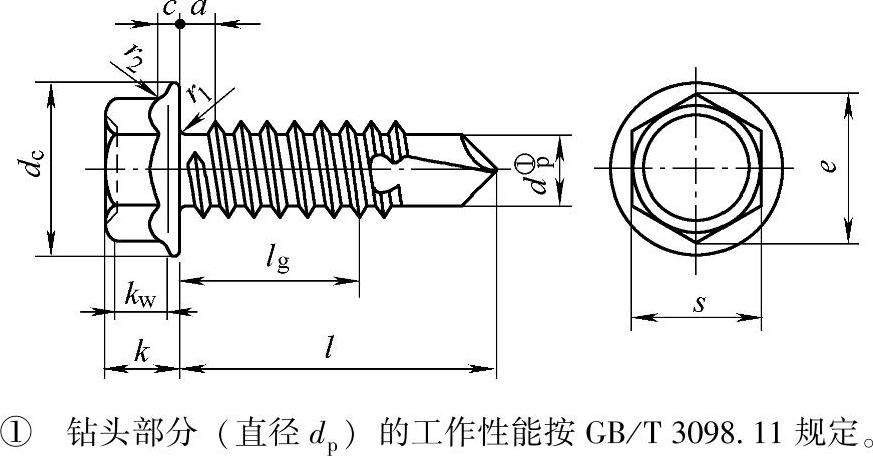

图2.6-11 六角法兰面自钻自攻螺钉

标记方法按GB/T 1237规定。

标记示例：

螺纹规格ST3.5、公称长度l=16mm、镀锌钝化的六角法兰面自钻自攻螺钉的标记：

自攻螺钉GB/T 15856.4 ST3.5×16。

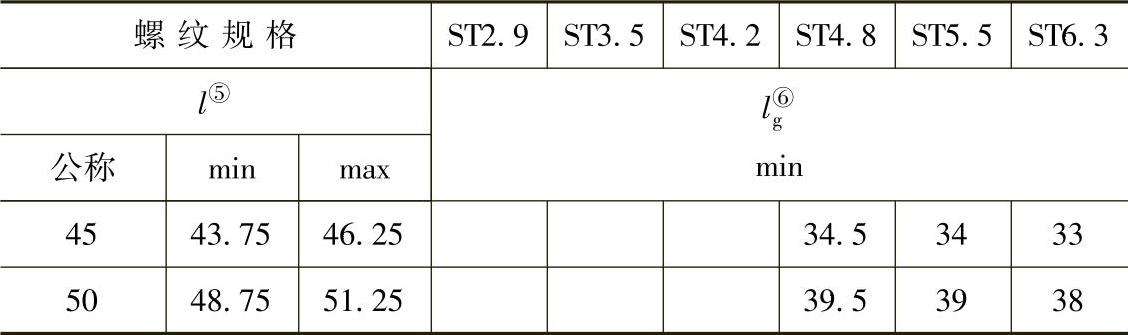

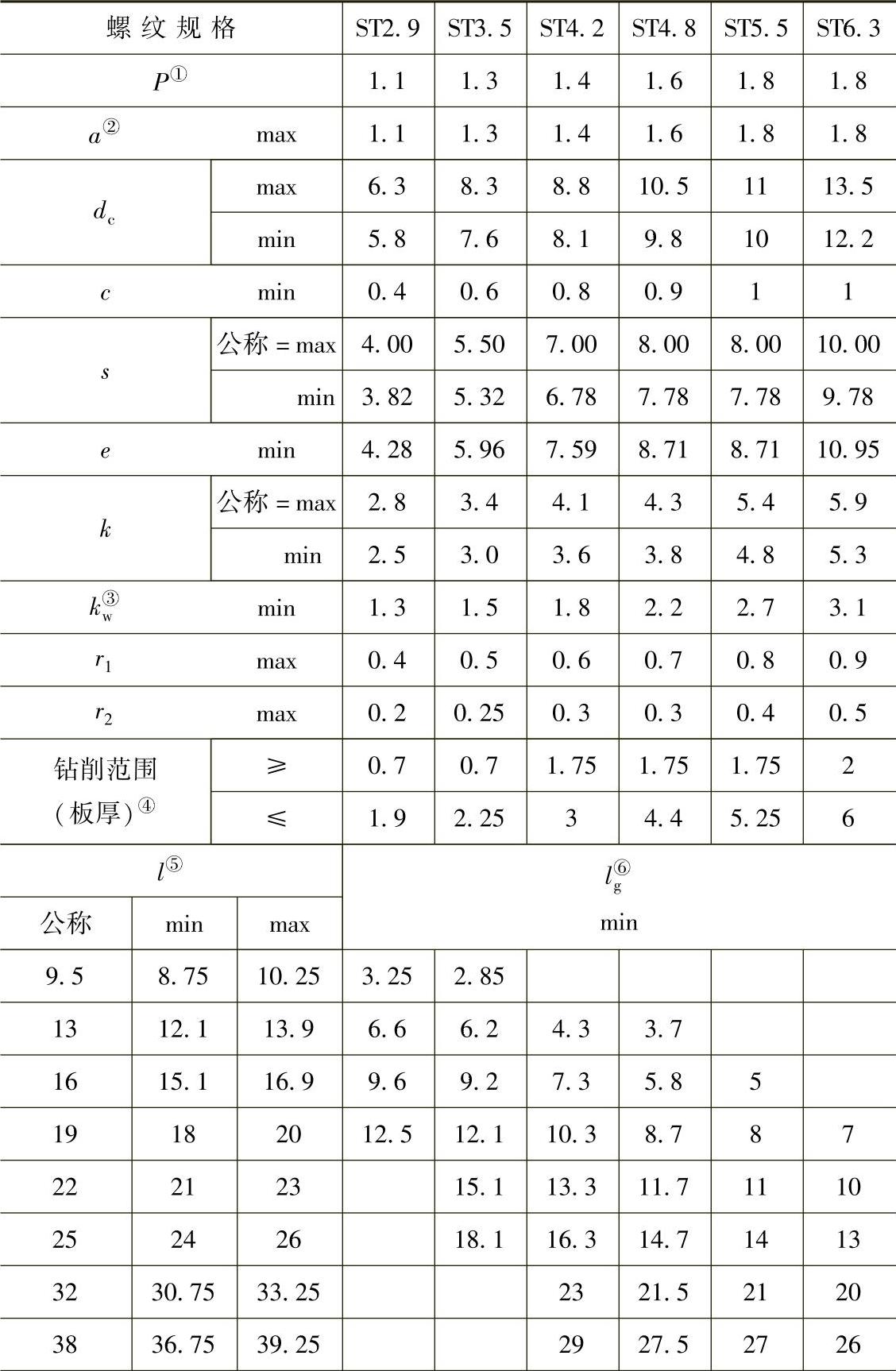

表2.6-21 尺寸 （单位：mm）

（续）

注：产品通过了附录A（标准的附录）的检验，则应视为满足了尺寸e、c和k_w的要求。

① P—螺距。

② a—最末一扣完整螺纹至支承面的距离。

③ k_w—扳拧高度。

④ 为确定公称长度l，需对每个板的厚度加上间隙或夹层厚度。

⑤ l＞50mm的长度规格，由供需双方协议。但其长度规格应符合l=55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160、170、180、190、200mm。

⑥ l_g—第一扣完整螺纹至支承面的距离。

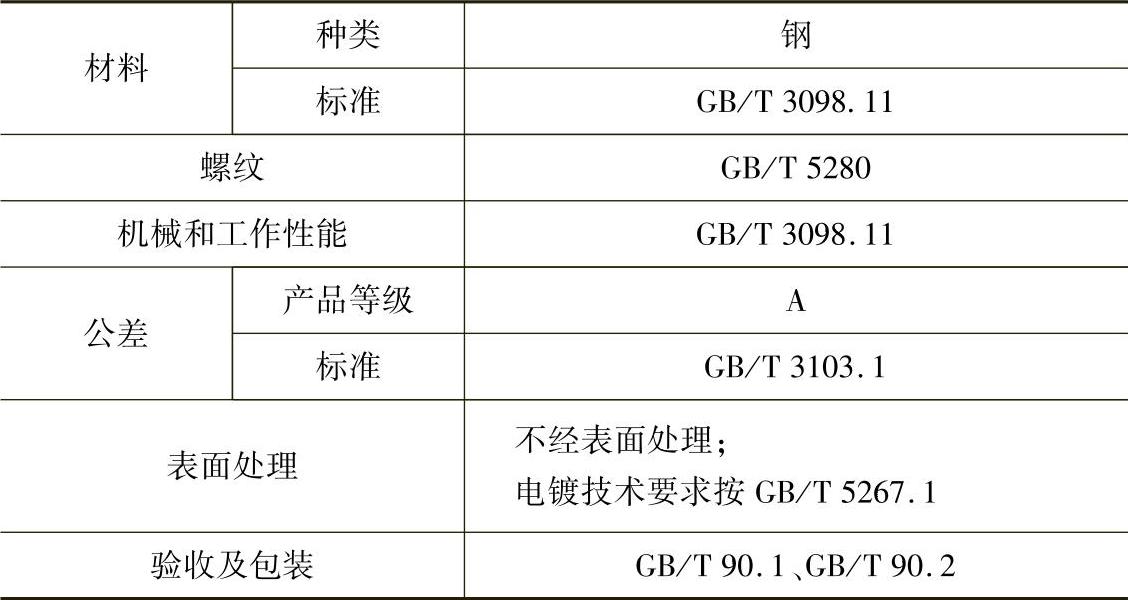

表2.6-22 技术条件和引用标准
