开槽圆柱头轴位螺钉

1.开槽圆柱头轴位螺钉

（GB 830—1988）

开槽圆柱头轴位螺钉如图2.4-25所示，尺寸见表2.4-55，长度可按表2.4-56选择技术条件和引用标准见表2.4-57。

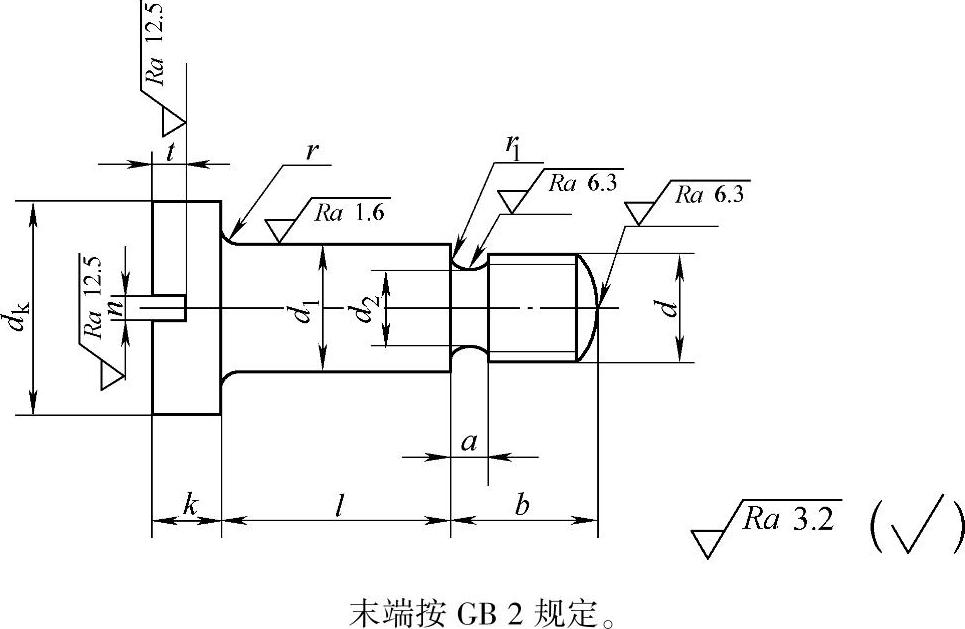

图2.4-25 开槽圆柱头轴位螺钉

标记方法按GB 1237规定。

标记示例：

螺纹规格d=M5、公称长度l=10mm，性能等级为4.8级、不经表面处理的开槽圆柱头轴位螺钉的标记：

螺钉GB 830 M5×10。

d₁按f9制造时应加标记f9：

螺钉GB 830 M5f9×10。

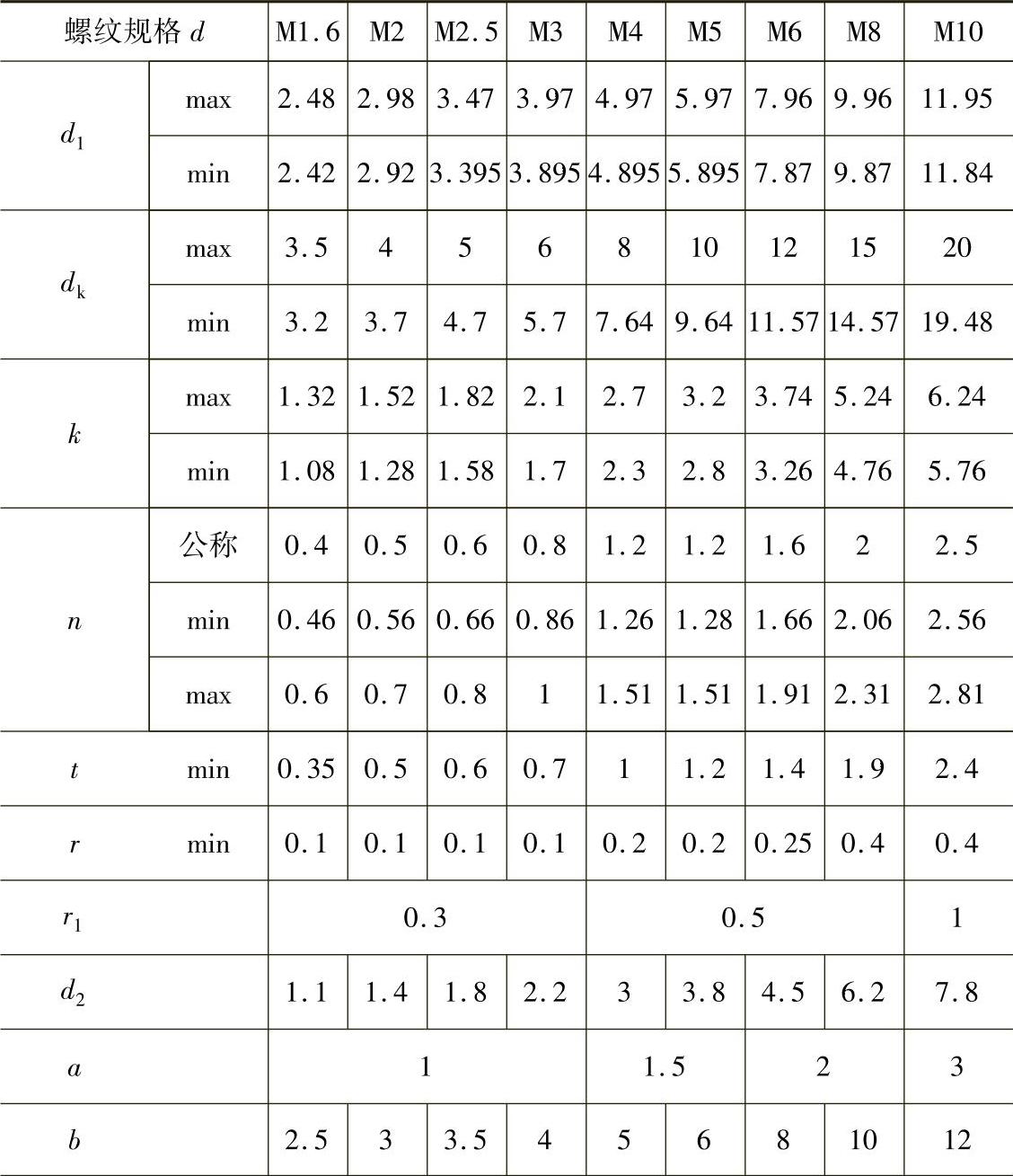

表2.4-55 尺寸 （单位：mm）

（续）

注：1.尽可能不采用括号内的规格。

2.轴位直径d₁亦可按f9制造。

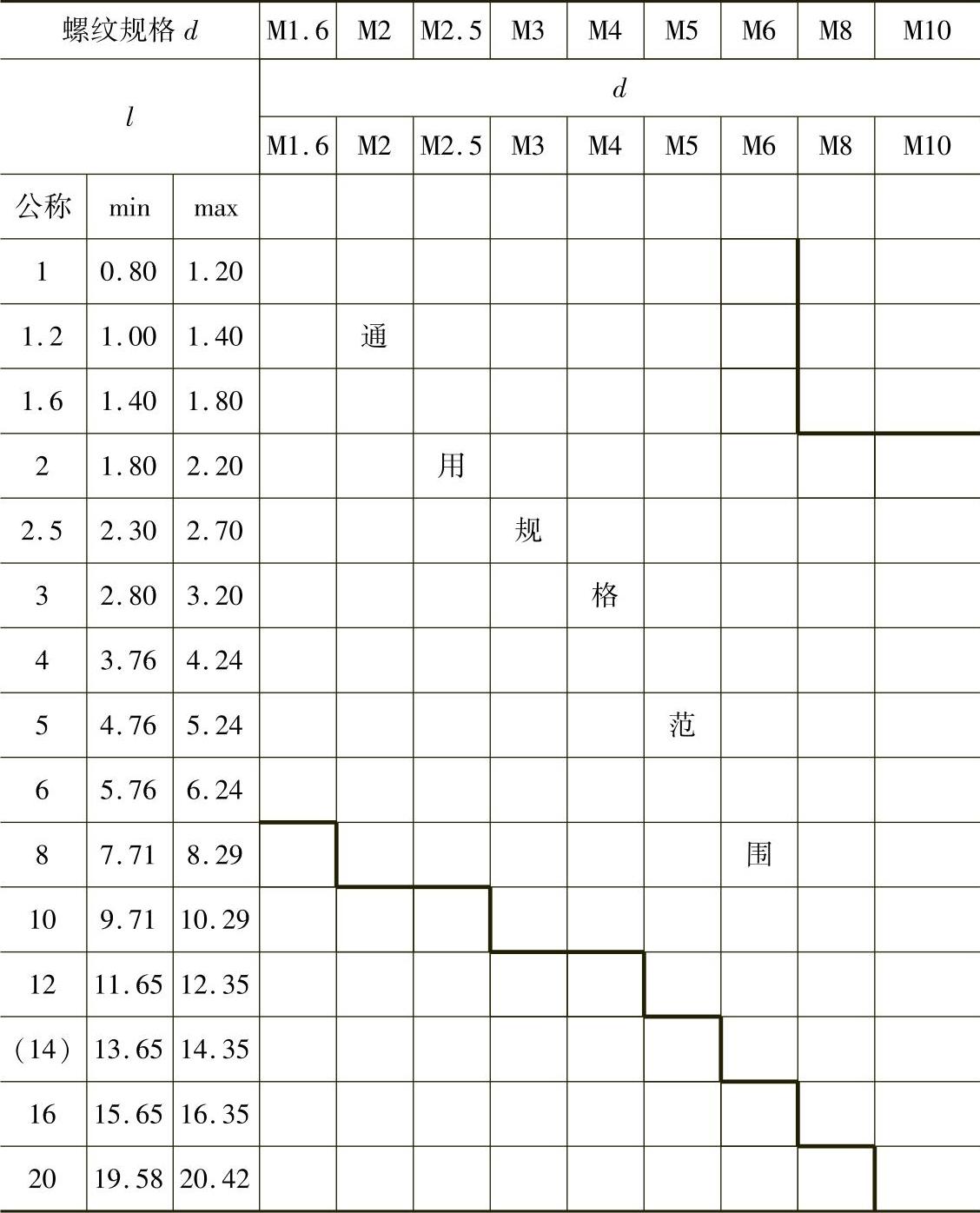

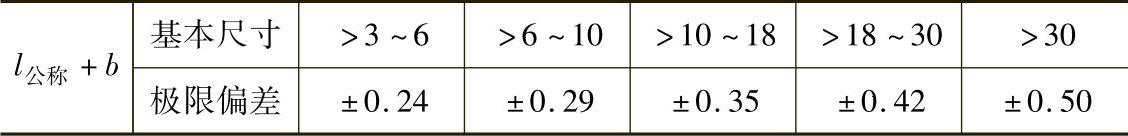

表2.4-56 推荐长度 （单位：mm）

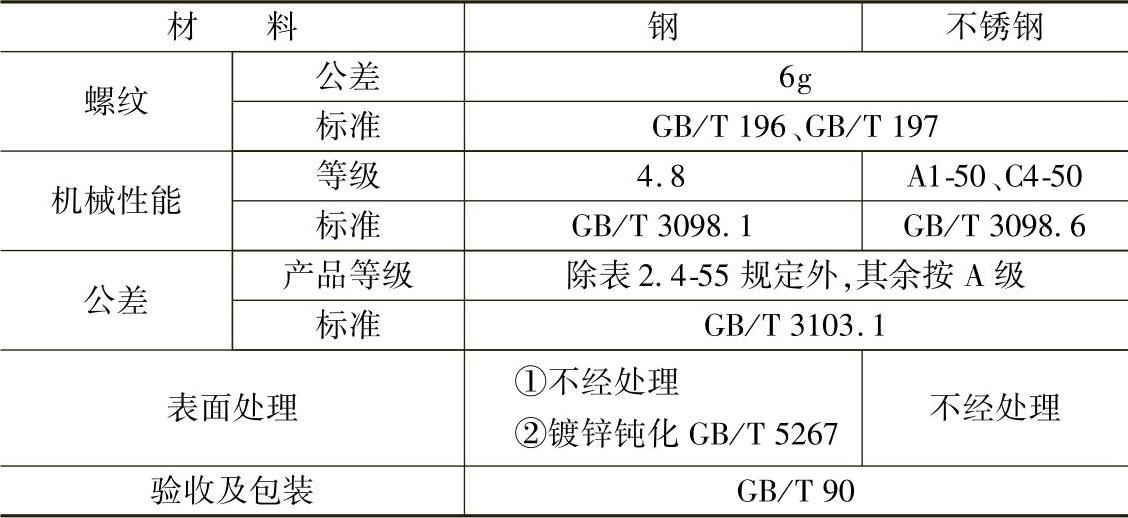

表2.4-57 技术条件和引用标准
