方头凹端紧定螺钉

（GB 84—1988）

方头凹端紧定螺钉如图2.4-15所示，尺寸见表2.4-35，技术条件和引用标准见表2.4-36。

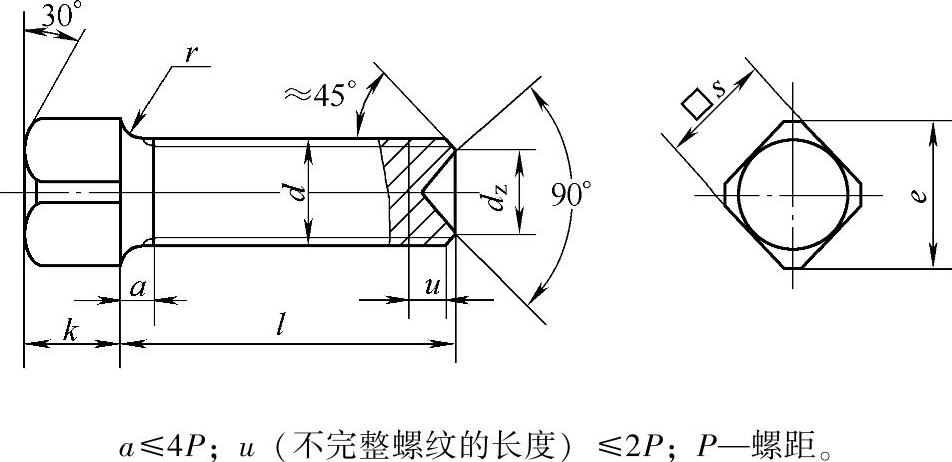

图2.4-15 方头凹端紧定螺钉

标记方法按GB 1237规定。

标记示例：

螺纹规格d=M10、公称长度l=30mm、性能等级为33H、表面氧化的方头凹端紧定螺钉的标记：螺钉GB 84 M10×30。

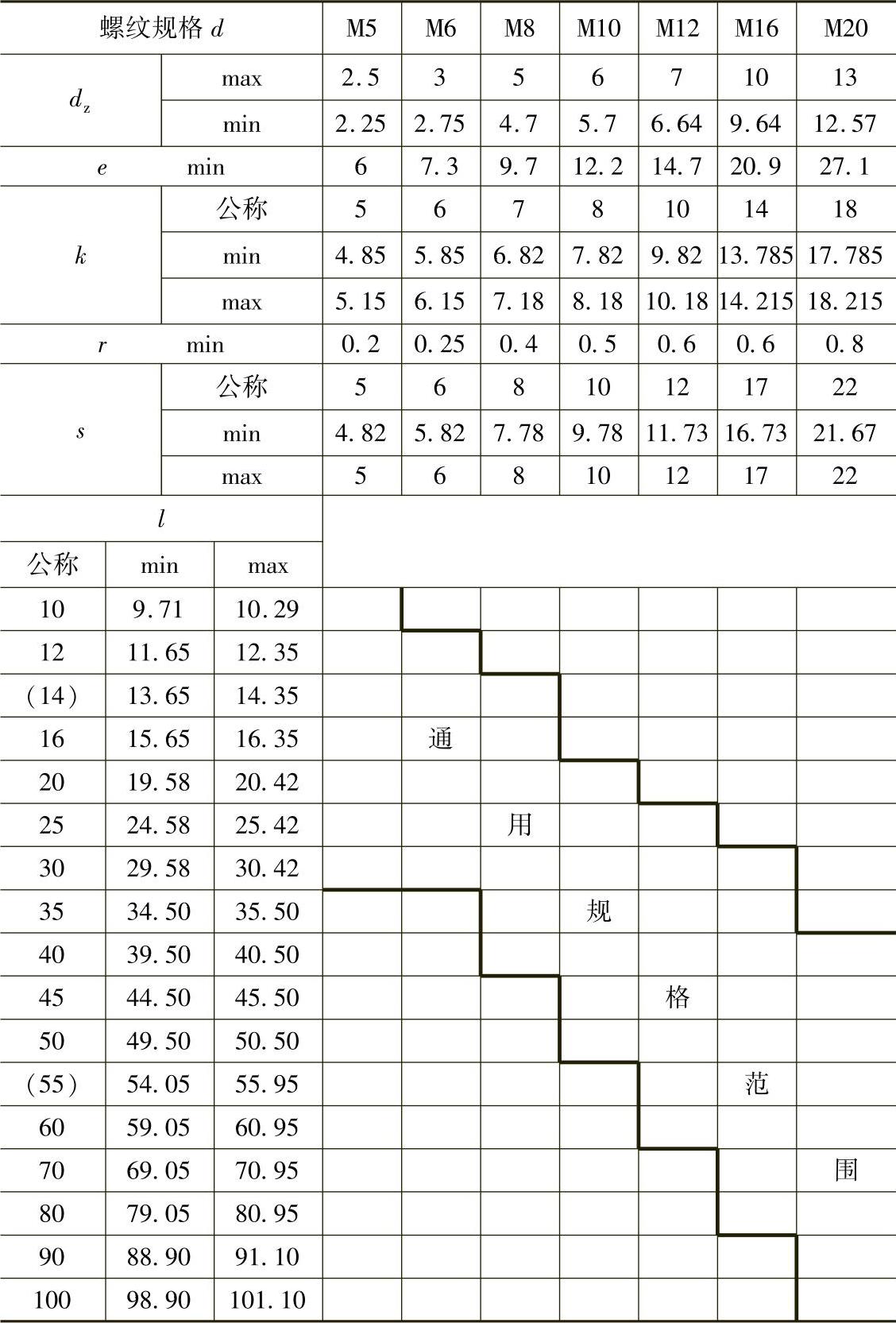

表2.4-35 尺寸 （单位：mm）

注：尽可能不采用括号内的规格。

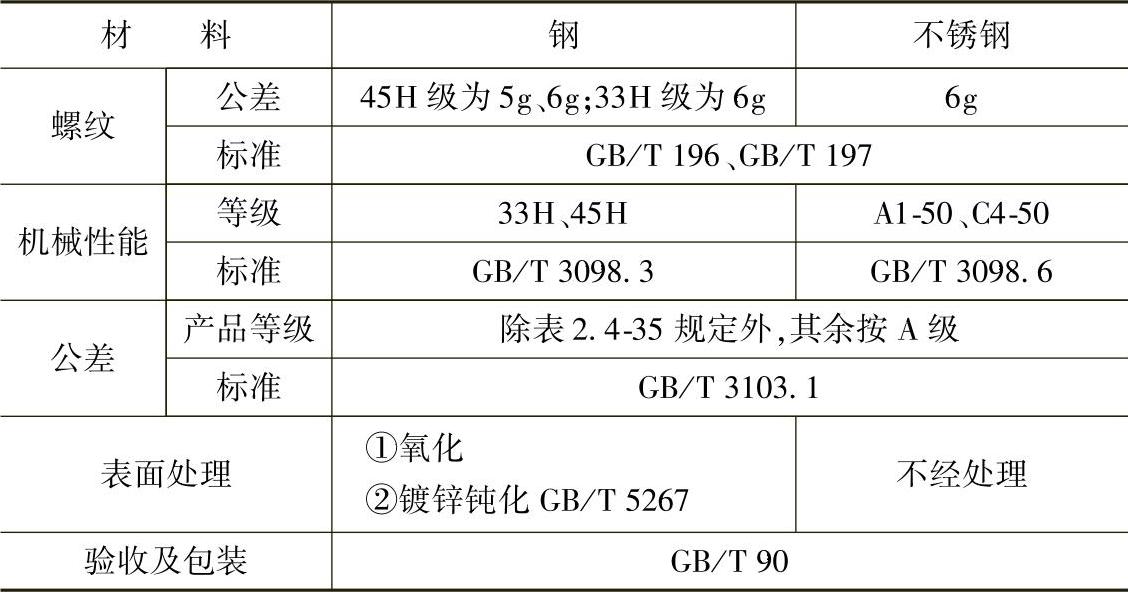

表2.4-36 技术条件和引用标准
