5.1  螺栓或螺钉和平垫圈组合件

5.1 螺栓或螺钉和平垫圈组合件

（GB/T 9074.1—2002）

螺栓或螺钉和平垫圈组合件如图5.1-1所示，代号见表5.1-1，六角头螺栓头下U型沉割槽尺寸见表5.1-2，螺栓或螺钉或过渡圆直径（d_a1）和平垫圈尺寸见表5.1-3。

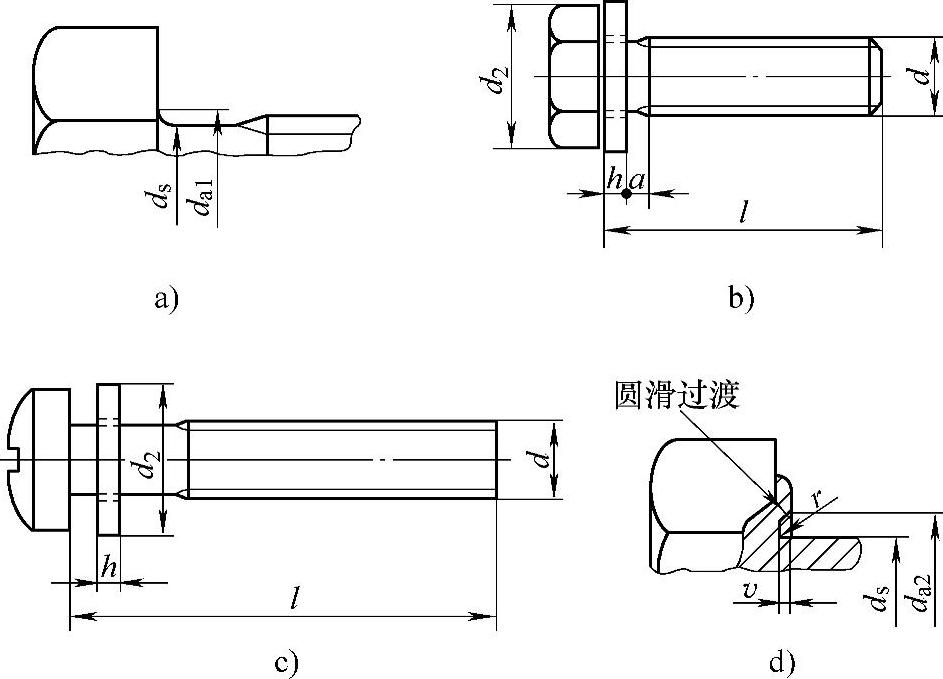

图5.1-1 螺栓或螺钉和平垫圈组合件

a）过渡圆直径d_a1和杆径d_s b）螺纹制到垫圈处的螺栓 c）带光杆的螺栓 d）可替代使用的头下U型沉割槽

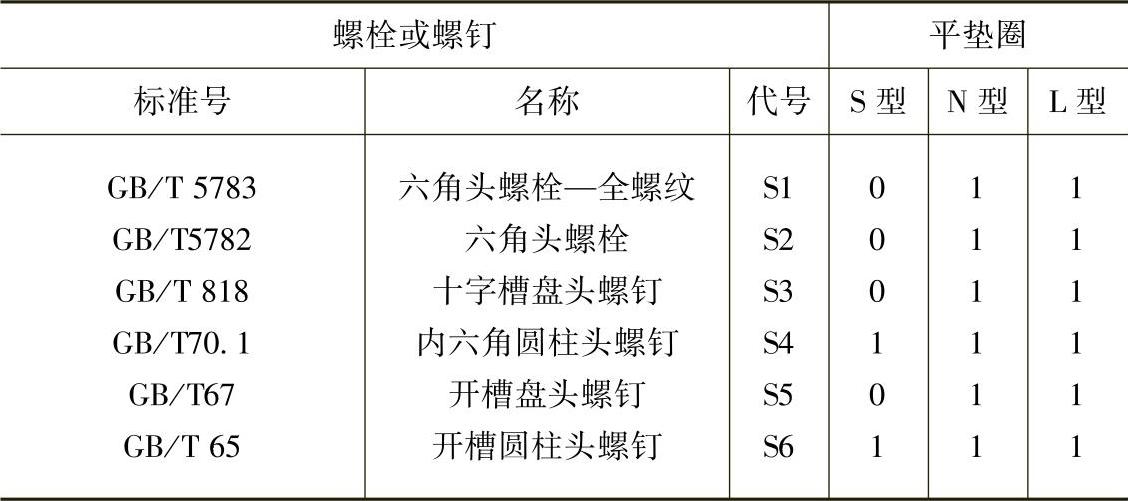

表5.1-1 组合件中的螺栓或螺钉和垫圈的组合代号

注：1.平垫圈——用于螺钉和垫圈组合件的标准号为GB/T 97.4—2000。S型（小系列）、N型（标准系列）和L型（大系列）平垫圈的代号分别为S、N和L。

2.表中：“0”表示无此型式；“1”表示可选用的组合件。

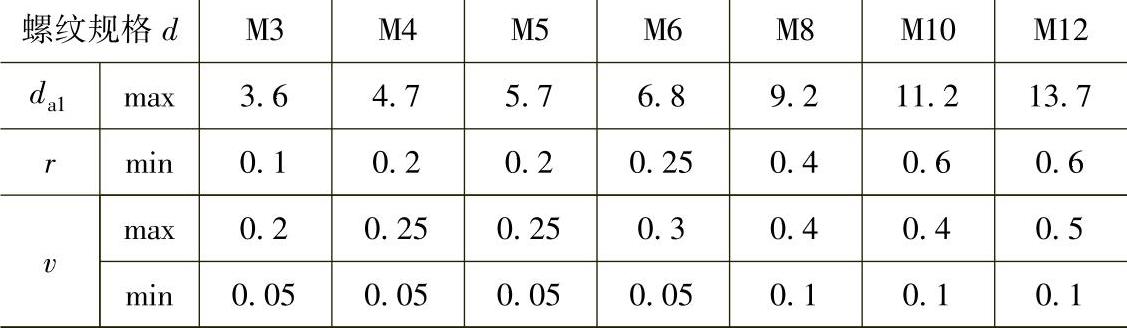

表5.1-2 六角头螺栓头下U型沉割槽^①尺寸 （单位：mm）

① 经供需双方协议，六角头下可采用U型沉割槽。

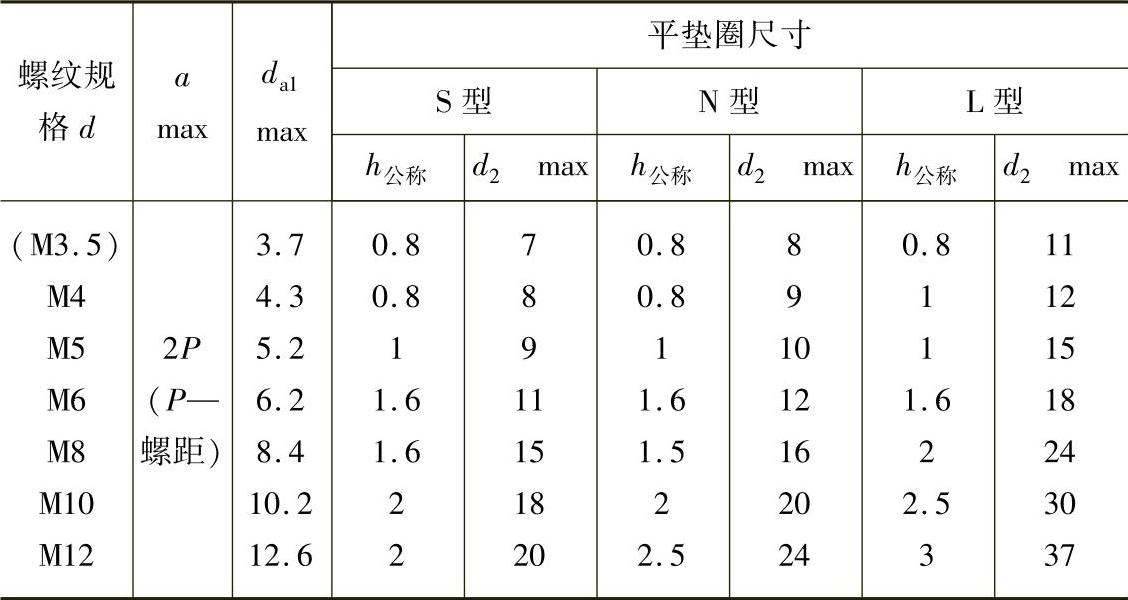

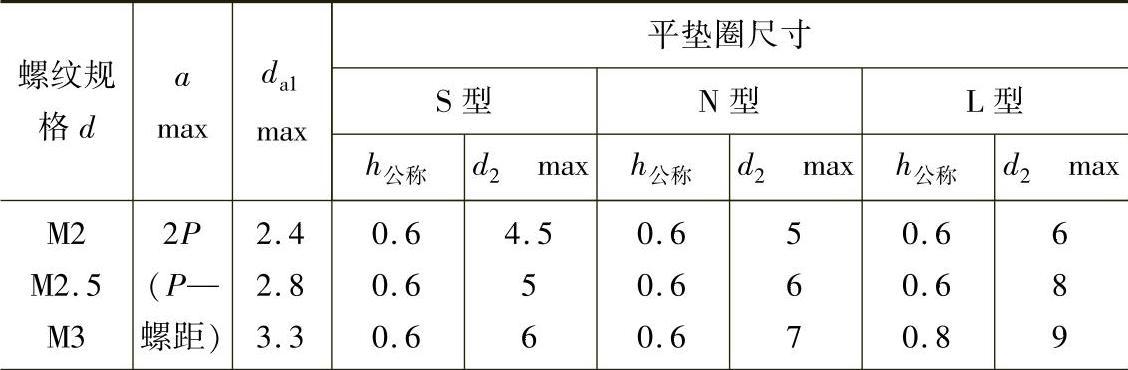

表5.1-3 螺栓或螺钉或过渡圆直径（d_a1）和平垫圈尺寸 （单位：mm）

（续）

注：1.带括号的规格尽可能不采用。

2.a—从垫圈支承面到第一扣完整螺纹始端的最大距离，当用平面（即用未倒角的环规）测量时，垫圈应与螺钉支承面或头下圆角接触。

3.h—厚度，d₂—外径。
