1.C级方头螺栓

（GB/T 8—1988）

C级方头螺栓如图2.1-25所示，尺寸见表2.1-42，技术条件及引用标准见表2.1-43。

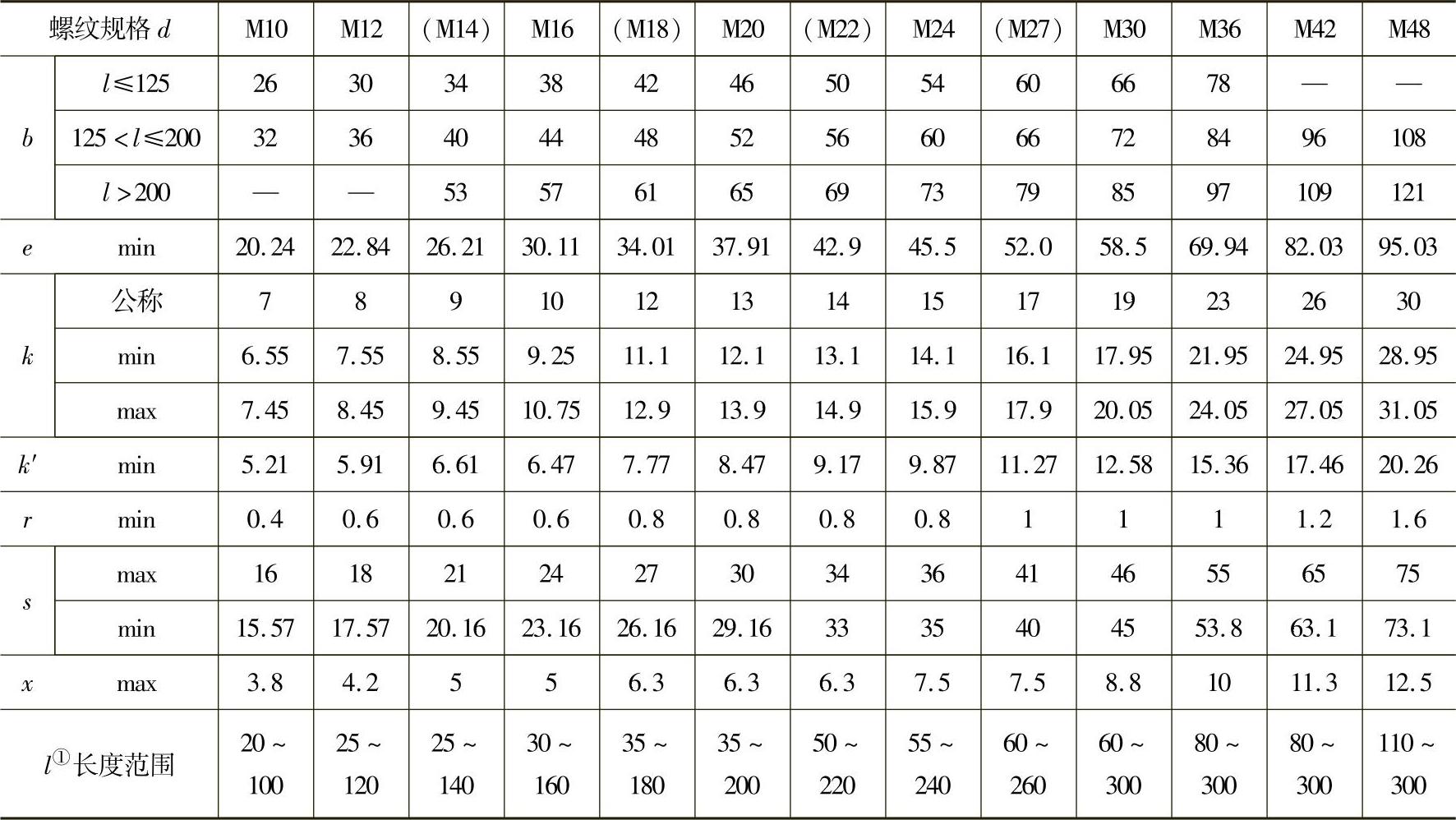

表2.1-42 尺寸 （单位：mm）

注：尽可能不采用括号内的规格。

① 长度系列为10、12、16、20～50（5进位）、（55）、60、（65）、70～150（10进位）、180～500（20进位）。

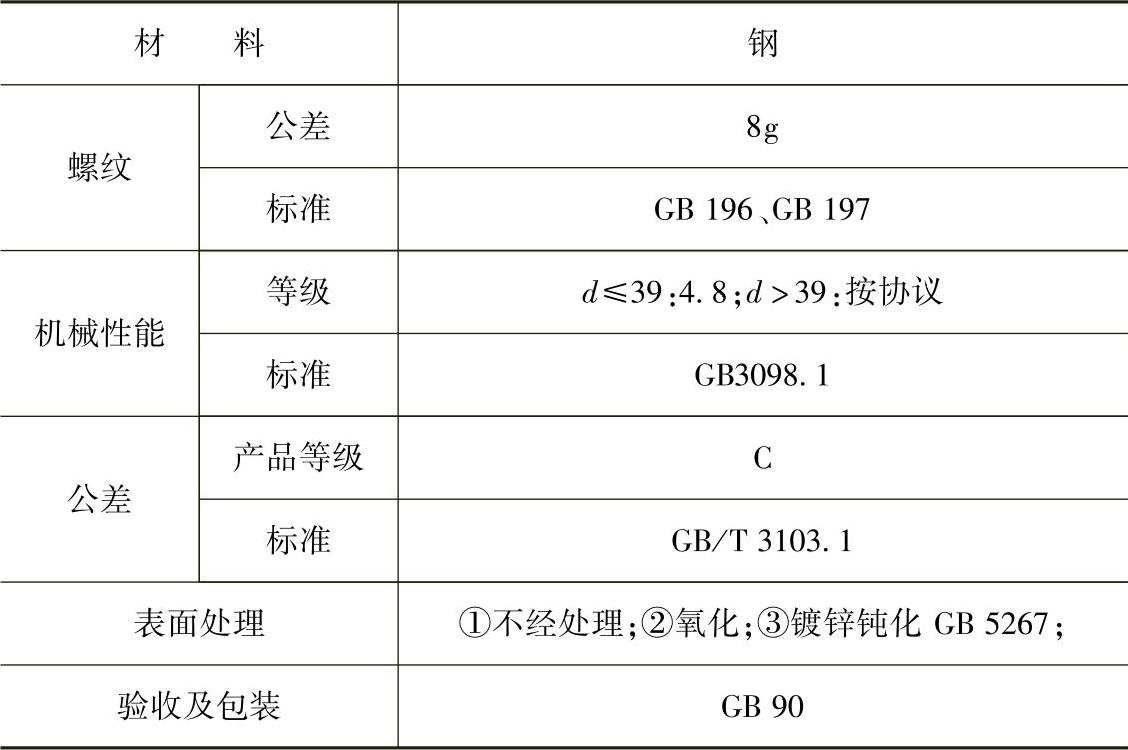

表2.1-43 技术条件及引用标准

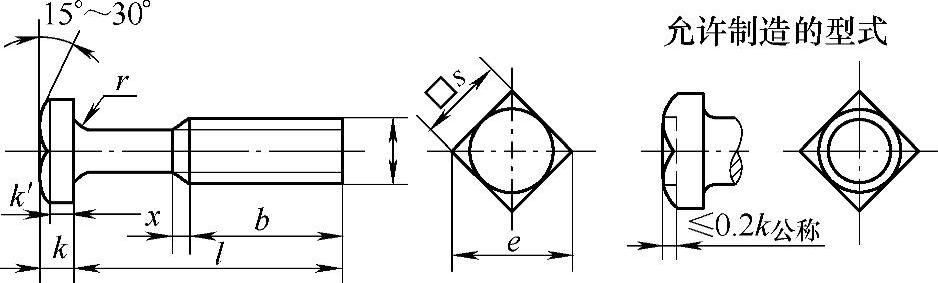

图2.1-25 C级方头螺栓

标记示例：

螺纹规格d=M12、公称长度l=80mm、性能等级为4.8级、不经表面处理的方头螺栓的标记：螺栓GB/T 8M12×80。
