C级大半圆头方颈螺栓

3.C级大半圆头方颈螺栓

（GB/T 14—1998）

C级大半圆头方颈螺栓如图2.1-29所示，尺寸见表2.1-50，技术条件和引用标准见表2.1-51。

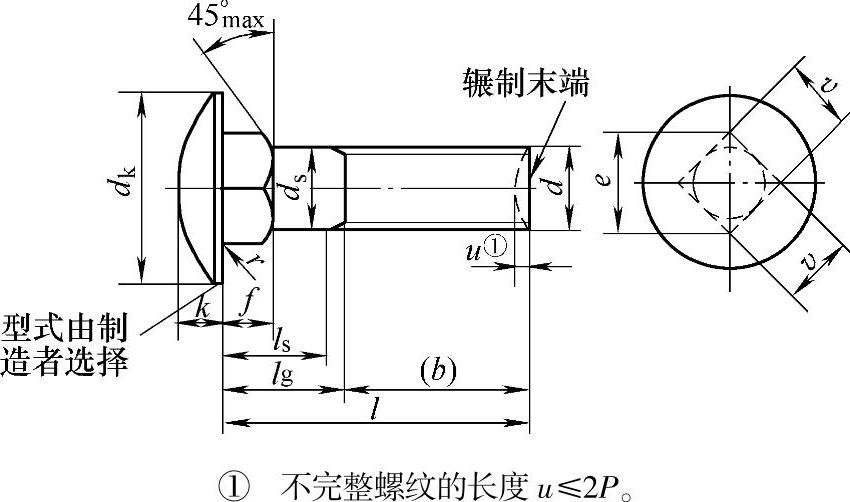

图2.1-29 C级大半圆头方颈螺栓

标记示例：

螺纹规格d=M12、公称长度l=80mm、性能等级为4.8级、不经表面处理的大半圆头方颈螺栓的标记：

螺栓GB/T 14 M12×80

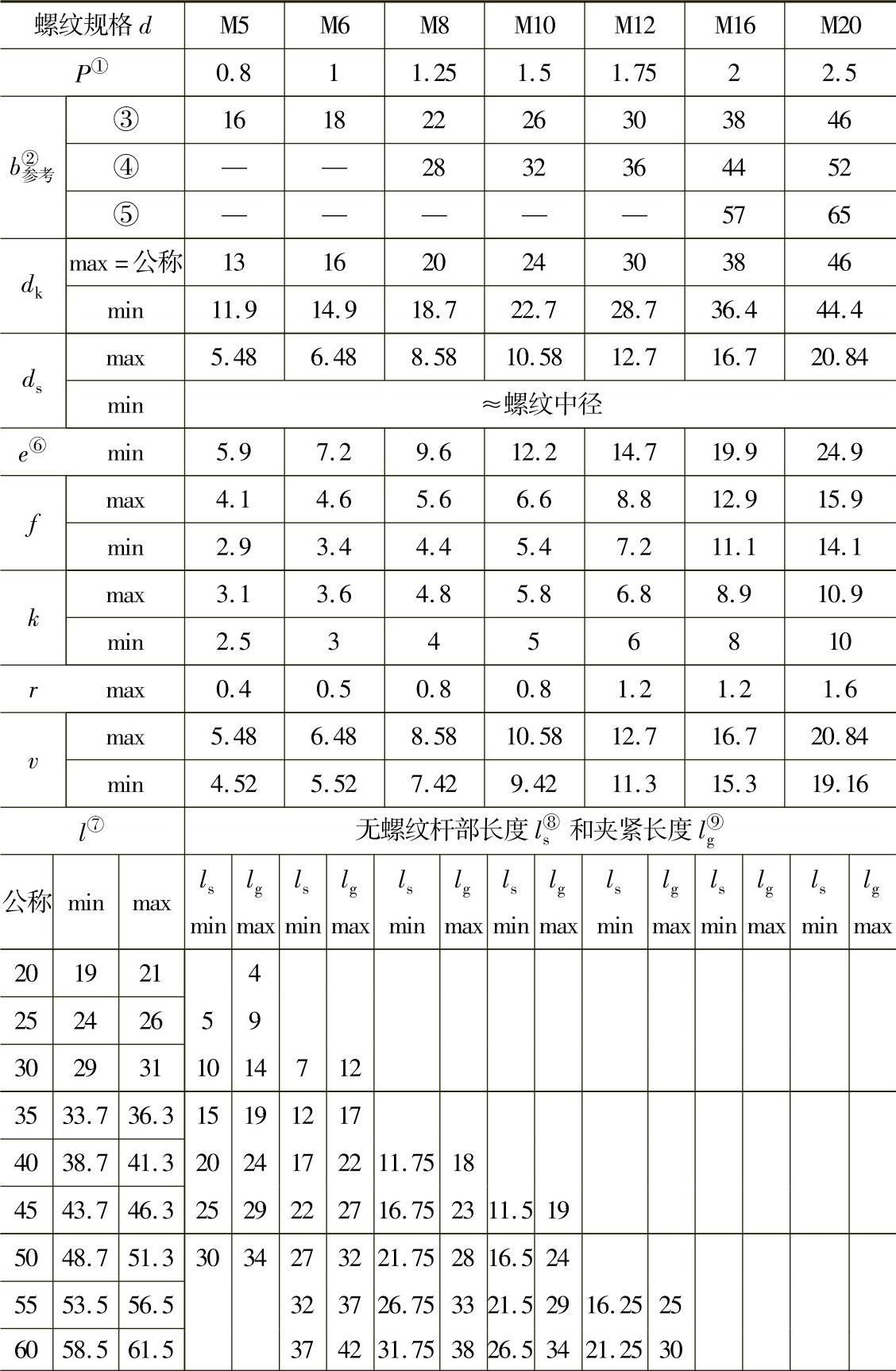

表2.1-50 尺寸 （单位：mm）

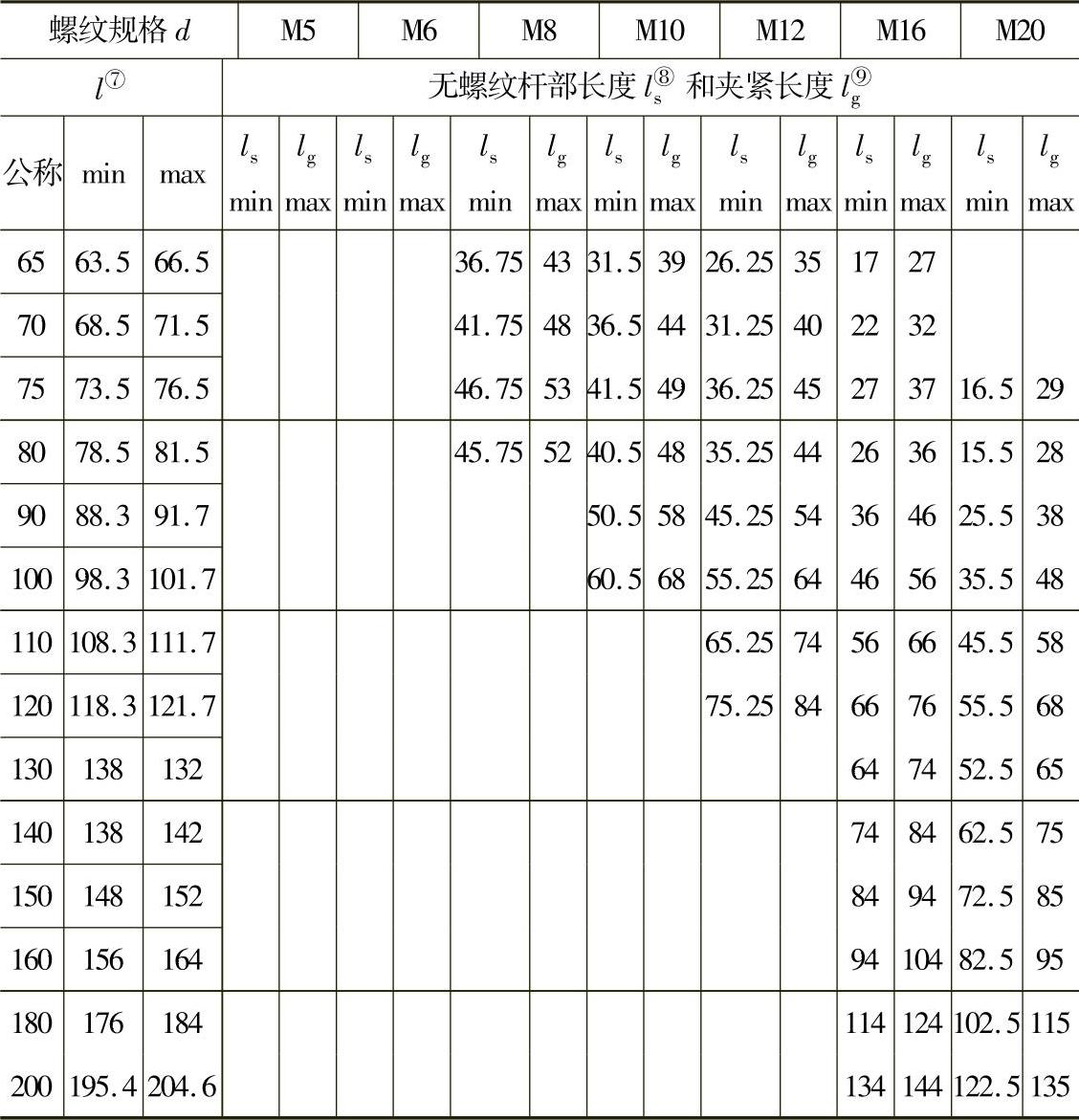

（续）

① P——螺距。

② 公称长度l_公称≤75mm和规格d≤M12的螺栓，允许制出全螺纹（l_gmax=f_min+2P）。

③ 用于l_公称≤120mm。

④ 用于130mm＜l_公称≤200mm。

⑤ 用于l_公称＞120mm。

⑥ e_min的测量范围：从支撑面起长度等于0.8f_min（e_min=1.3v_min）。

⑦ 公称长度在200mm以上，应采用按20mm递增的尺寸。

⑧ l_smin=l_gmax-5P。

⑨ l_gmax=l_公称-b。

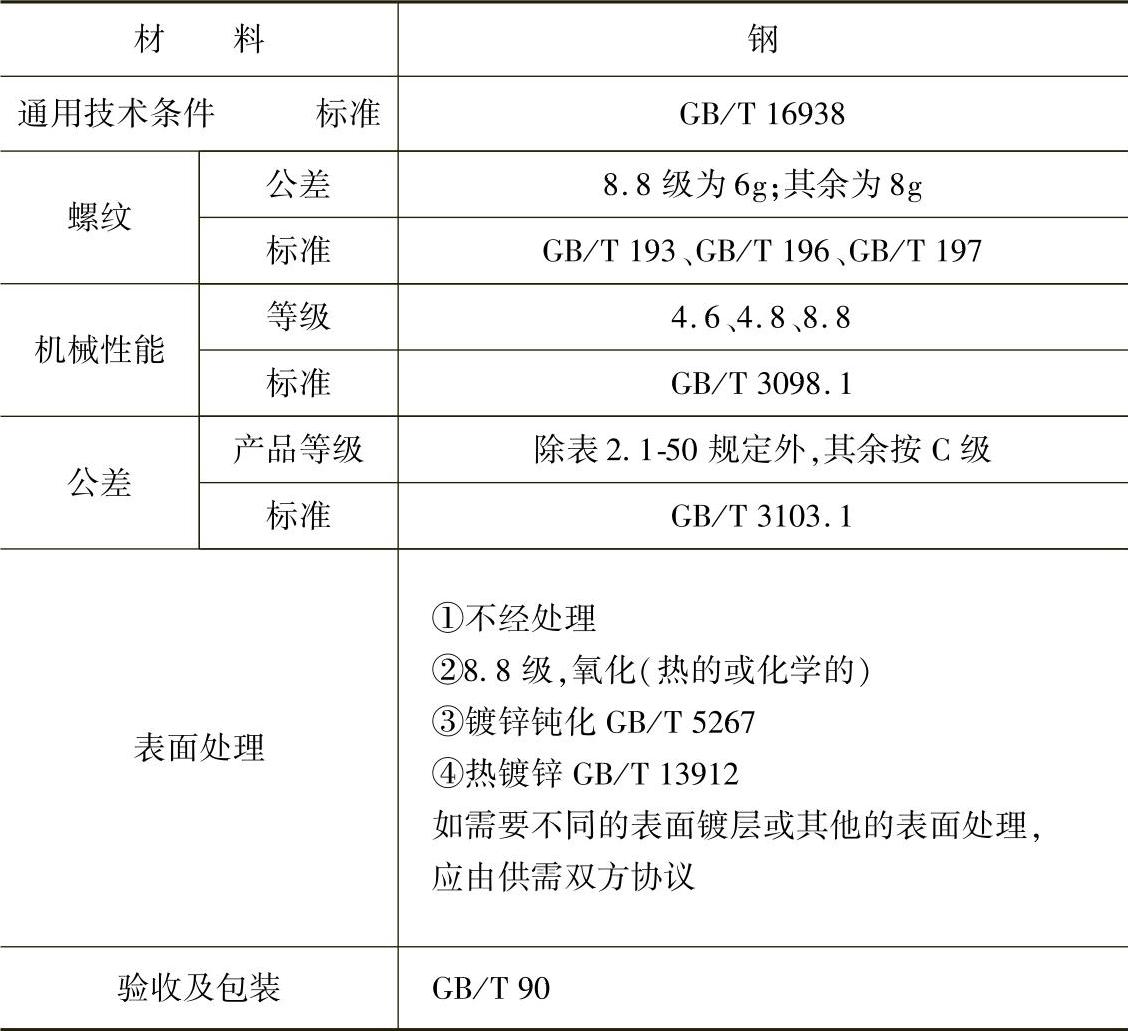

表2.1-51 技术条件和引用标准
