13.2.1 连接件装配体
（1）启动SolidWorks2012，单击“标准”工具栏中的
（新建）按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中选择
（装配体）按钮，如图13-250所示，然后单击“确定”按钮，创建一个新的装配文件。系统弹出“开始装配体”属性管理器，如图13-251所示。

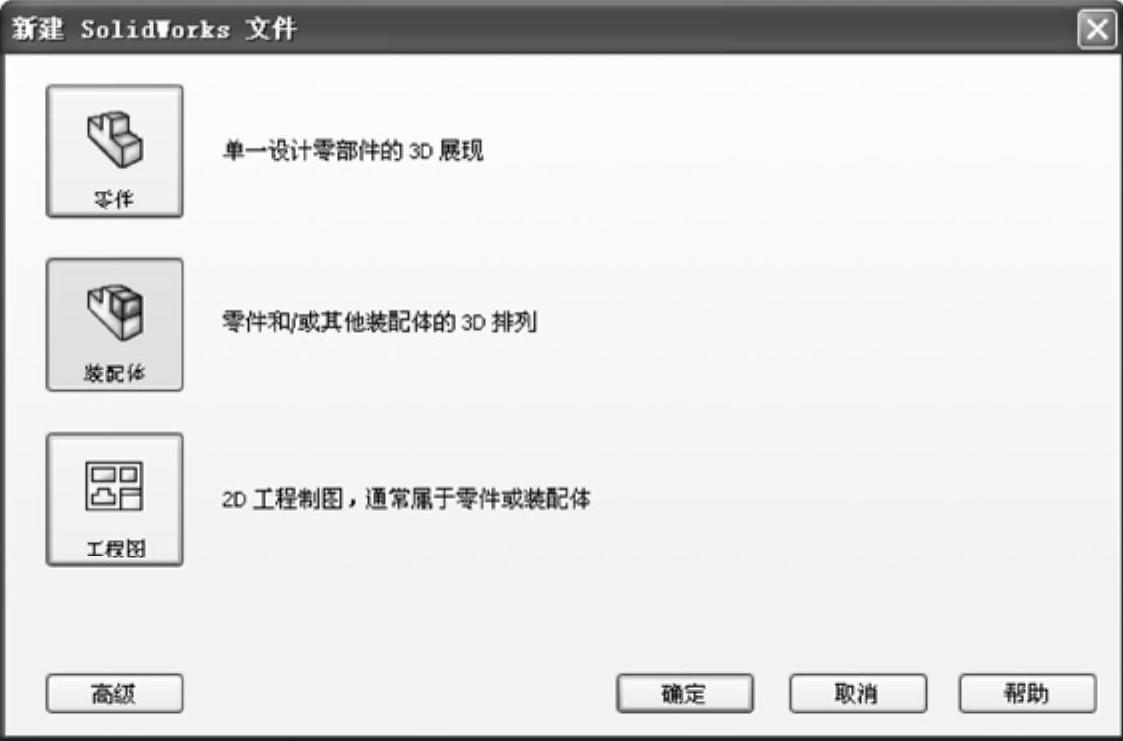

图13-250 “新建SolidWorks文件”对话框

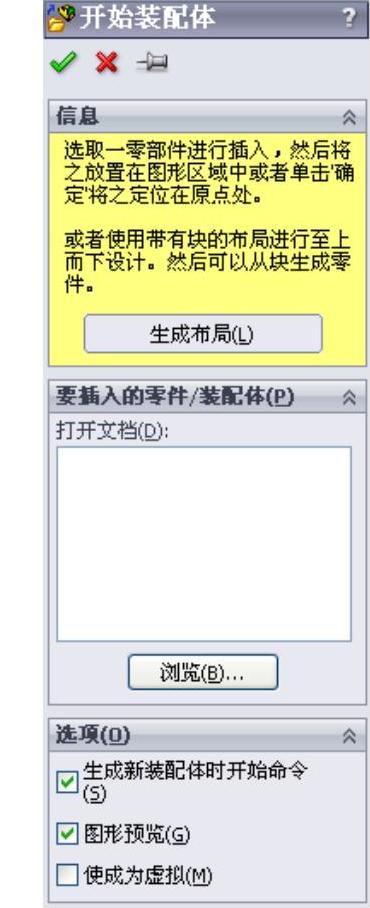

图13-251 “开始装配体”属性管理器
（2）定位主件。单击“开始装配体”属性管理器中的“浏览”按钮，系统弹出“打开”对话框，选择已创建的“主件”零件，这时对话框的浏览区中将显示零件的预览结果，如图13-252所示。在“打开”对话框中单击“打开”按钮，系统进入装配界面，光标变为
形状，在左侧“开始装配体”属性管理器中，单击
（确定）按钮，将“主件”放入装配界面中，如图13-253所示。

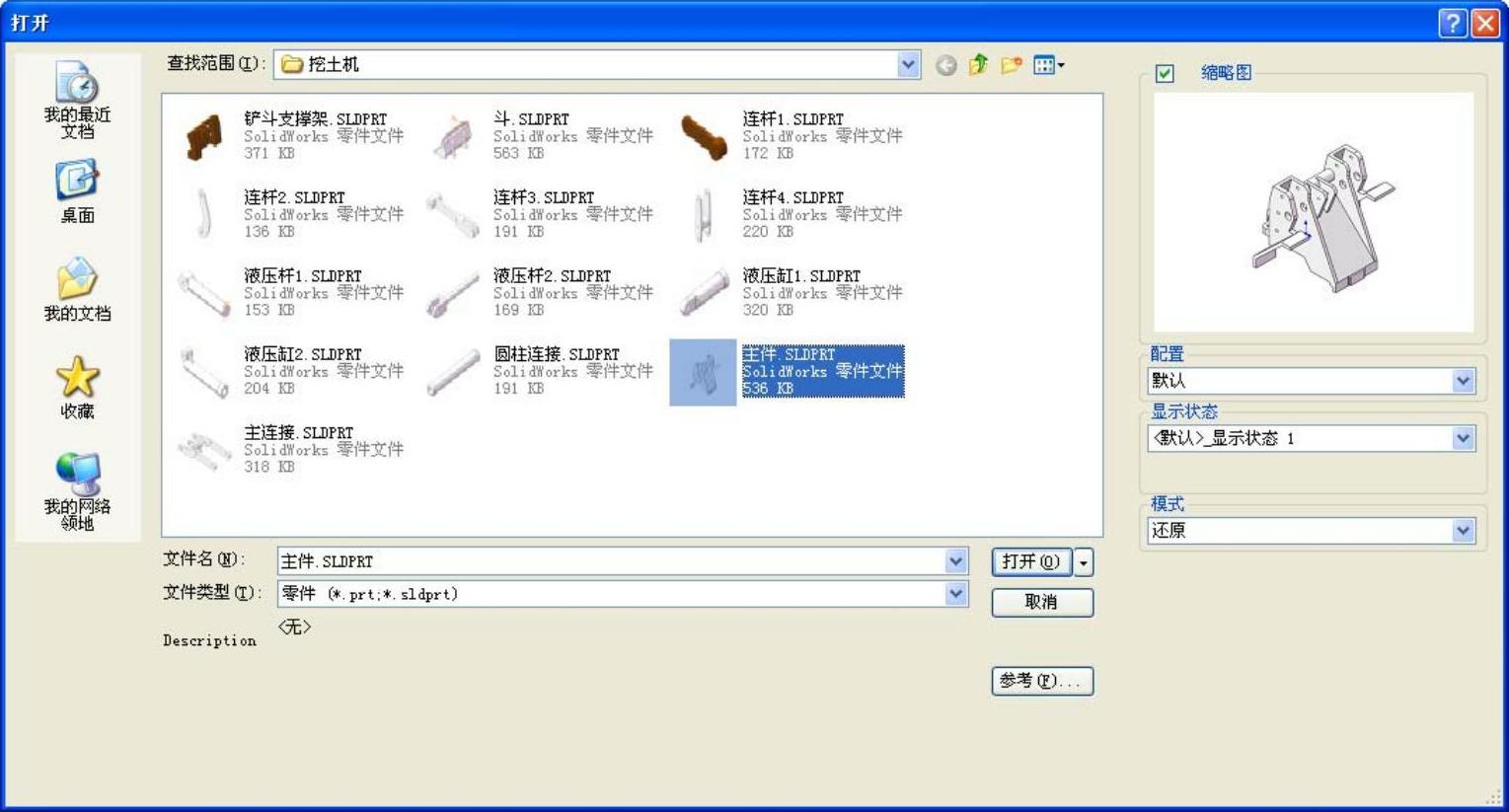

图13-252 “打开”对话框

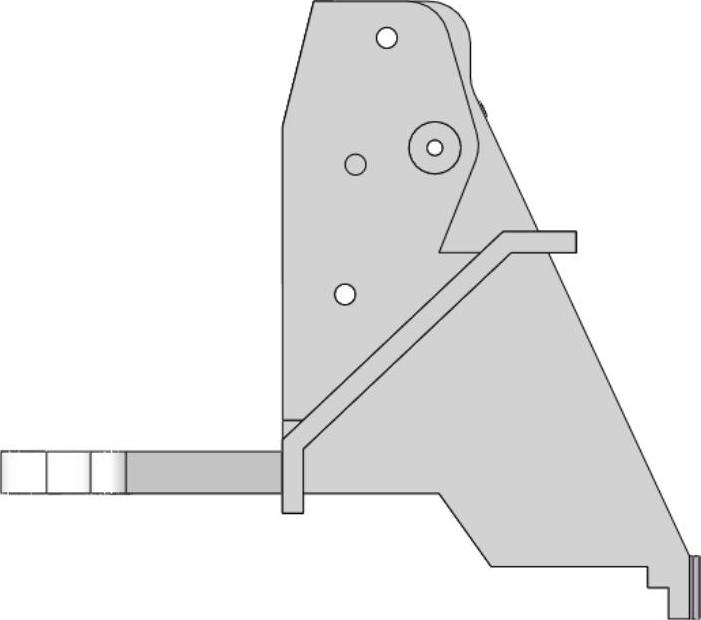

图13-253 放置零件图
（3）插入主连接。选择菜单栏中的“插入”→“零部件”→“现有零件/装配体”命令，或单击“装配体”工具栏中的
（插入零部件）按钮，弹出如图13-254所示“插入零部件”属性管理器，单击“浏览”按钮，在弹出的“打开”对话框中选择“主连接”，将其插入到装配界面中，如图13-255所示。

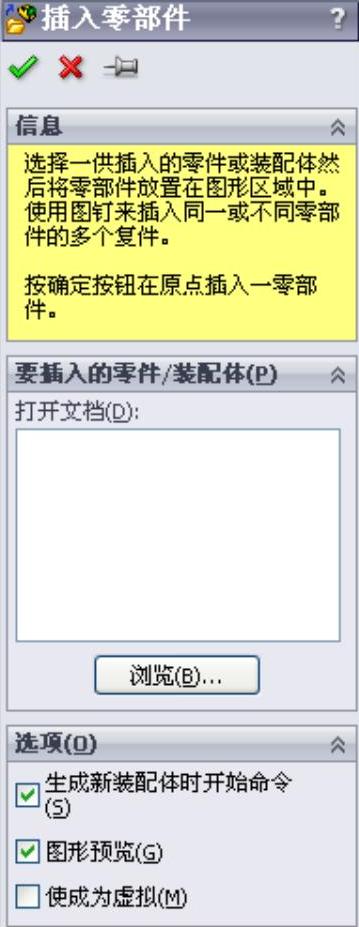

图13-254 “插入零部件”属性管理器

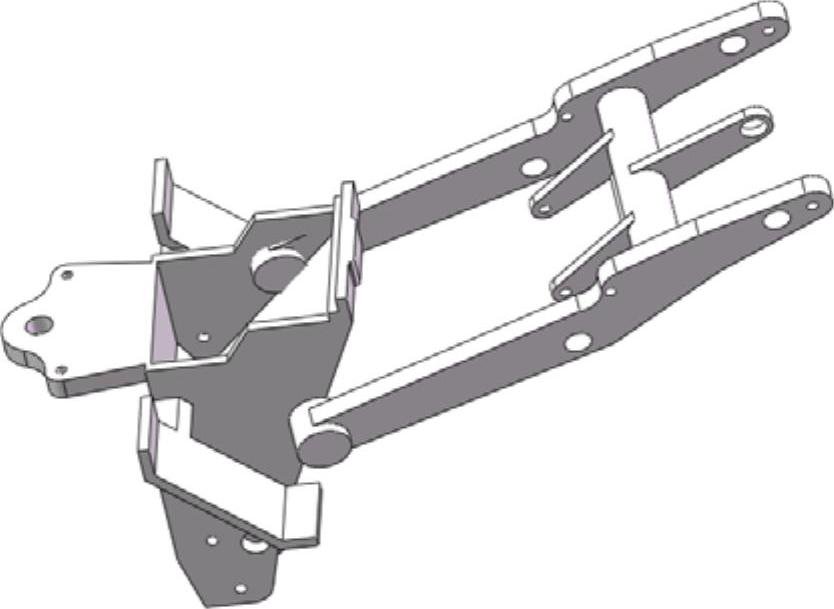

图13-255 插入主连接
（4）添加装配关系。选择菜单栏中的“插入”→“配合”命令，或单击“装配体”工具栏中的
（配合）按钮，系统弹出“配合”属性管理器，如图13-256所示。选择图13-257所示的配合面，在“配合”属性管理器中单击
（重合）按钮，添加“重合”关系，单击
（确定）按钮，在“配合”属性管理器中单击
（同轴心）按钮，添加“同轴心”关系，单击
（确定）按钮。选择如图13-258所示的配合面，拖动零件旋转到适当位置，如图13-259所示。

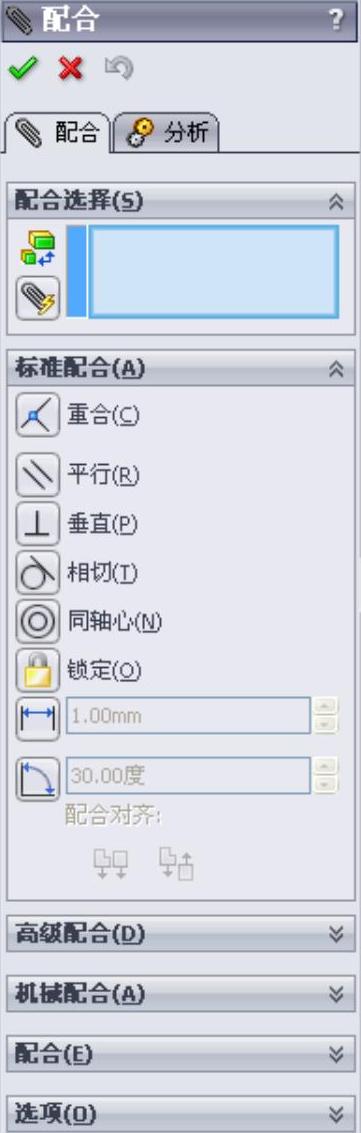

图13-256 “配合”属性管理器

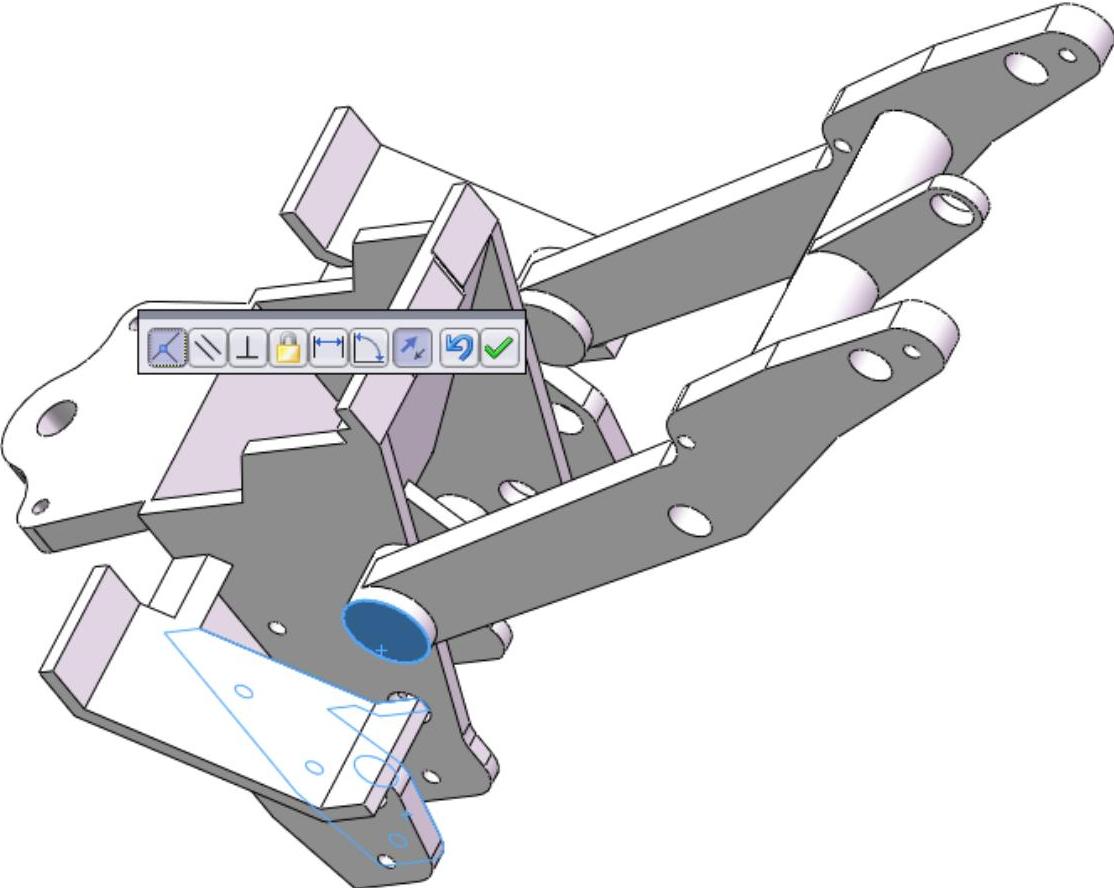

图13-257 “重合”关系
（5）保存文件。选择菜单栏中的“文件”→“保存”命令，将装配体文件保存为“连接件”。
图13-258 “同轴心”关系

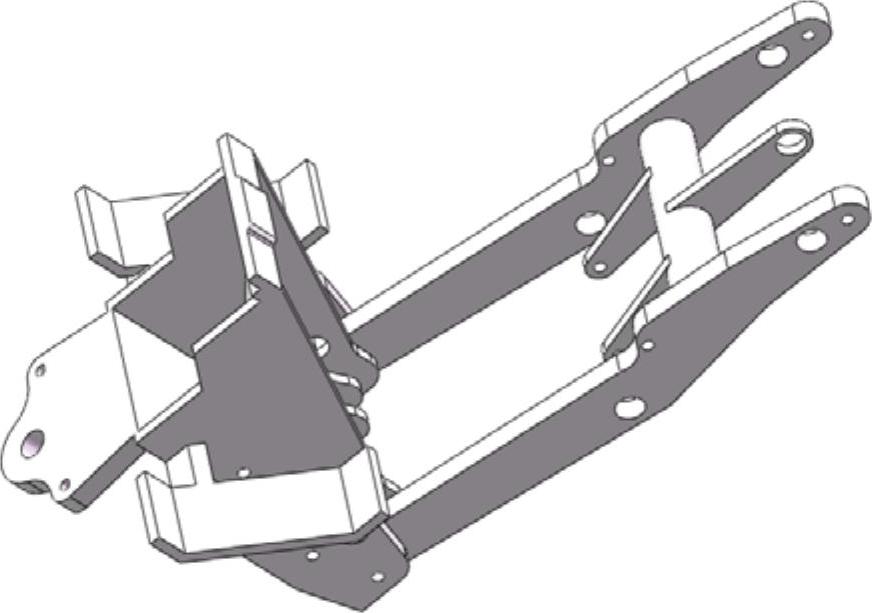

图13-259 零件旋转结果
