6.8 综合实例——凉水壶
本实例绘制的凉水壶如图6-122所示。

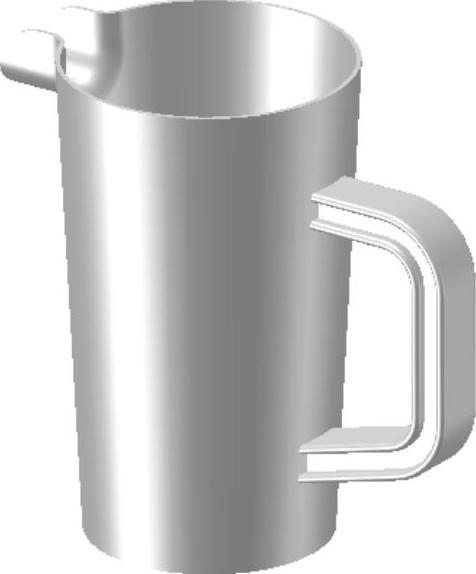

图6-122 凉水壶
思路分析
本例绘制的凉水壶主要利用“拉伸”命令拉伸基本轮廓，并利用“抽壳”命令绘制壶身，然后利用“扫描”命令扫描壶把，最后利用“圆角”命令修饰外形。绘制流程如图6-123所示。

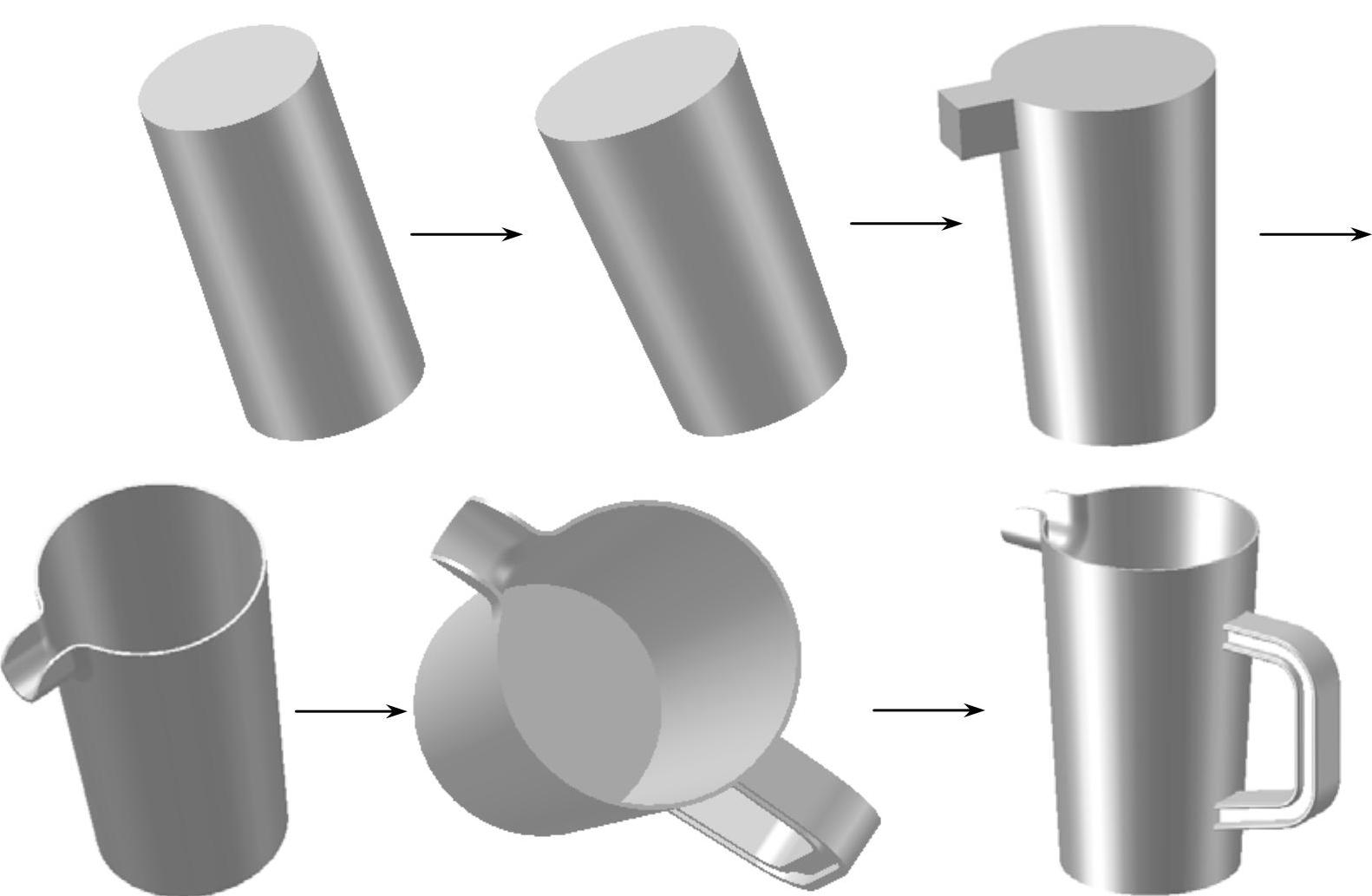

图6-123 凉水壶绘制流程图
参见光盘
光盘\动画演示\第6章\凉水壶.avi
绘制步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”属性管理器中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制如图6-124所示的圆。
（3）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图6-125所示的“拉伸”属性管理器。输入拉伸距离“200”，单击属性管理器中的
（确定）按钮，结果如图6-126所示。

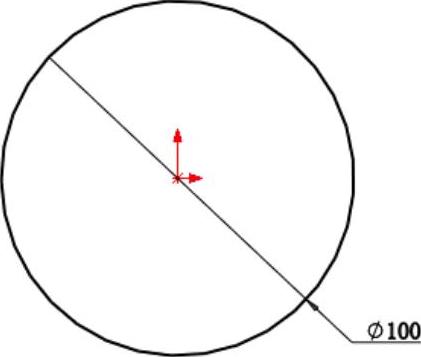

图6-124 绘制圆

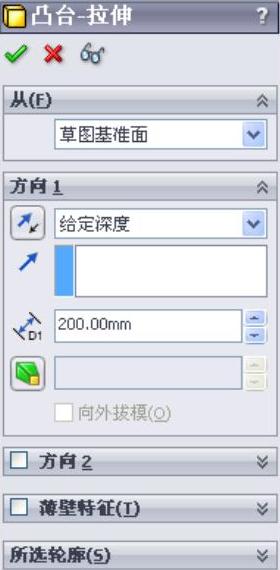

图6-125 “凸台-拉伸”属性管理器

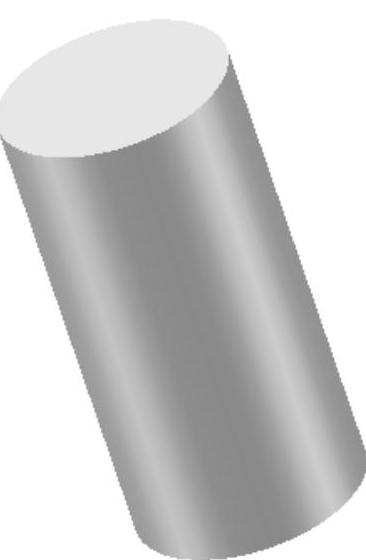

图6-126 拉伸实体
（4）拔模实体。选择菜单栏中的“插入”→“特征”→“拔模”命令，或者单击“特征”工具栏中的
（拔模）按钮，此时系统弹出如图6-127所示的“拔模”属性管理器。在视图中选择拉伸体的下表面为中性面，外表面为拔模面，输入拔模角度“3”，单击属性管理器中的
（确定）按钮，结果如图6-128所示。

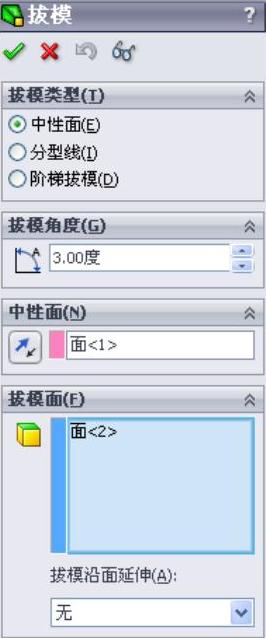

图6-127 “拔模”属性管理器
图6-128 拔模结果
（5）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（矩形）按钮，绘制如图6-129所示的草图。
（6）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的“拉伸凸台/基体”按钮
，此时系统弹出“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离“90mm”，然后单击
（确定）按钮。结果如图6-130所示。

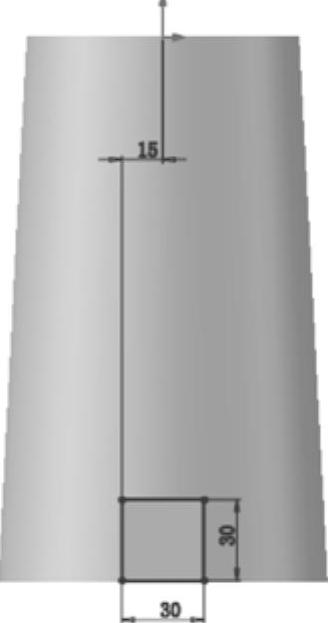

图6-129 草图绘制结果

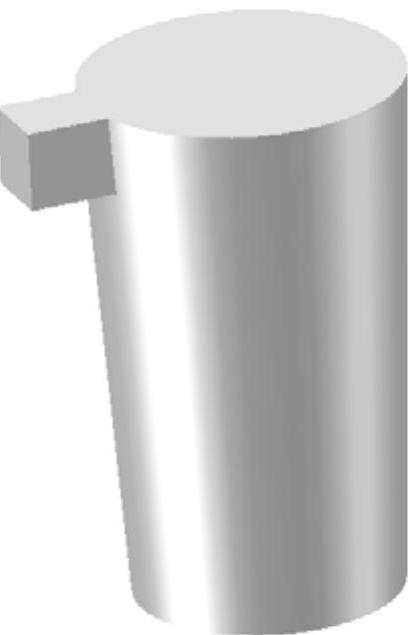

图6-130 拉伸实体结果
（7）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出如图6-131所示的“圆角”属性管理器。选择“完整圆角”类型，在视图中选取如图6-132所示的三个面，然后单击属性管理器中的
（确定）按钮，结果如图6-133所示。

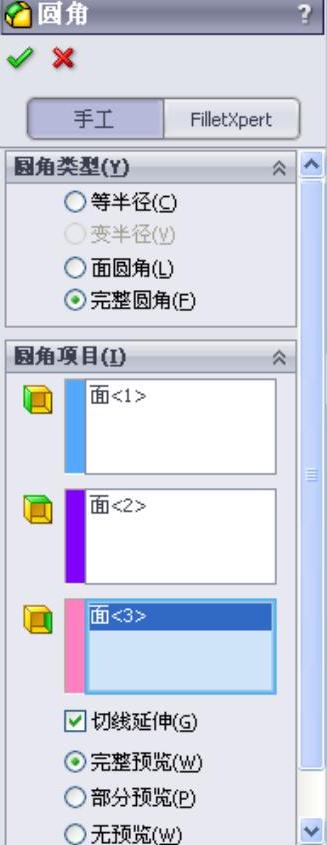

图6-131 “圆角”属性管理器

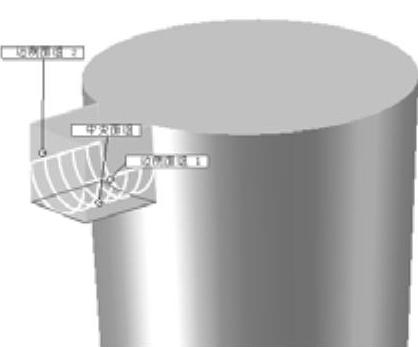

图6-132 选择圆角边1

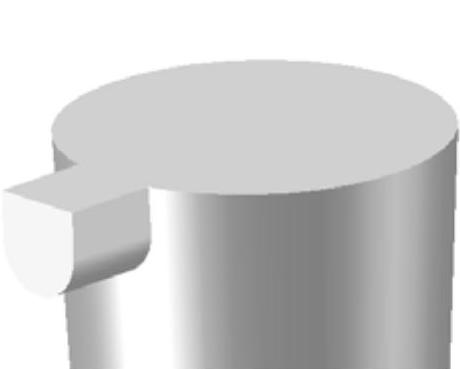

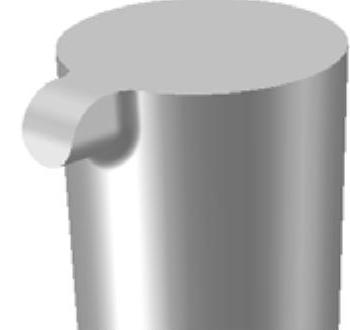

图6-133 圆角绘制结果
（8）圆角处理。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出“圆角”属性管理器。选择“等半径”类型，输入半径“20”，在视图中选取如图6-134所示的边线，然后单击属性管理器中的
（确定）按钮，重复“圆角”命令，在属性管理器中输入半径“10”，选取如图6-135所示的边线进行圆角处理，结果如图6-136所示。

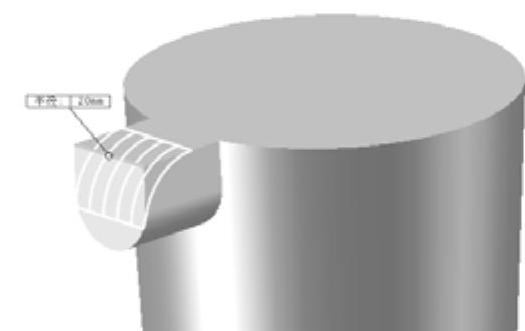

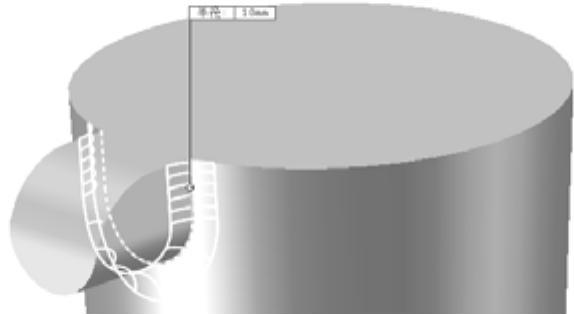

图6-134 选择圆角边2
图6-135 选择圆角边3
图6-136 圆角绘制结果
（9）抽壳处理。选择菜单栏中的“插入”→“特征”→“抽壳”命令，或者单击“特征”工具栏中的
（抽壳）按钮，此时系统弹出“抽壳”属性管理器。输入厚度“2”，在视图中选取如图6-137所示的面为移除面，然后单击属性管理器中的
（确定）按钮，结果如图6-138所示。

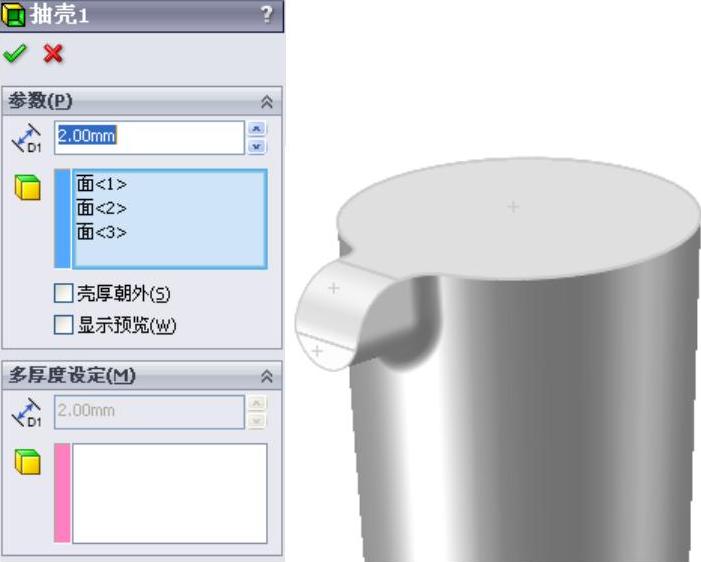

图6-137 “抽壳”属性管理器

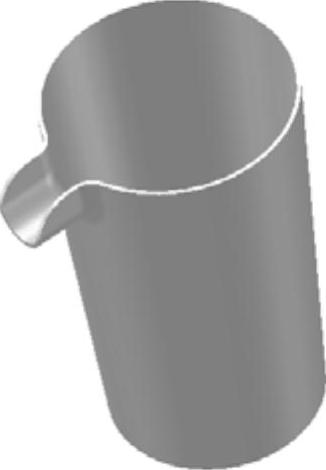

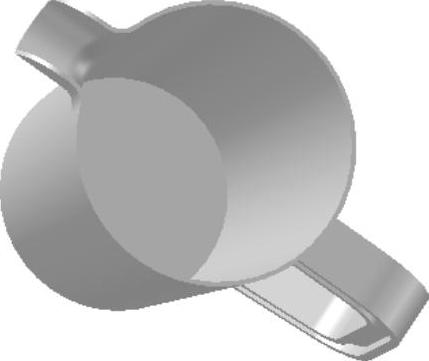

图6-138 抽壳结果
（10）绘制扫描路径。在左侧的“FeatureManager设计树”中用鼠标选择“右视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮和
（圆角）按钮，绘制如图6-139所示的草图。
（11）绘制扫描截面。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，绘制如图6-140所示的草图。
图6-139 草图绘制尺寸

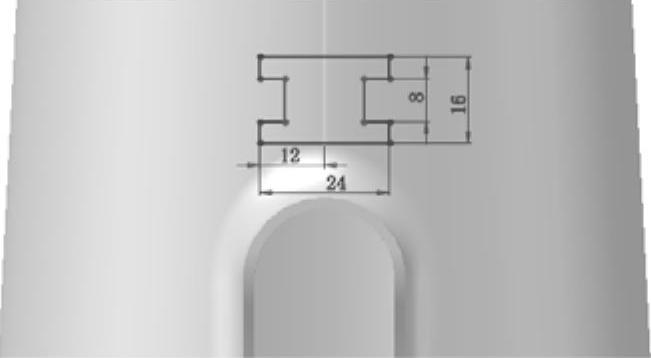

图6-140 扫描截面
（12）扫描把手。选择菜单栏中的“插入”→“凸台/基体”→“扫描”命令，或者单击“特征”工具栏中的
（扫描）按钮，此时系统弹出“扫描”属性管理器，如图6-141所示。选取步骤（11）绘制的草图为扫描轮廓，选取步骤（10）绘制的草图为扫描路径，然后单击属性管理器中的
（确定）按钮，结果如图6-142所示。

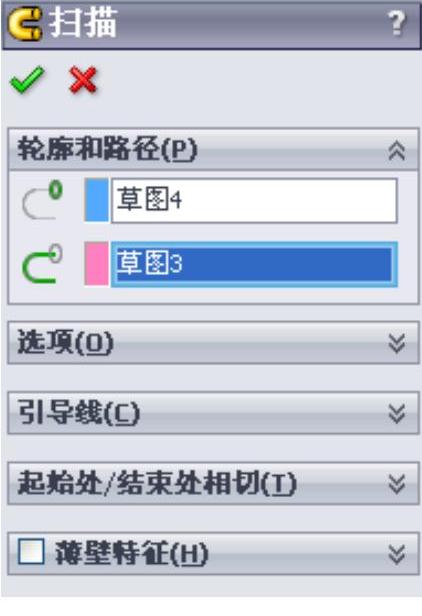

图6-141 “扫描”属性管理器
图6-142 壶把绘制结果

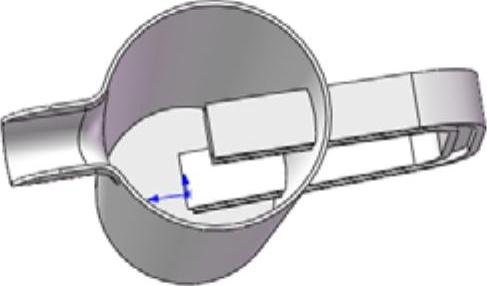

（13）绘制扫描截面。在视图中选择水壶的内底面作为绘制图形的基准面。单击“草图”工具栏中的
（转换实体引用）按钮，将底面边线转换为草图。
（14）切除把手。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（切除拉伸）按钮，此时系统弹出“切除-拉伸”属性管理器。设置终止条件为“完全贯穿”，单击
（拔模）按钮，输入拔模角度“3度”，勾选“向外拔模”复选框，如图6-143所示，然后单击属性管理器中的
（确定）按钮，结果如图6-144所示。

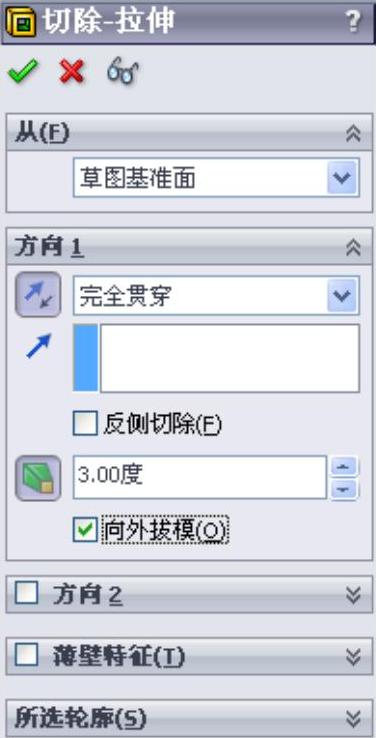

图6-143 “切除-拉伸”属性管理器
图6-144 把手切除结果
（15）圆角处理。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出“圆角”属性管理器。选择“等半径”类型，输入半径为2，在视图中选取如图6-145所示的边线，然后单击属性管理器中的
（确定）按钮，结果如图6-146所示。

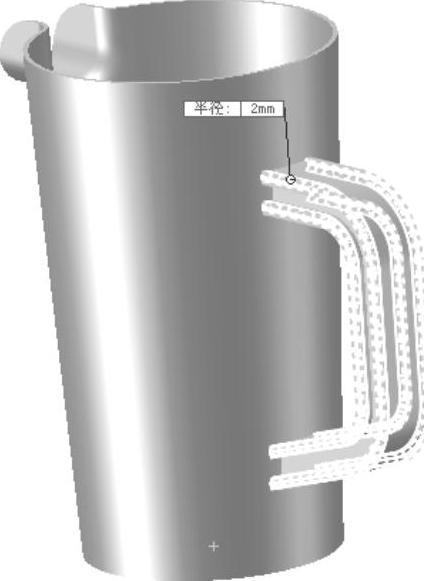

图6-145 选择圆角边线
图6-146 倒圆角结果
