9.3 综合实例——飞机模型
飞机模型如图9-99所示。

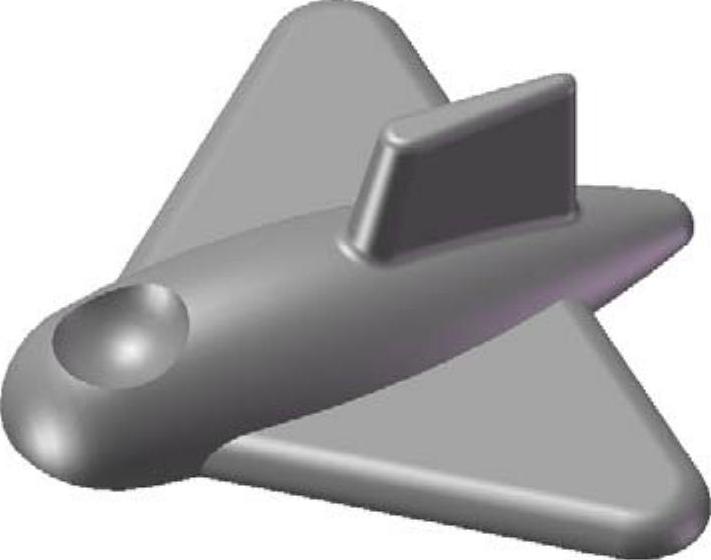

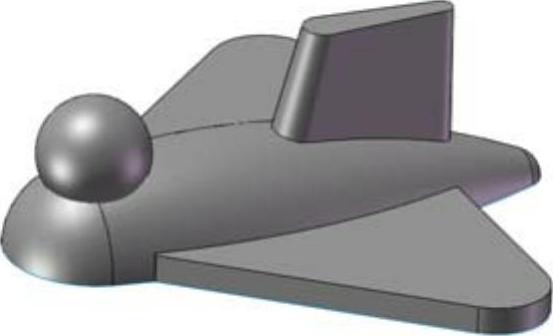

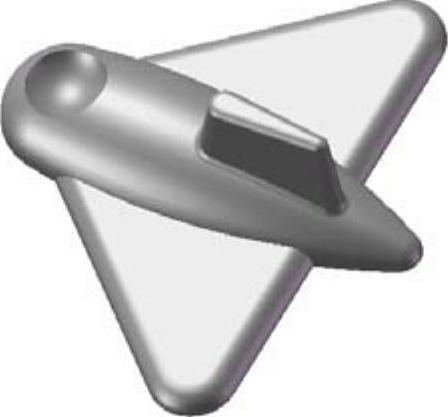

图9-99 飞机模型
思路分析
本例绘制的飞机模型主要利用旋转曲面、拉伸曲面绘制机体模型，利用放样曲面、裁剪曲面，填充曲面命令绘制机翼零件，其中，利用圆角命令修饰模型，最后利用裁剪曲面完成机舱绘制，其流程图如图9-100所示。

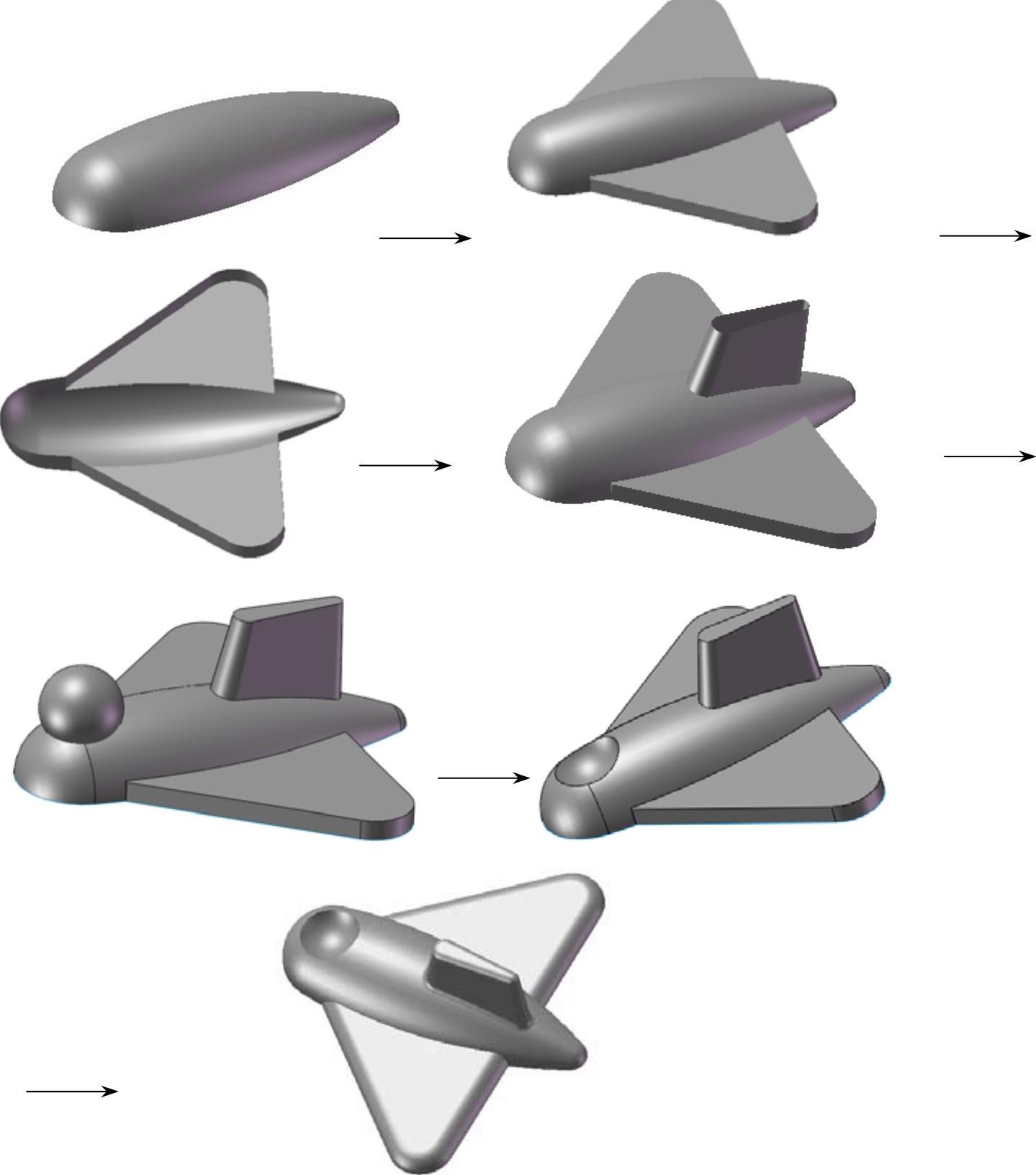

图9-100 飞机模型流程图
参见光盘
光盘\动画演示\第9章\飞机模型.avi
（1）新建文件。选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中先单击
（零件）按钮，再单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧“FeatureManager设计树”中用鼠标选择“前视基准面”，作为绘制图形的基准面；单击“草图”工具栏中的
（中心线）按钮和
（三点圆弧）按钮，绘制如图9-101所示的草图并标注尺寸。

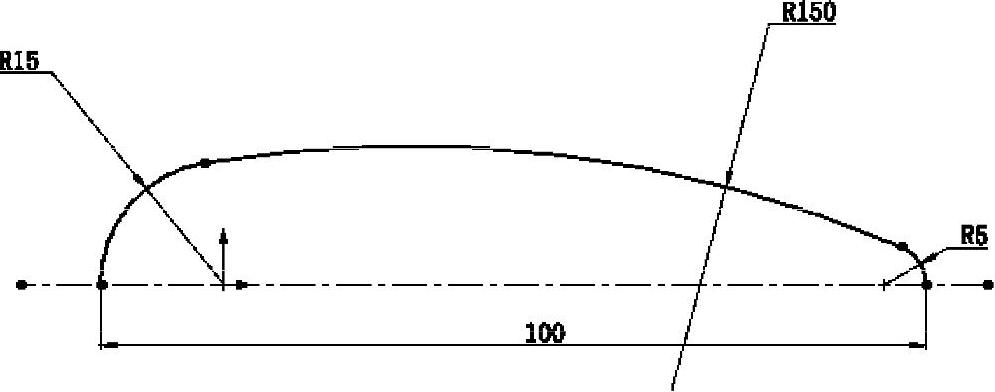

图9-101 绘制草图
（3）旋转曲面。选择菜单栏中的“插入”→“曲面”→“旋转曲面”命令，或者单击“曲面”工具栏中的
（旋转曲面）按钮，此时系统弹出如图9-102所示的“曲面-旋转”属性管理器。在“旋转轴”一栏中，用鼠标选择图9-101中的水平中心线，输入旋转角度为“180°”。单击属性管理器中的
（确定）按钮，结果如图9-103所示。

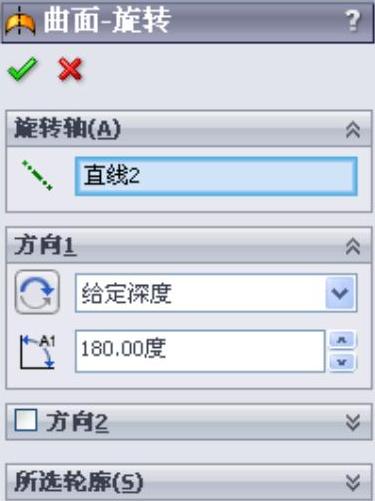

图9-102 “曲面-旋转”属性管理器

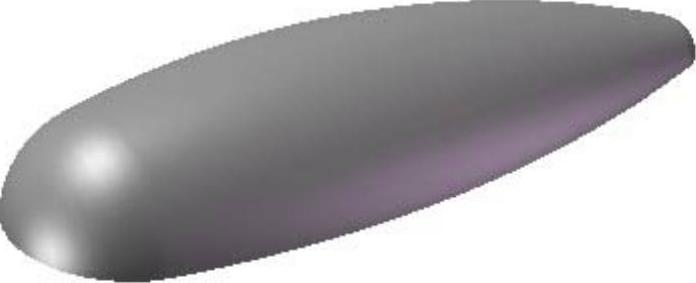

图9-103 旋转结果
（4）绘制草图。在左侧“FeatureManager设计树”中用鼠标选择“前视基准面”，作为绘制图形的基准面；单击“草图”工具栏中的
（直线）按钮和
（圆角）按钮，绘制如图9-104所示的草图并标注尺寸。

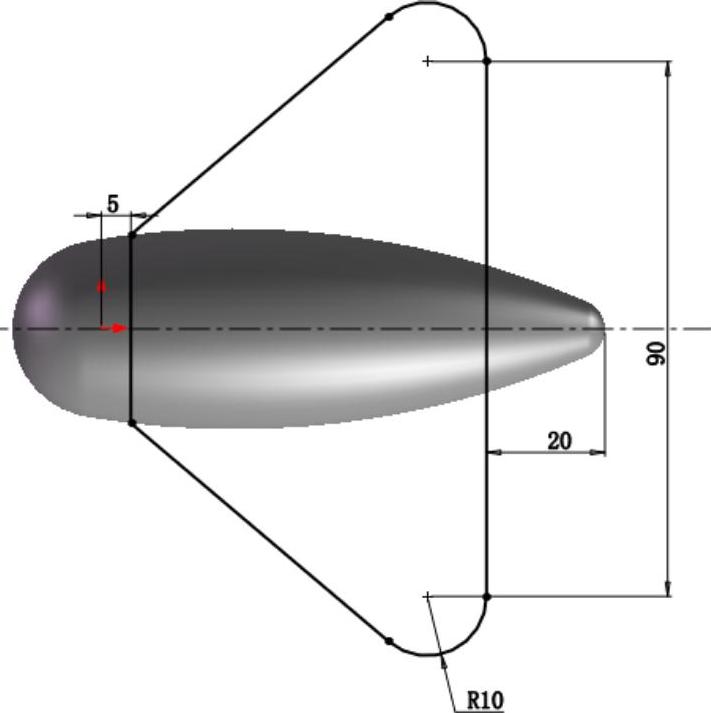

图9-104 草图尺寸
（5）拉伸曲面。选择菜单栏中的“插入”→“曲面”→“拉伸曲面”命令，或者单击“曲面”工具栏中的
（拉伸曲面）按钮，此时系统弹出如图9-105所示的“曲面-拉伸”属性管理器。输入拉伸距离为“5”，勾选“封底”复选框。单击属性管理器中的
（确定）按钮，结果如图9-106所示。
图9-105 “曲面-拉伸”属性管理器

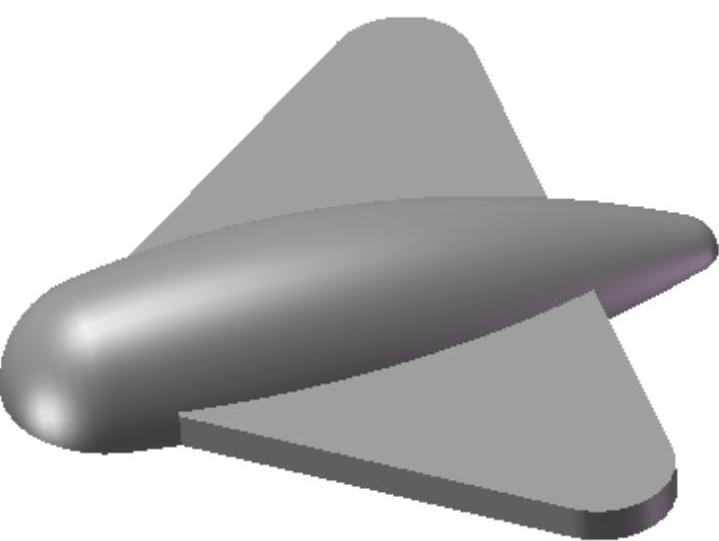

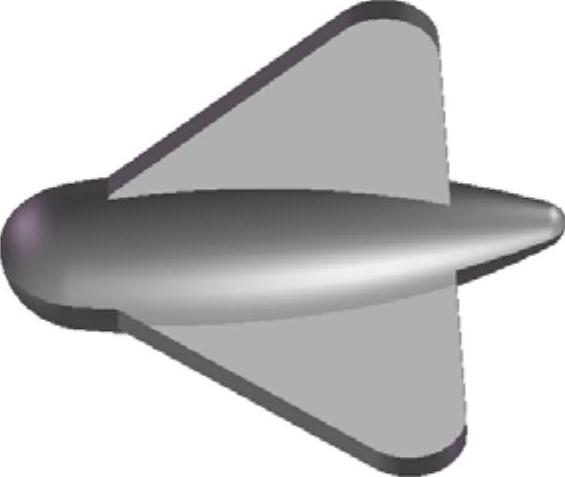

图9-106 拉伸结果
（6）裁剪曲面。选择菜单栏中的“插入”→“曲面”→“剪裁曲面”命令，或者单击“曲面”工具栏中的
（剪裁曲面）按钮，此时系统弹出如图9-107所示的“曲面-剪裁”属性管理器。在属性管理器中选择剪裁类型为“相互”，在视图中选择拉伸曲面和旋转曲面为剪裁曲面，选择如图9-107所示的面为移除曲面。单击属性管理器中的
（确定）按钮，结果如图9-108所示。

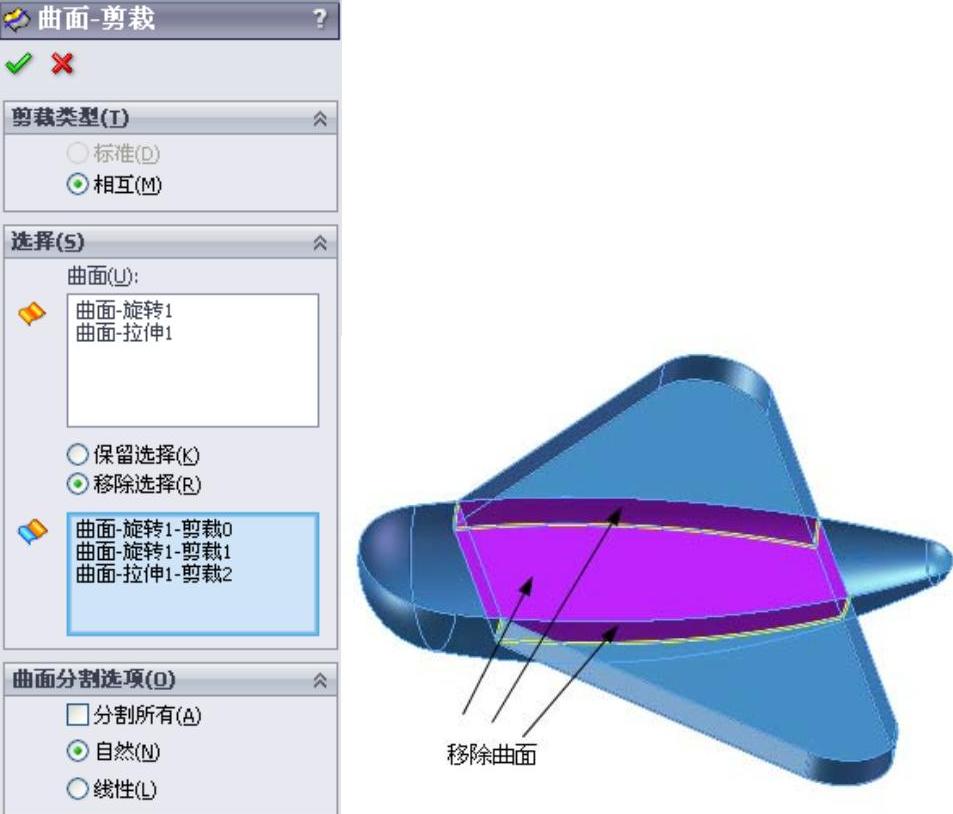

图9-107 移除曲面示意图
图9-108 绘制草图
（7）绘制放样草图1。在左侧“FeatureManager设计树”中用鼠标选择“前视基准面”，作为绘制图形的基准面；单击“草图”工具栏中的
（直线）按钮、
（圆）按钮和

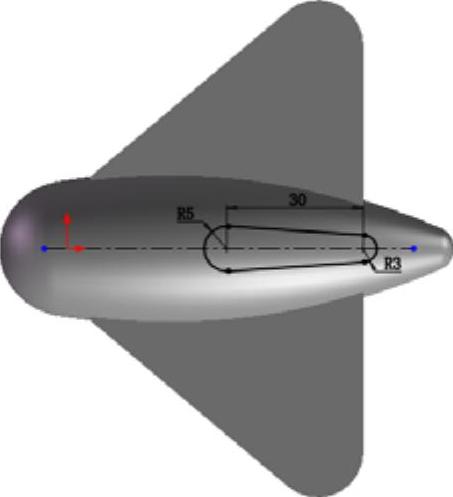

（裁剪）按钮，绘制如图9-109所示的草图并标注尺寸。
（8）创建基准面。选择菜单栏中的“插入”→“参考几何体”→“基准面”命令，或者单击“参考几何体”工具栏中的
（基准面）按钮，此时系统弹出如图9-110所示的“基准面”属性管理器。选择“前视基准面”为第一参考，输入距离为“35”。单击属性管理器中的
（确定）按钮，结果如图9-111所示。
图9-109 放样草图尺寸1

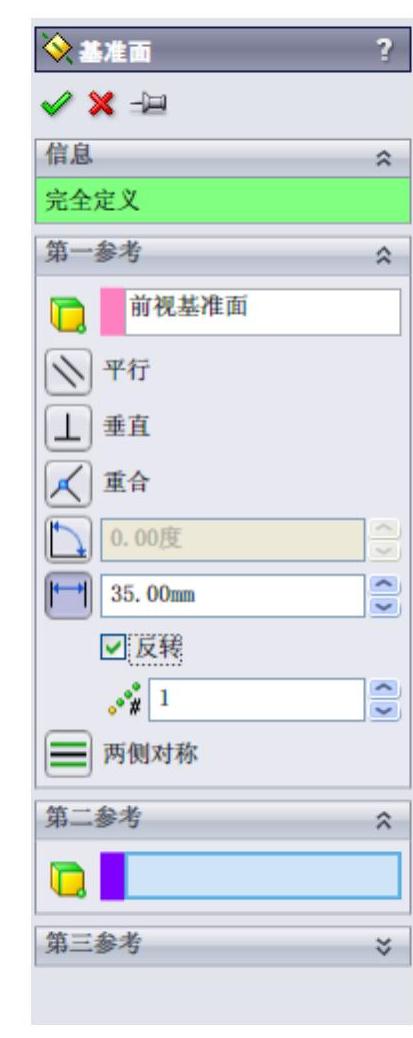

图9-110 “基准面”属性管理器

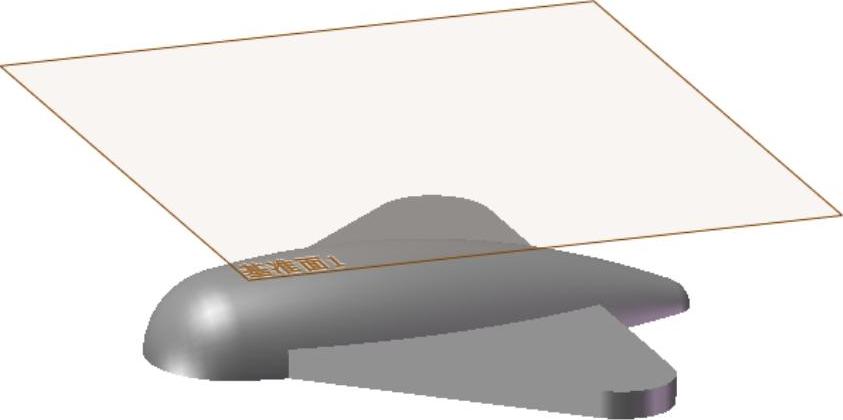

图9-111 创建基准面
（9）绘制放样草图2。在左侧“FeatureManager设计树”中用鼠标选择“基准面1”，作为绘制图形的基准面；单击“草图”工具栏中的
（直线）按钮、
（圆）按钮和
（裁剪）按钮，绘制如图9-112所示的草图并标注尺寸。
（10）放样曲面。选择菜单栏中的“插入”→“曲面”→“放样曲面”命令，或者单击“曲面”工具栏中的
（放样曲面）按钮，此时系统弹出如图9-113所示的“曲面-放样”属性管理器。用鼠标选择放样草图1和草图2为放样轮廓，单击属性管理器中的
（确定）按钮，隐藏基准面1结果如图9-114所示。
图9-112 标注草图尺寸

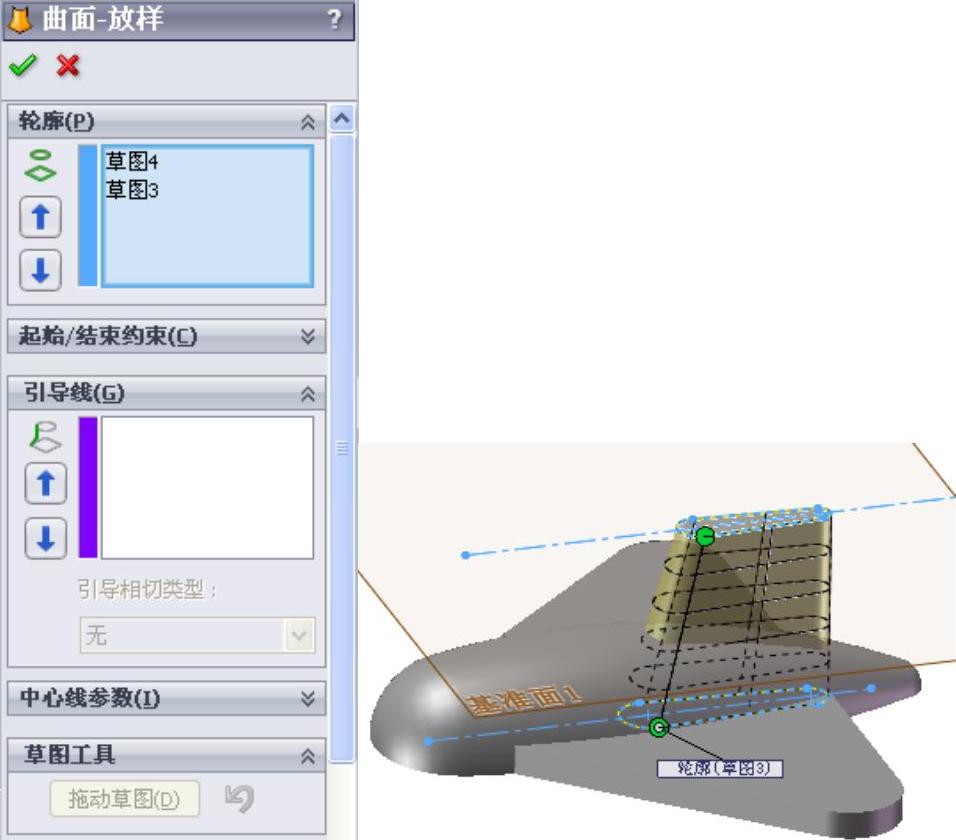

图9-113 “曲面-放样”属性管理器
图9-114 放样结果
（11）裁剪曲面。选择菜单栏中的“插入”→“曲面”→“剪裁曲面”命令，或者单击“曲面”工具栏中的
（剪裁曲面）按钮，此时系统弹出如图9-115所示的“剪裁曲面”属性管理器。在属性管理器中选择剪裁类型为“相互”，在视图中选择拉伸曲面和旋转曲面为剪裁曲面，选择如图9-115所示的面为移除曲面。单击属性管理器中的
（确定）按钮，结果如图9-116所示。

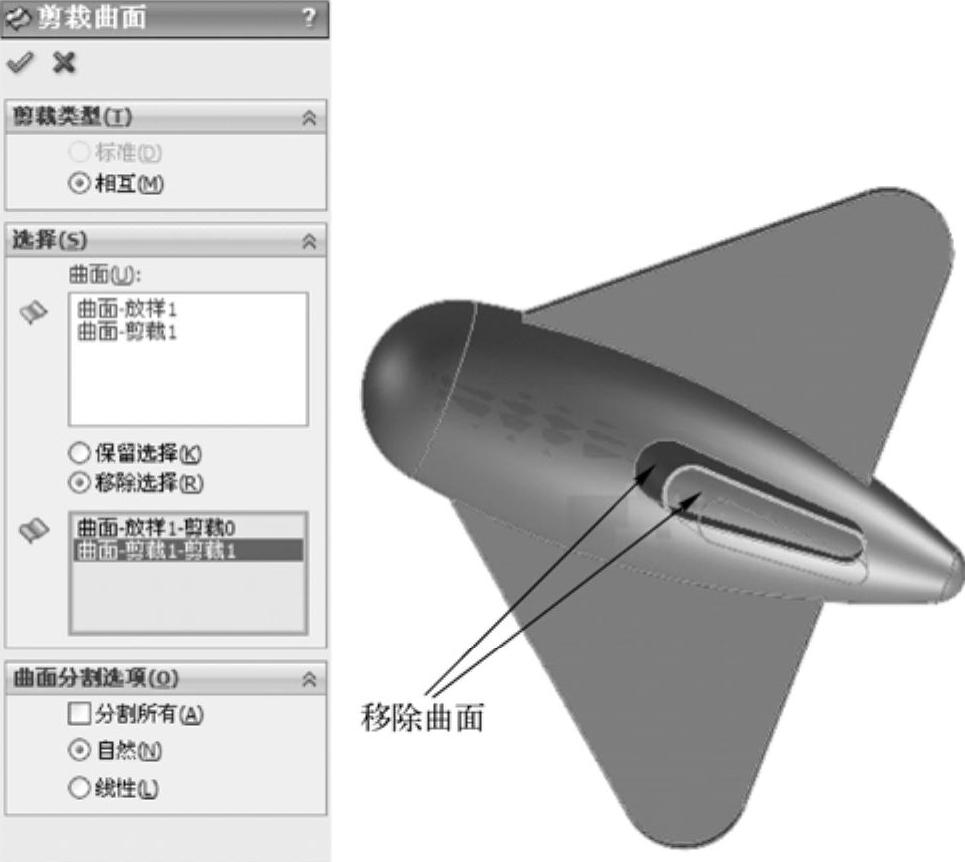

图9-115 “剪裁曲面”属性管理器
图9-116 标注草图尺寸
（12）填充曲面。选择菜单栏中的“插入”→“曲面”→“填充”命令，或者单击“曲面”工具栏中的
（填充曲面）按钮，此时系统弹出如图9-117所示的“填充曲面”属性管理器。在视图中选择如图9-117所示的边线，单击属性管理器中的
（确定）按钮，结果如图9-118所示。

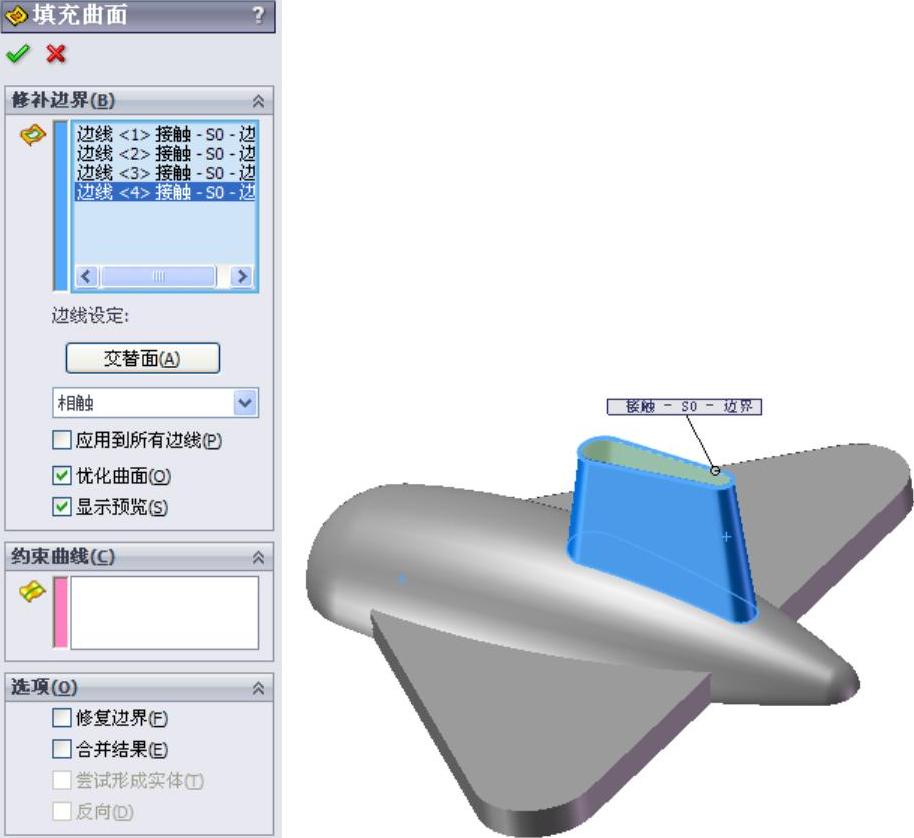

图9-117 标注草图尺寸
图9-118 标注草图尺寸
（13）缝合曲面。选择菜单栏中的“插入”→“曲面”→“缝合曲面”命令，或者单击“曲面”工具栏中的
（缝合曲面）按钮，此时系统弹出如图9-119所示的“缝合曲面”属性管理器。在视图中选择剪裁的曲面和填充曲面。单击属性管理器中的
（确定）按钮，退出对话框。
（14）绘制旋转草图。在左侧“FeatureManager设计树”中用鼠标选择“上视基准面”，作为绘制图形的基准面；单击“草图”工具栏中的
（中心线）按钮和
（圆心/起/终点圆弧）按钮，绘制如图9-120所示的草图并标注尺寸。
（15）旋转曲面。选择菜单栏中的“插入”→“曲面”→“旋转曲面”命令，或者单击“曲面”工具栏中的
（旋转曲面）按钮，此时系统弹出“曲面-旋转”属性管理器。在“旋转轴”一栏中，用鼠标选择图9-120中的竖直中心线。单击属性管理器中的
（确定）按钮，结果如图9-121所示。
图9-119 “缝合曲面” 属性管理器

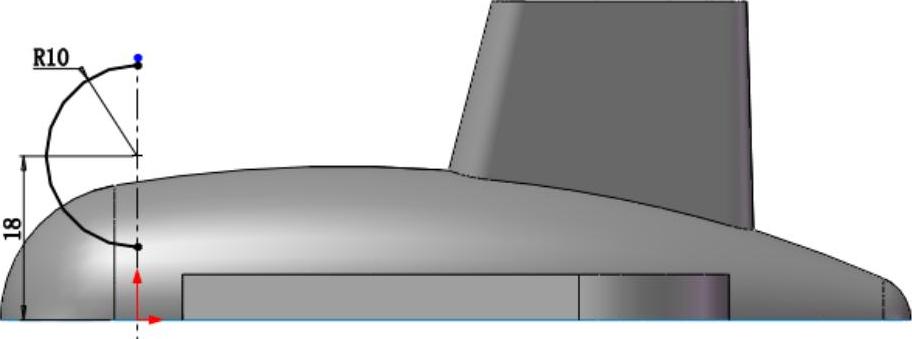

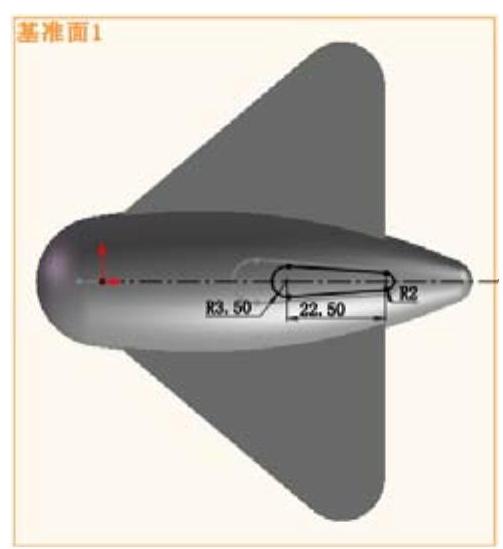

图9-120 草图标注尺寸
图9-121 旋转曲面结果
（16）裁剪曲面。选择菜单栏中的“插入”→“曲面”→“剪裁曲面”命令，或者单击“曲面”工具栏中的
（剪裁曲面）按钮，此时系统弹出如图9-122所示的“曲面-剪裁”属性管理器。在属性管理器中选择剪裁类型为“相互”，在视图中选择缝合后的曲面和旋转曲面为剪裁曲面，选择图9-122所示的面为保留曲面。单击属性管理器中的
（确定）按钮，结果如图9-123所示。

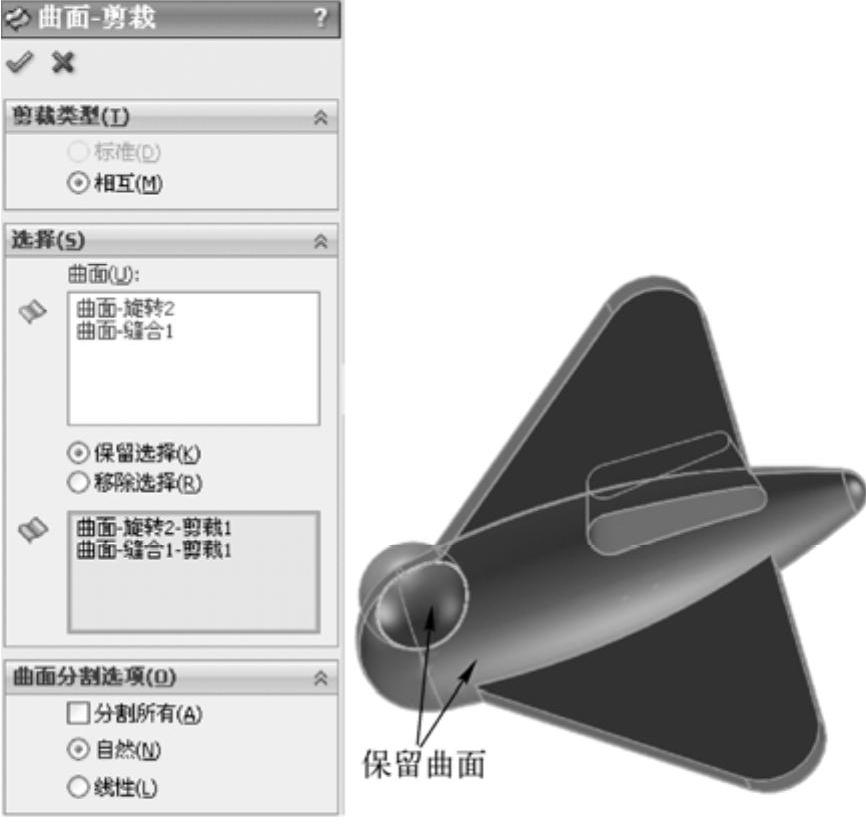

图9-122 “曲面-剪裁”属性管理器

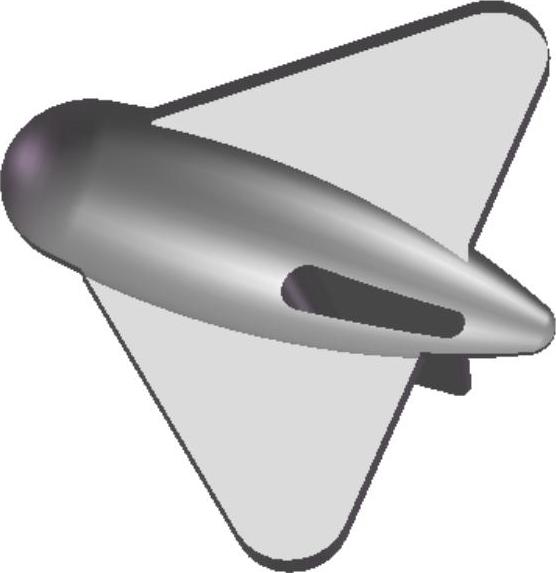

图9-123 标注草图尺寸
（17）圆角处理。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出“圆角”属性管理器。在属性管理器中输入圆角半径为“2”，在视图中选择如图9-124～9-126所示的边线。单击属性管理器中的
（确定）按钮，重复“圆角”命令，选择如图9-126所示的边线，结果如图9-127所示。

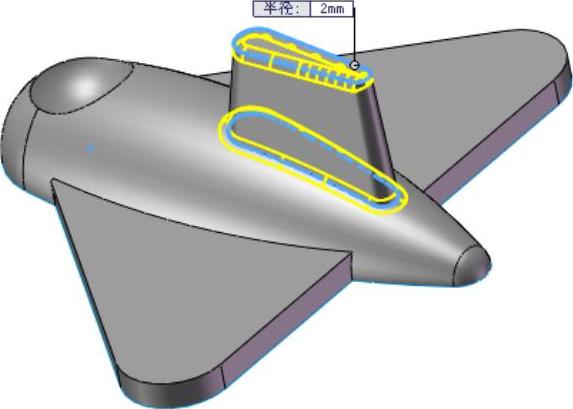

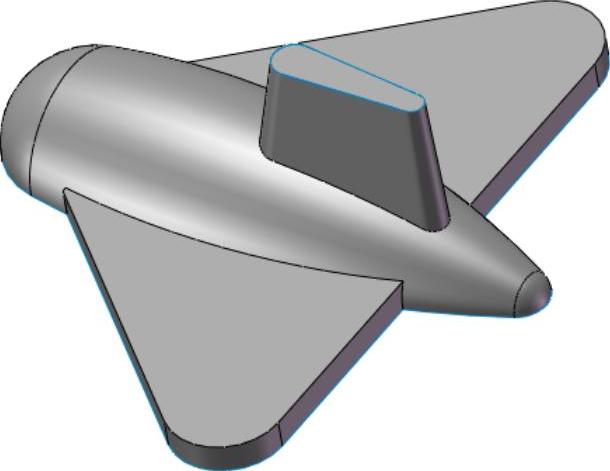

图9-124 选择圆角边1
图9-125 选择圆角边2

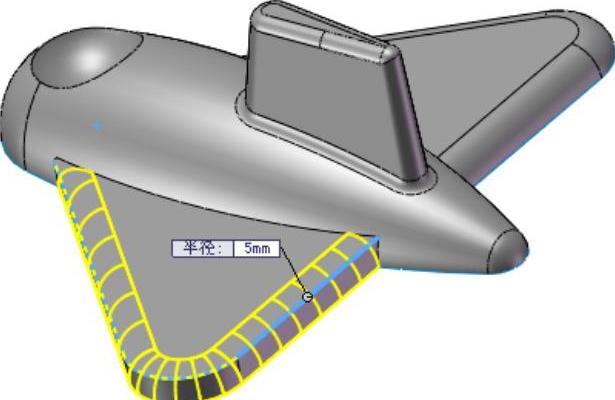

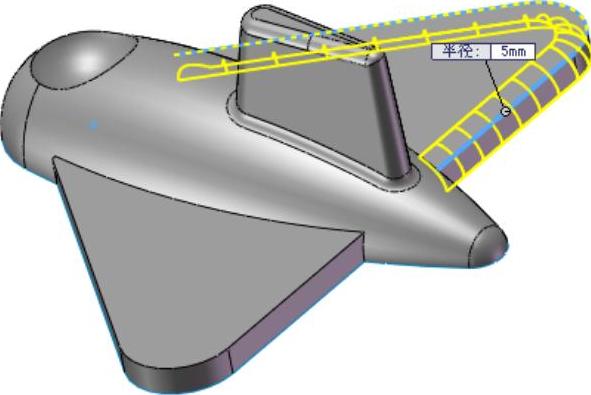

图9-126 选择圆角边3

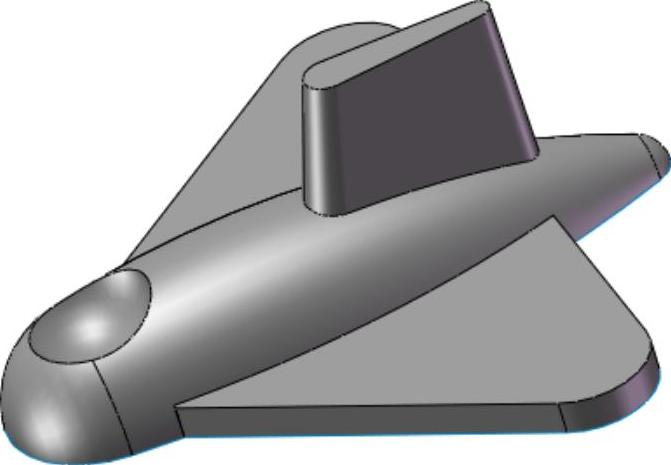

图9-127 倒圆角结果
