13.1.13 铲斗支撑架
本例绘制的铲斗支撑架，如图13-227所示。
图13-227 铲斗支撑架
思路分析
首先绘制铲斗支撑架的外形轮廓草图，然后旋转成为铲斗支撑架主体轮廓，最后进行倒角处理。绘制的流程图如图13-228所示。

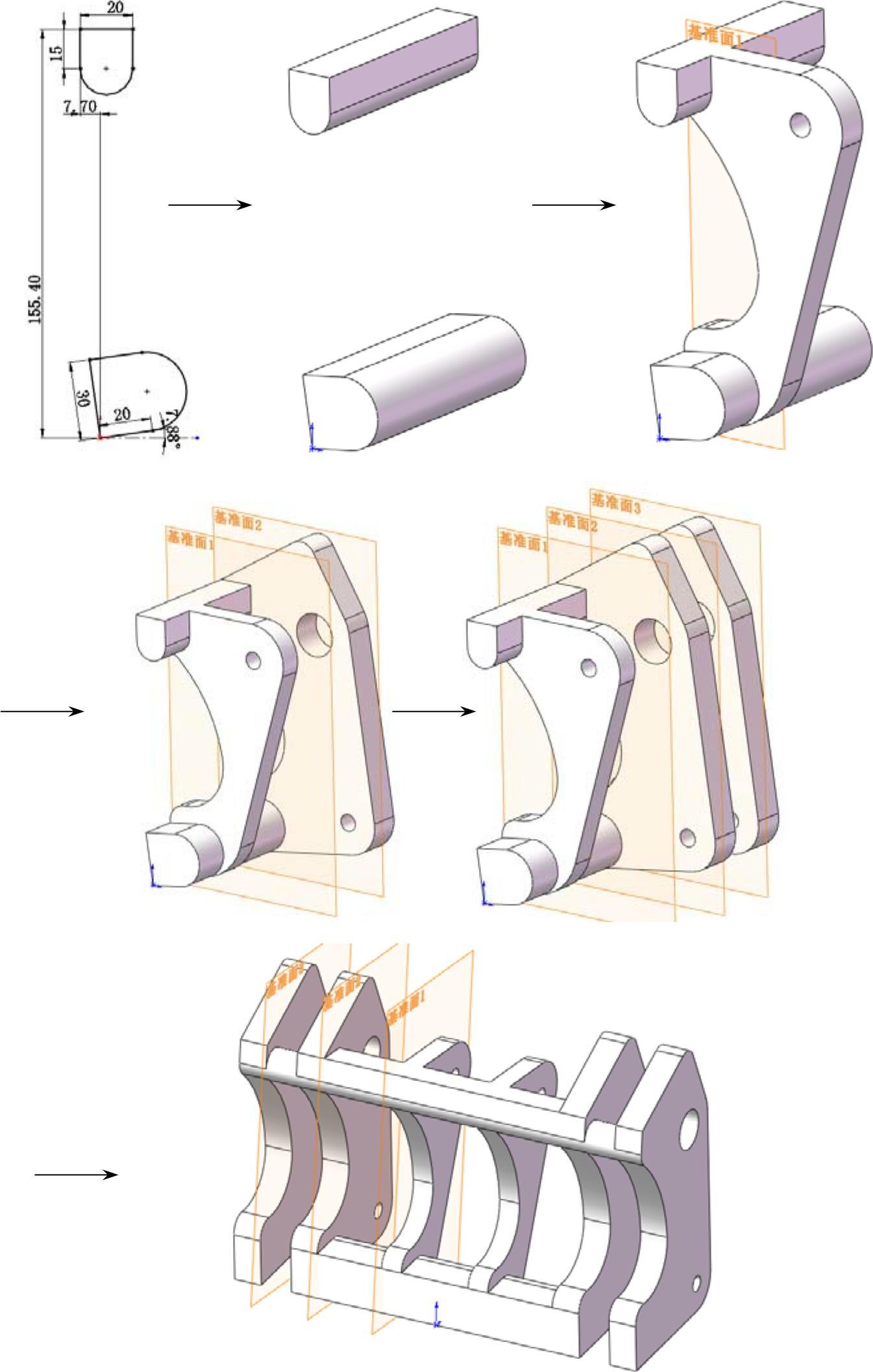

图13-228 铲斗支撑架绘制流程图
参见光盘
光盘\动画演示\第13章\铲斗支撑架.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（中心线）按钮、
（直线）按钮和
（三点圆弧）按钮，绘制并标注草图如图13-229所示。
（3）拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-230所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“190mm”，然后单击
（确定）按钮，结果如图13-231所示。

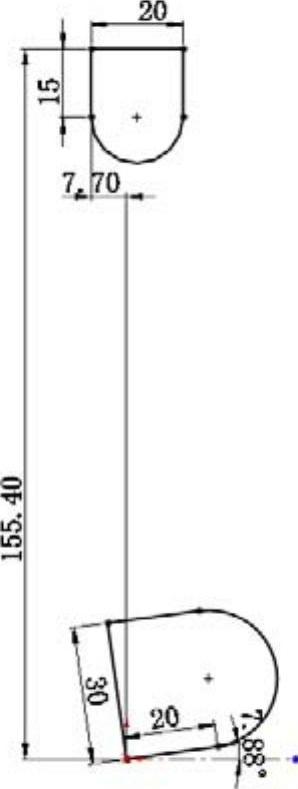

图13-229 绘制草图1

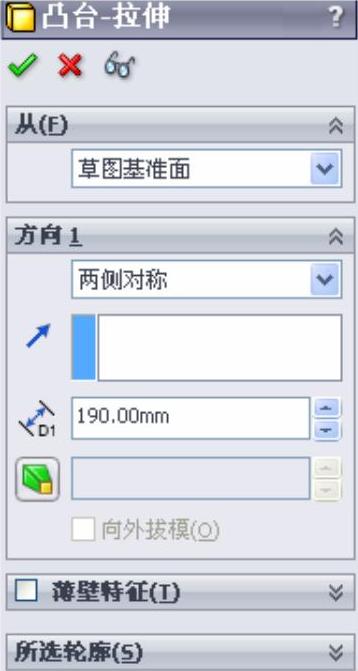

图13-230 “凸台-拉伸”属性管理器

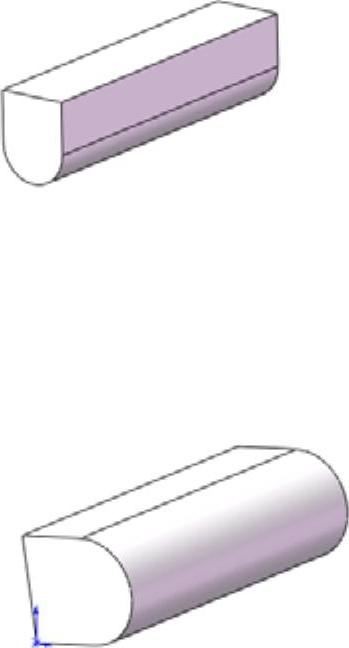

图13-231 拉伸实体
（4）创建基准平面1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“参考几何体”工具栏中的
（基准面）按钮，弹出“基准面”属性管理器，在“偏移距离”文本框中输入距离为“35mm”，如图13-232所示；单击属性管理器中的
（确定）按钮，生成基准面如图13-233所示。
（5）绘制草图2。在左侧的“FeatureManager设计树”中用鼠标选择“基准面1”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮、
（切线弧）按钮、
（三点圆弧）按钮和
（圆）按钮，绘制并标注草图如图13-234所示。
注意
圆弧和圆弧以及直线之间是相切关系。

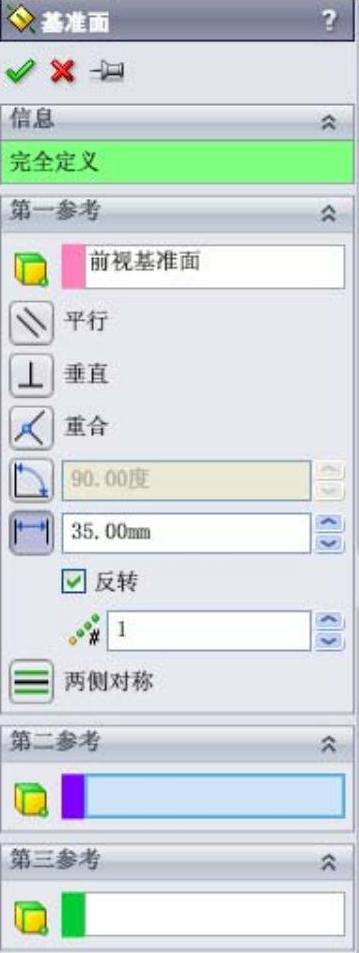

图13-232 “基准面”属性管理器

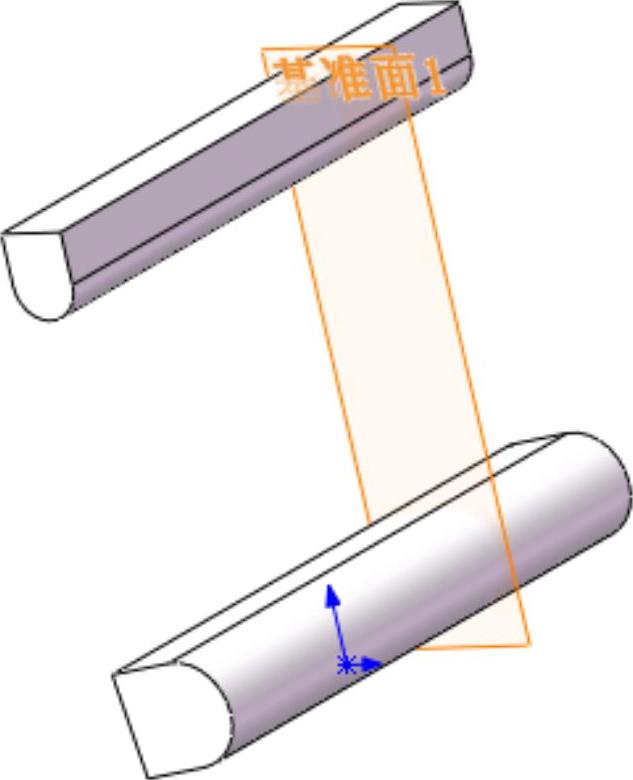

图13-233 创建基准面1
（6）拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-235所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“13mm”，然后单击
（确定）按钮，结果如图13-236所示。

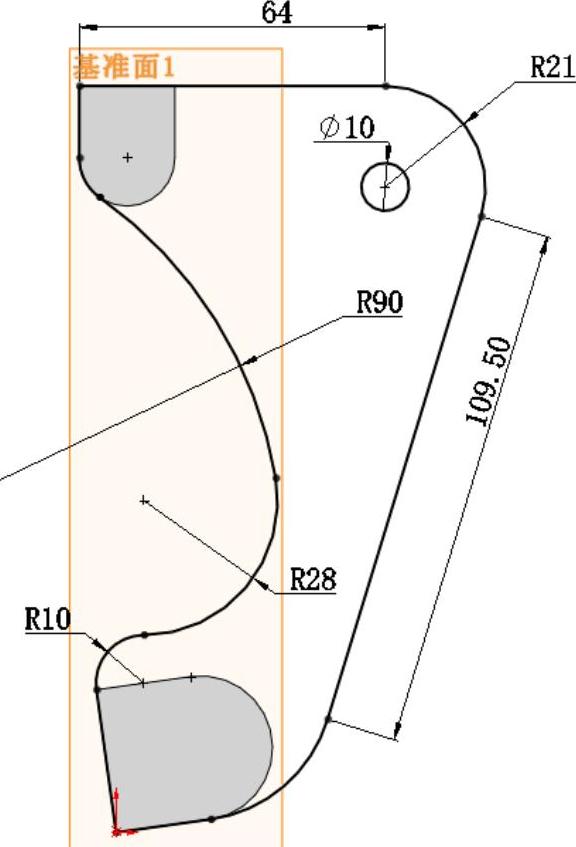

图13-234 绘制草图2

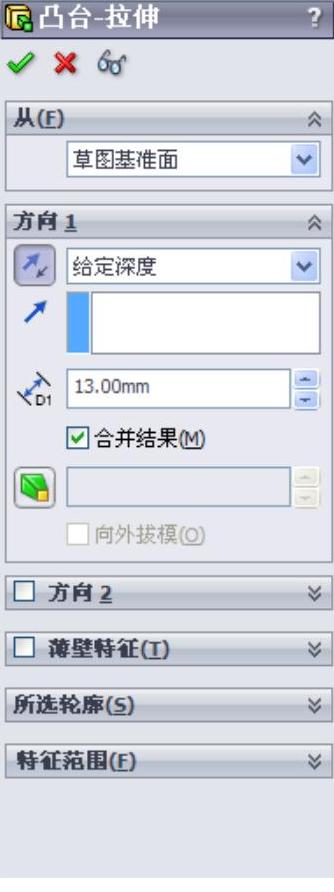

图13-235 “凸台-拉伸”属性管理器(https://www.daowen.com)

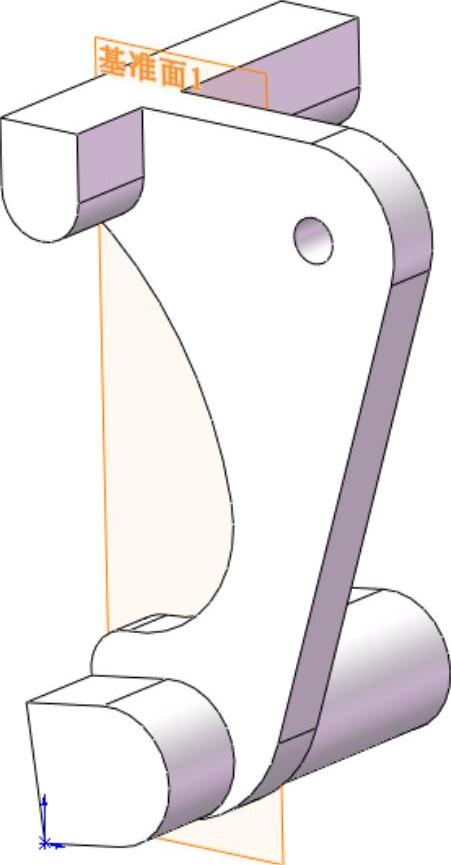

图13-236 绘制草图2
（7）创建基准平面2。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“参考几何体”工具栏中的
（基准面）按钮，弹出“基准面”属性管理器，在“偏移距离”文本框中输入距离为“77.5mm”，单击属性管理器中的
（确定）按钮。
（8）绘制草图3。在左侧的“FeatureManager设计树”中用鼠标选择“基准面2”作为绘制图形的基准面。单击“草图”工具栏中的
（实体引用）按钮、
（直线）按钮、
（切线弧）按钮、
（绘制圆角）按钮和

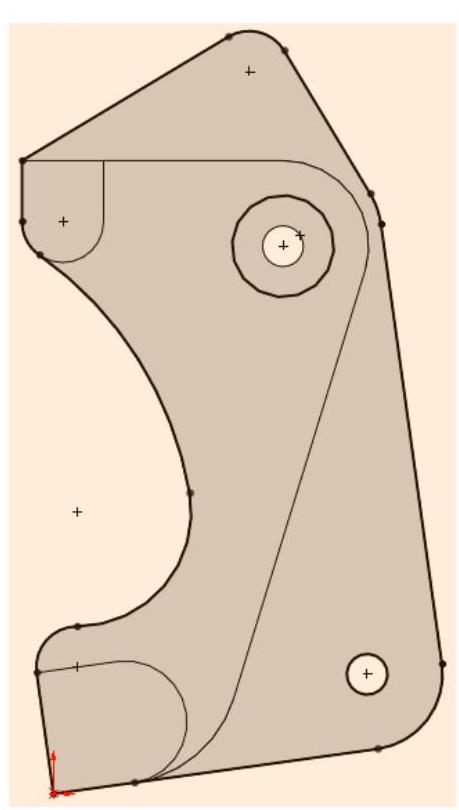

（圆）按钮，绘制并标注草图如图13-237所示。
（9）拉伸实体3。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-238所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“17.5mm”，然后单击
（确定）按钮，结果如图13-239所示。

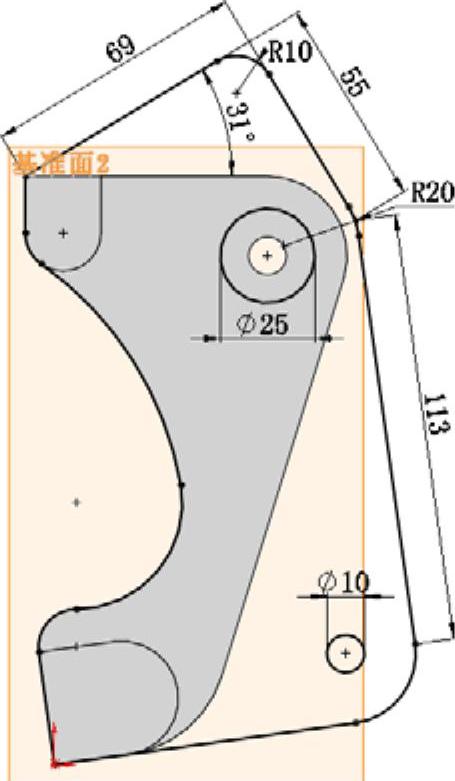

图13-237 绘制草图3

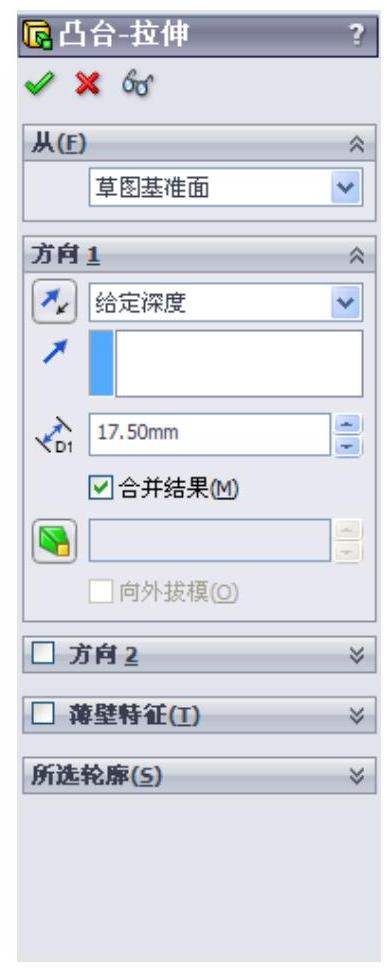

图13-238 “凸台-拉伸”属性管理器

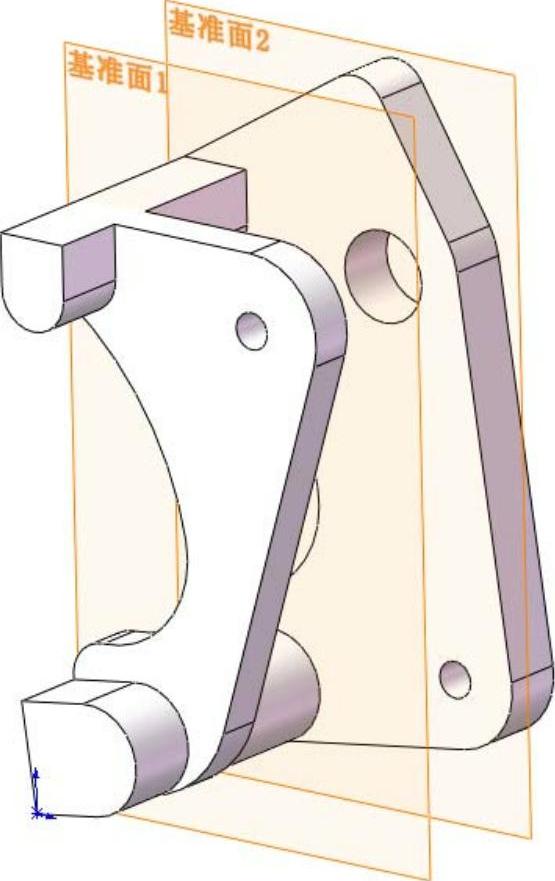

图13-239 拉伸实体3
（10）创建基准平面3。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“参考几何体”工具栏中的
（基准面）按钮，弹出“基准面”属性管理器，在“偏移距离”文本框中输入距离为“115mm”，单击属性管理器中的
（确定）按钮。
（11）绘制草图4。在左侧的“FeatureManager设计树”中用鼠标选择“基准面3”作为绘制图形的基准面。单击“草图”工具栏中的

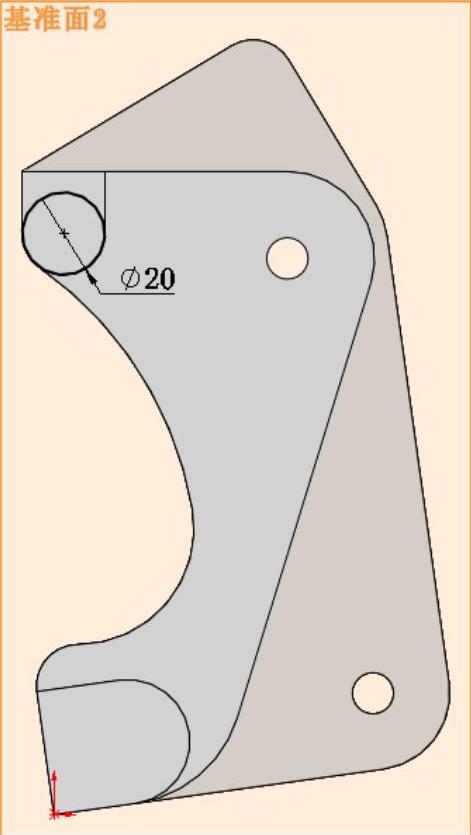

（实体引用）按钮，绘制如图13-240所示。
（12）拉伸实体4。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-241所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“17.5mm”，然后单击
（确定）按钮，结果如图13-242所示。
图13-240 绘制草图4

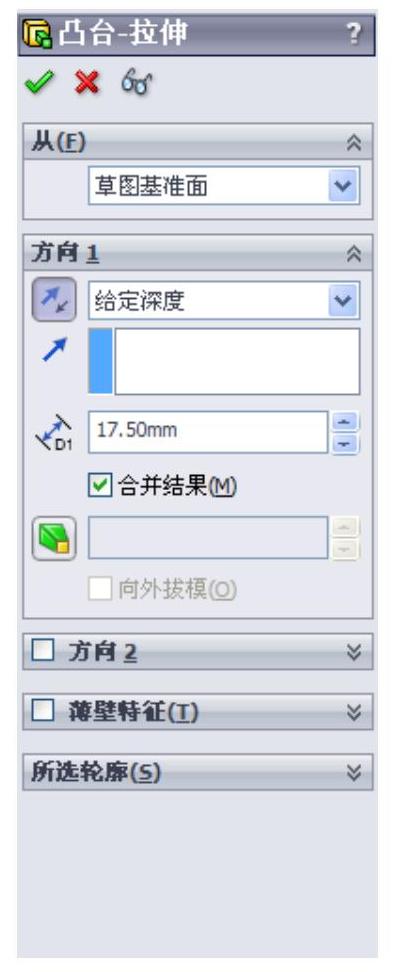

图13-241 “凸台-拉伸”属性管理器

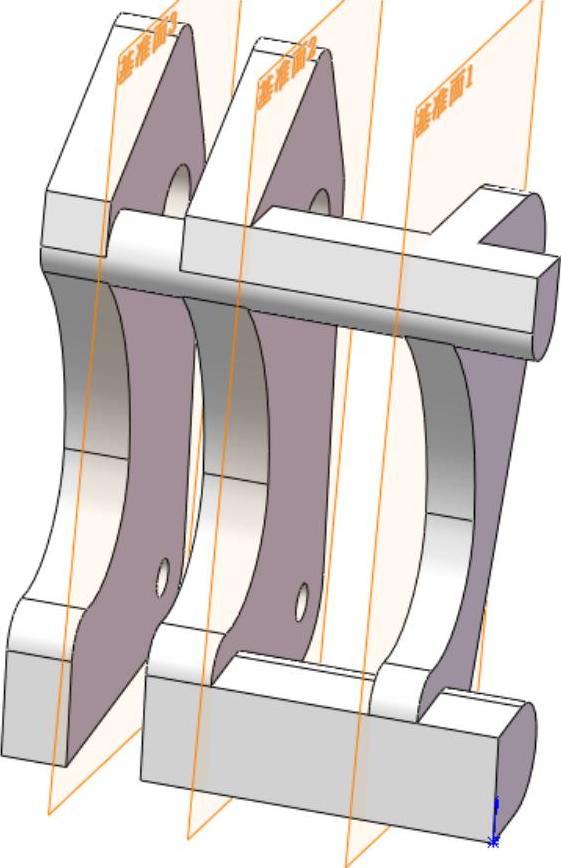

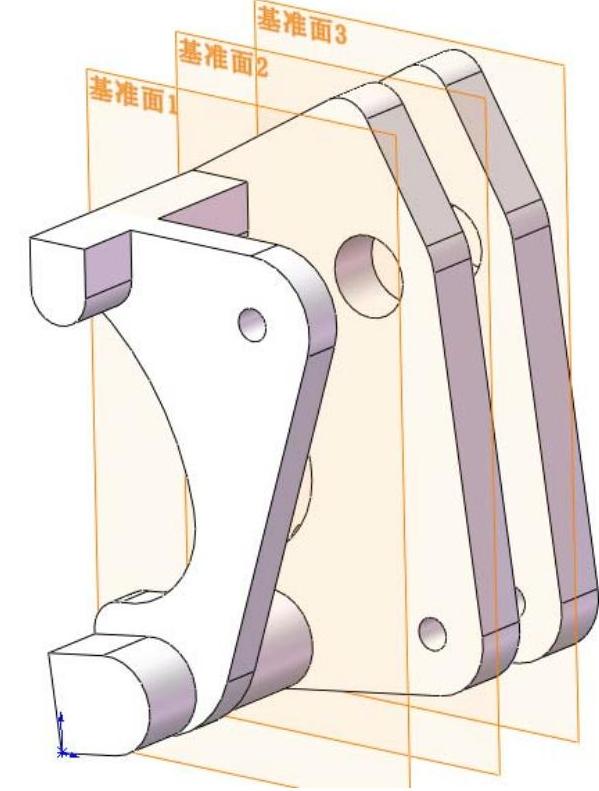

图13-242 拉伸实体4
（13）绘制草图5。在左侧的“FeatureManager设计树”中用鼠标选择“基准面3”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制如图13-243所示。
（14）拉伸实体5。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-244所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“成形到一面”，然后单击
（确定）按钮，结果如图13-245所示。
图13-243 绘制草图5

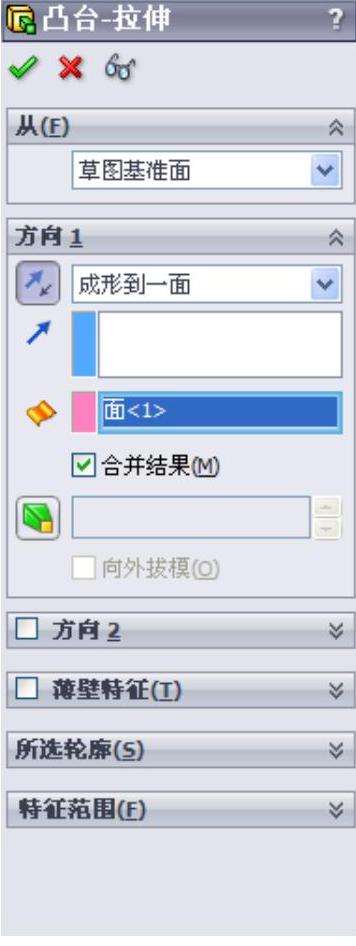

图13-244 “凸台-拉伸”属性管理器
图13-245 拉伸实体5
（15）镜像特征。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”工具栏中的
（镜像）按钮，此时系统弹出如图13-246所示的“镜像”属性管理器。选择“前视基准面”为镜像面，在视图中选择所有实体为要镜像的实体，然后单击
（确定）按钮，结果如图13-247所示。

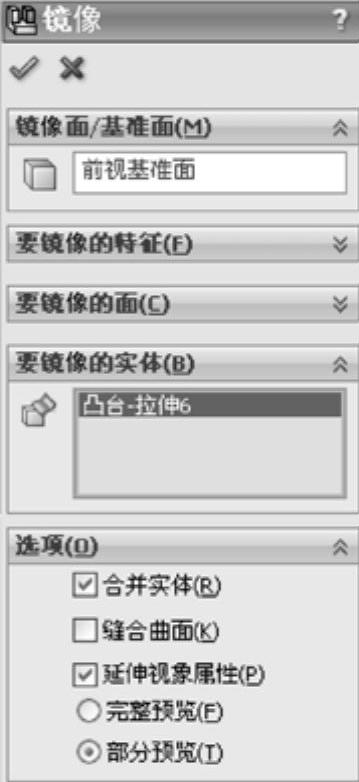

图13-246 “镜像”属性管理器

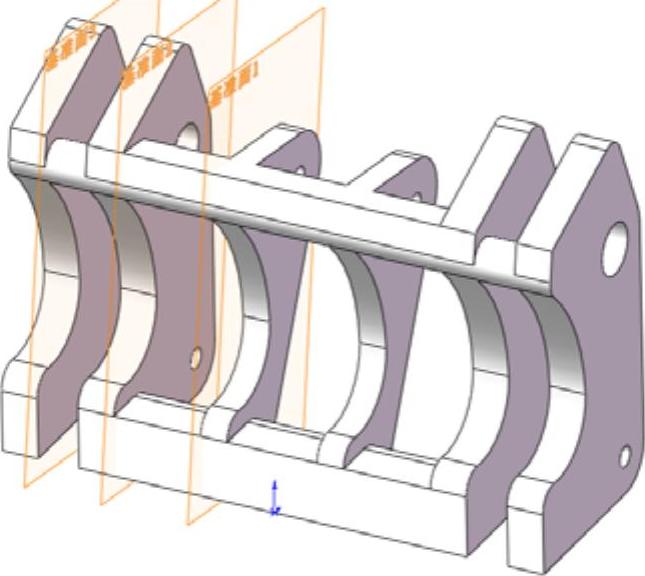

图13-247 镜像实体
