13.1.12 斗
本例绘制的斗，如图13-193所示。
图13-193 斗
思路分析

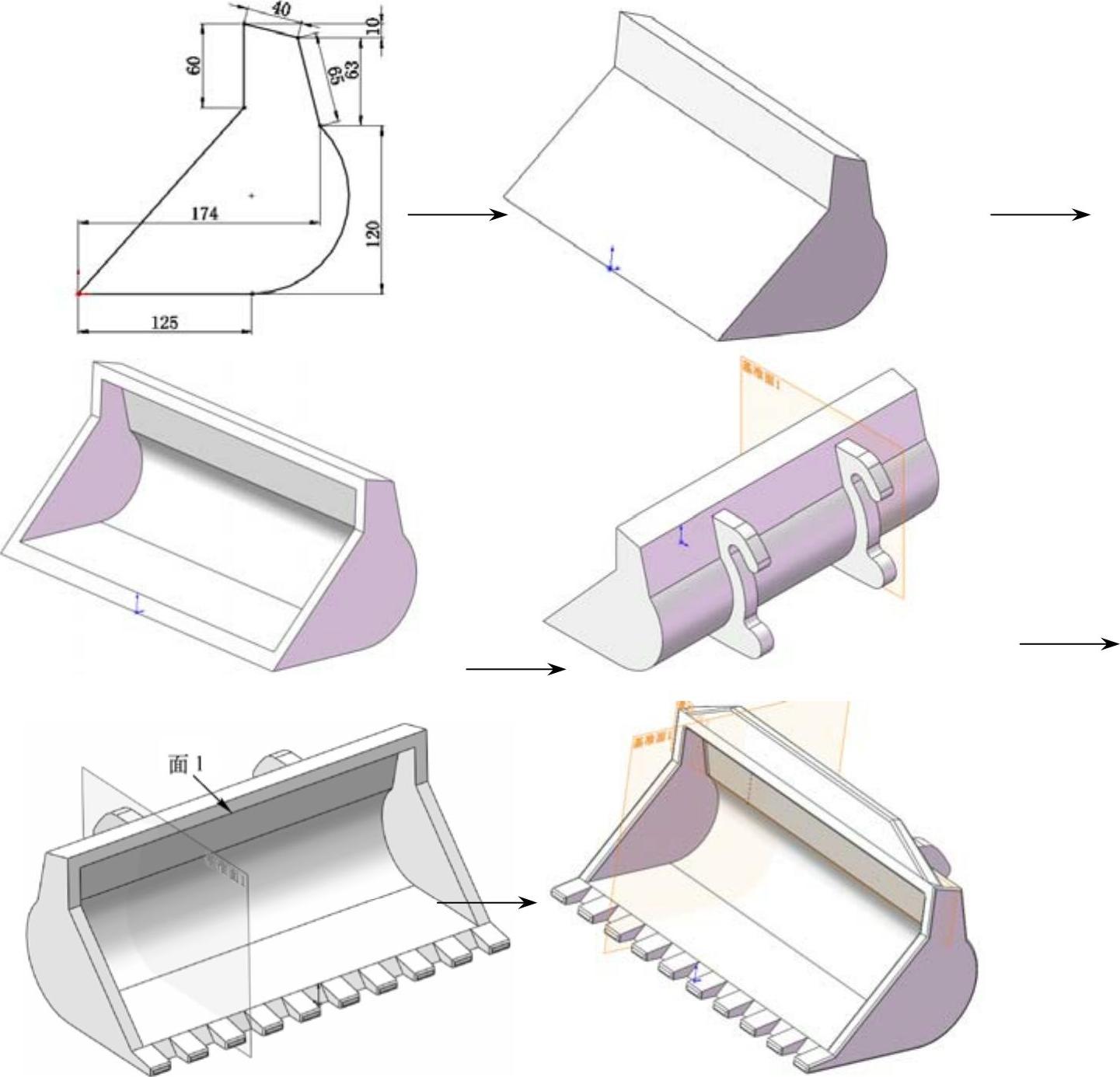

首先绘制斗的外形轮廓草图，然后旋转成为斗主体轮廓，最后进行倒角处理。绘制的流程图如图13-194所示。
图13-194 斗绘制流程图
参见光盘
光盘\动画演示\第13章\斗.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮和
（三点圆弧）按钮，绘制并标注草图如图13-195所示。
（3）拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的

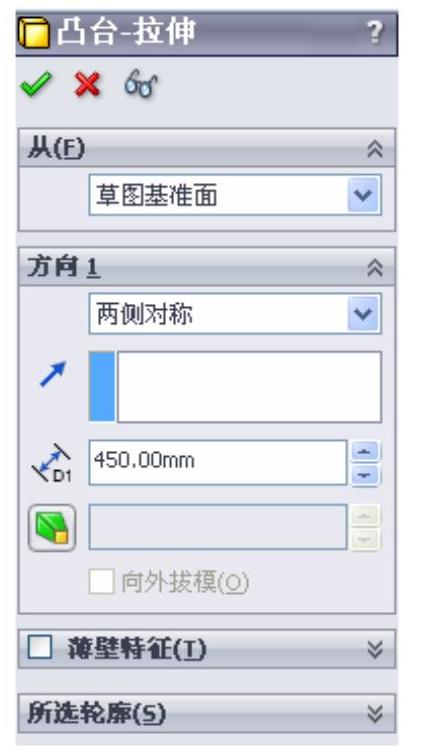

（拉伸凸台/基体）按钮，此时系统弹出如图13-196所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“450mm”，然后单击
（确定）按钮，结果如图13-197所示。

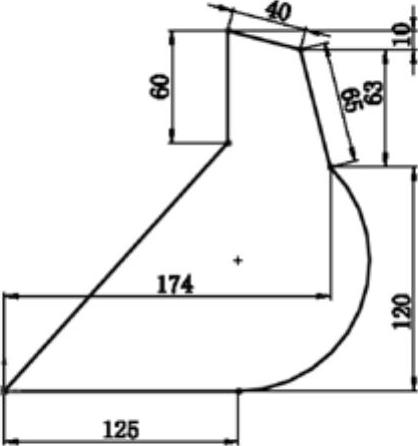

图13-195 绘制草图1
图13-196 “凸台-拉伸”属性管理器
图13-197 拉伸实体1
（4）实体抽壳。选择菜单栏中的“插入”→“特征”→“抽壳”命令，或者单击“特征”工具栏中的

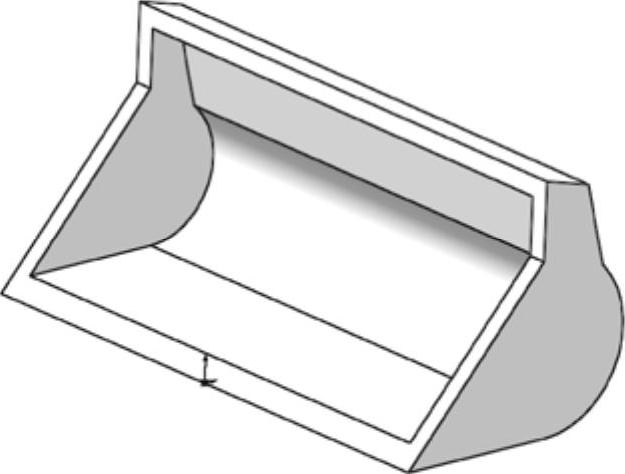

（抽壳）按钮，此时系统弹出如图13-198所示的“抽壳”属性管理器。输入厚度为“15mm”，在视图中选择如图13-198所示的两个面为移除面，然后单击
（确定）按钮，结果如图13-199所示。

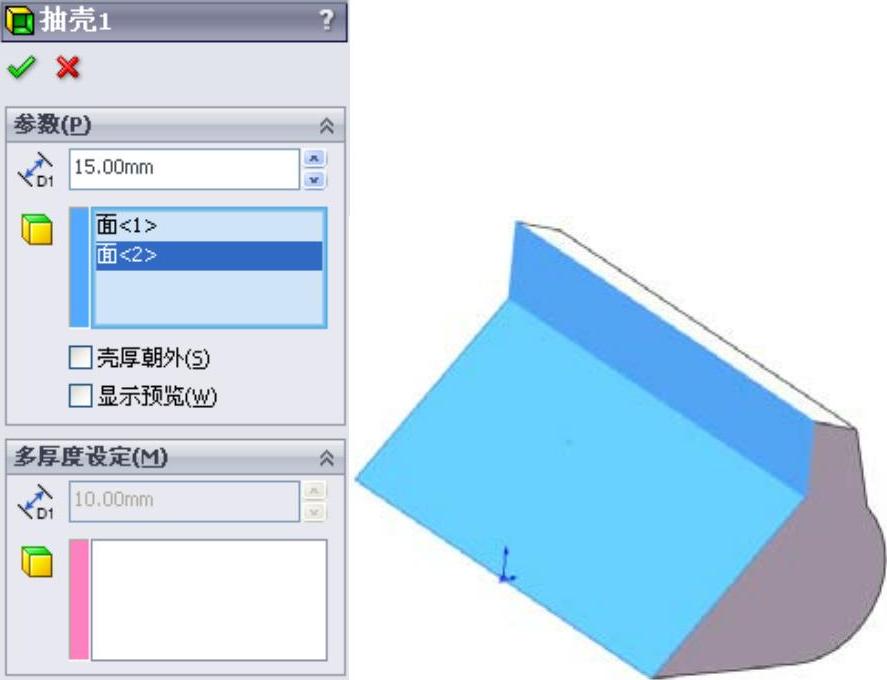

图13-198 “抽壳”属性管理器
图13-199 抽壳结果
（5）创建基准平面。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“参考几何体”工具栏中的
（基准面）按钮，弹出“基准面”属性管理器，在“偏移距离”文本框中输入距离为“115mm”，如图13-200所示；单击属性管理器中的

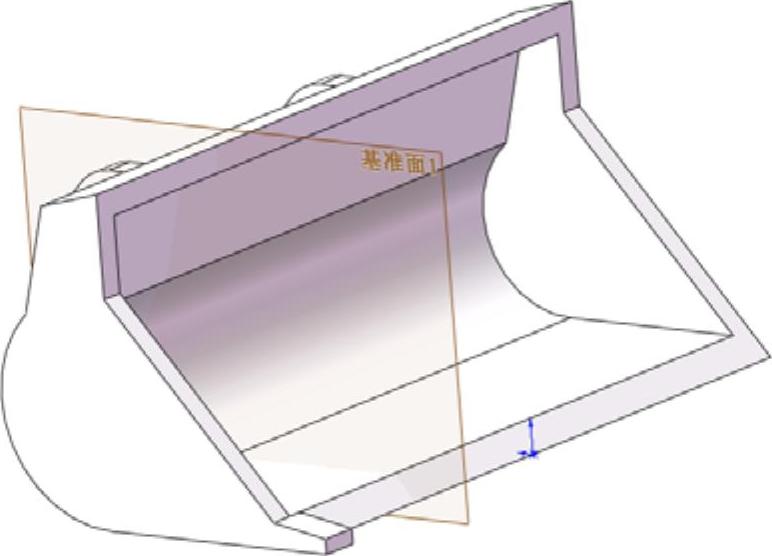

（确定）按钮，生成基准面如图13-201所示。

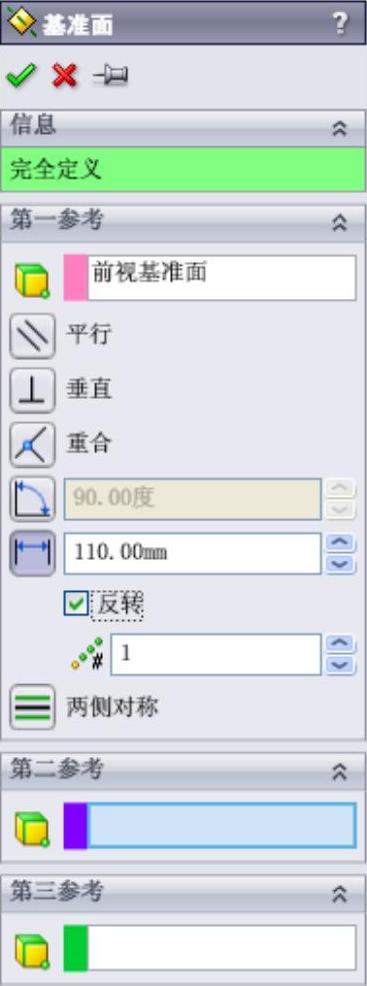

图13-200 “基准面”属性管理器

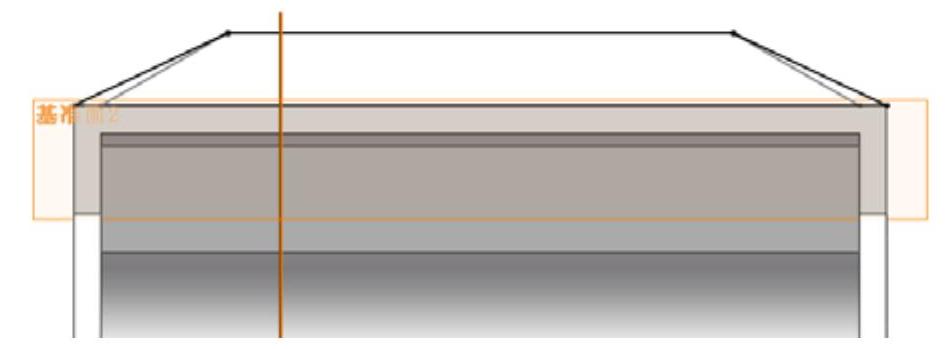

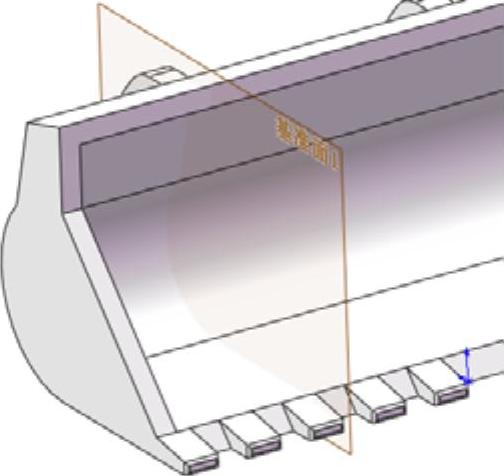

图13-201 绘制草图2
（6）绘制草图2。将基准面1作为绘制图形的基准面。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（中心线）按钮、
（直线）按钮和
（三点圆弧）按钮，绘制并标注草图如图13-201所示。
（7）拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-202所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“20mm”，然后单击
（确定）按钮，结果如图13-203所示。
图13-202 “凸台-拉伸”属性管理器
图13-203 拉伸结果
（8）镜像特征1。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”工具栏中的

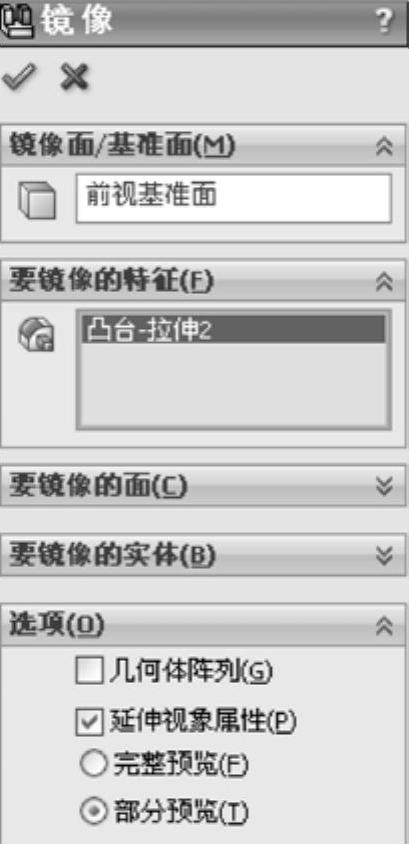

（镜像）按钮，此时系统弹出如图13-204所示的“镜像”属性管理器。选择“前视基准面”为镜像面，在视图中步骤（7）创建的拉伸特征为要镜像的特征，然后单击
（确定）按钮，结果如图13-205所示。
图13-204 “镜像”属性管理器

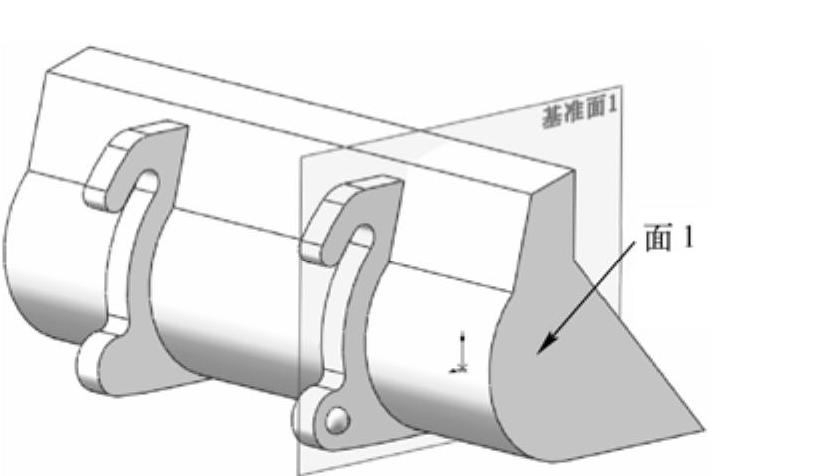

图13-205 镜像结果

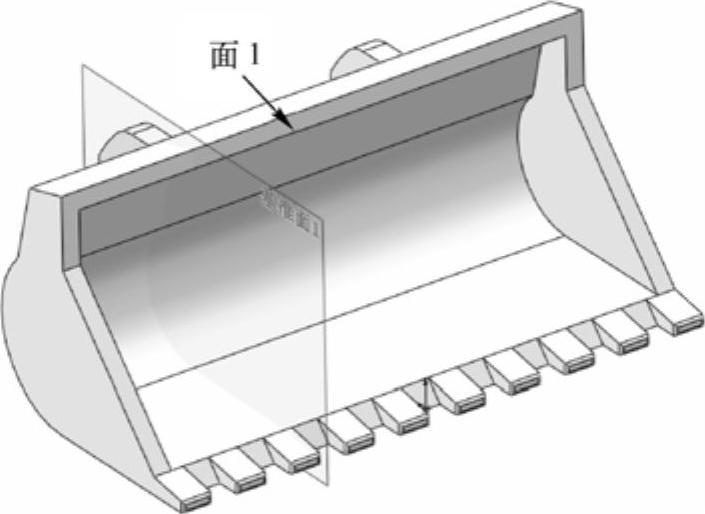

（9）绘制草图3。在视图中用鼠标选择如图13-205所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，绘制并标注草图如图13-206所示。
图13-206 绘制草图
（10）拉伸实体3。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-207所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“25mm”，然后单击
（确定）按钮，结果如图13-208所示。

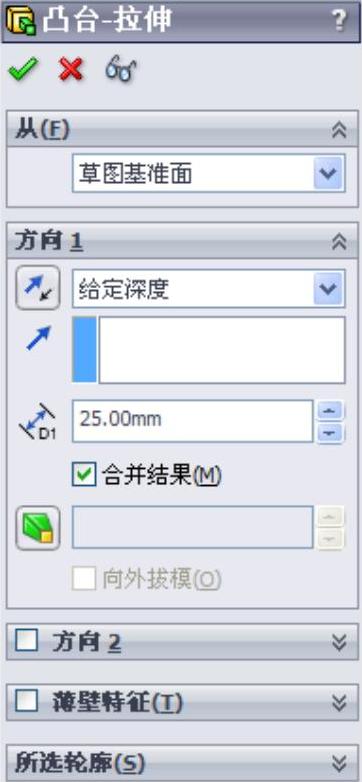

图13-207 “凸台-拉伸”属性管理器
图13-208 拉伸结果3

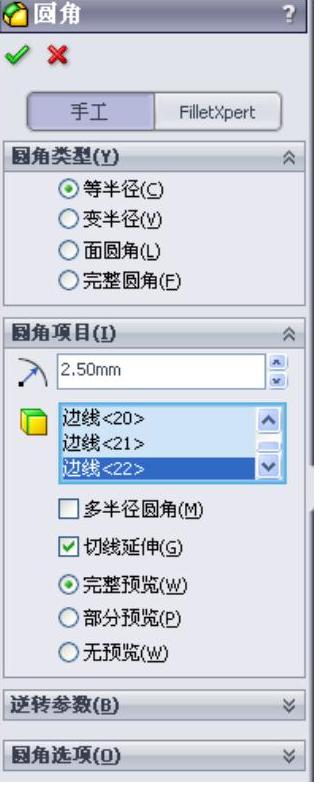

（11）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出如图13-209所示的“圆角”属性管理器。在“半径”一栏中输入值“2.5mm”，然后用鼠标选取图13-209中的面，最后单击属性管理器中的
（确定）按钮，结果如图13-210所示。

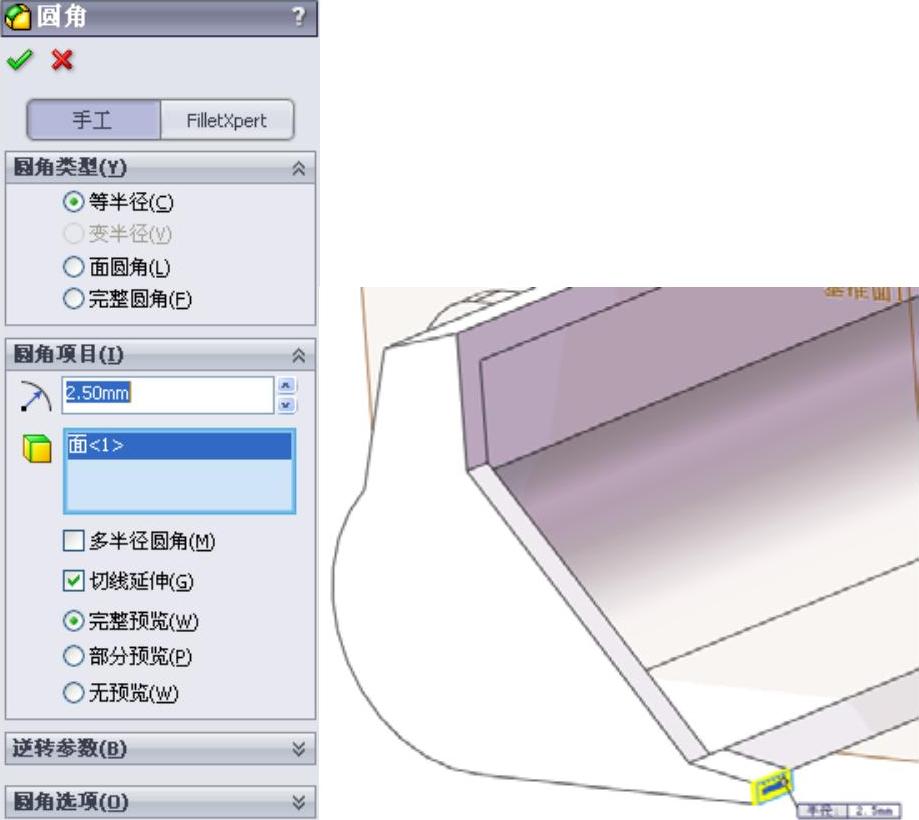

图13-209 “圆角”属性管理器

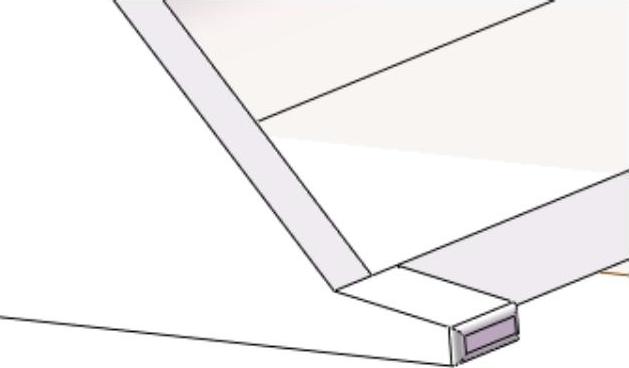

图13-210 倒圆角结果
（12）线性阵列。选择菜单栏中的“插入”→“阵列/镜像”→“线性阵列”命令，或者单击“特征”工具栏中的
（线性阵列）按钮，此时系统弹出如图13-211所示的“线性阵列”属性管理器。在视图中选择如图13-211所示的边线为阵列方向，输入阵列距离为“47mm”，个数为5，选择步骤（11）创建的拉伸特征和圆角特征为要阵列的特征，然后单击
（确定）按钮，结果如图13-212所示。

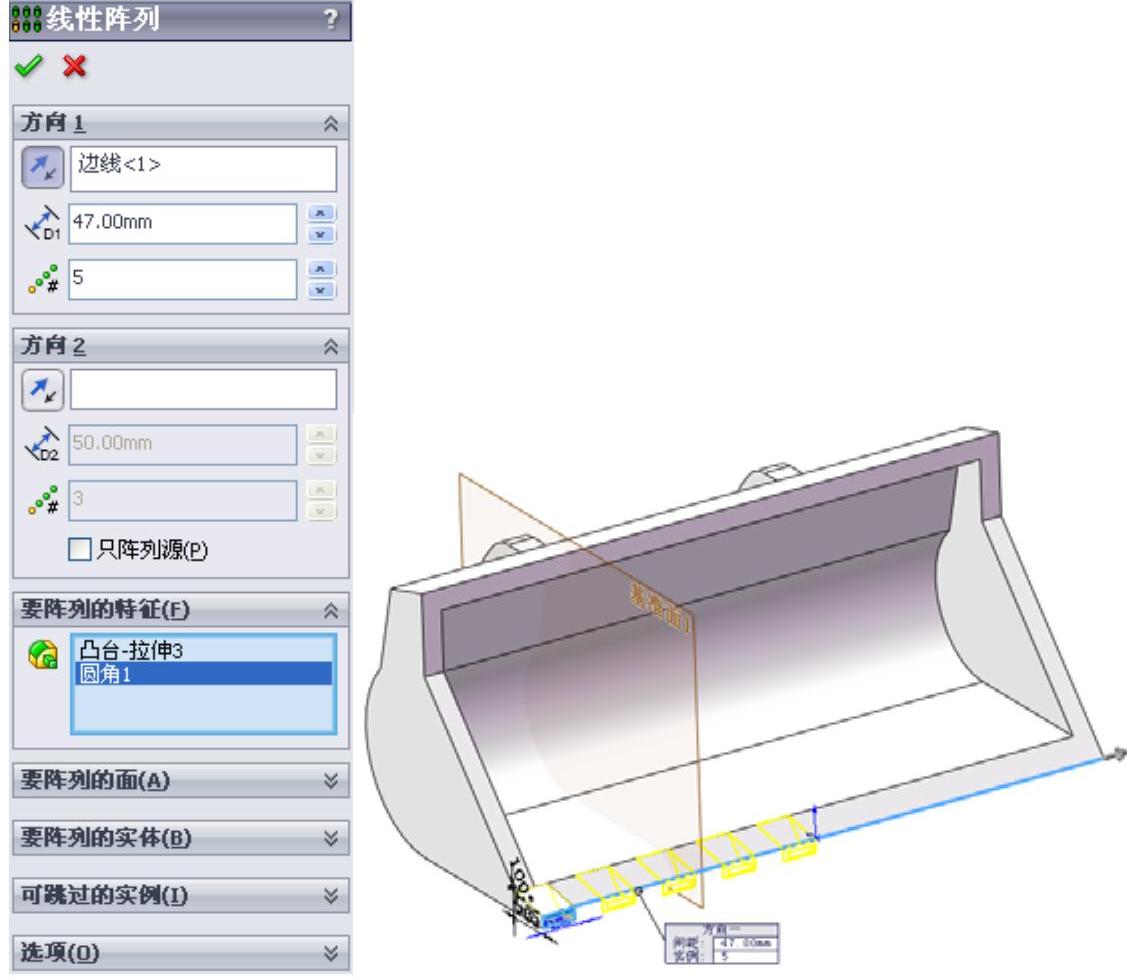

图13-211 “线性阵列”属性管理器

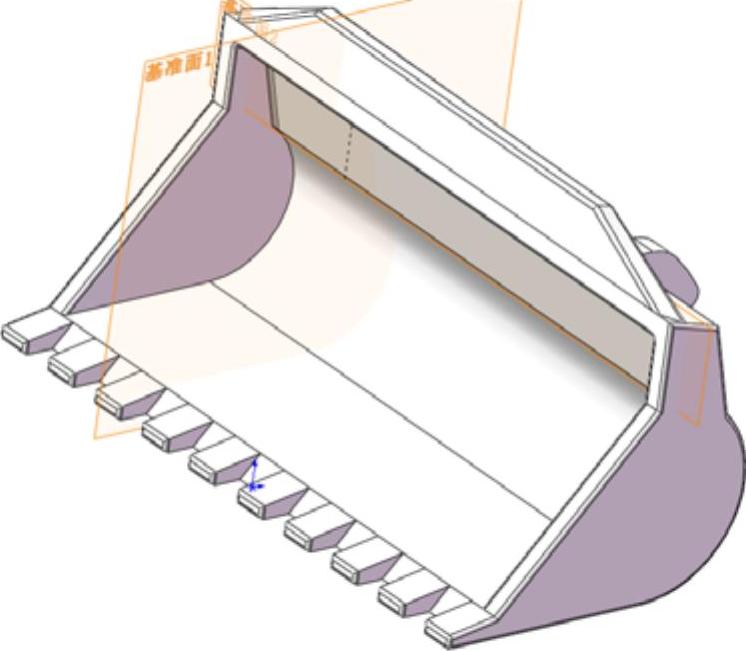

图13-212 阵列结果
（13）镜像特征2。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”工具栏中的
（镜像）按钮，此时系统弹出如图13-213所示的“镜像”属性管理器。选择“前视基准面”为镜像面，在视图中步骤（12）创建的阵列特征为要镜像的特征，然后单击
（确定）按钮，结果如图13-214所示。

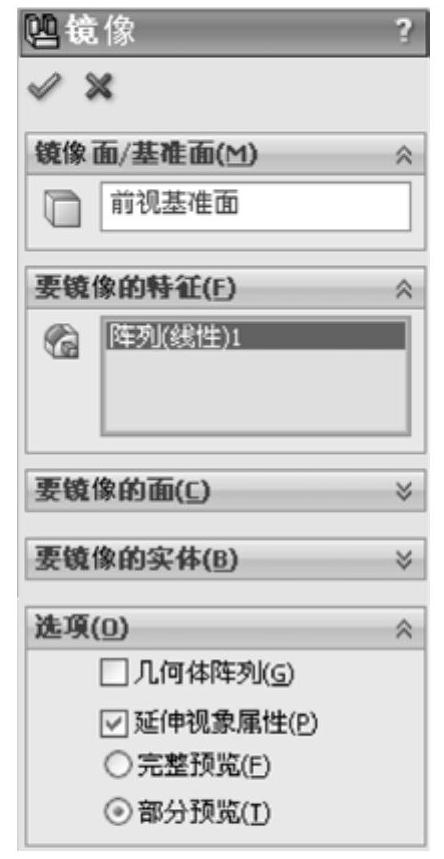

图13-213 “镜像”属性管理器
图13-214 镜像结果2
（14）绘制放样草图1。在视图中用鼠标选择如图13-214所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，绘制并标注草图如图13-215所示。
图13-215 绘制放样草图1
（15）创建基准平面。单击“参考几何体”工具栏中的

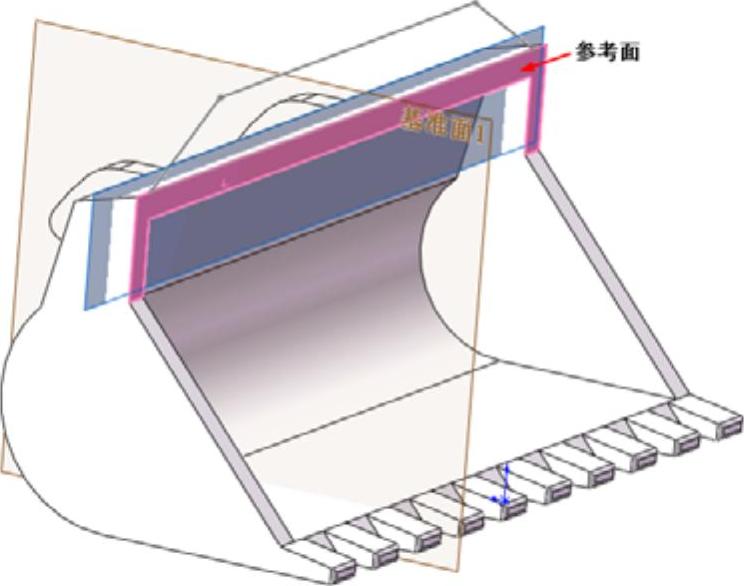

（基准面）按钮，弹出“基准面”属性管理器，选择如图13-216所示的面为参考面，在“偏移距离”文本框中输入距离为“15mm”，如图13-217所示；单击属性管理器中的
（确定）按钮，生成基准面如图13-216所示。

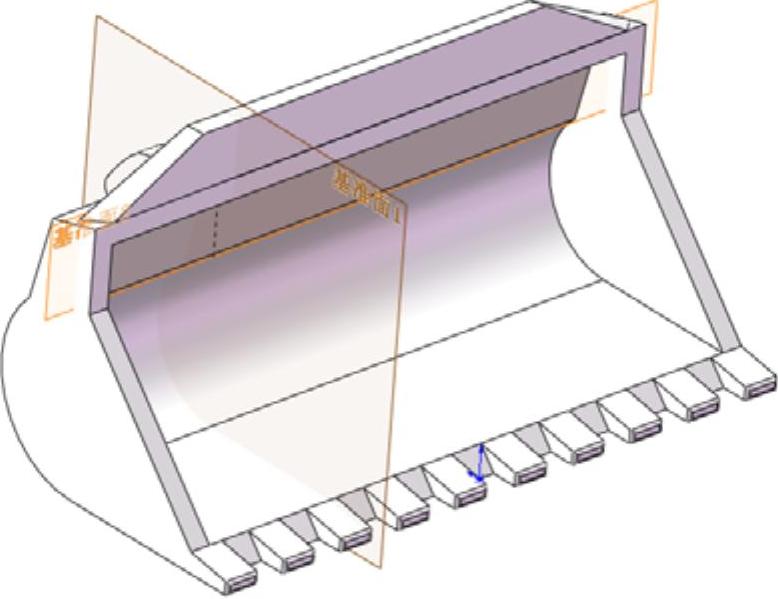

图13-216 创建基准面

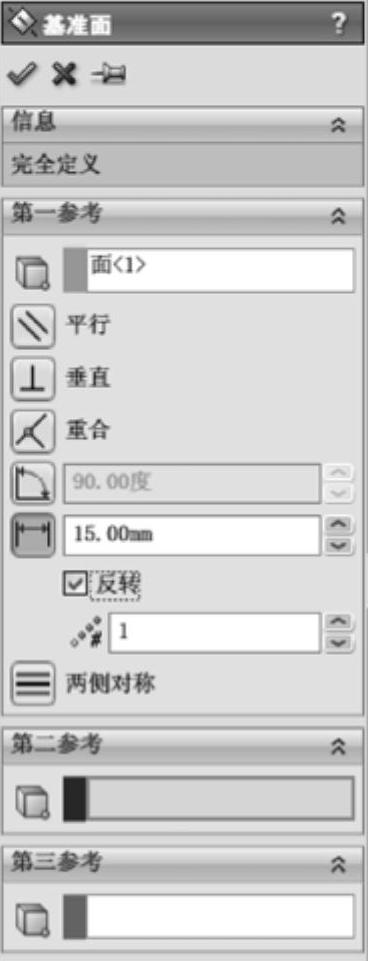

图13-217 “基准面”属性管理器
（16）绘制放样草图2。在左侧的“FeatureManager设计树”中用鼠标选择“基准面2”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，绘制草图如图13-218所示。单击
（退出草图）按钮，退出草图。
图13-218 绘制放样草图2
（17）绘制放样草图3。在视图中用鼠标选择实体上表面作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，连接两个草图的一端端点，如图13-219所示，单击
（退出草图）按钮，退出草图。
（18）绘制放样草图4。在视图中用鼠标选择实体上表面作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，连接两个草图的一端端点，如图13-220所示，单击
（退出草图）按钮，退出草图。

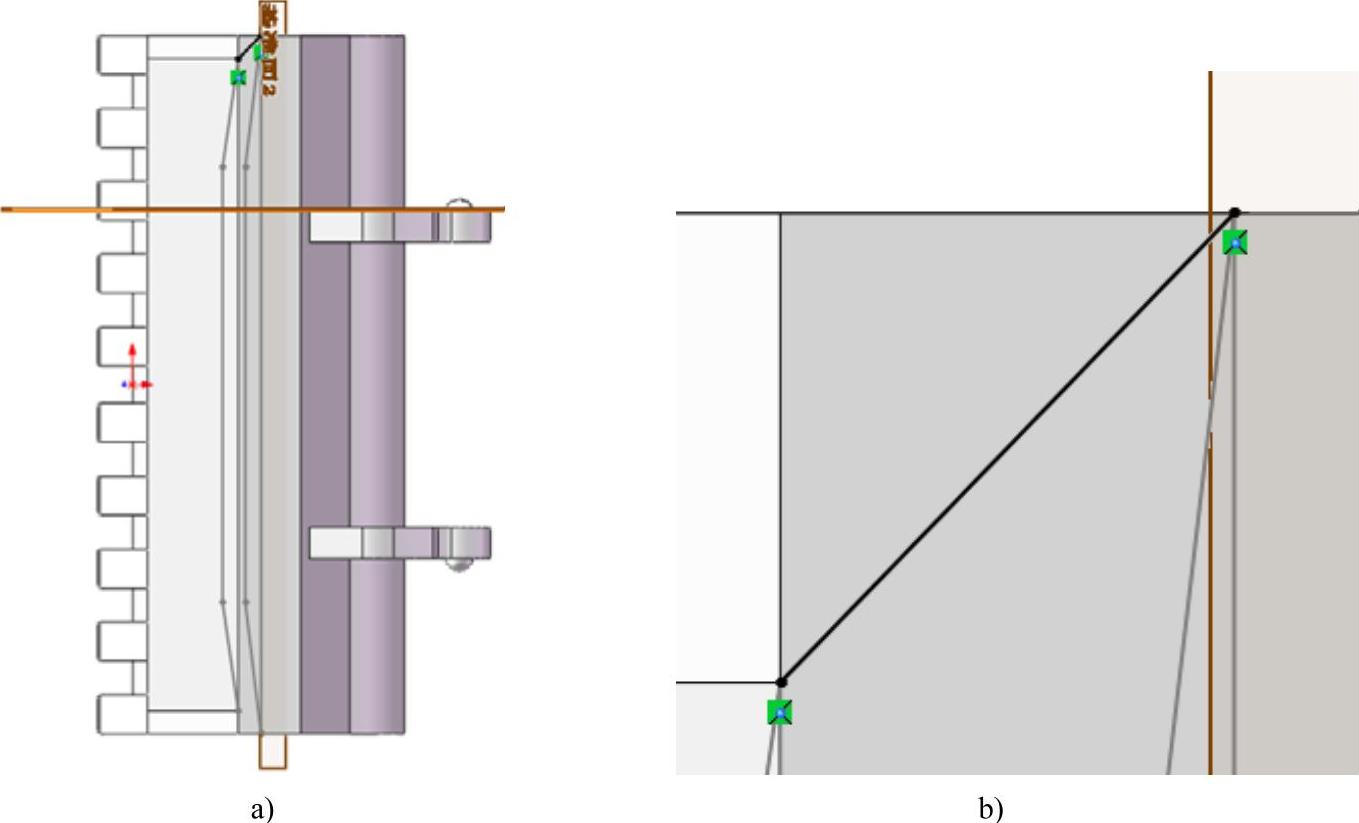

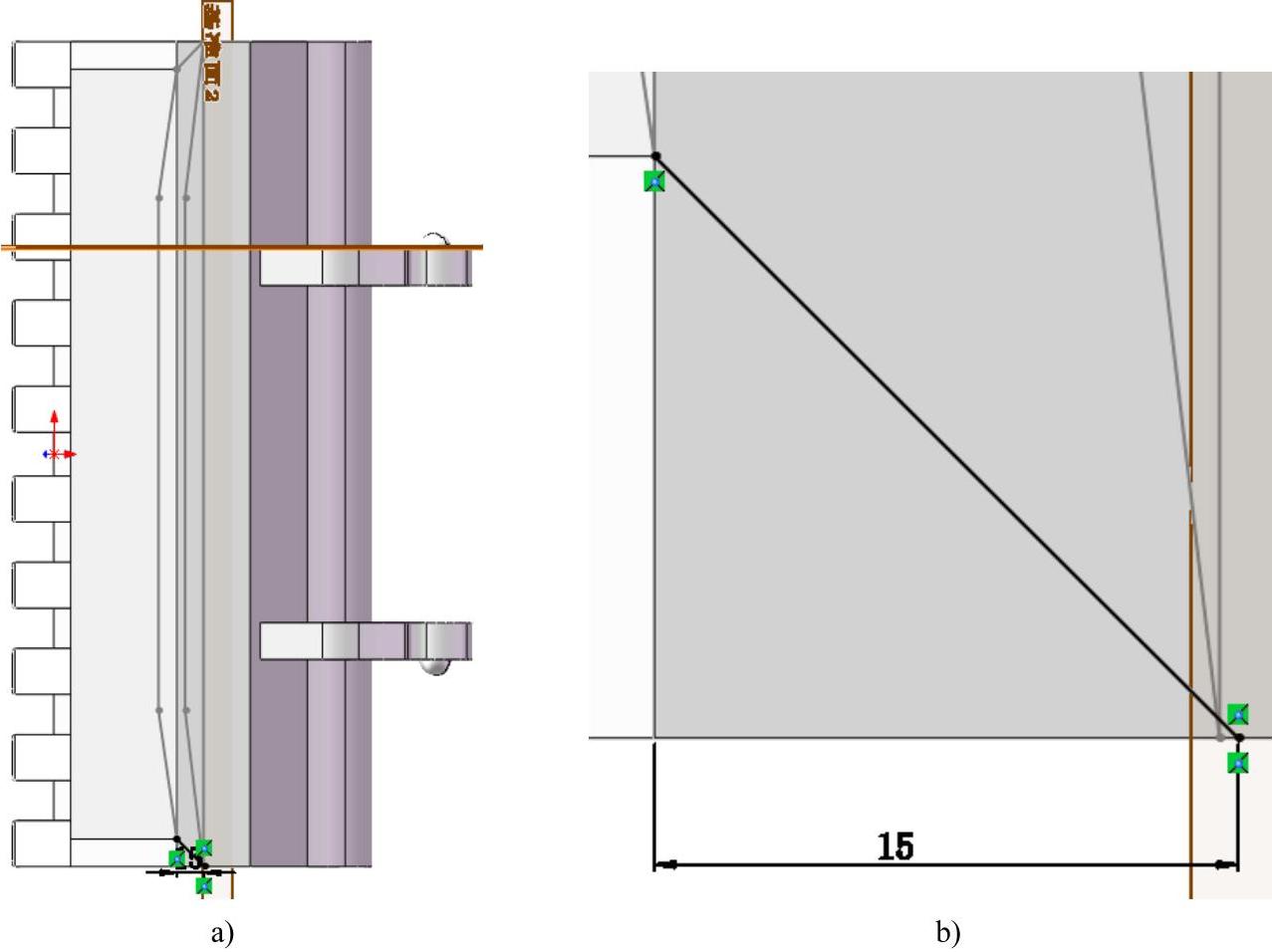

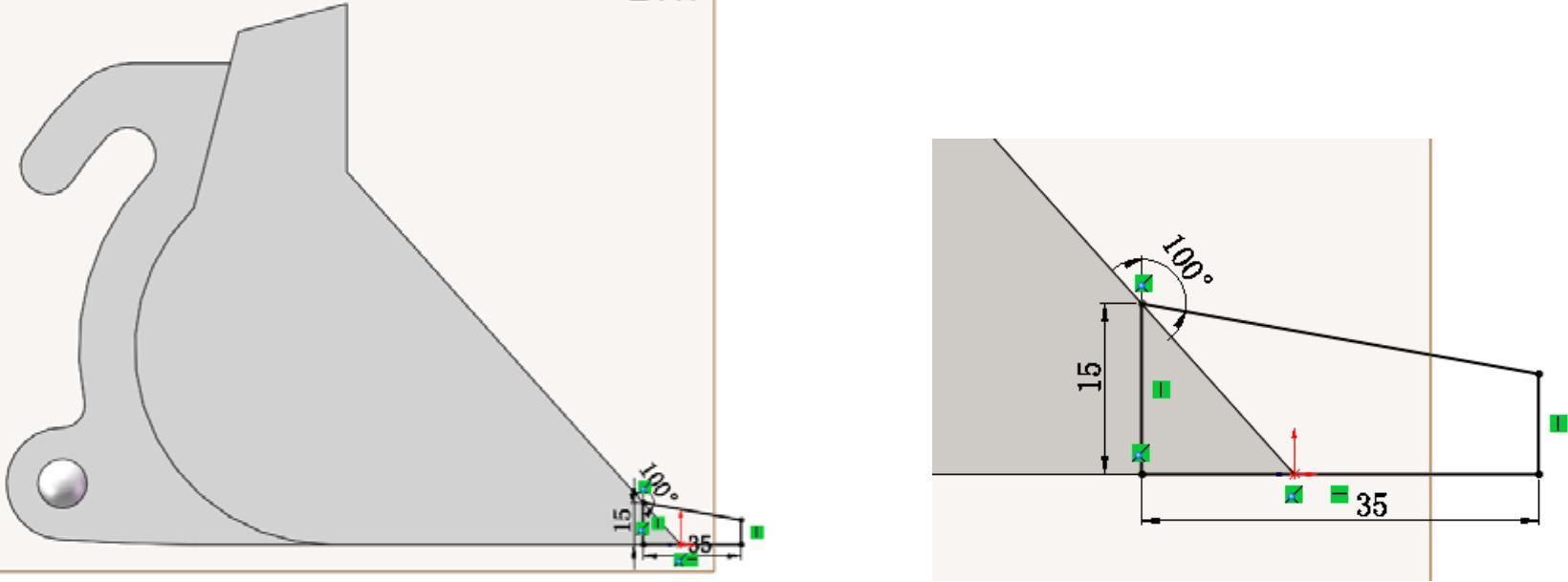

图13-219 绘制放样草图3
a)草图位置 b)草图尺寸
图13-220 绘制放样草图4
a)草图位置 b)草图尺寸

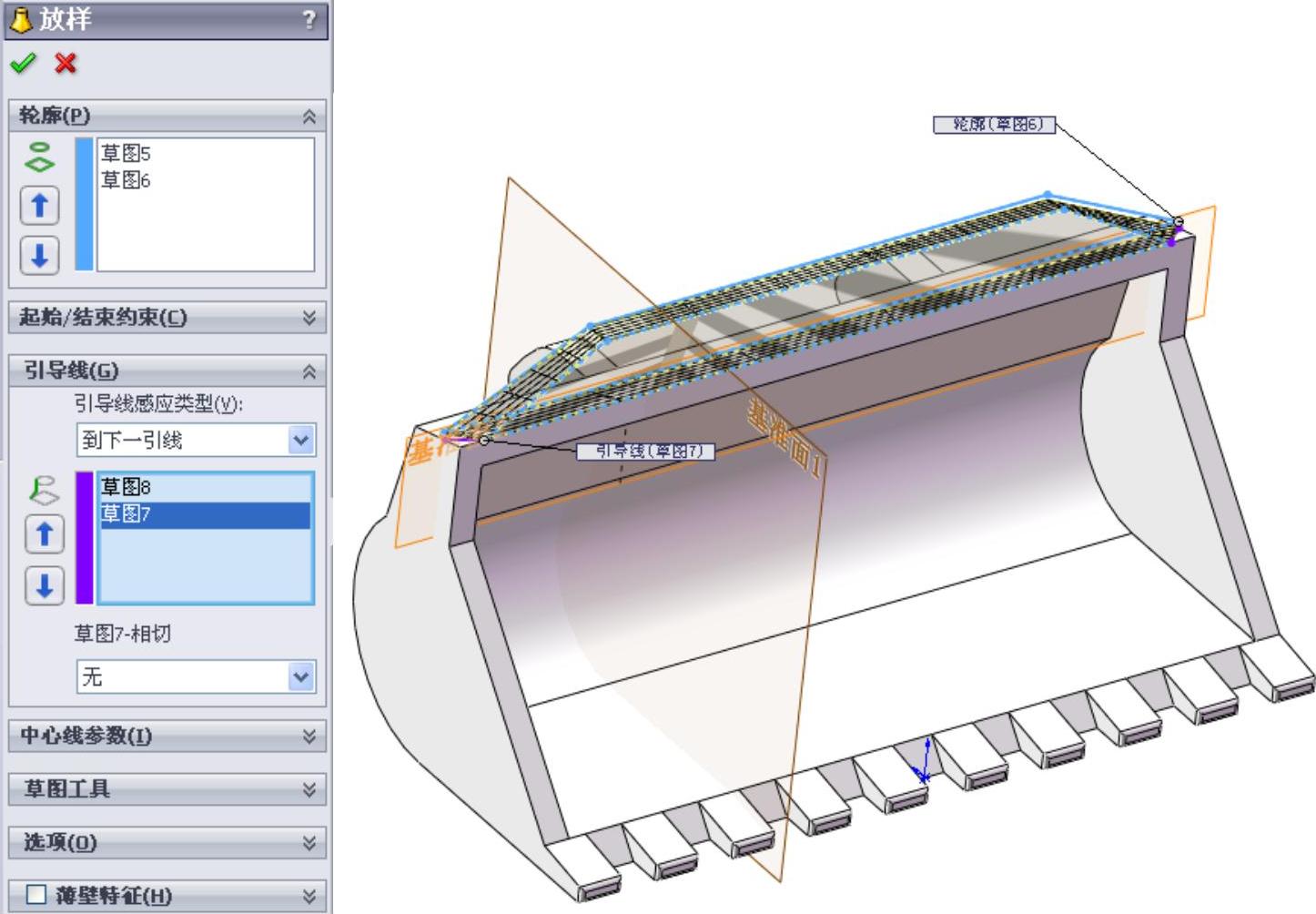

（19）放样实体。选择菜单栏中的“插入”→“凸台/基体”→“放样”命令，或者单击“特征”工具栏中的
（放样凸台/基体）按钮，此时系统弹出如图13-221所示的“放样”属性管理器。选择步骤（18）绘制的放样草图1、2为放样轮廓，选择放样草图3、4为引导线，然后单击
（确定）按钮，结果如图13-222所示。
图13-221 “放样”属性管理器
图13-222 放样结果
（20）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的

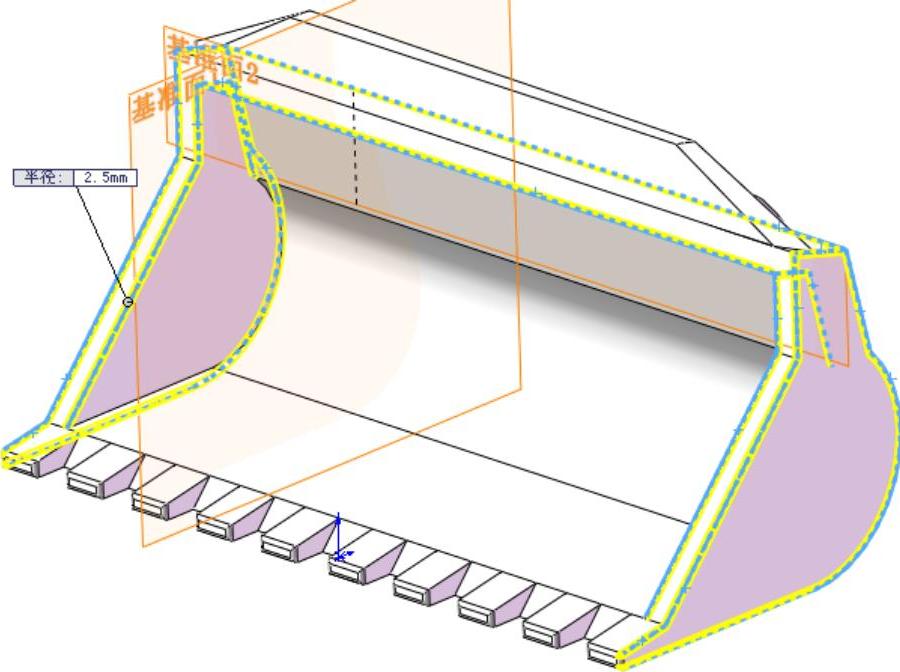

（圆角）按钮，此时系统弹出如图13-223所示的“圆角”属性管理器。在“半径”一栏中输入值“2.5mm”，取消“切线延伸”的勾选，然后用鼠标选取图13-224中的边线，最后单击属性管理器中的
（确定）按钮，结果如图13-225所示。重复“圆角”命令，选择如图13-225所示的边线，输入圆角半径值为“1.25mm”，结果如图13-226所示。
图13-223 “圆角”属性管理器
图13-224 选择圆角边线1

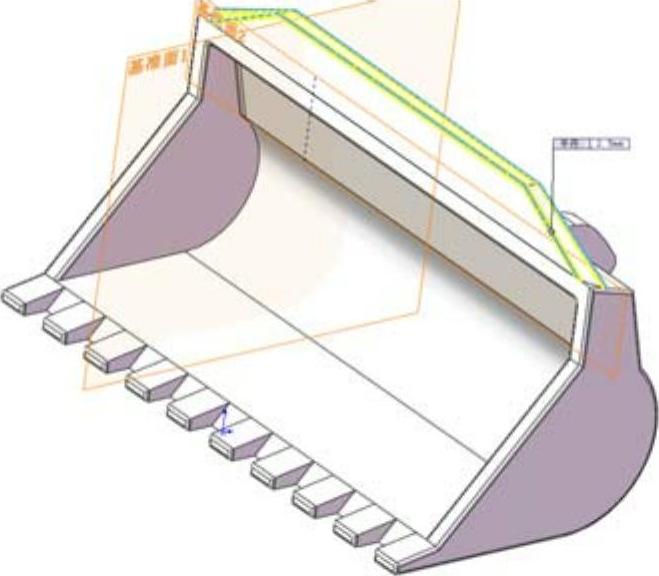

图13-225 选择圆角边线2
图13-226 倒圆角结果
