2.6　横沙深水新港三维数学模型的建立

2.6　横沙深水新港三维数学模型的建立

2.6.1　模型计算范围

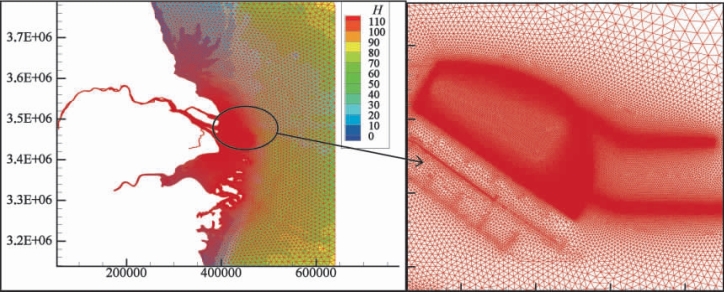

本次数学模型采用局部加密的非结构网格，图4为本次模型计算采用的大范围网格及局部加密网格示意图，横沙深水新港水域局部网格密度达50 m。模型的地形插值结果（图4）能较好地反映出工程河段的水下地形的分布特征。

图4　模型计算网格

2.6.2　模型验证

模型验证选取2012年8月水文测量资料。其中潮位测站位置和固定水文测点位置如图5所示。潮位、流速、含沙量及盐度验证如图6～图27所示。

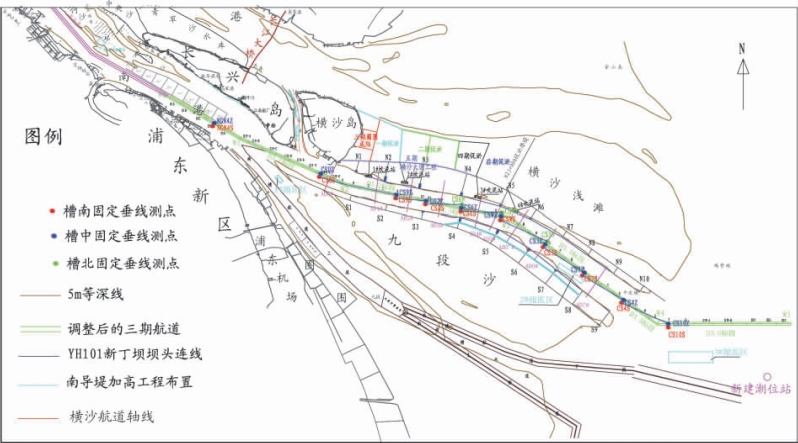

图5　长江口北槽航道主要工程布置及水文测点图

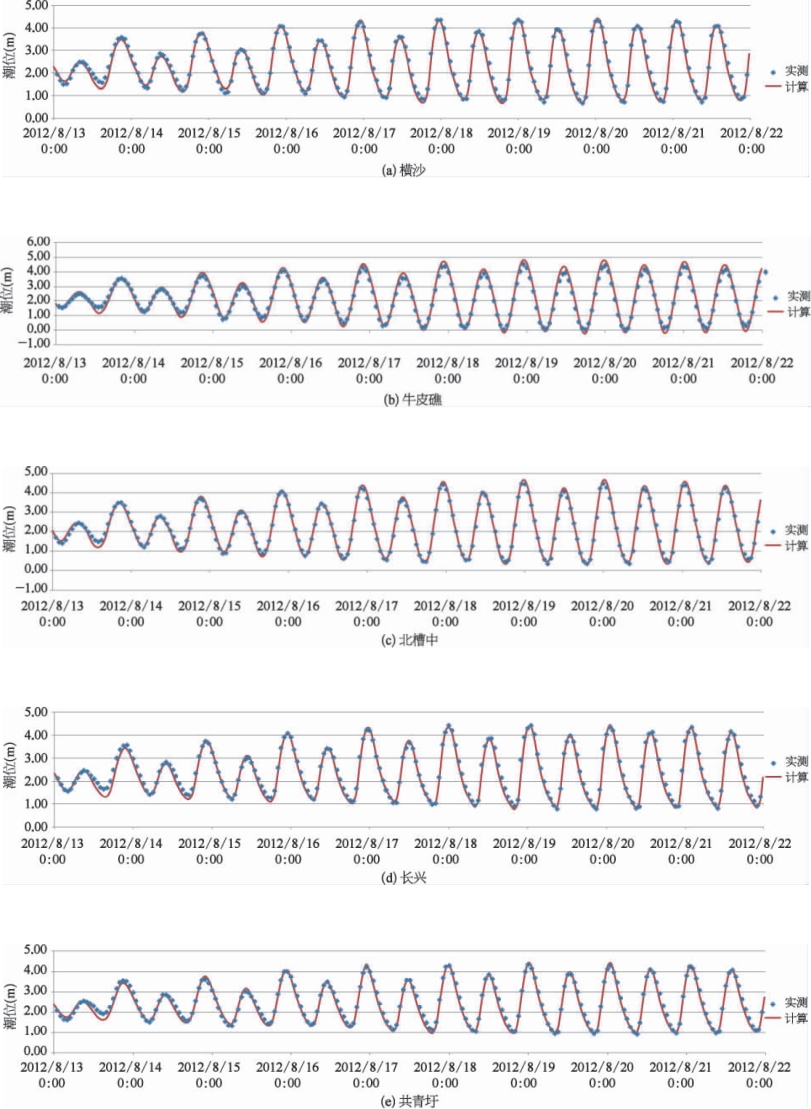

图6　潮位过程验证

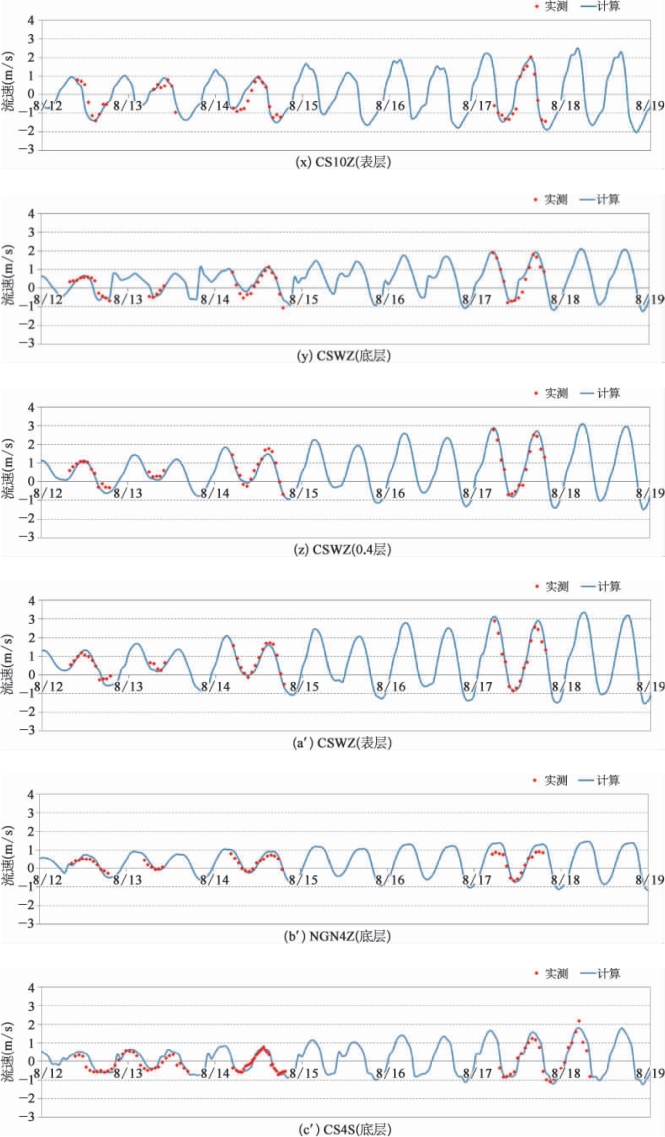

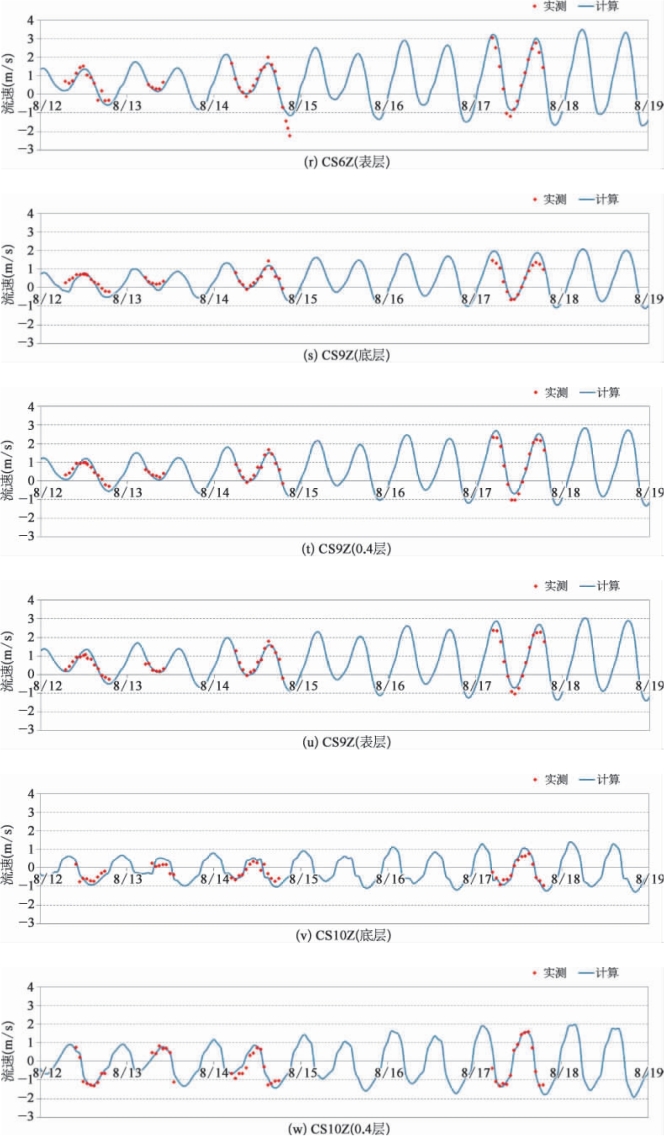

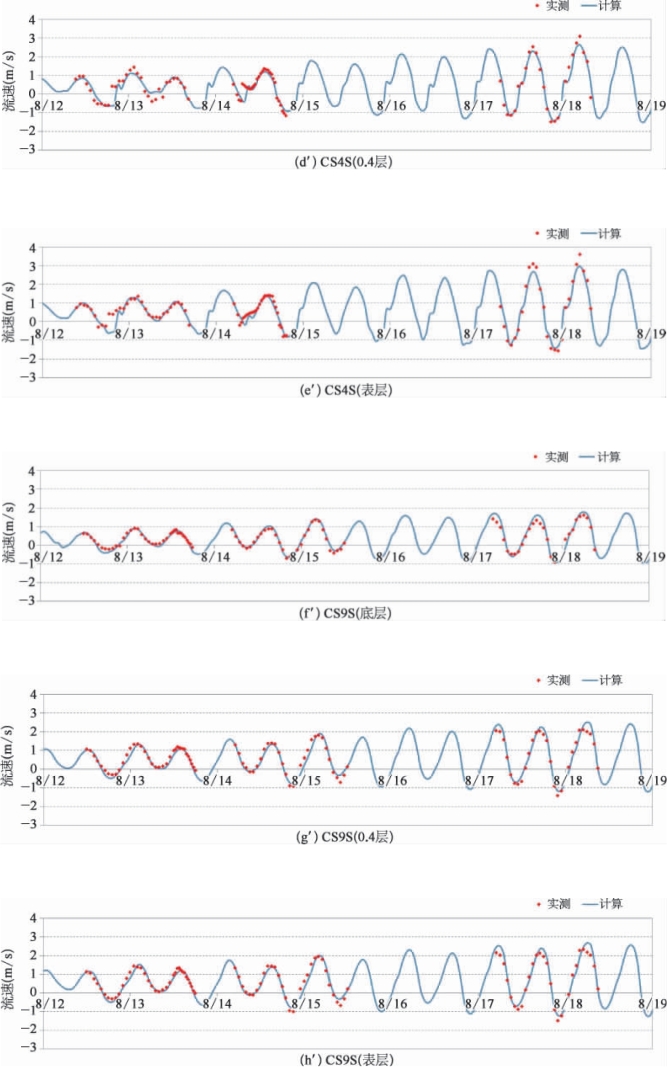

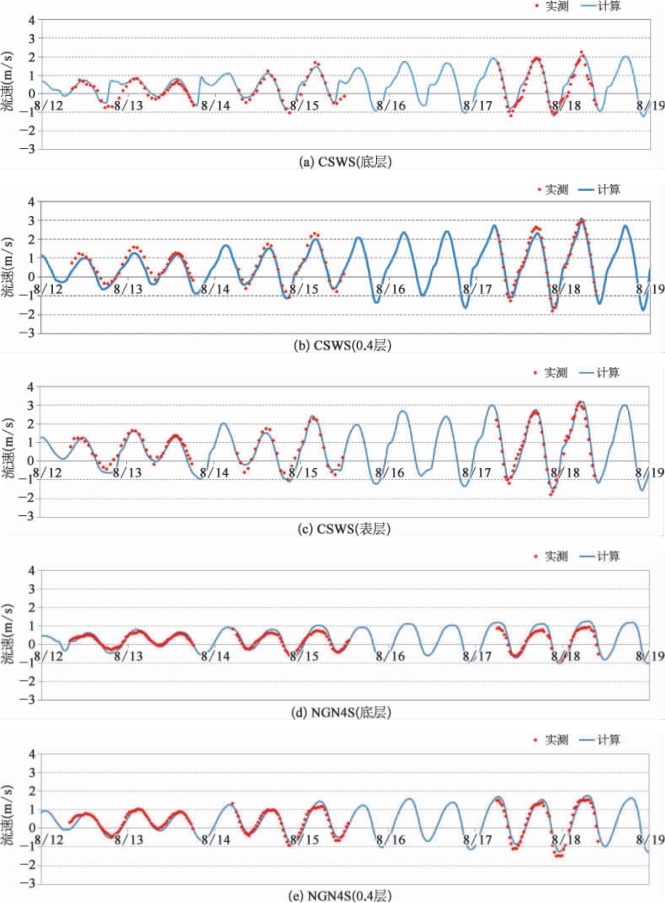

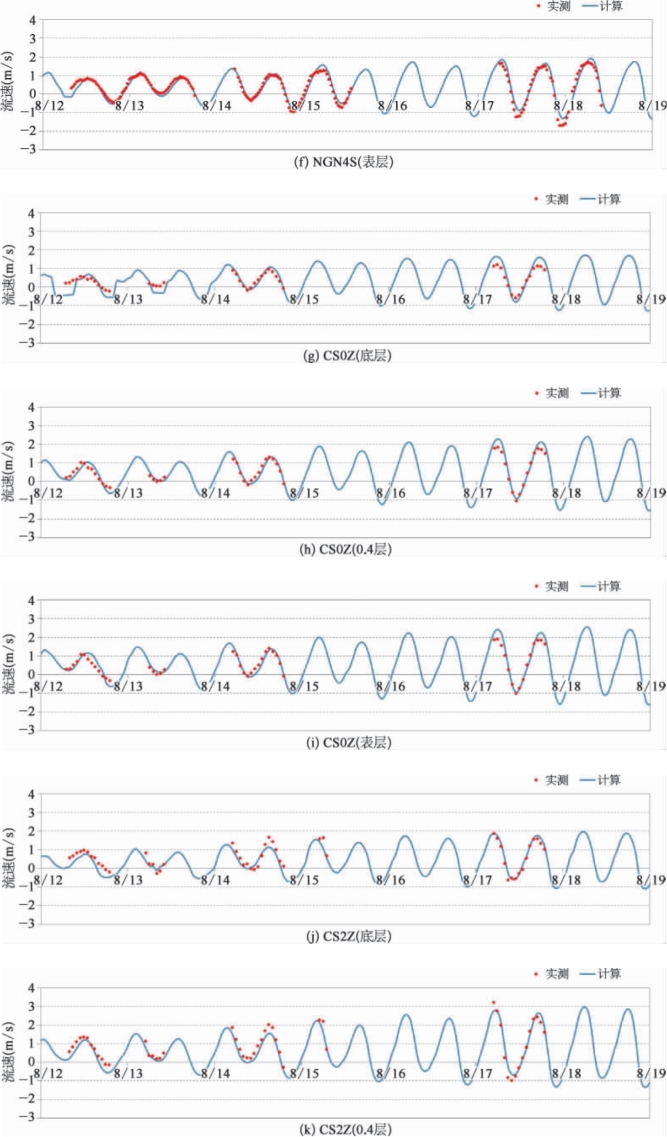

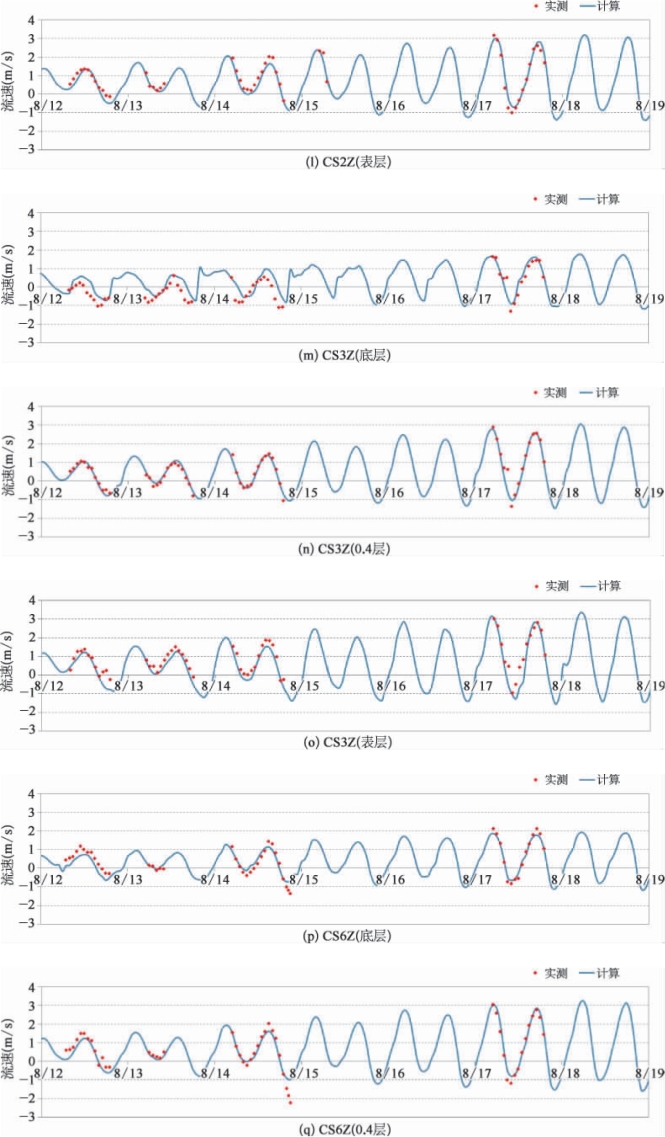

图7　流速过程验证

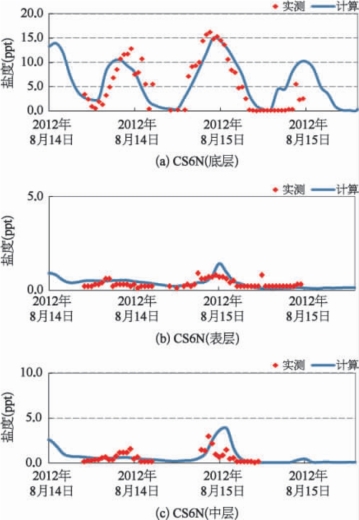

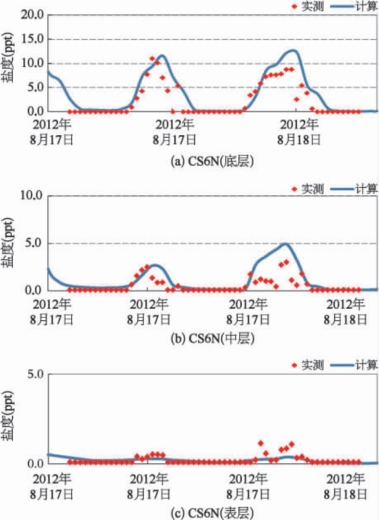

图8　CS6大潮盐度过程验证

图9　CS6中潮盐度过程验证

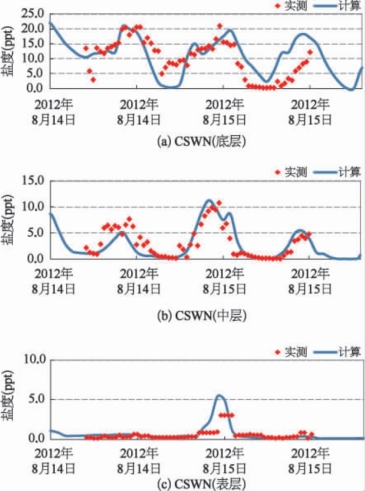

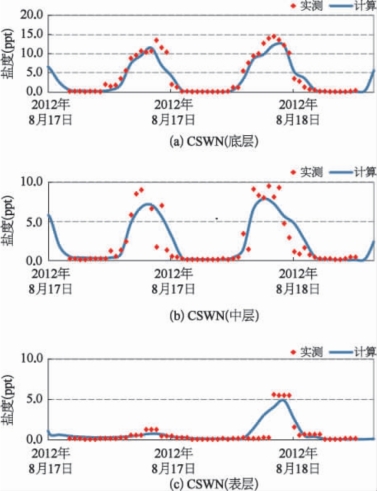

图10　CSW大潮盐度过程验证

图11　CSW中潮盐度过程验证

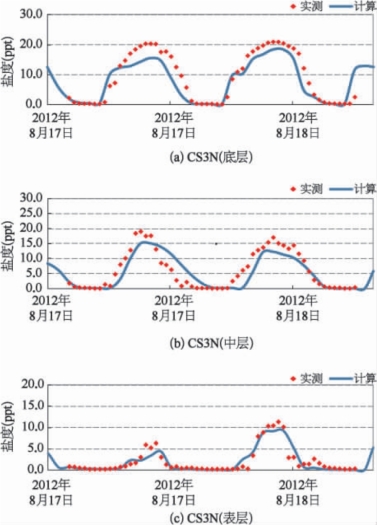

图12　CS3N大潮盐度过程验证

图13　CS3N中潮盐度过程验证

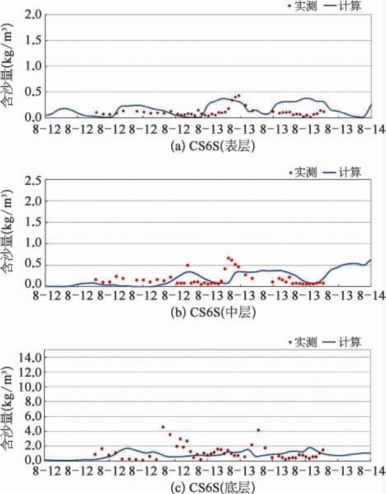

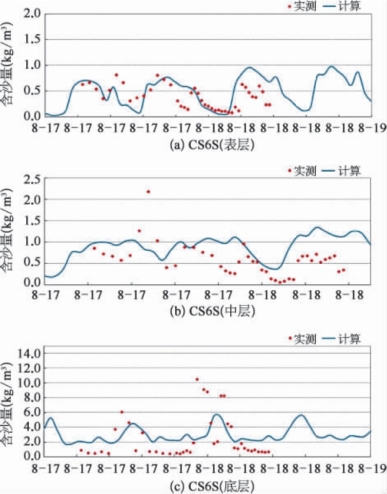

图14　CS6S小潮含沙量

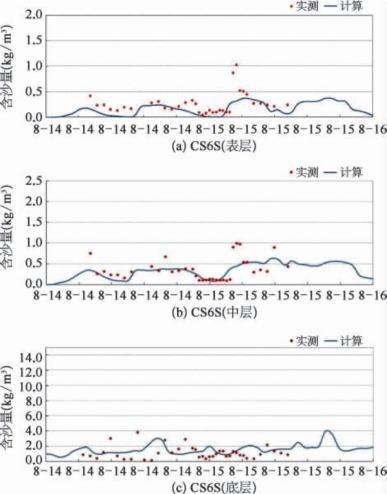

图15　CS6S中潮含沙量

图16　CS6S大潮含沙量

图17　CS7S小潮含沙量

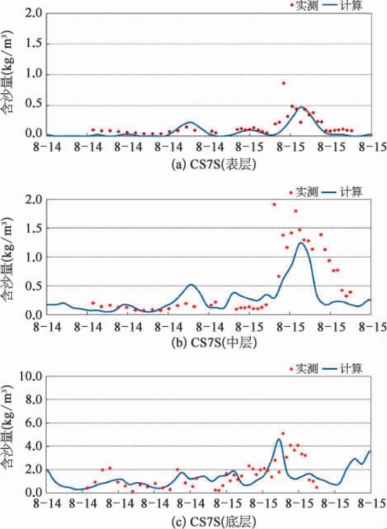

图18　CS7S中潮含沙量

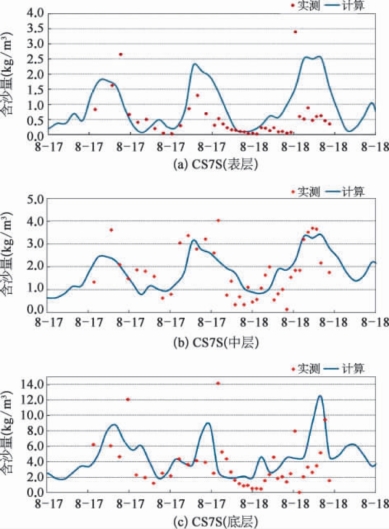

图19　CS7S大潮含沙量

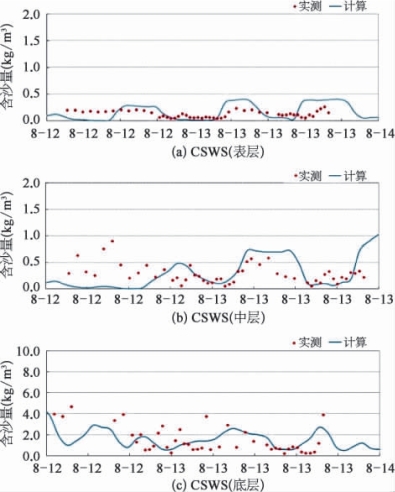

图20　CSWS小潮含沙量

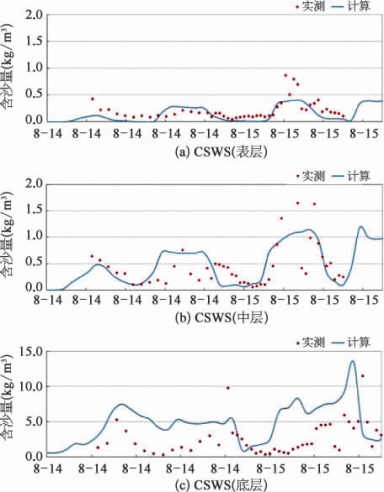

图21　CSWS中潮含沙量

图22　CSWS大潮含沙量

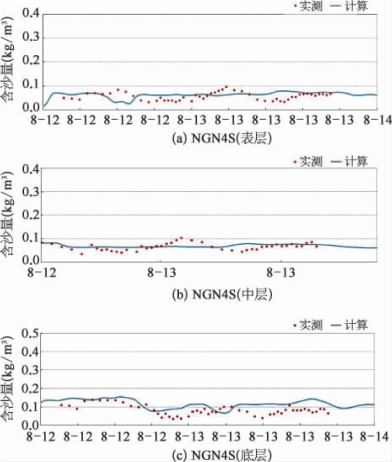

图23　NGN4S小潮含沙量

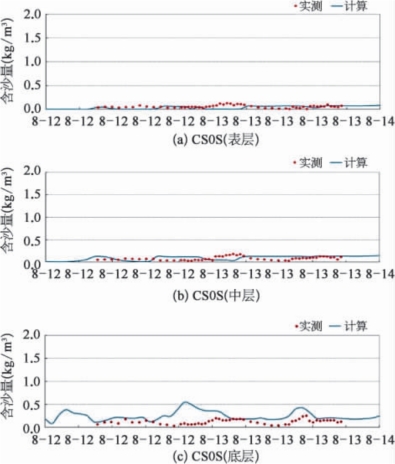

图24　CS0S小潮含沙量

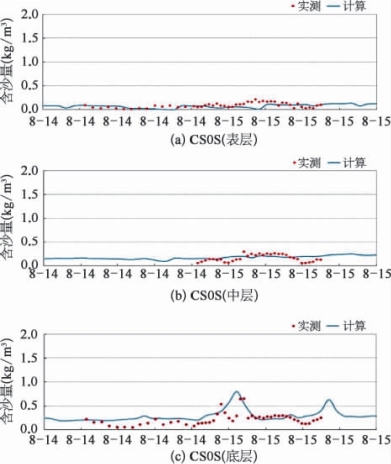

图25　CS0S中潮含沙量

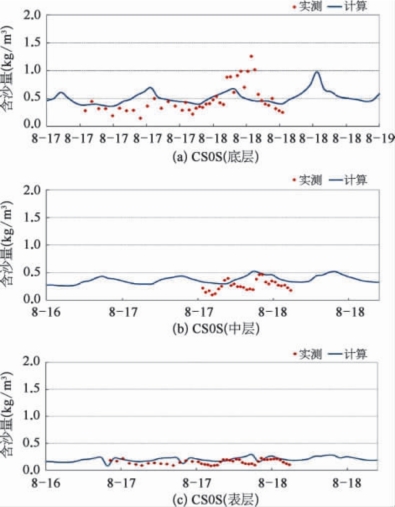

图26　CS0S大潮含沙量

图27　CS2S小潮含沙量

从模型验证成果来看，计算结果符合《海岸与河口潮流泥沙模拟技术规程》（JTS／T 231—2—2010）精度控制要求，可以满足工程应用的要求。
