1.2.3  系统约定

右手规则用于决定旋转的方向和坐标系的方位，因此规则也决定了顺时针和逆时针方向。当用户输入了一个正值时，系统将从正向X轴或从指定的基准线逆时针测量角度。当用户输入了一个负值时，系统显示一个减号以指示以顺时针方向测量角度，如图1-1所示。

UG NX允许定义平面和坐标系，以构造几何体。

这些平面和坐标系完全独立于视图方向。可以在平面上创建与屏幕不平行的几何体，在新建模型时默认绝对坐标系和工作坐标系重合。

●绝对坐标系（ACS）：绝对坐标系是开始创建新模型时使用的坐标系。该坐标系定义模型空间，并且是原位固定的位置。

●工作坐标系（WCS）：UG NX 9.0允许创建任意数量的坐标系，由此来创建几何体。不过，每次只能使用一个坐标系进行构造。该坐标系称为工作坐标系，激活的工作坐标系只有一个。

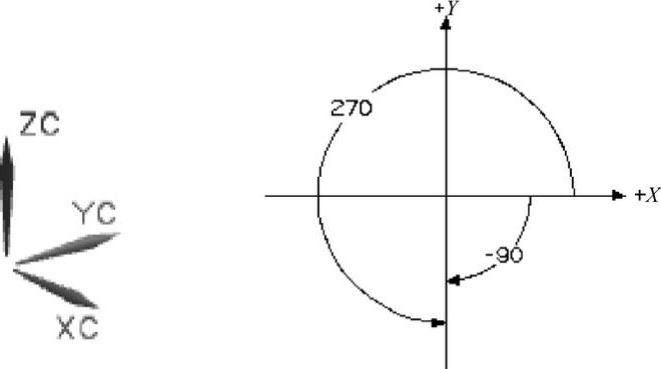

图1-1 坐标系
