13.8.1 测量
测量功能用来测量机构中目标对象的距离或角度，并可以建立安全区域，若测量结果与定义的安全区域有冲突，则系统会发出警告。
选择“菜单”→“工具”→“封装”→“测量”命令，或依次单击“主页”选项卡→“分析”组→“测量”图标
，弹出如图13-47所示的“测量”对话框。
（1）阈值：设置两个连杆间的距离。系统每做一步运动都会比较测量距离和设置的距离，若与测量条件相矛盾，则系统会给出提示信息。

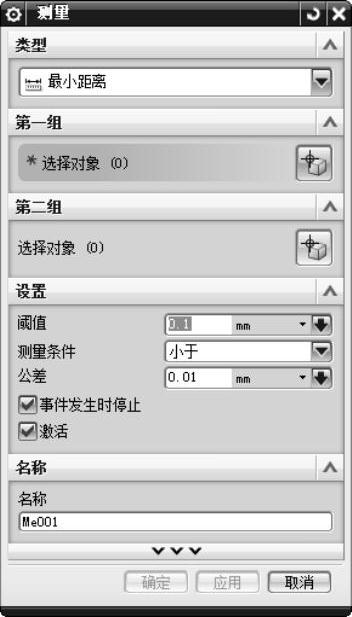

图13-47 “测量”对话框
（2）测量条件：该下拉列表中包含“大于”“小于”和“等于”三个选项。
