10.7 组件族
组件族提供通过一个模板零件快速定义一类类似的组件（零件或装配）族方法。该功能主要用于建立一系列标准件，可以一次生成所有的相似组件。
选择“菜单”→“工具”→“部件族”命令，打开如图10-70所示的“部件族”对话框。
“部件族”对话框中部分选项的功能如下。
（1）可导入部件族模板：该复选框用于连接UG/Manager和IMAN进行产品管理，一般情况下，保持默认选项即可。
（2）可用的列：该下拉列表框中列出了用来驱动系列组件的参数选项。
●表达式：选择表达式作为模板，使用不同的表达式值来生成系列组件。
●属性：将定义好的属性值设为模板，可以为系列组件生成不同的属性值。

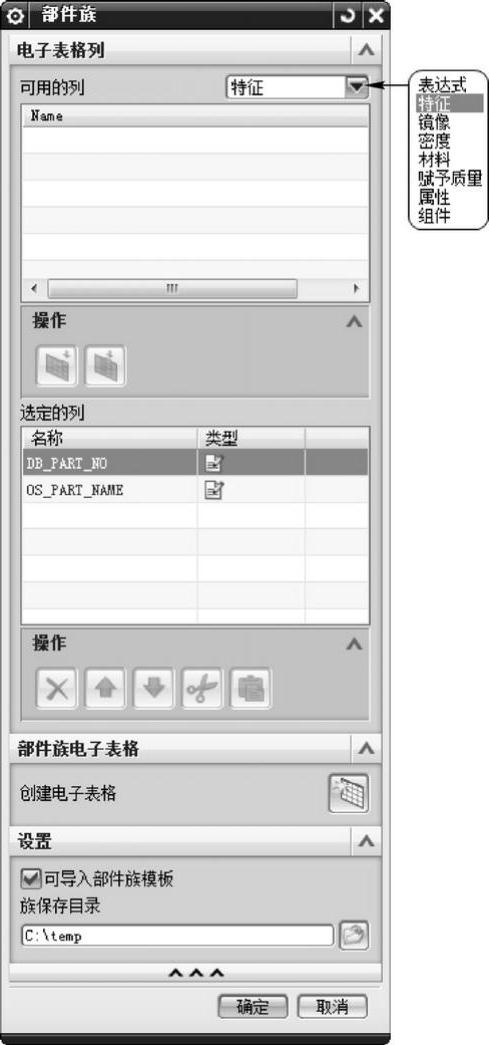

图10-70 “部件族”对话框
●组件：选择装配中的组件作为模板，用以生成不同的装配。
●镜像：选择镜像体作为模板，同时可以选择是否生成镜像体。
●密度：选择密度作为模板，可以为系列件生成不同的密度值。
●特征：选择特征作为模板，同时可以选择是否生成指定的特征。
选择相应的选项后，双击列表框中的选项或选中指定选项后单击“添加列”按钮，就可以将其添加到“选定的列”列表框中。“选定的列”中不需要的选项可以通过“移除列”按钮来删除。
（3）族保存目录：可以利用“浏览”按钮来指定生成的系列组件的存放目录。
（4）部件族电子表格：该卷展栏用于控制如何生成系列组件。
●创建：选中该选项后，系统会自动调用Excel表格，选中的相应条目会被列举在其中，如图10-71所示。
●编辑：保存生成的Excel表格后，返回UG中，单击该按钮可以重新打开Excel表格进行编辑。
●删除：删除已定义的Part Family文件。

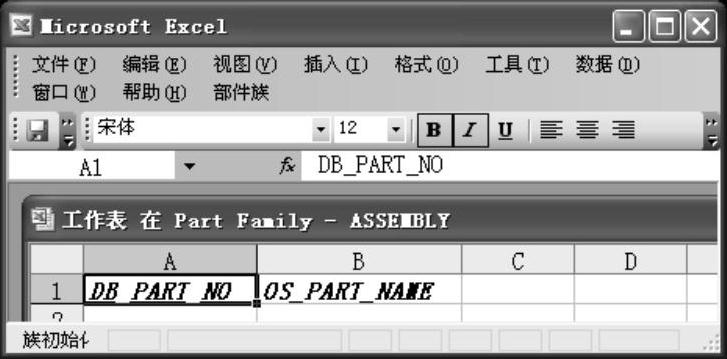

图10-71 创建Excel表格
●恢复：在切换到UG环境后，单击该选项可以再回到Excel编辑环境。
●取消：用于取消对于Excel的当前编辑操作。一般在“确认部件”以后发现参数不正确，可以利用该选项取消这编辑。
另外，如果在装配环境中加入了模板文件的主文件，系统会打开系列组件选择对话框，用户可以自己指定需要导入的部件，完成装配。
