13.4.7  线线接触副

线线接触副常用来模拟凸轮运动关系。在线线接触副中，两个构件共有四个自由度。接触副中的两条曲线不但要保持接触还要保持相切。

（1）选择“菜单”→“插入”→“约束”→“线在线上副”命令，或依次单击“主页”选项卡→“约束”组→“线在线上副”图标，打开如图13-27所示的“线在线上副”对话框。

（2）首先选择连杆，然后选择接触副。

（3）选择线，接受系统默认的显示比例和名称。

（4）单击“确定”按钮，生成如图13-28所示的线线接触副。

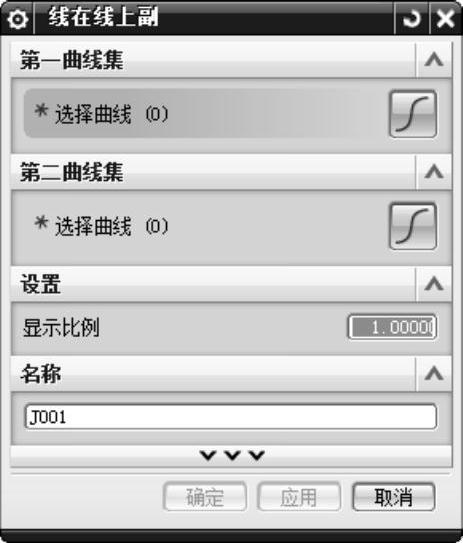

图13-27 “线在线上副”对话框

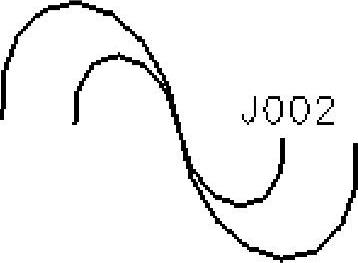

图13-28 线线接触副
