14.9.1  拆分壳

拆分壳操作将选择的四边形单元分割成多个单元（包括2个三角形、3个三角形、2个四边形、3个四边形、4个四边形和按线划分多种形式）。

（1）选择“菜单”→“编辑”→“单元”→“分割壳”命令，或依次单击“节点和单元”选项卡→“单元”组→“更多”库→“分割壳”图标，打开如图14-32所示的“分割壳”对话框。

（2）在“类型”下拉列表框中选择“四边形到2个三角形”，然后选择系统中任意的四边形单元，系统自动生成两个三角形单元，单击对话框中的“翻转分割线”按钮，系统变换对角分割线，生成不同形式的2个三角形单元。

（3）单击“确定”按钮，生成如图14-33所示的三角形单元。

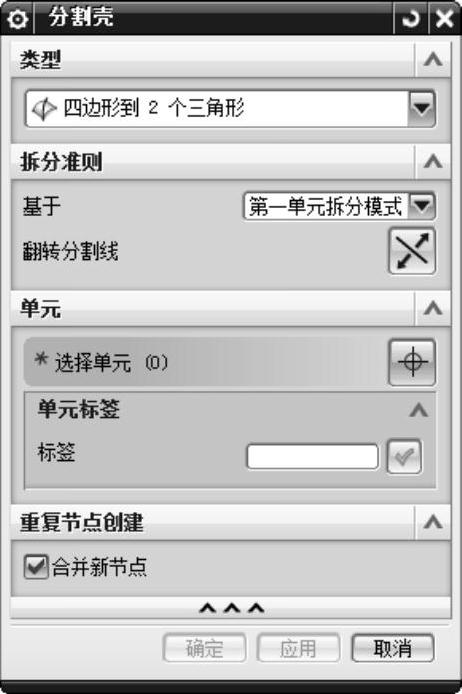

图14-32 “分割壳”对话框

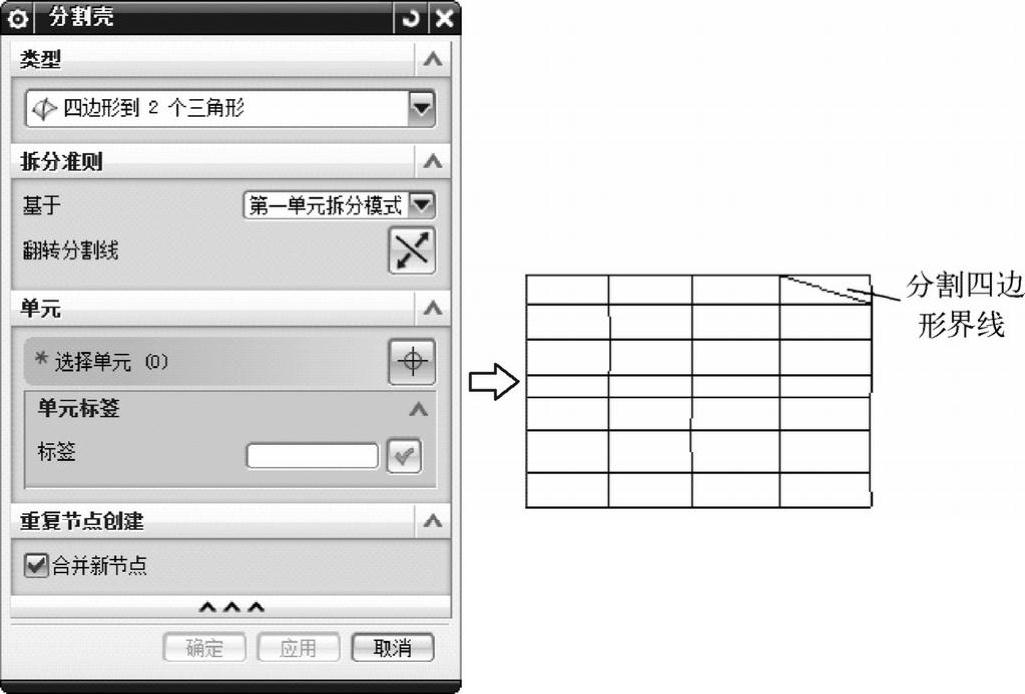

图14-33 生成三角形单元
